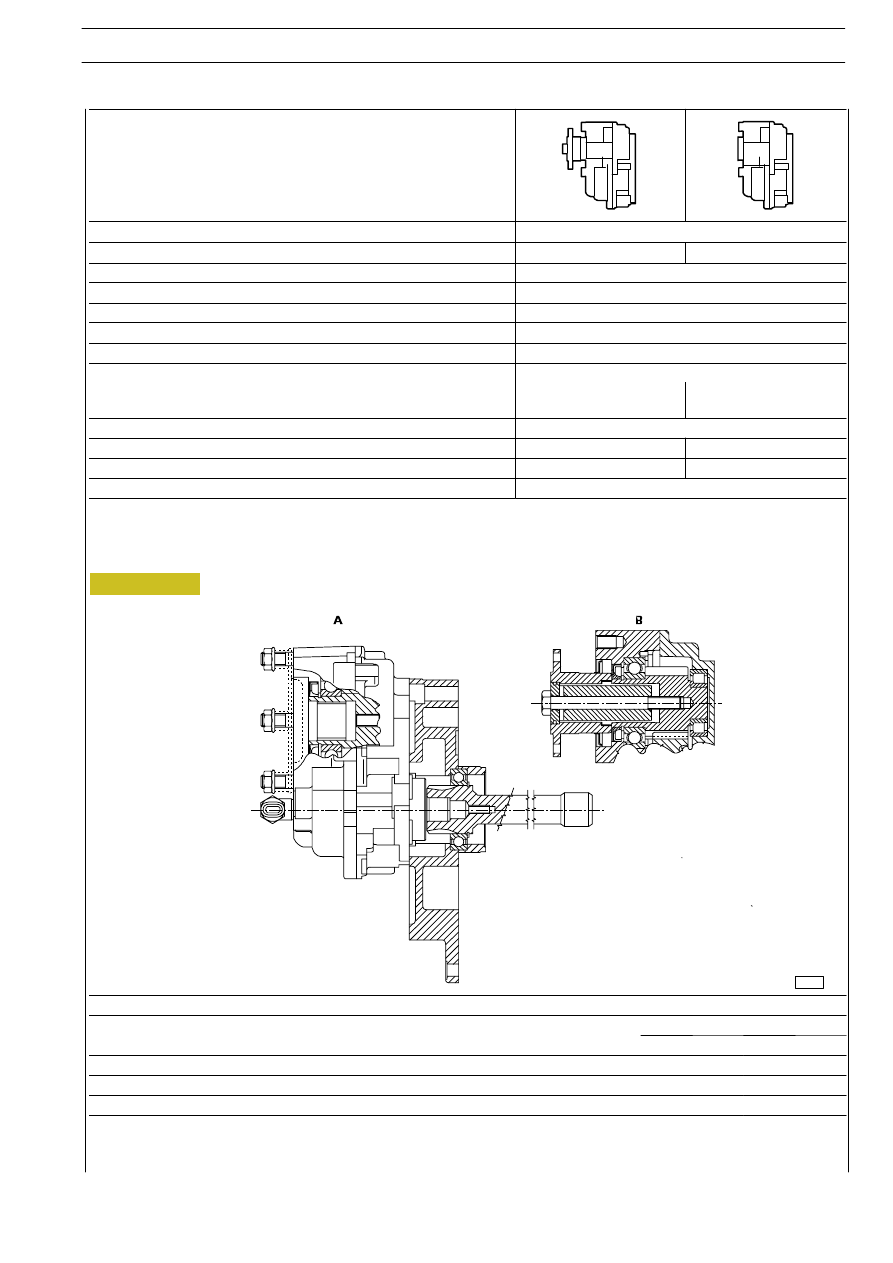

Figure 19

77472

POWER TAKE-OFF

229

S

TRALIS

AT/AD

SPECIFICATIONS AND DATA

HYDROCAR POWER TAKE-OFF

For transmissions:
- ZF 16 S 151/181/221

TYPE

1865

Order No.

8851452

8851451

Drive ratio

1.2/1.0

PTO output rev ratio / PTO input rev ratio

1.30

Rated torque at PTO output with 1500 rev/min

Nm

420

Expected duration with rated torque and 1500 rev/min at output hours

500

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear

with flange (A)

with pump attachment

(B)

Control

pneumatic

Weight

kg

17.5

15

Weight applied on barycenter

N

175

150

Application

To secondary shaft on transmission rear side

PTO = POWER TAKEOFF

TIGHTENING TORQUES

ELEMENT

TORQUE

ELEMENT

Nm

kgm

Oil pump fastening nut

85

±5%

8.5

±5%

Flange fastening screw at motion output

100

±5%

10

±5%

Power takeoff fastening M10 screws

50

±2

5

±0.2

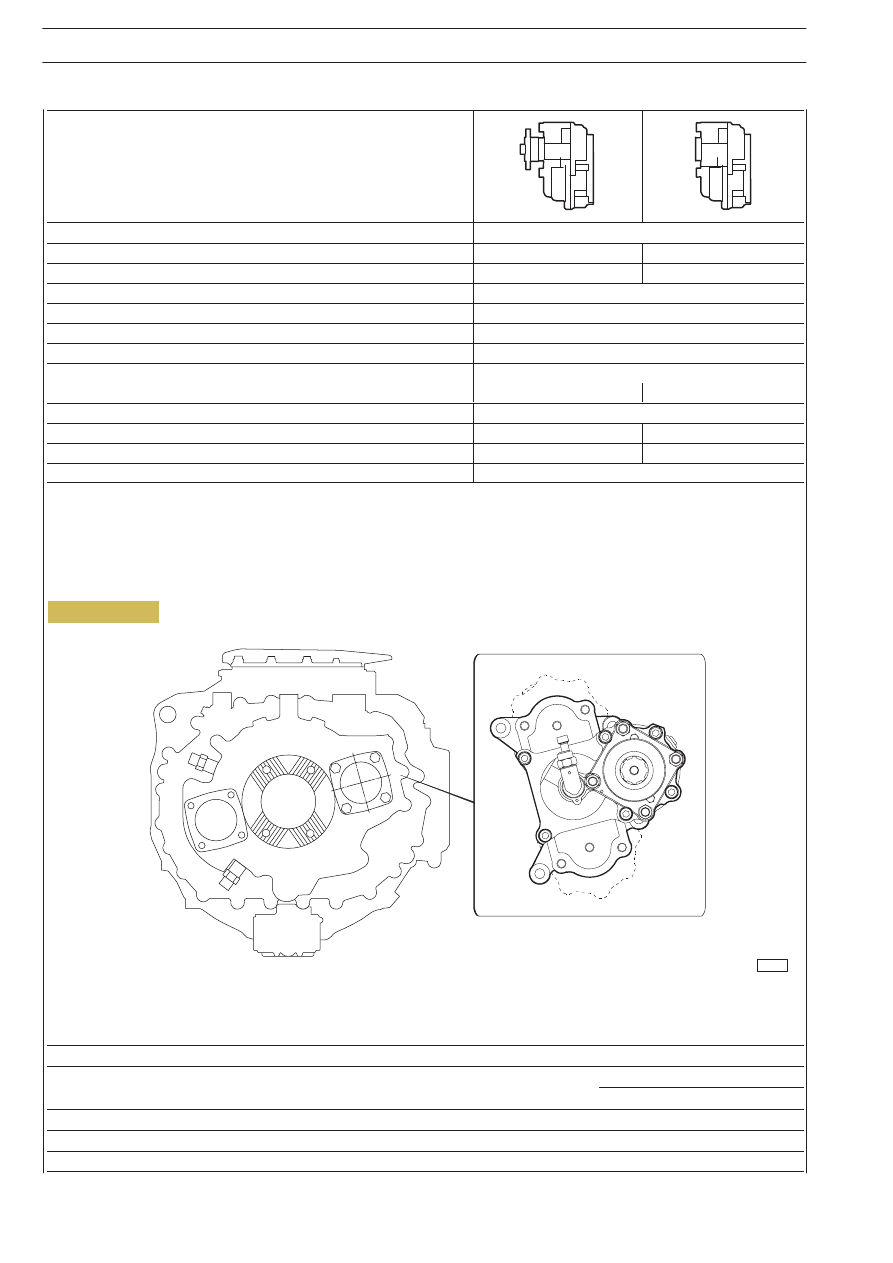

Figure 20

77478

POWER TAKE-OFF APPLICATION FOR AUTOMATED EUROTRONIC GEARBOX

230

POWER TAKE-OFF

S

TRALIS

AT/AD

Base - January 2003

HYDROCAR POWER TAKE-OFF

For transmissions:

- ZF 12 AS 2301

TYPE

1865 + K522

Order No.

8851471

8851473

Drive ratio

1.06

1.2/0.98

PTO output rev ratio / PTO input rev ratio

1.30

Rated torque at PTO output with 1500 rev/min

Nm

420

Expected duration with rated torque and 1500 rev/min at output hours

500

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear

with flange

with pump attachment

Control

pneumatic

Weight

kg

17.5

15

Weight applied on barycenter

N

175

150

Application

To secondary shaft on transmission rear side

PTO = POWER TAKEOFF

TIGHTENING TORQUES

ELEMENT

TORQUE

ELEMENT

Nm

kgm

Oil pump fastening nut

85$5%

8.5$5%

Flange fastening screw at motion output

100$5%

10$5%

Powertakeoff fastening M10 screws

50$2

5$0.2

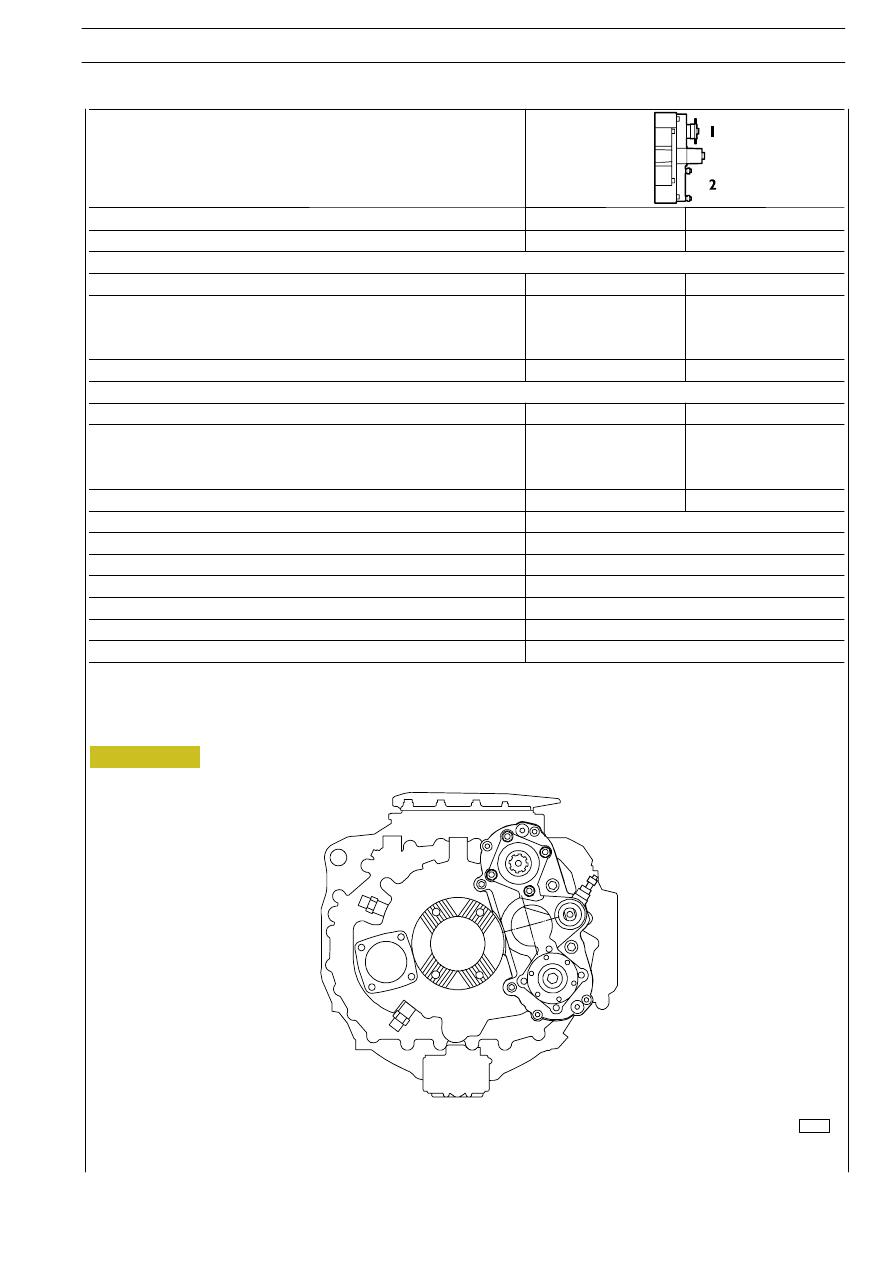

Figure 21

77477

POWER TAKE-OFF APPLICATION FOR EUROTRONIC GEARBOX

POWER TAKE-OFF

231

S

TRALIS

AT/AD

CHARACTERISTICS AND DATA

HYDROCAR POWER TAKE-OFF

TYPE

2421

2422

Order No.

8851479

8851480

MOTION OUTPUT I

Drive ratio

41

/17

37

/20

PTO output rev ratio / PTO input rev ratio:
- EUROTRONIC AUTOMATED 12 AS 2301 - ZF 16 S 181/221

- EUROTRONIC AUTOMATED 16 AS 2601

1.79

1.68

1.41

1.32

Nominal torque on PTO inlet at 1500 RPM

Nm

425

540

MOTION OUTPUT 2

Drive ratio

40

/27

37

/30

PTO output rev ratio / PTO input rev ratio:
- EUROTRONIC

- EUROTRONIC

1.12

1.05

0.94

0.88

Nominal torque on PTO inlet at 1500 RPM

Nm

730

890

Expected duration with rated torque and 1500 rev/min at output hours

500

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with pump attachment and attachment flange

Control

pneumatic

Weight

kg

21.5

Weight applied on barycenter

N

215

Application

To secondary shaft on transmission rear side

PTO = POWER TAKEOFF

232

POWER TAKE-OFF

S

TRALIS

AT/AD

Base - January 2003
