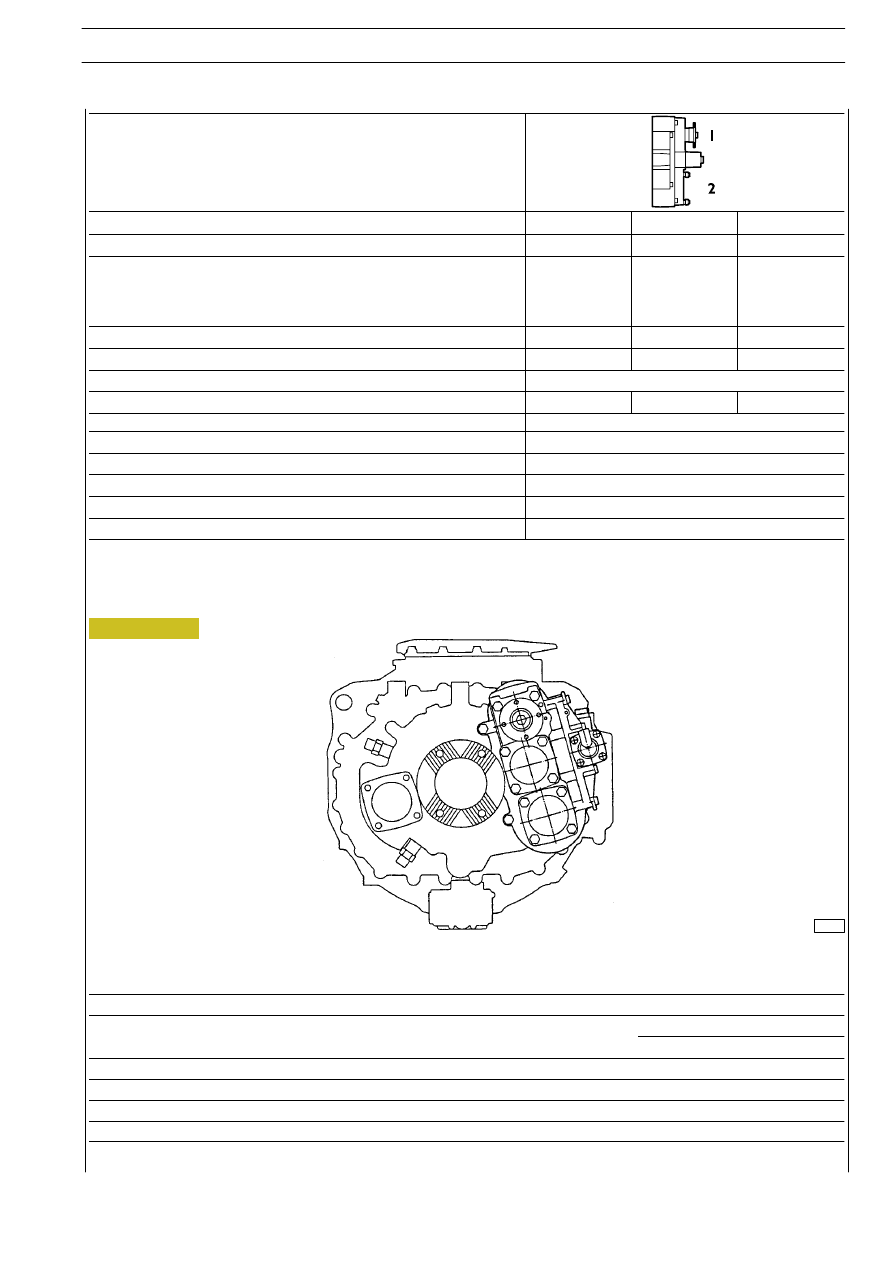

POWER TAKE-OFF APPLICATION DIAGRAM

POWER TAKE-OFF

217

S

TRALIS

AT/AD

SPECIFICATIONS AND DATA

ZF POWER TAKE-OFF

For transmissions:
- EuroTronic Automated 12 AS 2301

TYPE

N AS/10b

N AS/10b

N AS/10b

Order No.

8866613

8866614

8866615

PTO output rev ratio/engine rev no.:
- normal
- over-multiplied
- reduced

1.95

-
-

1.79

-
-

1.41

-
-

PTO output rev ratio / PTO input rev ratio

2.56

2.35

1.85

Rated torque at PTO output with 1500 rev/min

Nm

300

330

430

Expected duration with rated torque and 1500 rev/min at output hours

500

Transmission detectable torque

769

776

795

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with flange

Control

pneumatic

Weight applied on barycenter

N

206

Application

on secondary shaft on transmission side

Oil quantity to be added to gearbox

dm

3

1

PTO = POWER TAKEOFF

TIGHTENING TORQUES

ELEMENT

TORQUE

ELEMENT

Nm

kgm

Studbolts M12 to fasten power takeoff

79

7.9

M8 screws

23

2.3

M10 screws

46

4.6

Flange M12 fastening screws

120

12

Figure 9

48984

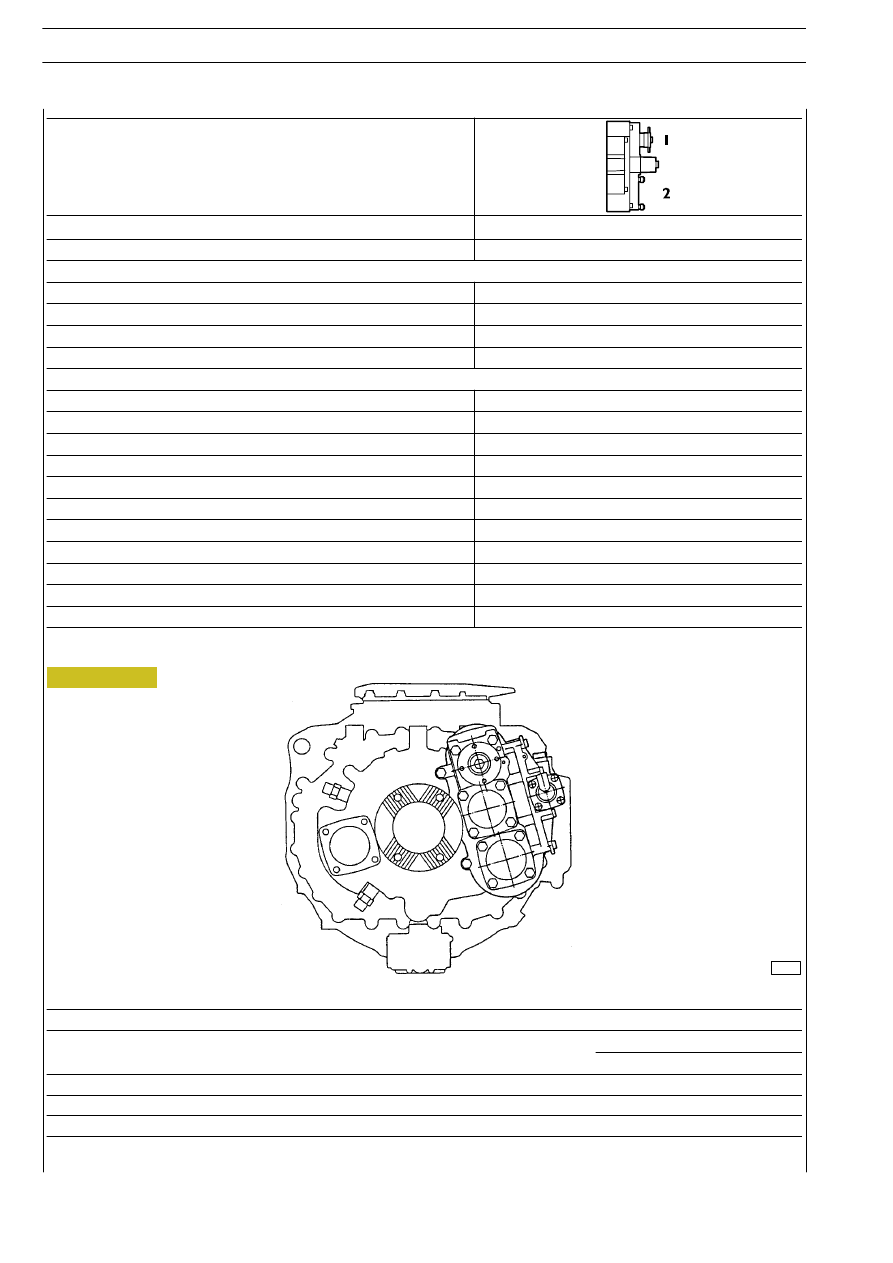

POWER TAKE-OFF APPLICATION DIAGRAM

218

POWER TAKE-OFF

S

TRALIS

AT/AD

Base - January 2003

ZF POWER TAKE-OFF

For transmissions:
- EuroTronic Automated 12 AS 2301

TYPE

N AS/10b+c

Order No.

8866617

MOTION OUTPUT I

Drive ratio

2.35

PTO output rev ratio / PTO input rev ratio:

1.79

Rated torque at PTO output with 1500 rev/min

Nm

330

Transmission detectable torque

Nm

776

MOTION OUTPUT 2

Drive ratio

1.48

PTO output rev ratio / PTO input rev ratio:

1.12

Rated torque at PTO output with 1500 rev/min

Nm

670

Transmission detectable torque

Nm

993

Expected duration with rated torque and 1500 rev/min at output hours

500

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with pump attachment and flange attachment

Control

pneumatic

Weight applied on barycenter

N

225

Application

on secondary shaft on transmission side

Oil quantity to be added to gearbox

dm

3

1

PTO = POWER TAKEOFF

TIGHTENING TORQUES

ELEMENT

TORQUE

ELEMENT

Nm

kgm

Power take-off M12 fastening screws

79

7.9

M8 screws

23

2.3

M10 screws

46

4.6

POWER TAKE-OFF

219

S

TRALIS

AT/AD

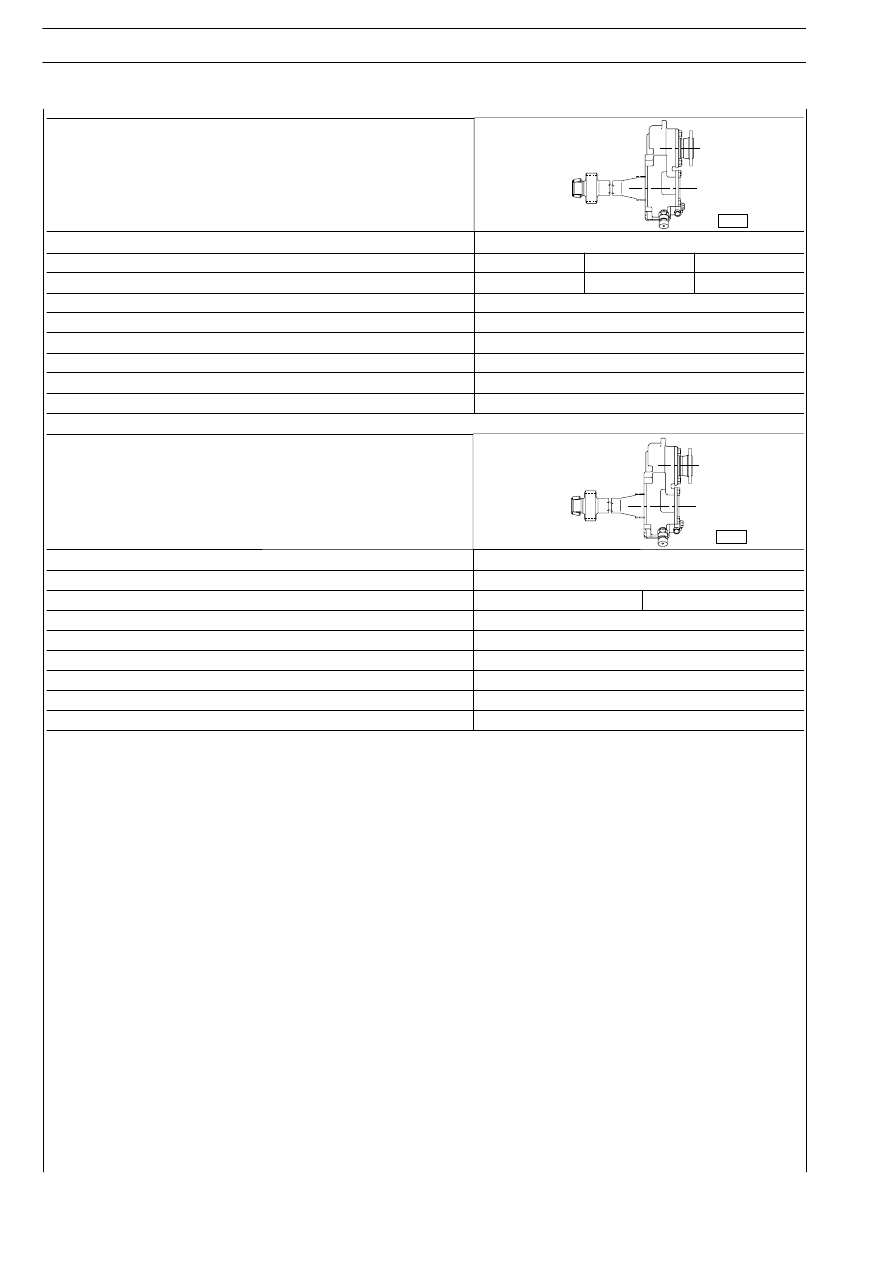

SPECIFICATIONS AND DATA

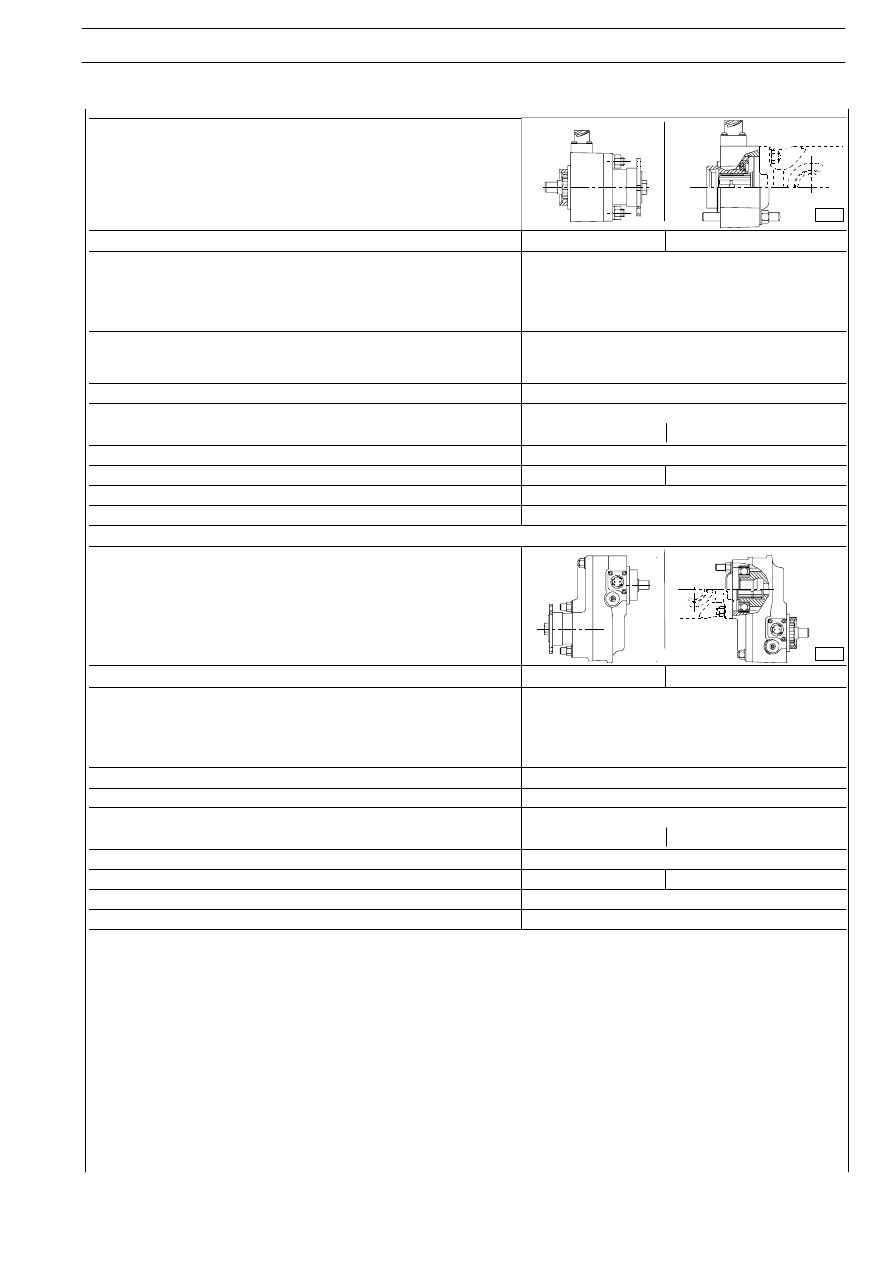

ZF POWER TAKE-OFF (new version)

For transmissions:
- ZF 9 S 109
- ZF 16 S 151/181/221
- EuroTronic Automated 12 AS 2301 D.D./O.D.

79052

TYPE

NH

/Ib

NH

/Ic

PTO output rev ratio / PTO input rev ratio:
- ZF 9 S 109
- ZF 16 S 151/181/221

- EuroTronic Automated 12 AS 2301 D.D.
- EuroTronic Automated 12 AS 2301 O.D.

0.72

0.91/0.77

0.82
1.35

Torque measured on transmission:
- ZF 9 S 109

Nm

- ZF 16 S 151/181/221 - EuroTronic Automated

Nm

800 (permanent)

1000 (permanent)

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear

yp

p

(

g

)

with flange

with pump attachment

Control

pneumatic

Weight

kg

68.5

68.5

Application

on secondary shaft on transmission side

Oil quantity

l

0.20

ZF POWER TAKE-OFF (new version)

For transmissions:
- ZF 9 S 109
- ZF 16 S 151/181/221
- EuroTronic Automated 12 AS 2301 D.D./O.D.

79087

TYPE

NH

/4b

NH

/4c

PTO output rev ratio / PTO input rev ratio:
- ZF 9 S 109
- ZF 16 S 151/181/221

- EuroTronic Automated 12 AS 2301 D.D.
- EuroTronic Automated 12 AS 2301 O.D.

0.92

1.17/0.98

1.05
1.22

Transmission detectable torque

Nm

430 < 1 hour

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear

yp

p

(

g

)

with flange

with pump attachment

Control

pneumatic

Weight

kg

7.5

5.5

Application

on secondary shaft on transmission side

Oil quantity

l

0.50

220

POWER TAKE-OFF

S

TRALIS

AT/AD

Base - January 2003

ZF POWER TAKE-OFF (new version)

For transmissions:
- ZF 9 S 109

78053

TYPE

N109/10b

PTO output rev ratio / PTO input rev ratio:

0.88

1.08

1.42

Transmission permanent detectable torque

Nm

630

530

410

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with flange

Control

pneumatic

Weight

kg

23

Application

on transmission rear side

Oil quantity

l

1

ZF POWER TAKE-OFF (new version)

For transmissions:
- ZF 9 S 109

78053

TYPE

N109/10c

PTO output rev ratio / PTO input rev ratio:
Transmission detectable torque

Nm

630

530

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with pump attachment

Control

pneumatic

Weight

kg

23

Application

on secondary shaft on transmission side

Oil quantity

l

1
