Iveco Stralis AT/AD. Manual - part 100





70863

78299

70864

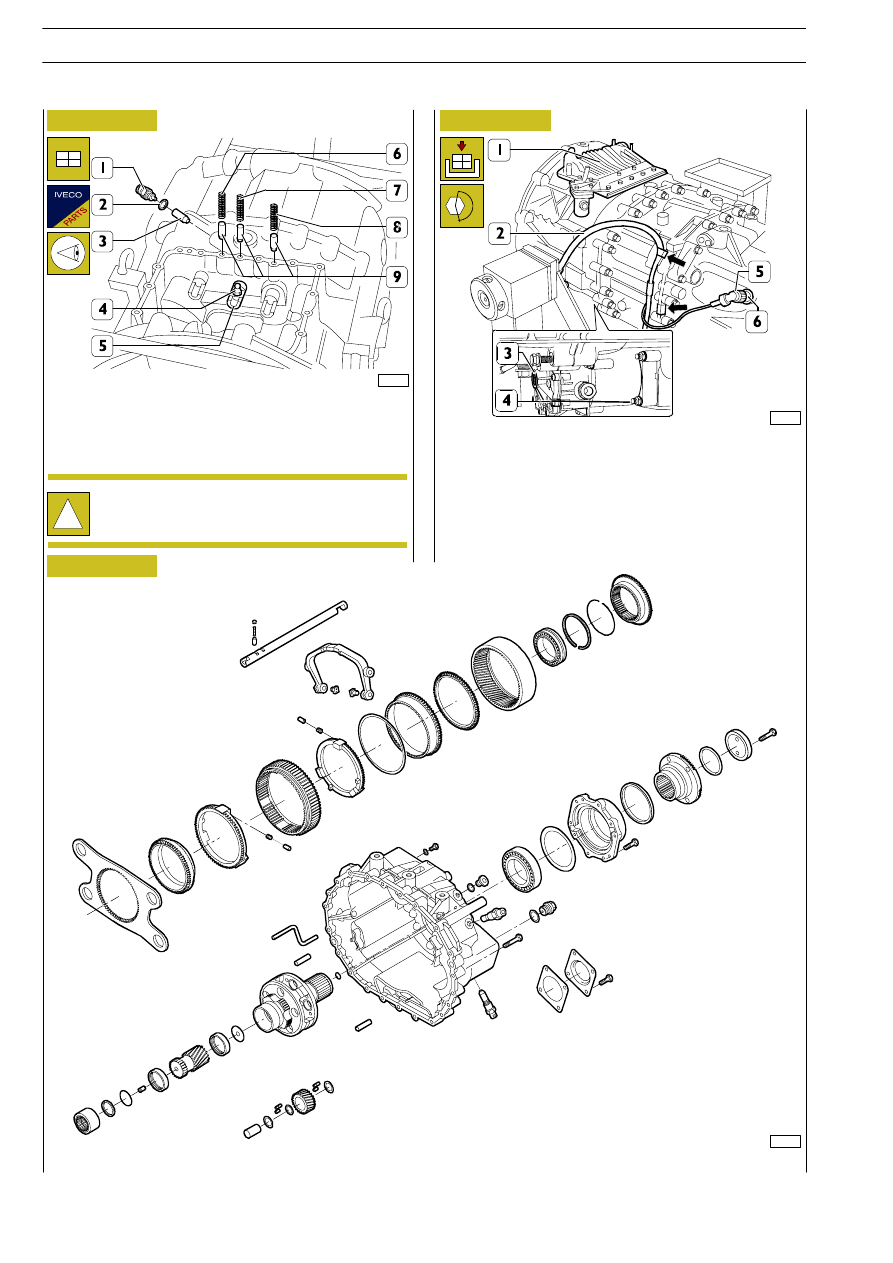

Figure 49

Figure 50

Fit the cap (3) and the switch (1) with a new gasket (2). Spread
LOCTITE 262 onto the thread of the pin (4), screw it onto the
rod (5) and tighten them to the prescribed torque.

Fit the pawls (9) and the springs (6-7-8).

Refit the gear actuator (1) as described under the relevant
heading.
Connect the electric wiring (2) to the speed sensor (6), tighten
the fixing ring nut (5) and secure the wiring (2) to the box by
inserting it in the clips (

→).

Remove the transmission from the rotating stand.
Refit the clutch actuator (3) and tighten the nuts (4) to the
prescribed torque.

COMPONENT PARTS OF THE REAR BOX OF THE EPICYCLIC REDUCTION GEAR TRAIN

!

The springs (7 - 8) are of equal length, the spring (6)
is larger.

Figure 51

136

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

70865

78301

78302

78300

70870

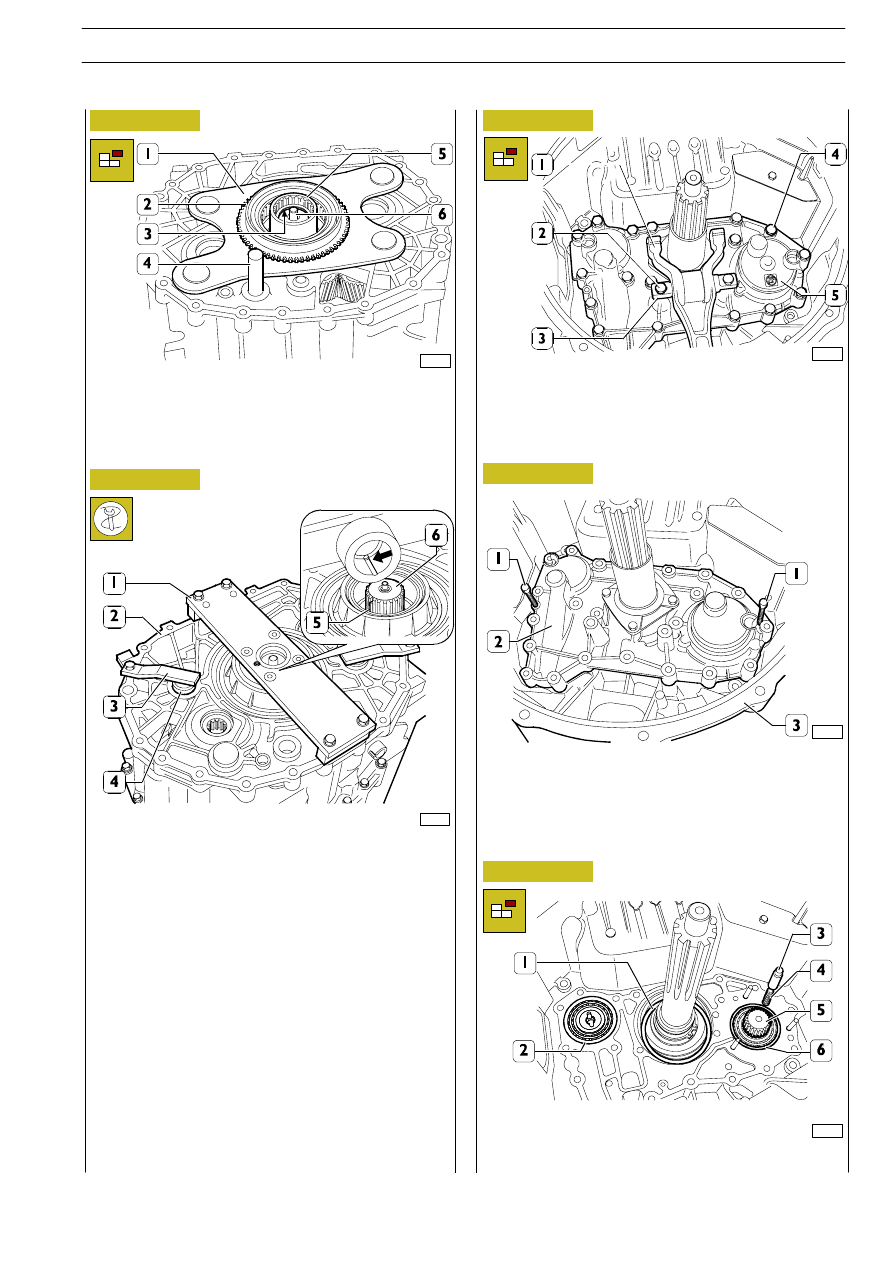

Figure 52

Figure 53

Figure 54

Figure 55

Figure 56

Detach the gear actuator and the rear box as described under
the relevant headings. Remove the E.R.G. drive rod (4),
connecting sleeve (5), adjustment ring (3) and the plate (1)
together with the coupling body (2).

Fit the plate 99370153 (1) to the middle box (2) so that the
groove inside the plate coincides with the key (5) of the main
shaft (6).

Fasten the pins (4) by fitting the brackets (3) of the plate
99370153 to the middle box (2).

Turn the gearbox through 180

°.

Take out the screws (2) and remove the pin (3) in the joint
of the clutch uncoupling lever (1) with this lever.

Remove the screws (4) fixing the front cover (5) to the front
box.

Screw down two screws (1) into the front cover (2) and
detach this from the front box (3).

Remove the cap (3), the spring (4) from the transmission shaft
(5) and the adjustment rings (1-2-6).

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

137

S

TRALIS

AT/AD

Removing the middle box

70871

78303

78306

70875

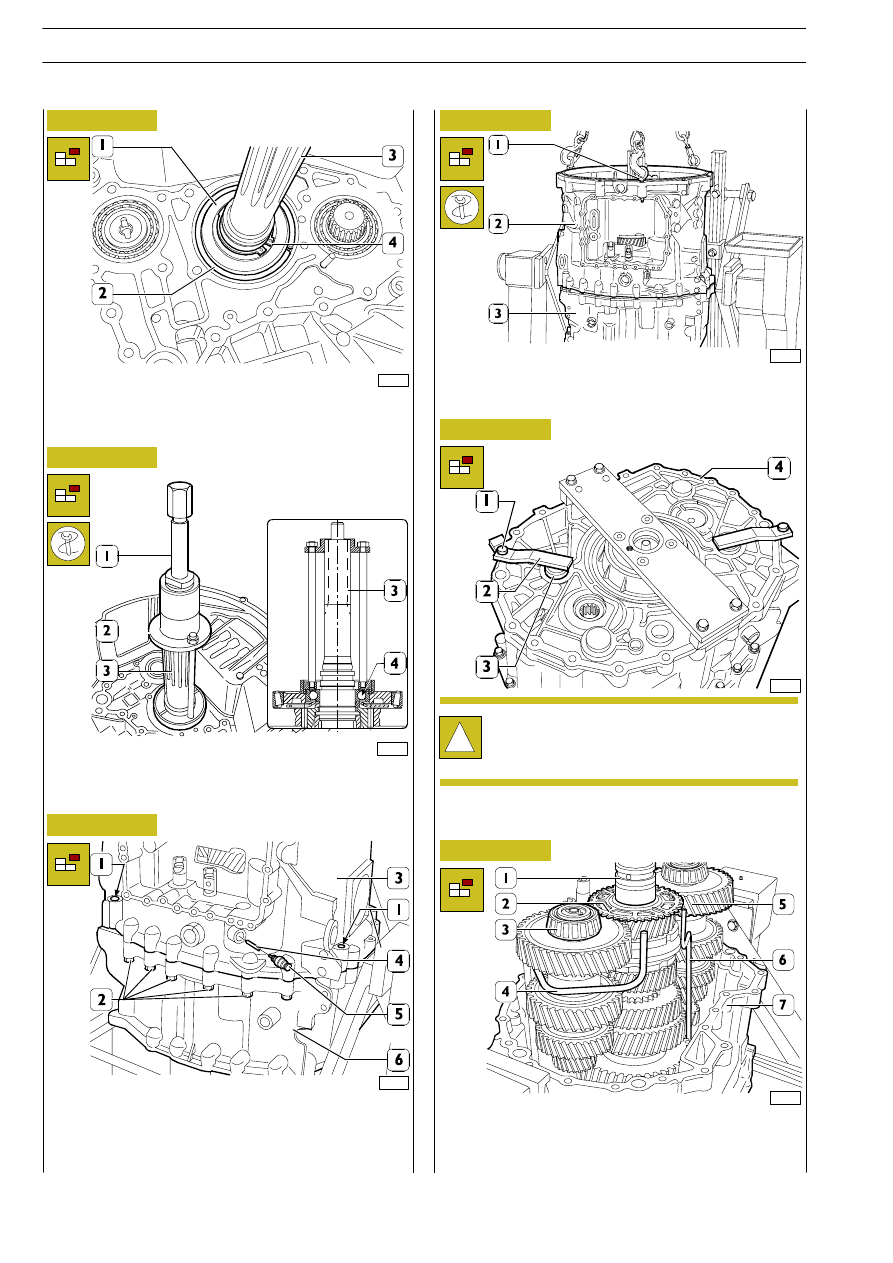

Figure 57

Figure 58

Figure 59

Figure 60

Figure 61

Figure 62

Remove the circlip (4) fastening the bearing (1) to the drive
input shaft (3). Remove the circlip (2) from the bearing (1).

Using the extractors 99345078 (1) and 99345105 (2), extract
the ball bearing (4) from the drive input shaft (3).

Remove the speed sensor (5) and the cap (4) beneath.

Take out the four centring pins (1).

Remove the screws (2) fixing the middle box (6) to the front
box (3).

Fit the eyebolt 99366811 (1) onto the front box (2). Using
special ropes and a hoist, detach the front box (2) from the
middle one (3).

Take out the screws (1) and remove the brackets (2) of the
plate 99370153. Extract the reverse gear pins (3) from the
middle box (4).

Remove the phonic wheel (2) from the drive input shaft (1).
Extract the oil pipes (4-6) from the middle box (7).
Spread apart the transmission shafts (3-5) and remove them
from the middle box (7).

78305

78304

!

To perform the following operations, the gearbox
must be positioned as shown in Figure 62 in order to
avoid any chance of the transmission shafts falling.

138

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

70876

70877

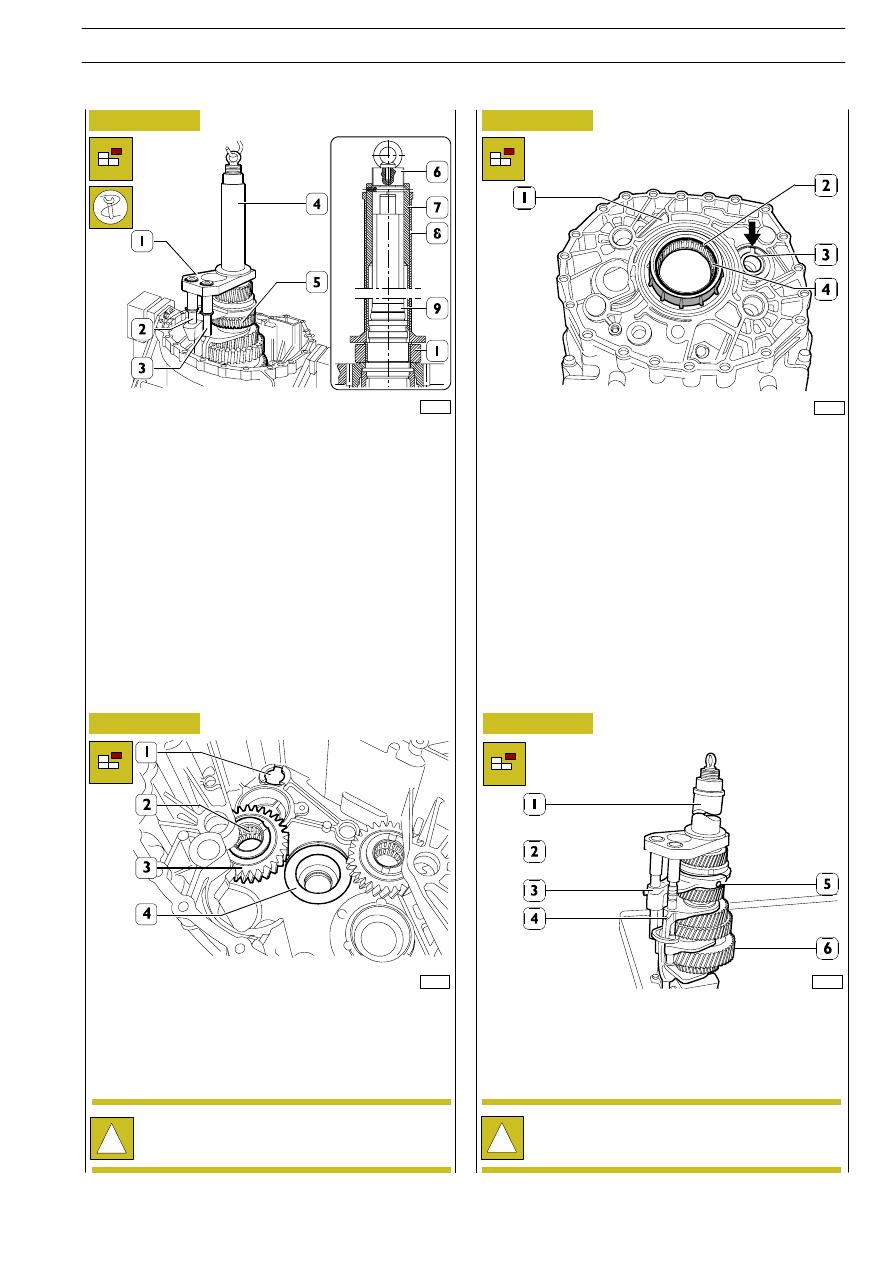

Figure 63

Figure 64

Figure 65

Figure 66

Fit tool 99360527 (1) onto the drive input shaft (9) and the
rods (2 and 3); fit parts (6-7 and 8) of tool 99360526 (4) onto
the drive input shaft (9).

Hook tool 899360526 (4) onto the lifter and extract the main
shaft (5) together with the drive input shaft (9) and rods (2 and
3) from the supporting bearing.

Remove the reverse gears (3) together with the roller
bearings (2).

Remove the plate 99370153 (4).

If replacement is necessary, remove the centring pins (1).

Turn the middle box (1) upside-down, remove the circlip (2)
and, working from inside the box, remove the roller bearing
(4).

Using a punch, and operating through the openings (

→) of the

middle box (1), remove the external rings (3) of the tapered
roller bearings for transmission shafts.

Clamp the main shaft (6) in a vice and remove tool 99360526
(1) and 99360527 (2).

Remove the rods (3 and 4) with the relevant forks.

78307

!

Before removing the pins (1) heat the seats of the box
to ~ 90

°C.

!

To remove the fork (5), the ring of the synchronizing
device has to be in the middle position.

Removing the main shaft

78308

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

139

S

TRALIS

AT/AD
