Iveco Stralis AT/AD. Manual - part 98

70841

70843

70842

Figure 21

Figure 22

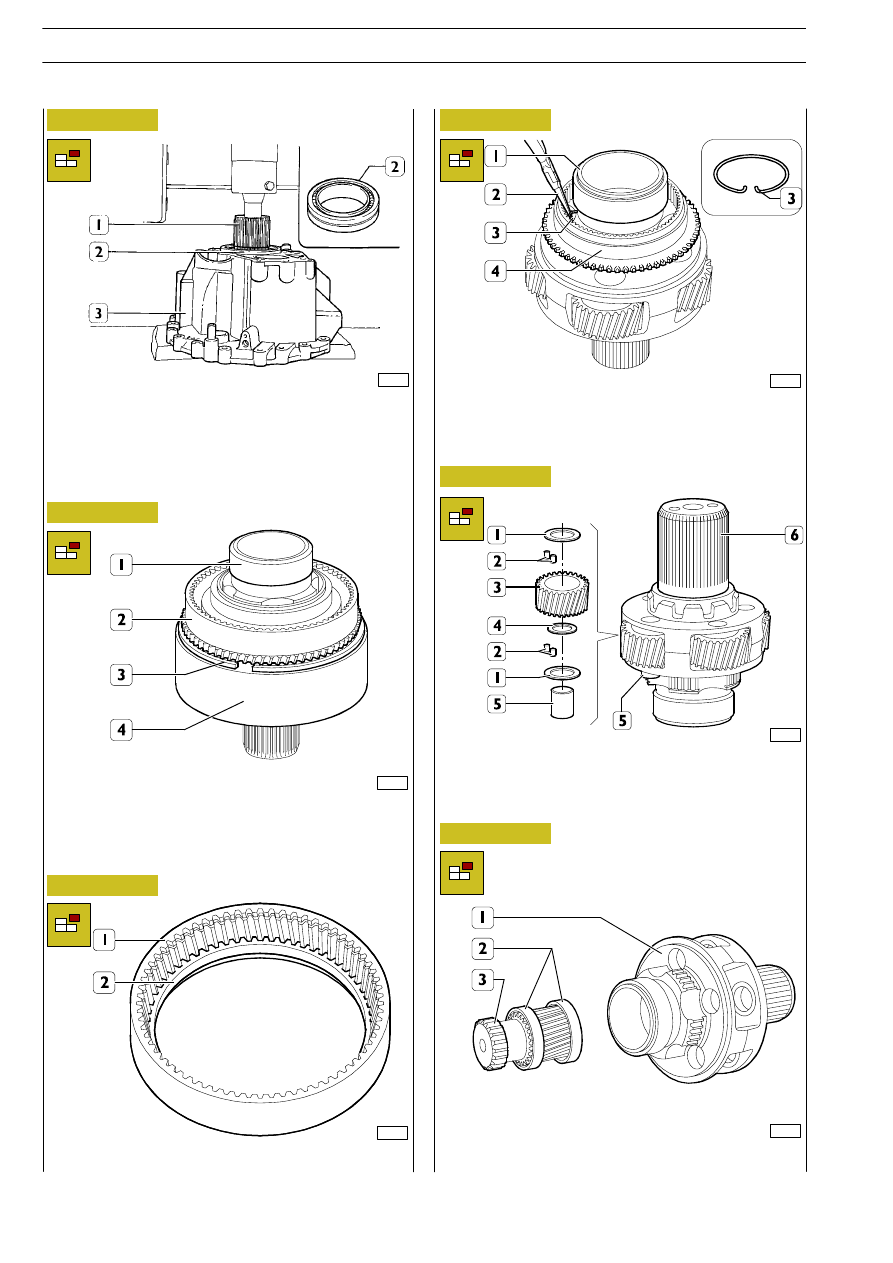

Extract one of the pins (1) from the toothed shaft (2) and
extract the rings (3) from this.

Using a suitable extractor, remove the roller bearing ring (1)
from the spider shaft (2).

Using a punch, extract the disc (3) from the inside of the spider
shaft (2).

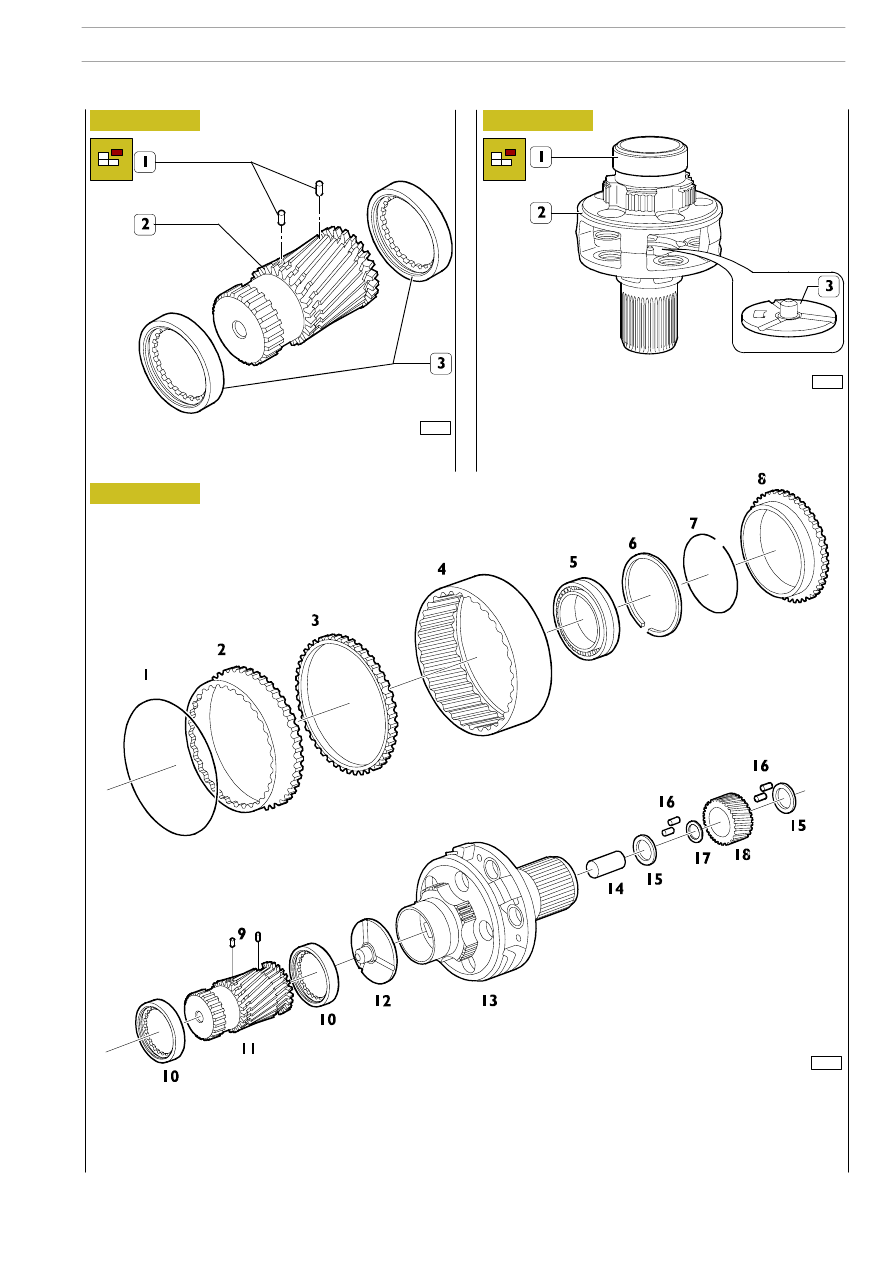

PARTS COMPRISING THE E.R.G.

1. Circlip - 2. Ring gear with external toothing - 3. Toothed ring - 4. Ring gear with internal toothing - 5. Bearing - 6. Circlip - 7.

Circlip - 8. Coupling body - 9. Pins - 10. Ring - 11. Toothed spindle - 12. Disc - 13. Spider shaft - 14. Pin - 15. Shim adjustment

ring - 16. Rollers - 17. Shim adjustment ring - 18. Planetary gear.

Figure 23

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

129

S

TRALIS

AT/AD

70844

70840

70845

70982

70838

70983

Figure 24

Figure 25

Figure 26

Figure 27

Figure 28

Figure 29

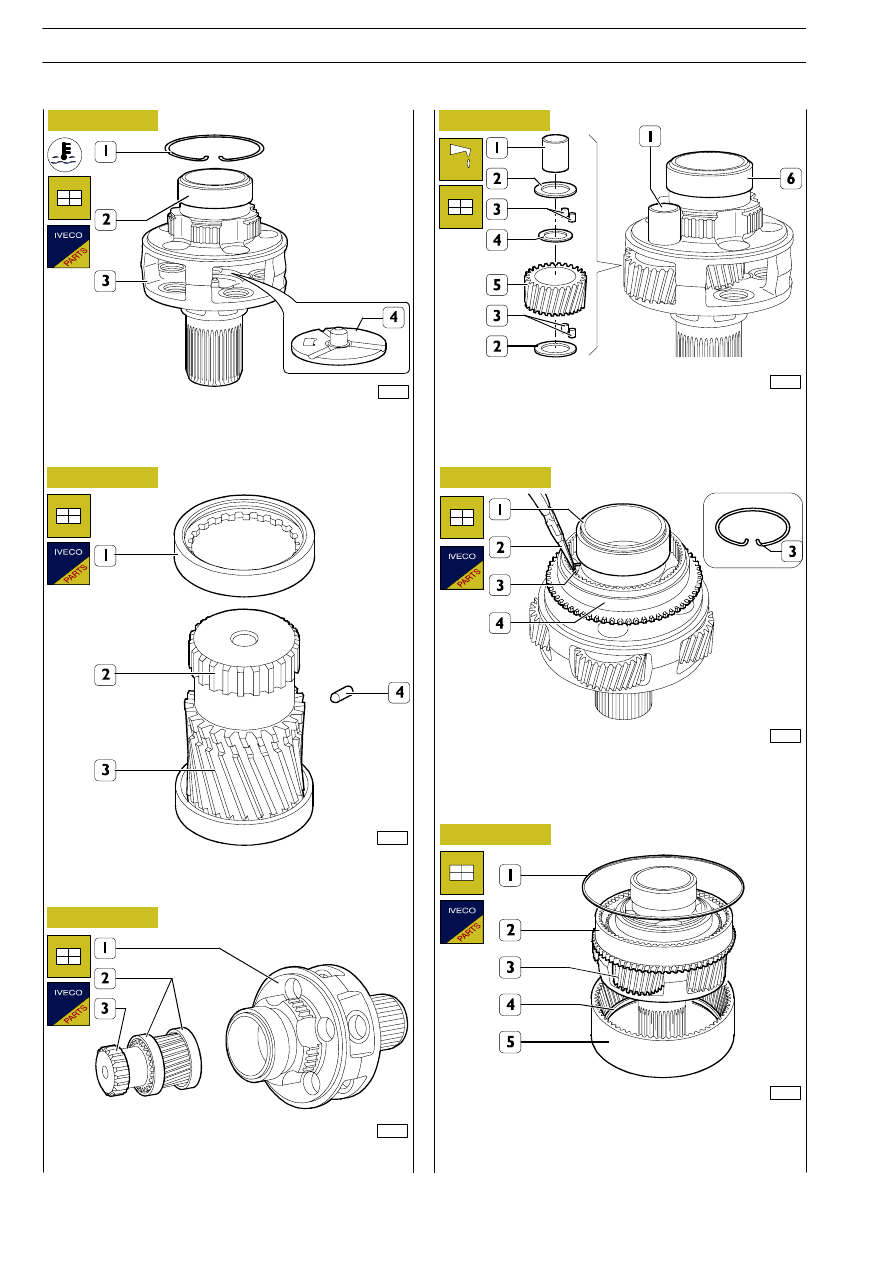

Heat the inside ring (2) of the roller bearing to 120

°C and fit

it on the spider shaft (3).

Fit on the circlip (1). Fit on the disc (4).

Drive the rings (1 and 3) onto the toothed spindle (2) and fit
on the pin (4).

Insert the spindle (3) together with the rings (2) onto the
spider shaft (1).

Smear grease into the hole of the planetary gear (5) and insert
the rollers (3) with the associated shim adjustment rings (2 and
4). Fit the planetary gears (5) onto the spider shaft (6),
fastening them to it with the pins (1).

Using pliers (2), tighten the ends of the circlip (3) and fit the
coupling body (4) onto the E.R.G. shaft (1).

Fit the ring gear with internal toothing (5) onto the spider shaft
(3) together with the toothed ring (4), and the ring gear with
external toothing (2) and fasten the two ring gears with the
circlip (1).

130

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

45951

45943

70847

Figure 30

Figure 31

Figure 32

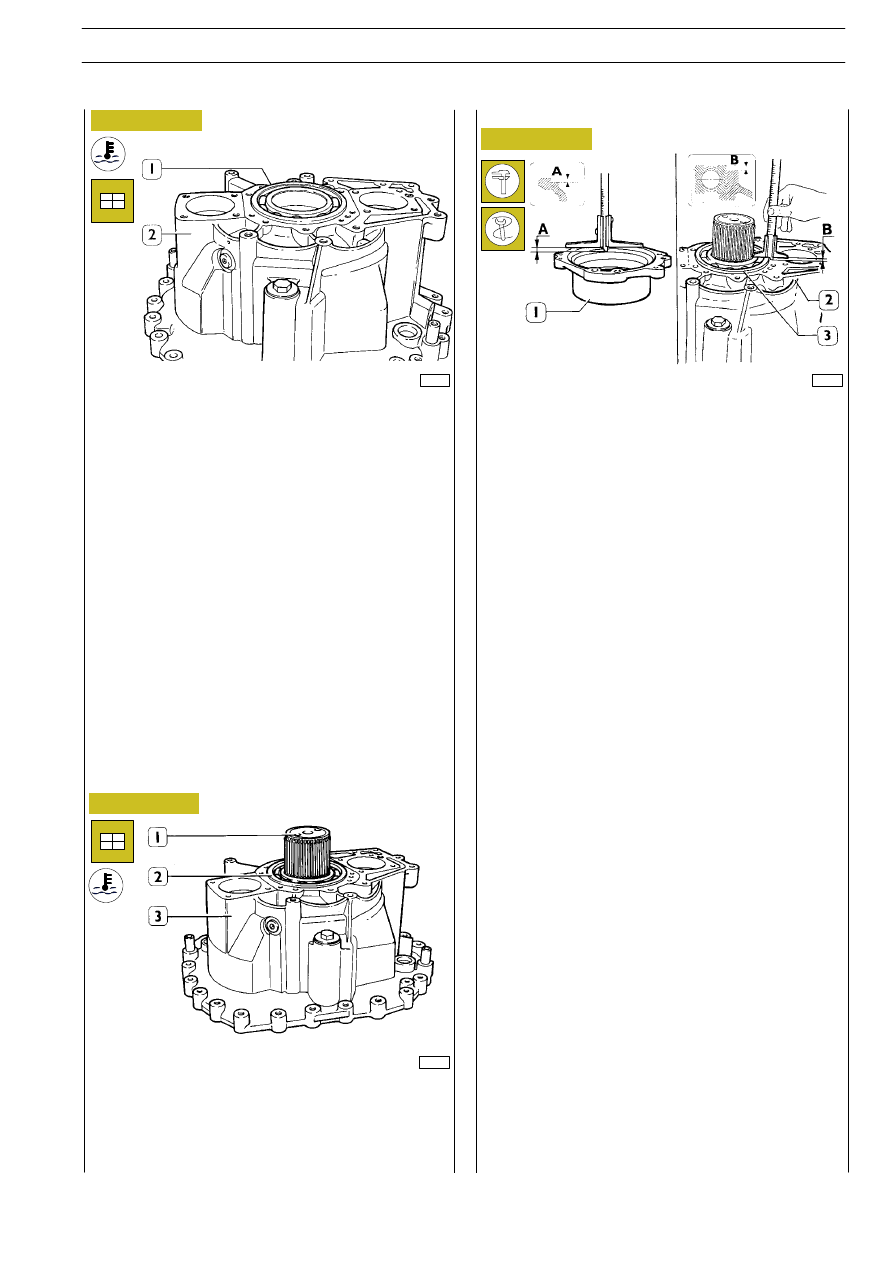

Heat the seat of the bearing (1) of the rear box (2) to 120

°C

and mount the bearing (1).

Rest the spider shaft (1) on an appropriate spacer.

Heat the inside ring of the bearing (2) to 120

°C and drive it

together with the rear box (3) onto the spider shaft (1).

Determine the ball bearing end float adjustment thickness (3)
by proceeding as follows:

- measure the depth of the seat on the cover (1) of the

bearing (3), distance A;

- measure the protrusion of the bearing (3) from the

surface of the rear box (2), distance B.

The thickness S of the adjustment ring is determined by the
following equation:

S = (A - B) - C

Where:

A and B =

measurements

C

=

end float 0

÷0.1 mm

For example:

A

=

5.4 mm

B

=

5 mm

C

=

0

÷0.1 mm

S

=

(5.4 - 5) - (0

÷0.1 mm) = 0.3 ÷ 0.4 mm

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

131

S

TRALIS

AT/AD

Adjusting epicyclic reduction gear train bearing
end float
