Iveco Stralis AT/AD. Manual - part 81

60

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

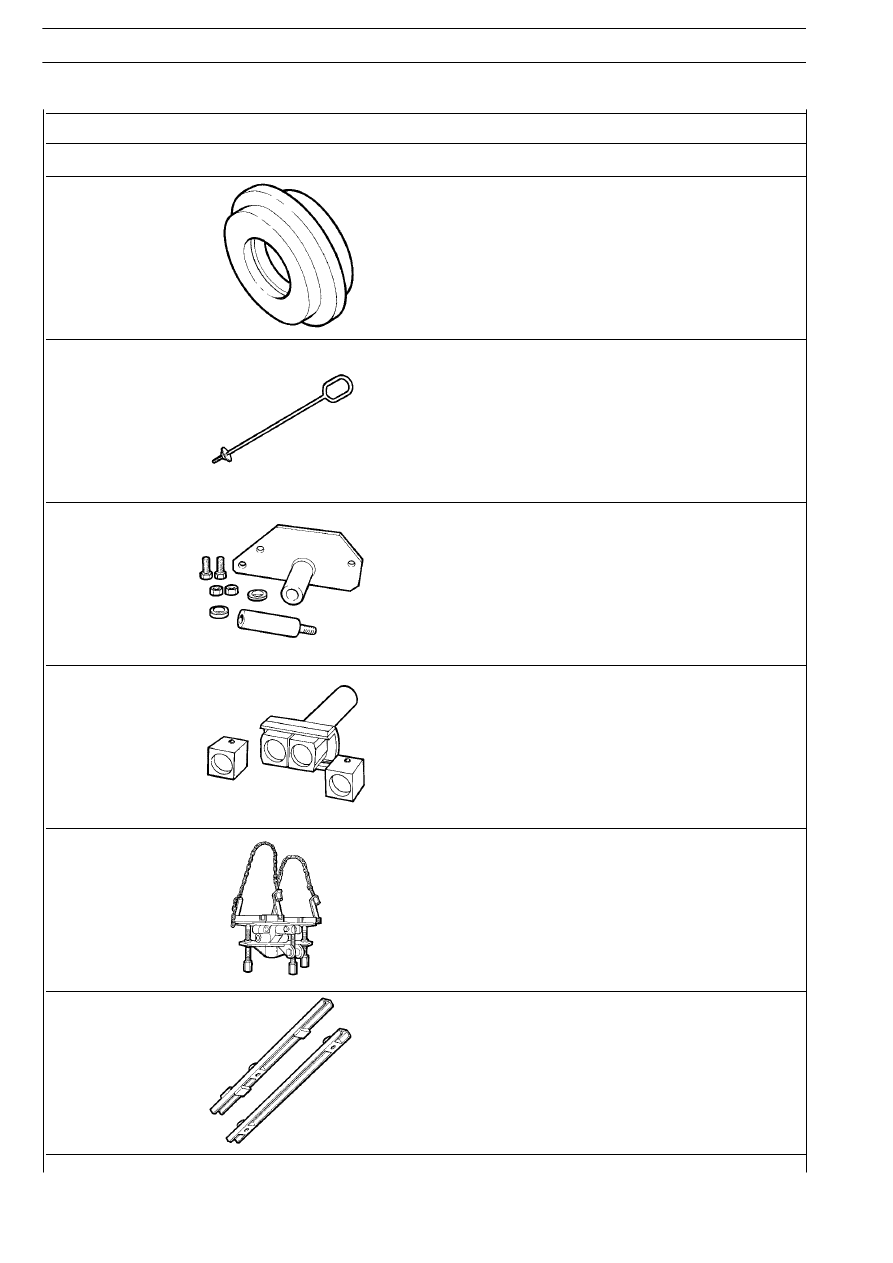

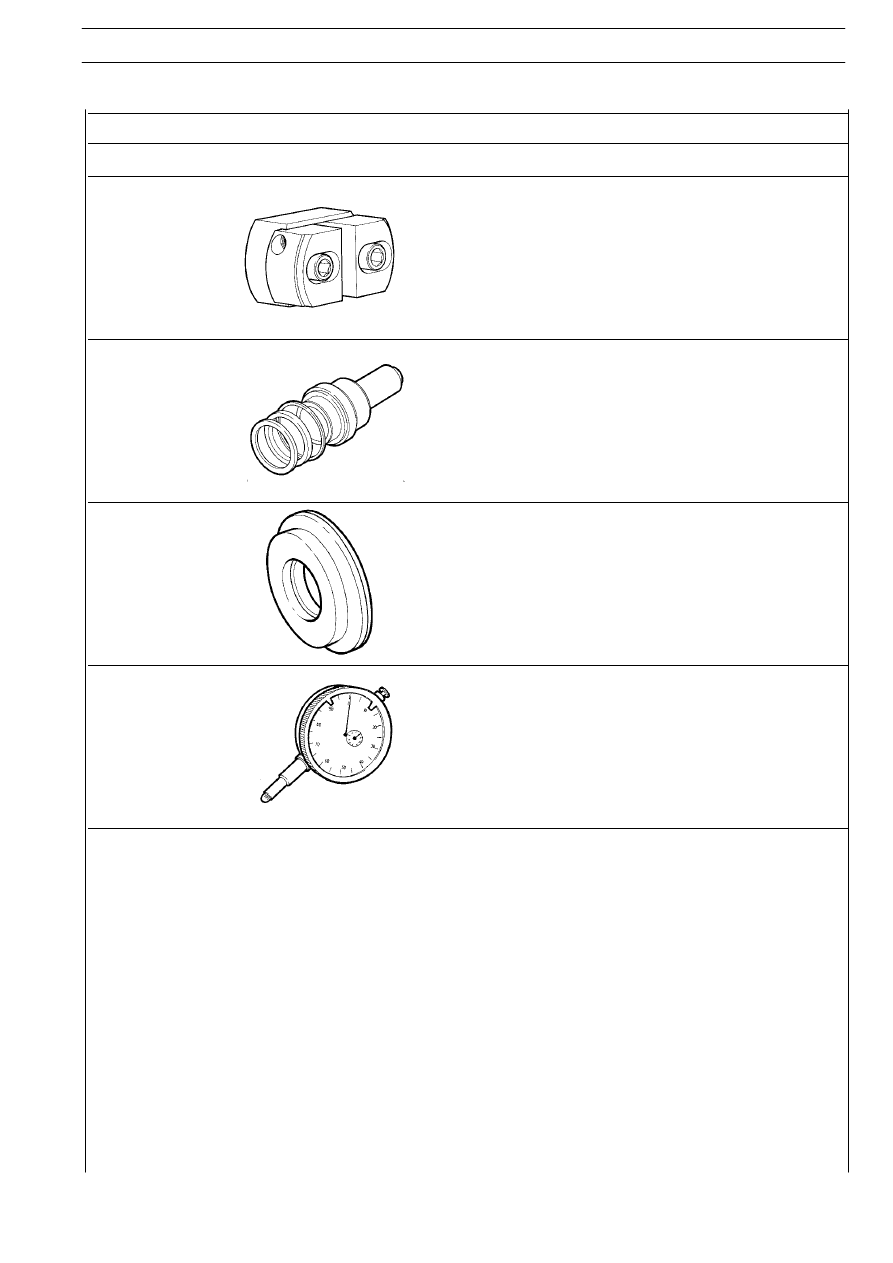

TOOL No.

DESCRIPTION

99370420

Key for fitting gasket on gearbox front cover
(use with 99370006)

99370449

Tool to extract and insert main shaft

99370450

Tool to adjust splitter control fork

99370465

Tool to notch safety plates

99370629

Mount to support gearbox when removing and refitting
it on the vehicle

99371050

Brackets to support gearbox when overhauling
(use with 99322205 - 99322225)

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

61

S

TRALIS

AT/AD

TOOLS

TOOL No.

DESCRIPTION

99374093

Drift to mount external bearing races (91-134)
(use with 99370007)

99374421

Key to fit gaskets on rear cover

99374370

Key to fit oil deflector on direct drive shaft
(use 99370006)

99395604

Dial gauge (0-10 mm)

Principal operational anomalies:

1 - Noise;
2 - Spontaneous gear disengagement and irregular engagement;
3 - Gear engagement hard and difficult.
4 - Pneumatic control system defective or inefficient.

YES

Excessive clearance between gears.

Overhaul the gearbox and replace worn gears.

Gears, bearings, synchronizer rings and connecting
parts worn.

Replace worn parts.

Insufficient lubricating oil level in the gearbox.

Top up to correct level with Tutela ZC 90 or Tutela
Truck Fe-Gear oil.

Gears not properly engaged.

Fully engage gears before releasing clutch pedal.

YES

YES

1

NOISE

NO

NO

YES

2

GEARS DISENGAGE

SPONTANEOUSLY AND ENGAGE

INCORRECTLY

Gearshift forks broken.

Remove transmission, overhaul and replace parts as
necessary.

Synchroniser rings worn

Inspect gears and sliding sleeves for gear engagement,
replacing any which are damaged; replace synchroniser
rings

YES

YES

NO

NO

(continue)

62

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

4

PNEUMATIC CONTROL SYSTEM

DEFECTIVE OR INEFFICIENT *

Defective operation of epicyclic reduction gear

Inspect and replace damaged parts

Forks stiff on rods

Dismantle the transmission and look for the cause of
the stiffness; repair as necessary

GEARS DIFFICULT AND STIFF

TO ENGAGE

3

Movement of sliding sleeves obstructed

Inspect and repair as necessary

Transmission filled with unsuitable fluid.

Drain the oil and refill with Tutela ZC 90 or Tutela
Truck Fe-Gear oil

YES

YES

YES

NO

NO

YES

Clutch not disengaging

Adjust control or replace.

YES

NO

YES

NO

Defective air pipe connections

Check the connections and restore them if necessary.

Air pipe bent and/or crushed

Replace the pipe

YES

* The checks have to be made with the engine switched off and the air tanks full.

(continue)
