52

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

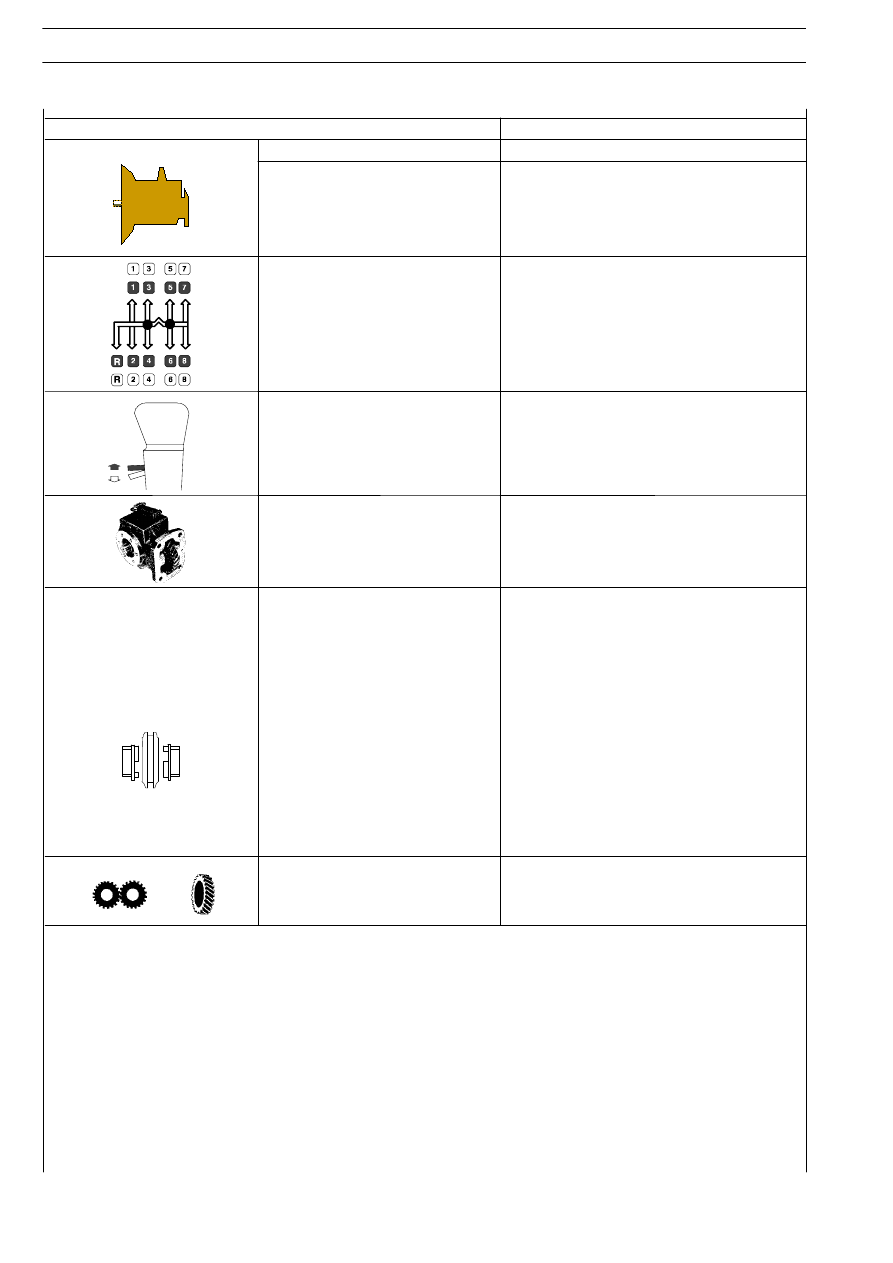

GEARBOX

Type

Mechanical

Torque at input

16 S 151 D.D. Nm

ZF 16 S 181 D.D. Nm

ZF 16 S 181 O.D. Nm

ZF 16 S 221 D.D. Nm

1600
1900
2200
2200

Speeds

16 forward speeds

2 reverse speeds

Control of the four main

speeds

ERG control *

Splitter control

Mechanical

Pneumatic
Pneumatic

Power take-off

On request

Gear engagement:

Forward speeds

Free ring synchronizer

Bk-type single cone 1

st

-2

nd

-3

rd

-4

th

-5

th

-6

th

speed

Reverse gear

Quick engagement

Gear anti-disengagement

Sliding sleeves held by

pawls and springs.

Gear wheels

Helical-toothed

* ERG = Epicyclic reduction gear unit

D.D. = Direct Drive
O.D. = Over Drive (Multiplied)

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

53

S

TRALIS

AT/AD

SPECIFICATIONS AND DATA

GEARBOX

ZF 16 S 151 D.D.
ZF 16 S 181 D D

ZF 16 S 221 O.D.
ZF 16 S 181 O D

GEARBOX

ZF 16 S 181 D.D.
ZF 16 S 221 D.D.

ZF 16 S 181 O.D.

Gear ratio

First

L

S

{

1: 16.47

1: 13.79

1: 13.80

1: 11.55

Second

L

S

{

1: 11.32

1: 9.48

1: 9.59

1: 8.02

Third

L

S

{

1: 7.79

1: 6.52

1: 6.81

1: 5.70

Fourth

L

S

{

1: 5.48

1: 4.58

1: 4.58

1: 3.84

Fifth

L

S

{

1: 3.59

1: 3.01

1: 3.01

1: 2.52

Sixth

L

S

{

1: 2.47

1: 2.07

1: 2.09

1: 1.75

Seventh

L

S

{

1: 1.70

1: 1.42

1: 1.49

1: 1.24

Eighth

L

S

{

1: 1.20

1: 1.00

1: 1.00

1: 0.84

Reverse gear

L

S

{

1: 15.42

1: 12.91

1: 13.17

1: 11.03

(L = slow ratio; S = fast ratio)

Type of oil

Tutela Truck FE-Gear

Tutela ZC 90

Quantity

Tutela ZC 90

Dry change

ZF 16 S 151

kg

litres

Dry change

10
11

ZF 16 S 181/221

kg

litres

12
13

Transmission and main shaft bearings

tapered rollers

Drive output flange assembly temperature

Max. 70

°C

Transmission shaft gear assembly
temperature

160

÷ 180 °C

D.D. = Direct Drive
O.D. = Over Drive (Multiplied)

54

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

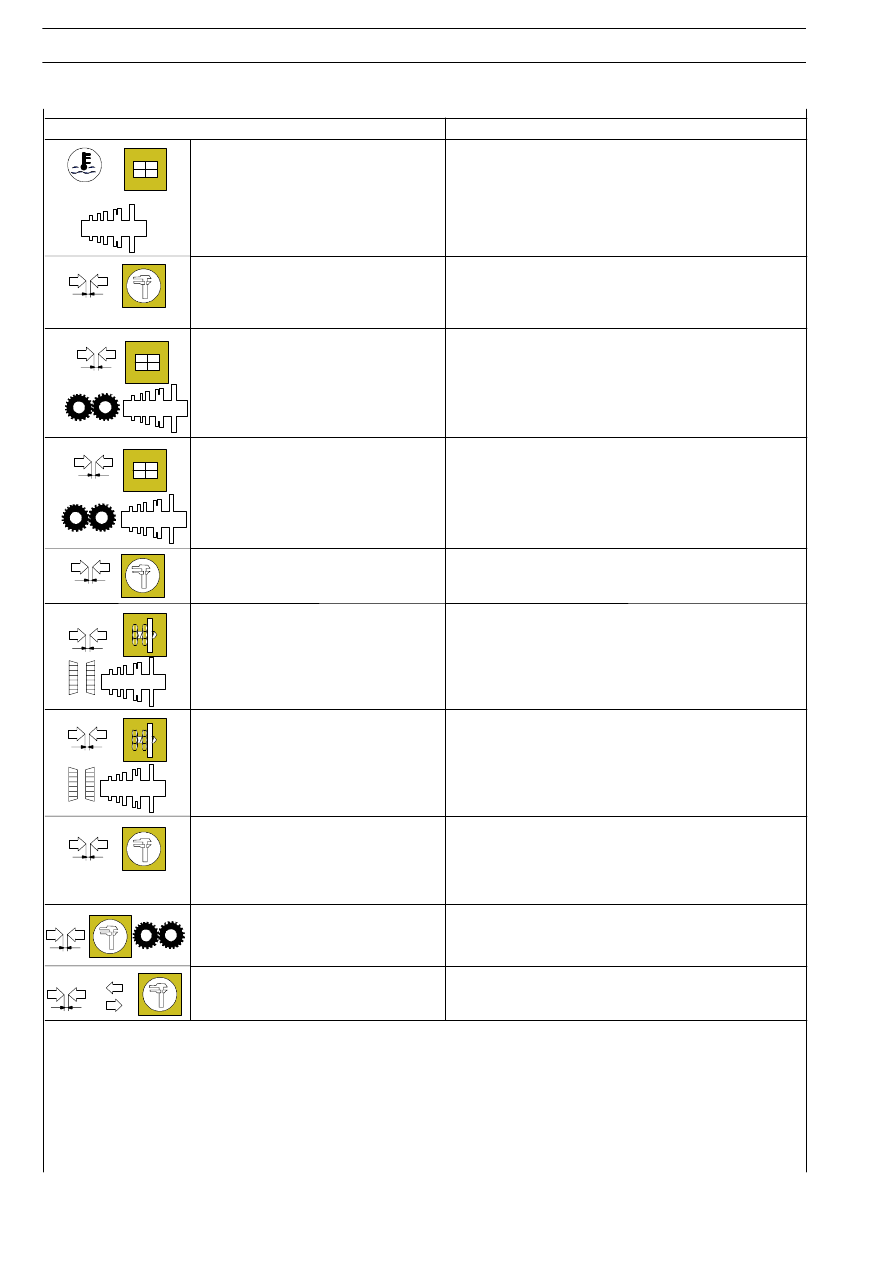

GEARBOX

ZF 16 S 151/181/221

Main and transmission shaft bearing and fi-
xed hub assembly tempature

100

°

End float:
- ERG* planet wheel shaft bearing
- ERG* fixed hub split ring
- Transmission shaft bearing split ring

0

÷ 0.1 mm

End float of gear of drive input shaft, first,
second and third speed

minimum 0.2 mm

Fourth speed gear end float

minimum 0.05 mm

End float between planet wheel holder
and ERG* planet wheels

0.4

÷ 1.3 mm

End float of bearings of shafts: main and
transmission on drive input side

0.0

÷ 0.1 mm

Main shaft rear bearing split ring end float

0.0

÷ 0.05 mm

Wear limit check distance of synchronizer
rings:
- first/second speed
- third/fourth speed
- ERG *

1.5 mm at 50 Nm (5 kgm)

0.8 mm
1.2 mm

Reverse gear idler end float

0.4

÷ 1.5 mm

End float or pre-load of half rings of main
and drive input shafts

from - 0.05 to + 0.05

* ERG = Epicyclic reduction gear unit

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

55

S

TRALIS

AT/AD

SPECIFICATIONS AND DATA

GEARBOX

ZF 16 S 151/181/221

Distance for the clearance adjustment of the sliding
blocks of the splitter control fork on the relevant
sliding sleeve

sliding sleeve
- 16 S 151 D.D.

- 16 S 181 D.D./O.D. - 221 D.D.

94.1 mm

107.9 mm

Clearance of the sliding blocks of the forks in the
seats of the sliding sleeves

0.6

÷ 1.2 mm

Assembly distance of twin-lipped seal on rear cover

12.5

+1.0

mm
