Iveco Stralis AT/AD. Manual - part 77

44

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

- Fitting the epicyclic reduction gear unit (ERG)

75

- Refitting the epicyclic reduction gear unit

(ERG) rear box

78

. . . . . . . . . . . . . . . . . . . . . . . .

- Removing the gearbox

78

. . . . . . . . . . . . . . . . . .

- Removing the main shaft

81

. . . . . . . . . . . . . . . .

- Removing the drive input shaft

84

. . . . . . . . . . . .

- Synchronizing devices

85

. . . . . . . . . . . . . . . . . . .

CHECKS

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Gearbox

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Hubs - sliding sleeves - forks

85

. . . . . . . . . . . . . .

- Bearings

85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Shafts - gears

85

. . . . . . . . . . . . . . . . . . . . . . . . . .

- BK-type single-cone synchronizing devices

85

. . .

- Removing the transmission shaft

85

. . . . . . . . . . .

- Fitting the drive input shaft

86

. . . . . . . . . . . . . . .

- Fitting the transmission shaft

86

. . . . . . . . . . . . . .

- Fitting the main shaft

87

. . . . . . . . . . . . . . . . . . . .

- Adjusting the main shaft

89

. . . . . . . . . . . . . . . . .

- Fitting the gearbox

90

. . . . . . . . . . . . . . . . . . . . .

- Oil pump

91

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Adjusting the transmission shaft bearing

end float

91

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Drive input shaft cover

92

. . . . . . . . . . . . . . . . . .

PNEUMATIC CONTROL OF GEARBOX

94

. . . . .

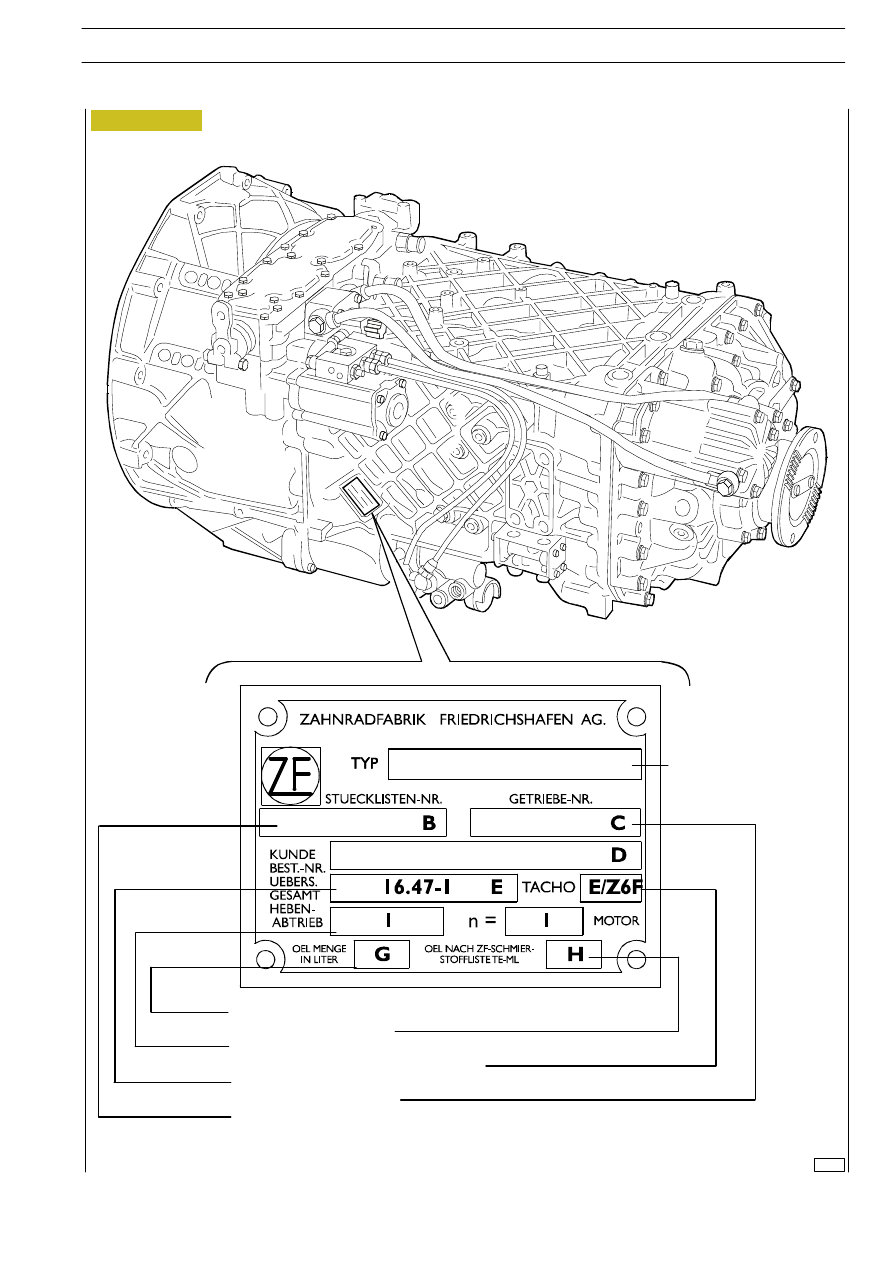

Figure 1

71106

16=Number of forward

gears

AS=Synchronized

151/181/221 input
torque

*

G= Quantity of oil
H= Oil standards
I=

Number of turns of power take-off, if applicable

F= Number of tachymeter teeth
E= Gearbox ratio
C= ZF serial number
B= Progressive production number

16S151/181/221

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

45

S

TRALIS

AT/AD

LOCATION OF GEARBOX DESCRIPTION PLATE

71107

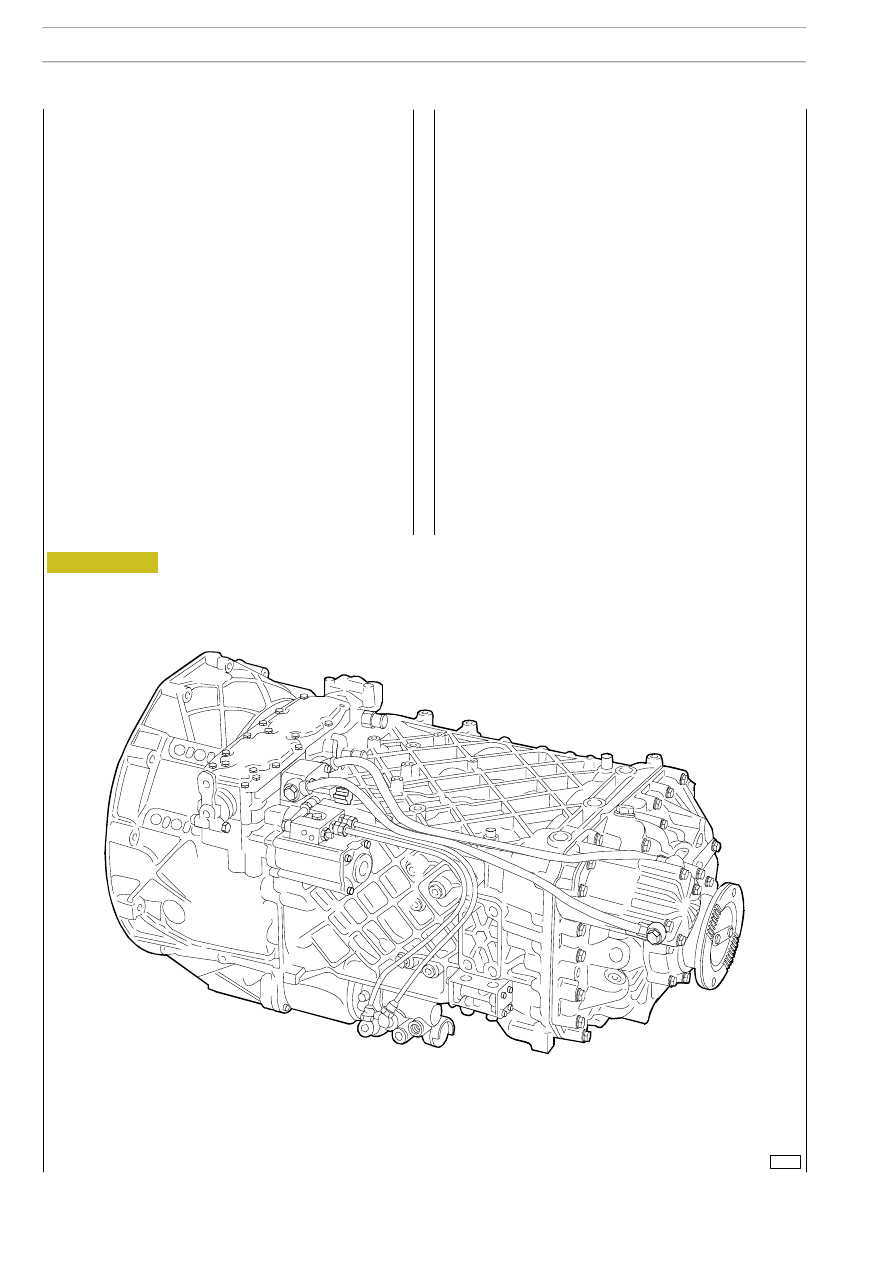

Figure 2

ZF 16 S 151 - 16 S 181 - 16 S 221 gearboxes in versions D.D.
(direct drive) or O.D. (Multiplied) are made up of:

- A central box containing the main shaft, drive input shaft,

transmission shaft and the gears for the four forward
speeds and one reverse gear.

- A rear box containing the Epicyclic Reduction Gear Unit

(ERG). Its function is to double the number of forward
speeds by using epicyclic gears with helical toothing.
This produces a range of gears that, starting with the four
incoming speeds, makes it possible to have eight different
ratios at the output (four normal speeds plus four
reduced speeds).

- A front box containing the step-up gearing, called the

”splitter”, that makes it possible for each of the eight
forward speeds and for the reverse gear to obtain an
additional double selection.
The ”splitter” therefore halves the stagger between two
successive ratios and each gear is divided into a slow ratio
(L = slow ratio) and a fast ratio (S = fast ratio).

These gearboxes therefore have sixteen forward speeds with
finely staggered ratios that can be engaged in succession and
two reverse gears.

The synchronizing devices are the single-cone type.

Lubrication is made with a gear pump.

The double-H speed control is fitted with an air-operated
”servoshift” device to improve speed selection and
engagement.

The servoshift is a device comprising a mechanical/pneumatic
module and a double-acting cylinder.

The advantages of this device are:

- Faster speed selection and engagement with less effort.

- It cushions the vibrations of the control linkage, reducing

noise.

- Less synchronizing device stress.

The device works mechanically if the pneumatic system
breaks down.

46

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

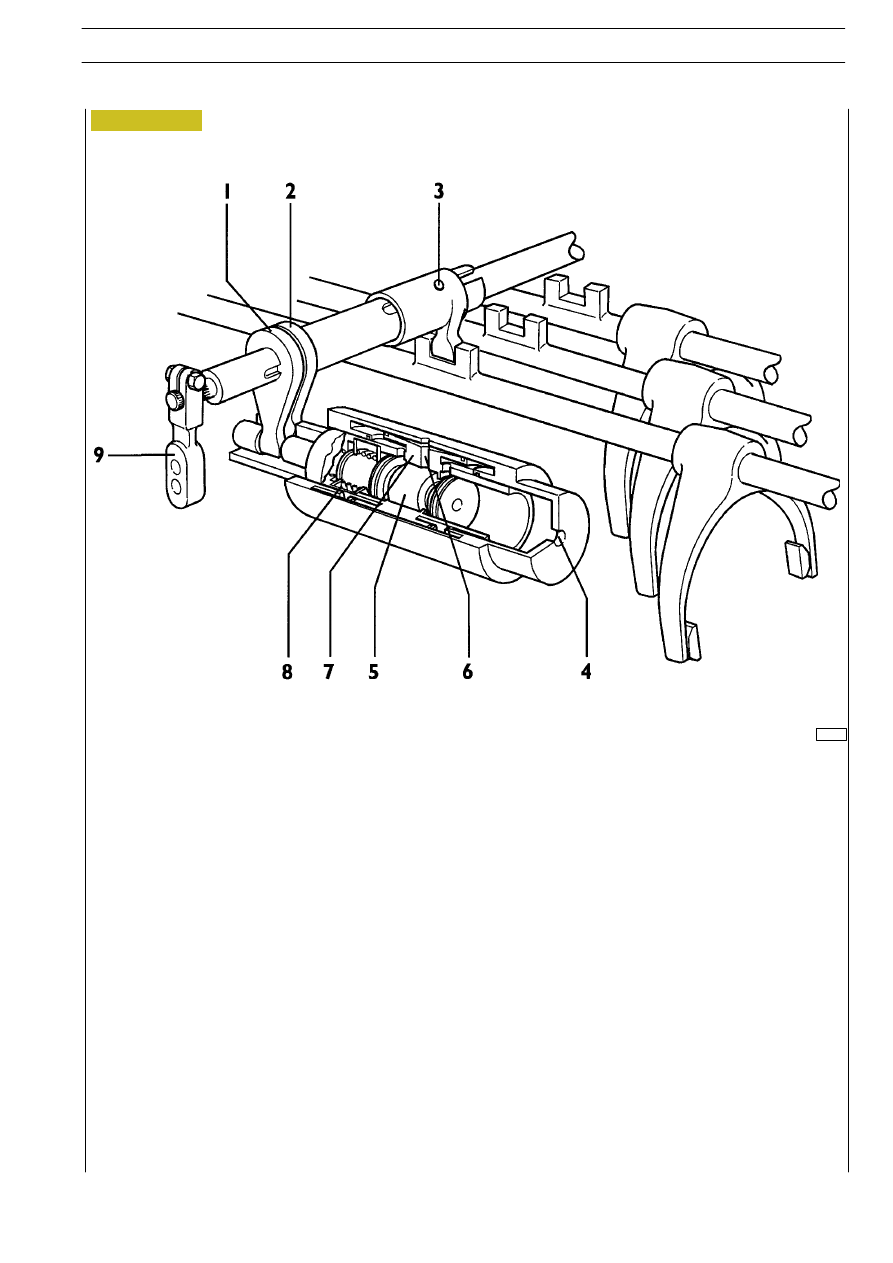

Figure 3

61225

DETAIL OF SERVOSHIFT SPEED CONTROL

1. Control valve lever - 2. Speed control lever - 3. Idle roller - 4. Exhaust - 5. Control piston - 6. Intake - 7. Cylinder -

8. Reaction spring - 9. Longitudinal tie rod connection lever

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

47

S

TRALIS

AT/AD
