Iveco Stralis AT/AD. Manual - part 66

39464

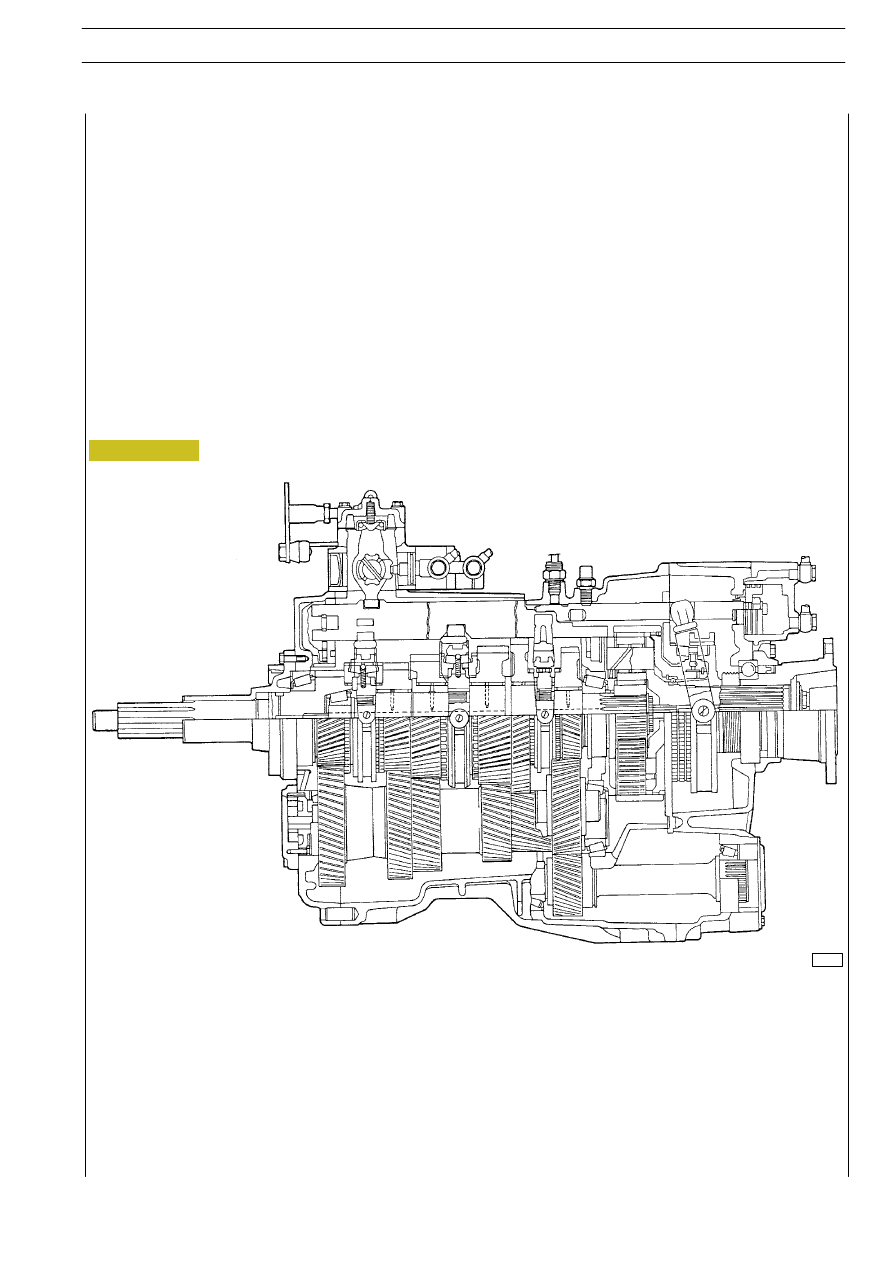

Figure 1

LONGITUDINAL SECTION VIEW OF GEARBOX 9 S 109 D.D.

Gearbox ZF 9 S 109 D.D. is mechanical type with synchronized gear engagement, with the exclusion of pick up gear and reverse
gear, featuring front engagement.
It is made up of a a part featuring 4 forward gears with reverse gear, a pick up gear and a Epicyclic Reduction Gear Unit of planetary
gears type on the rear part.
The E.R.U.unit (Epicyclic Reduction Gear Unit) enables splitting the number of gears of the four speed gearbox, thus, nine forward
gears are available, pickup gear included, that can be engaged in sequence
The control is fitted with an air-operated ”servoshift” device to improve speed selection and engagement.
The servoshift is a device comprising a mechanical/pneumatic module and a double-acting cylinder.
The advantages of this device are:

- Faster speed selection and engagement with less effort.

- It cushions the vibrations of the control linkage, reducing noise.

- Less synchronizing device stress.

The device works mechanically if the pneumatic system breaks down.

GEARBOX ZF 9 S 109 D.D.

3

S

TRALIS

AT/AD

GENERAL SPECIFICATIONS

Description of gearbox 9 S 109 D.D.
