Iveco Stralis AT/AD. Manual - part 57

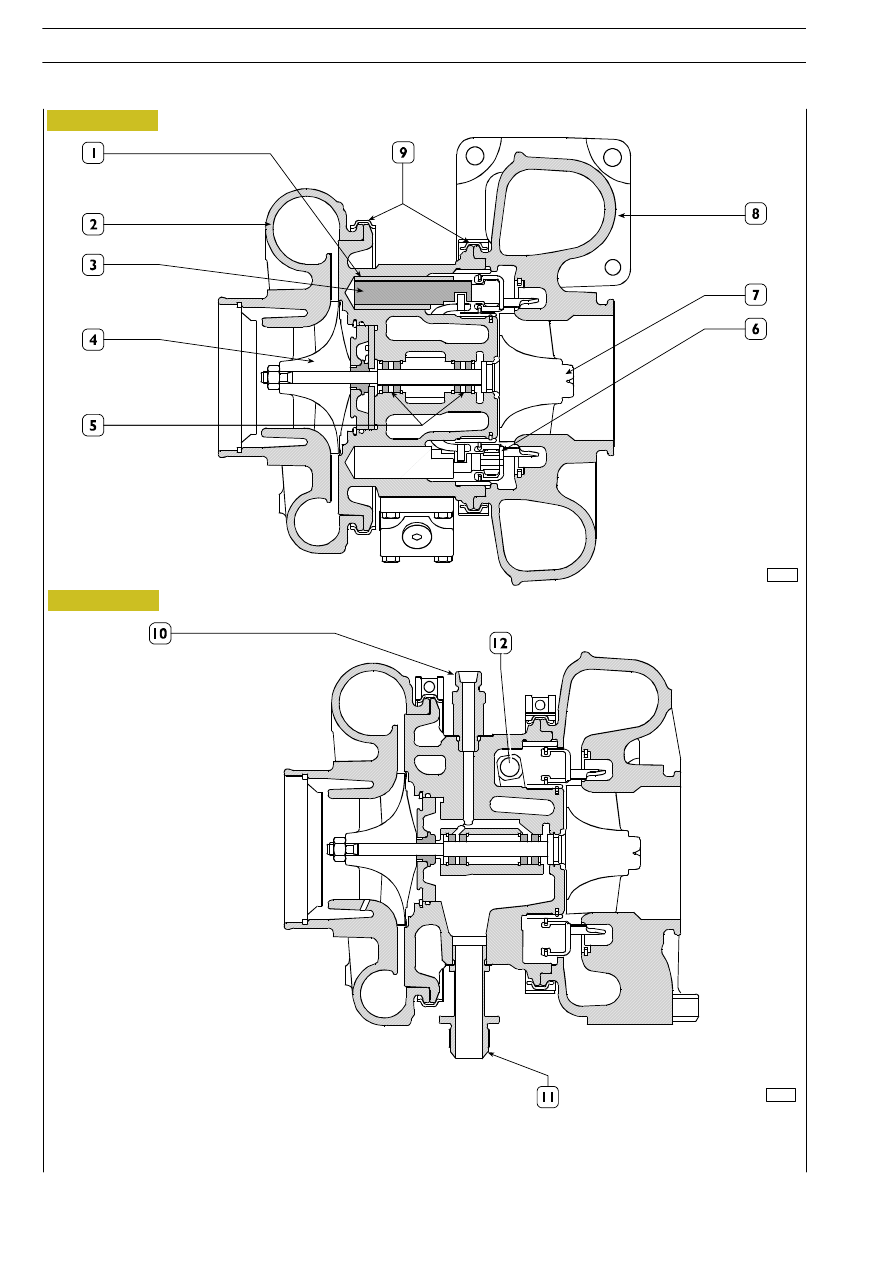

Figure 216

60754

60753

1. Slide guide - 2. Compressor - 3. Slide rods - 4. Compressor fan - 5. Lubrication bushings -

6. Exhaust gas flow-rate adjustment ring - 7. Exhaust gas fan - 8. Gas exhaust body -

9. Locking rings - 10. Oil delivery - 11. Oil outlet - 12. Actuator drive shaft

Figure 217

S

TRALIS

AT/AD

214

F3A ENGINE

Base - January 2003

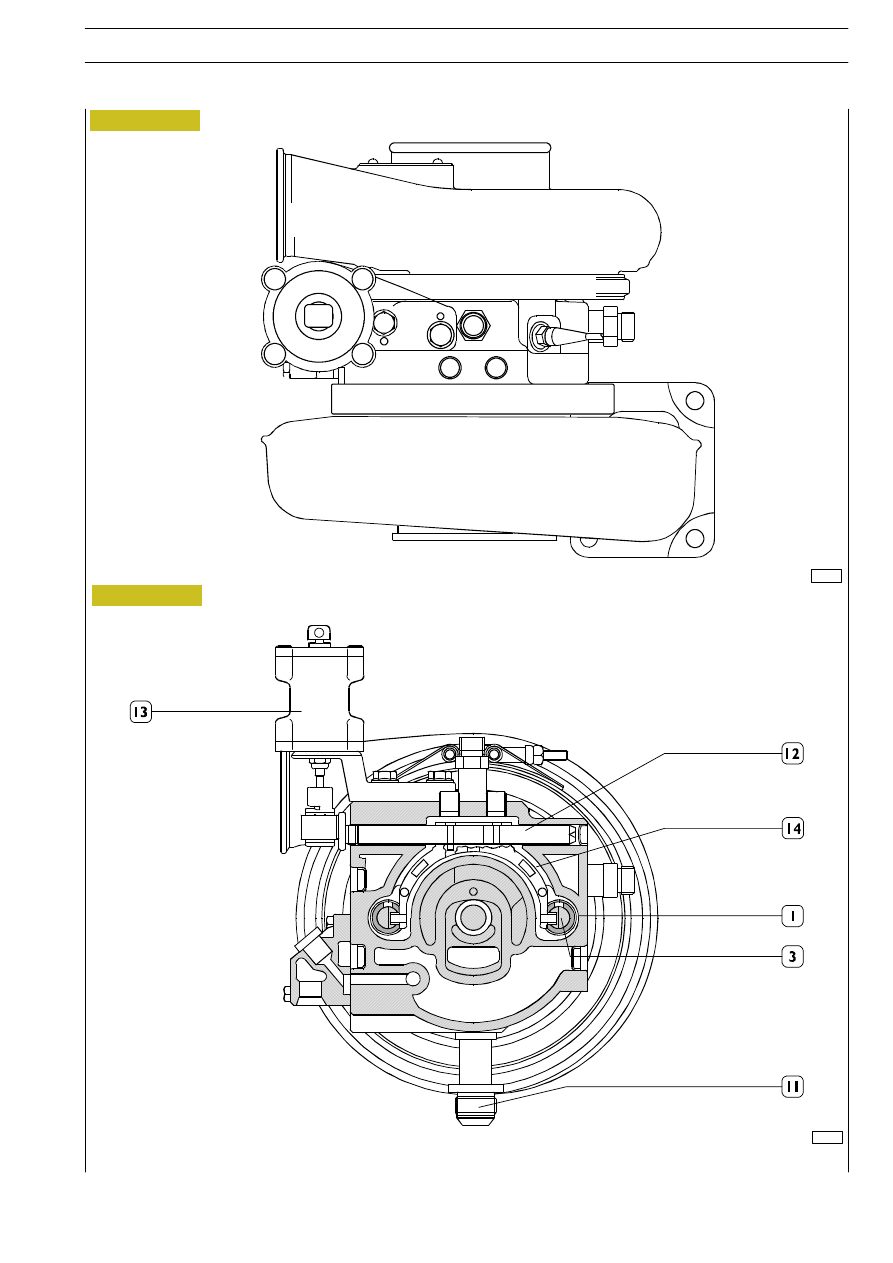

Figure 218

71763

71762

1. Slide guide - 3. Slide rod - 11. Oil outlet - 12. Actuator drive shaft -

13. Actuator - 14. Exhaust gas flow-rate control fork

Figure 219

215

S

TRALIS

AT/AD

F3A ENGINE

Solenoid valve for VGT control

This N.C. proportional solenoid valve is located on the
left-hand side of the crankcase under the turbine.

The electronic control unit, via a PWM signal, controls the
solenoid valve, governing the supply pressure of the turbine
actuator, which, on changing its position, modifies the
cross-section of the flow of exhaust gases onto the blades of
the impeller and therefore its speed.

The VGT solenoid valve is connected to the electronic
control unit between pins A18/A31.

The resistance of the coil is approx. 20-30 Ohms.

72421

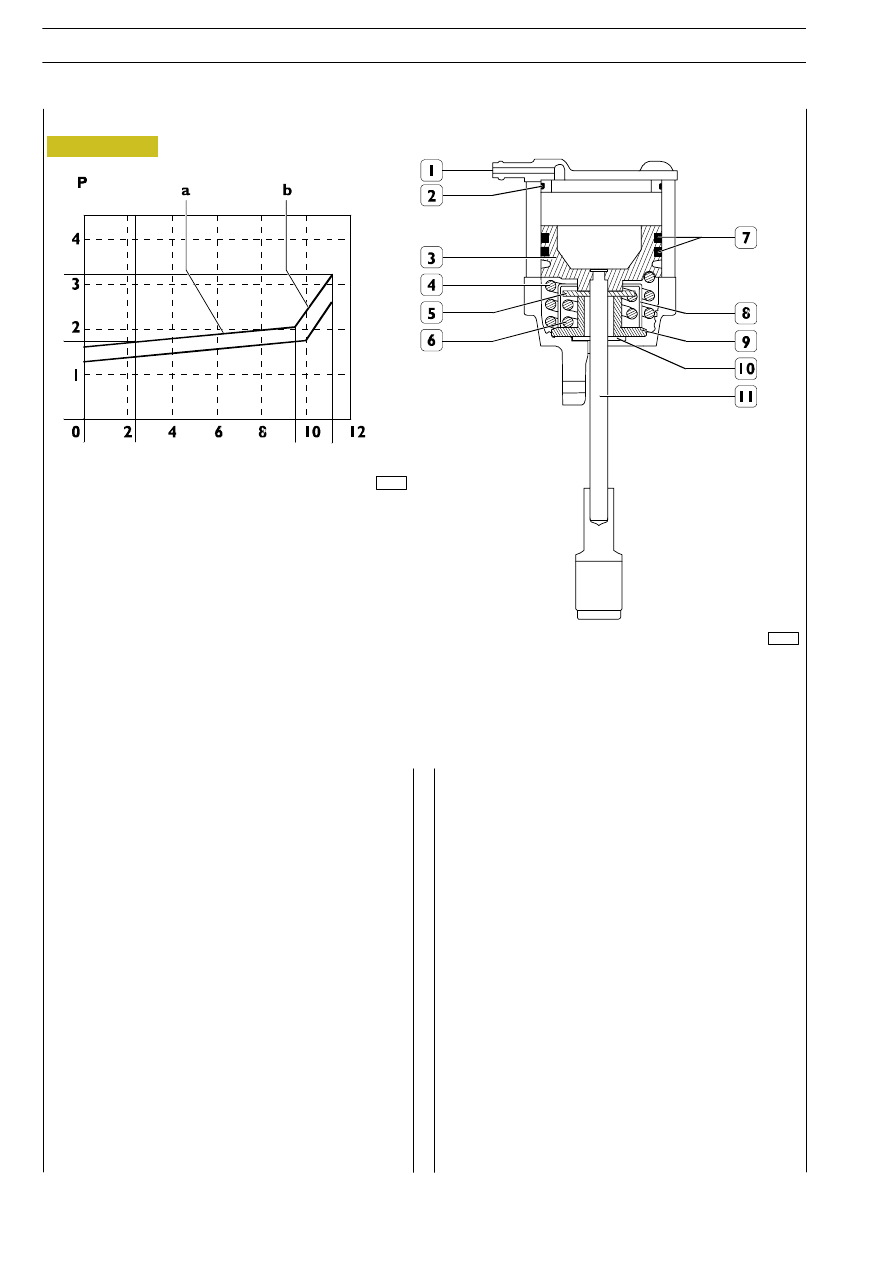

Figure 220

Working principle
The actuator piston, connected to the drive rod, is controlled
with the compressed air introduced through the air inlet (1)
on the top of the actuator.

Modulating the air pressure varies the movement of the
piston and turbine control rod. As the piston moves, it
progressively compresses the external spring (4) until the
base of the piston reaches the disc (5) controlling the internal
spring (6).

On further increasing the pressure, the piston, via the disc (5),
interferes with the bottom limit stop (10).

Using two springs makes it possible to vary the ratio between
the piston stroke and the pressure. Approximately 85% of the
stroke of the rod is opposed by the external spring and 15%
by the internal one.

a

Gradient characterized by the effect of the external
spring (4).

b

Gradient characterized by the effect of the external
(4) and internal (6) springs.

1. Air inlet - 2. Gasket - 3. Piston - 4. External spring - 5. Internal spring control disc - 6. Internal spring -

7. O-ring - 8. Spring holder - 9. Limit stop - 10. Dust seal - 11. Control rod

71834

Actuator

Stroke [mm]

[bar]

S

TRALIS

AT/AD

216

F3A ENGINE

Base - January 2003

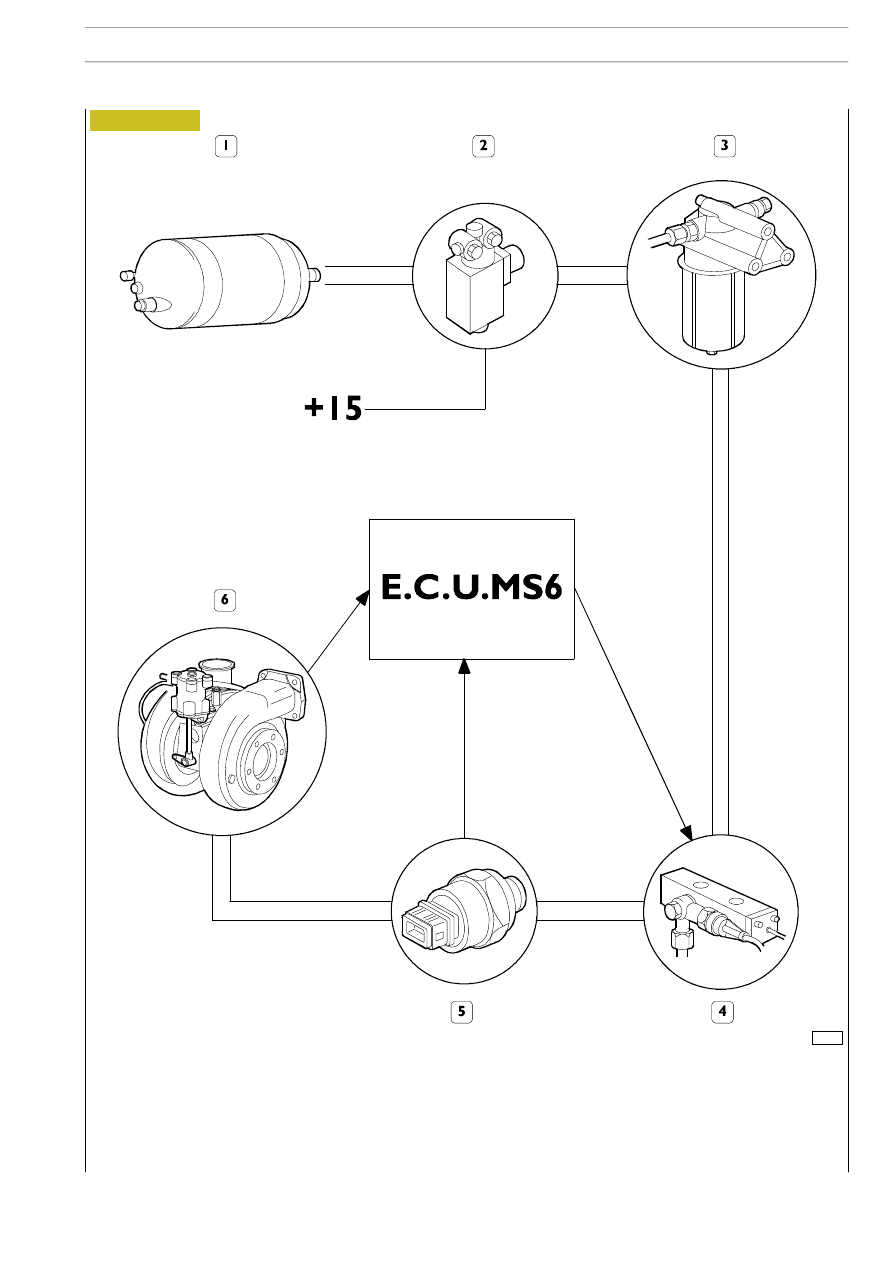

Figure 221

1) Services tank

2) Shut-off solenoid valve

3) Air filter

4) VGT control solenoid valve

5) Actuator pressure sensor

6) Turbine actuator

CONTROL AIR SYSTEM DIAGRAM

71765

217

S

TRALIS

AT/AD

F3A ENGINE
