Iveco Stralis AT/AD. Manual - part 21





45633

Figure 113

Figure 114

Figure 115

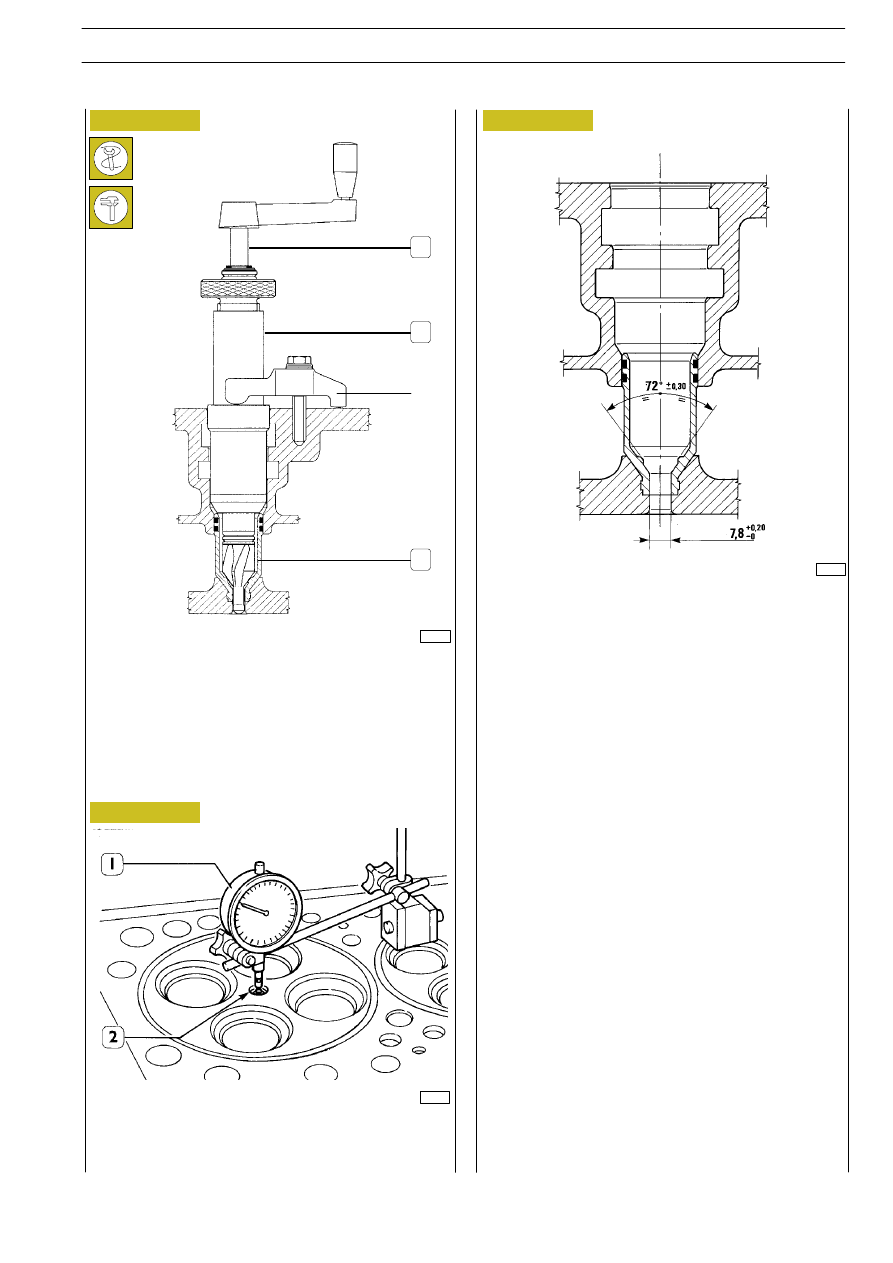

- Remove any residue (1), with tool 99390772 (2), from

the cylinder head groove.

1

2

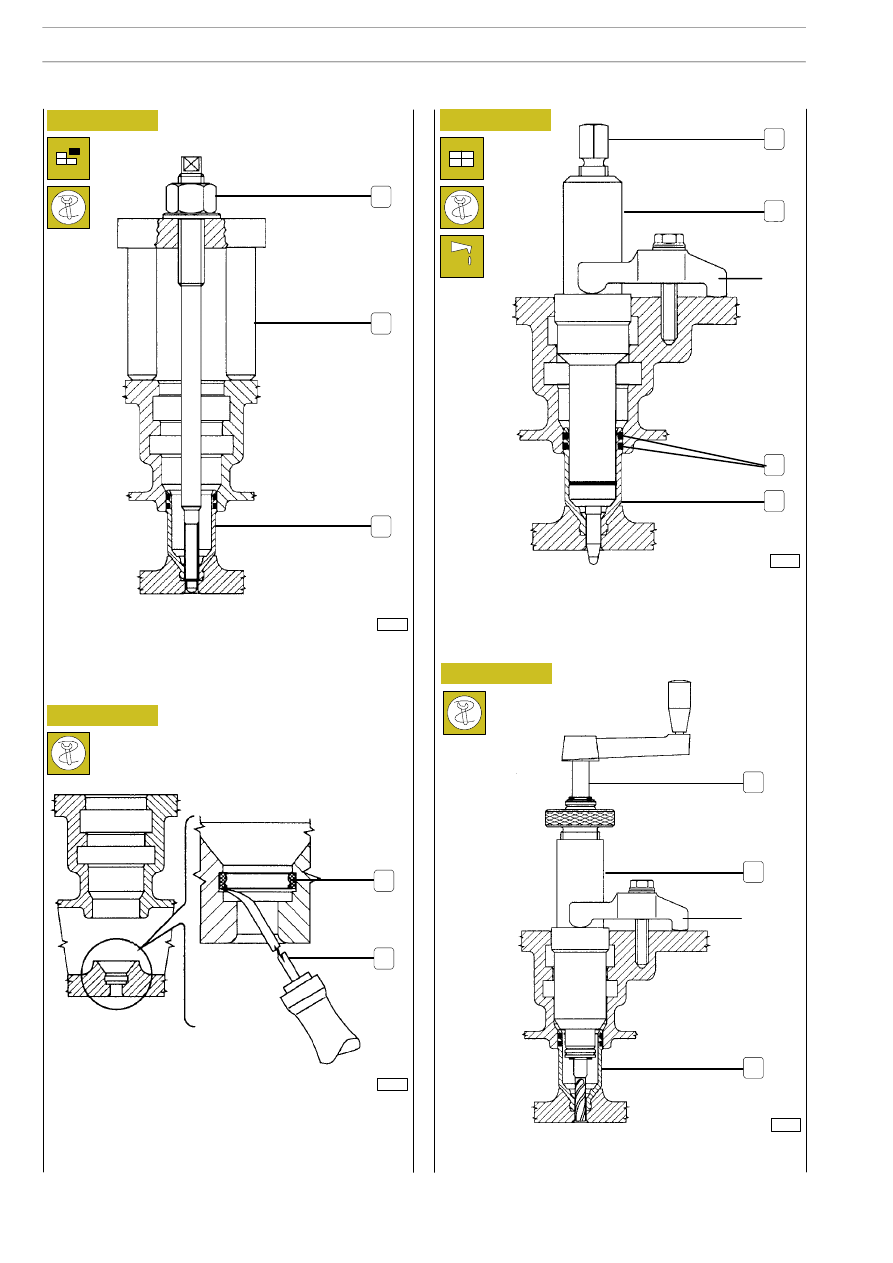

- fasten extractor 99342149 (2) to case (3), by tightening

the nut (1), and pull out the case from cylinder head.

45631

1

2

3

45635

- Lubricate sealing rings (3) and fit them to the case (4);

fix tool 99360554 (2) to the cylinder head by means of
bracket A, install the new case, tighten the screw (1),
upsetting the case lower part.

1

2

4

3

A

45632

Figure 116

- Adjust the casing hole (3) with borer 99394043 (1) and

guide bushing 99394014 (2).

1

2

3

A

70

ENGINE F2B

S

TRALIS

AT/AD

Base - January 2003

45636

47585

Figure 117

Figure 118

- Through miller 99394041 (1) and bushing 99394014 (2),

ream the injector seat in the case (3), check the injector
protrusion from the cylinder head plane which must be
0.7 mm.

Using dial gauge (1), check the protrusion of the injector (2)
which must be 0.7 mm.

Checking protrusion of injectors

1

2

3

A

44909

Figure 119

INSTALLATION DIAGRAM FOR

INJECTOR CASE

ENGINE F2B

71

S

TRALIS

AT/AD

47506

47505

47507

Figure 120

Figure 121

Figure 122

541211

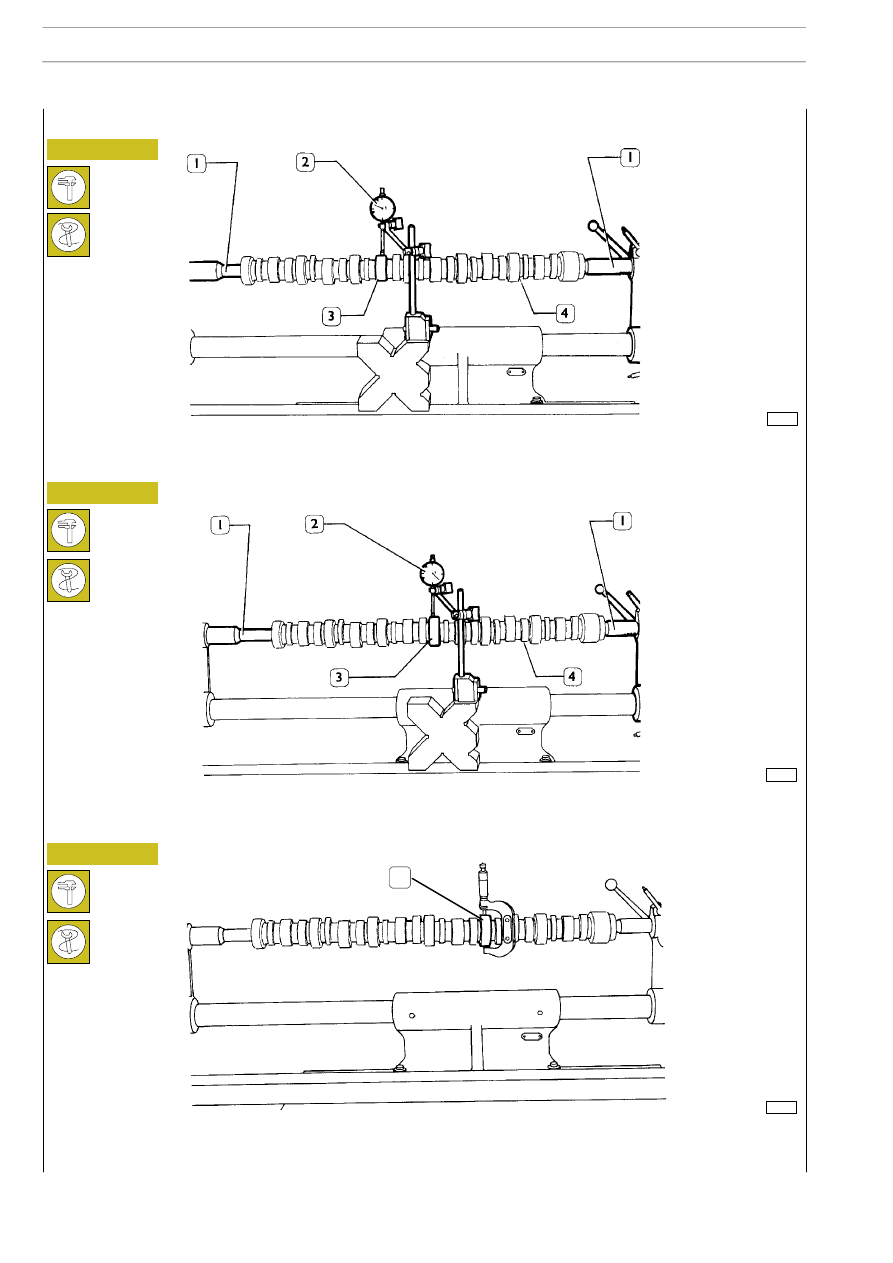

Checking cam lift and pin alignment

When the camshaft (4) is on the tailstock (1), check alignment of supporting pin (3) using a centesimal gauge (2); it must not exceed
0.030 mm. If misalignment exceeds this value, replace the shaft.

In order to check installation clearance, measure bush inner diameter and camshaft pin (1) diameter; the real clearance is obtained
by their difference.
If clearance exceeds 0.150 mm, replace bushes and, if necessary, the camshaft.

Place the camshaft (4) on the tailstock (1) and check cam lift (3) using a centesimal gauge (2); values are shown in table on page
20.

1

72

ENGINE F2B

S

TRALIS

AT/AD

Base - January 2003

TIMING GEAR

The bush surfaces must not show any sign of seizing or
scoring; if they do replace them.

47504

47508

Figure 123

Figure 124

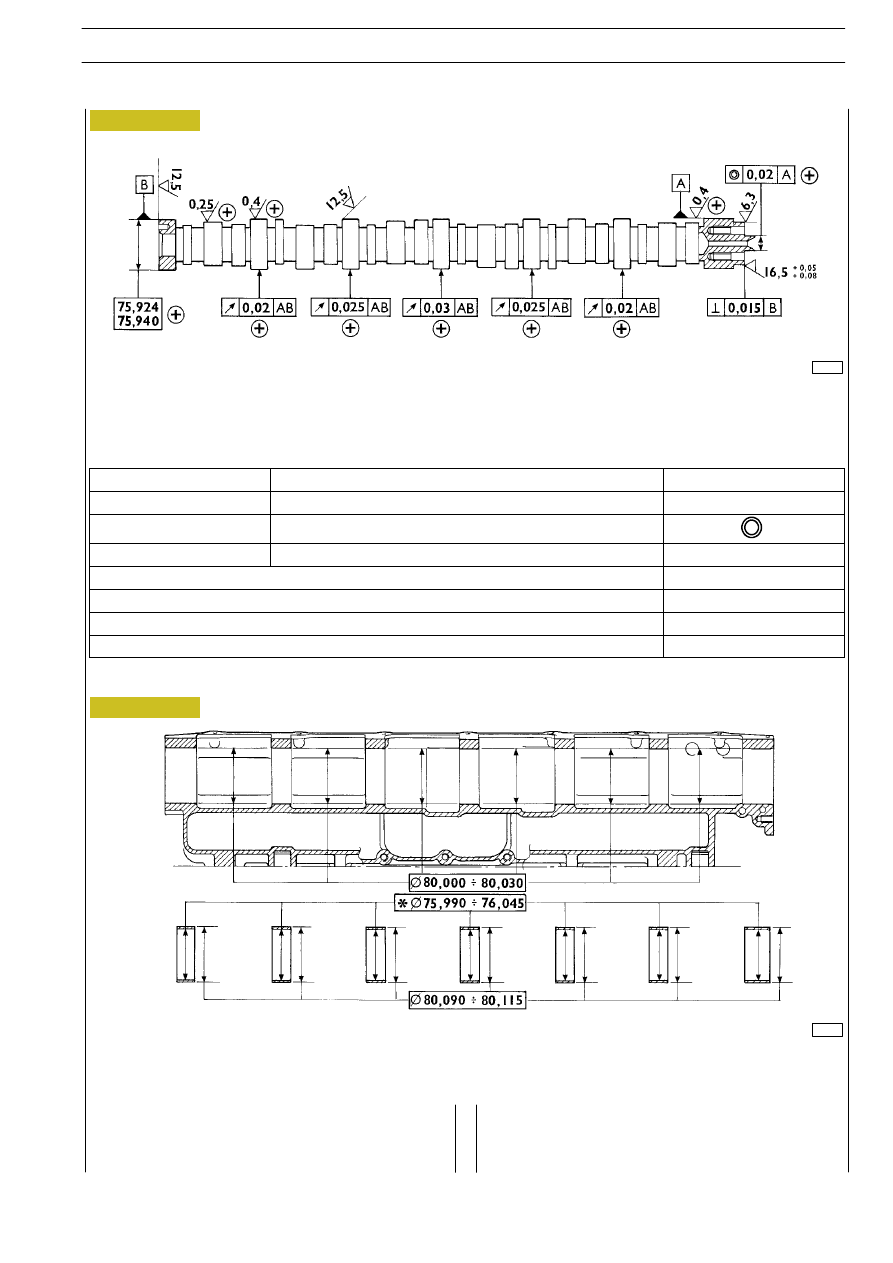

MAIN DATA - CAMSHAFT AND TOLERANCES

The surfaces of shaft supporting pin and cams must be extremely smooth; if you see any sign of seizing or scoring, replace the

shaft and the relative bushes.

MAIN DATA - CAMSHAFT BUSHES AND RELATIVE BLOCK SEATS

* Bush inner diameter after installation

541213

Bushes

Measure the bush inner diameters with a baremeter and replace
them, if the value measured exceeds the tolerance value.
To take down and fit back the bushes, use the proper tool
99360487.

ENGINE F2B

73

S

TRALIS

AT/AD

541210

Camshaft

TOLERANCES

TOLERANCE CHARACTERISTIC

SYMBOL

ORIENTATION

Perpendicularity

⊥

POSITION

Concentricity or coaxial alignment

OSCILLATION

Circular oscillation

↗

IMPORTANCE CLASS ASSIGNED TO PRODUCT CHARACTERISTICS

SYMBOL

CRITICAL

IMPORTANT

⊕

SECONDARY

⊝
