Gearbox actuator

The function of the gear actuator is to continuously exchange information with the electronic control unit for gear selection
and engagement.

It is made up of two electric motors, control cylinders, and respective sensors.

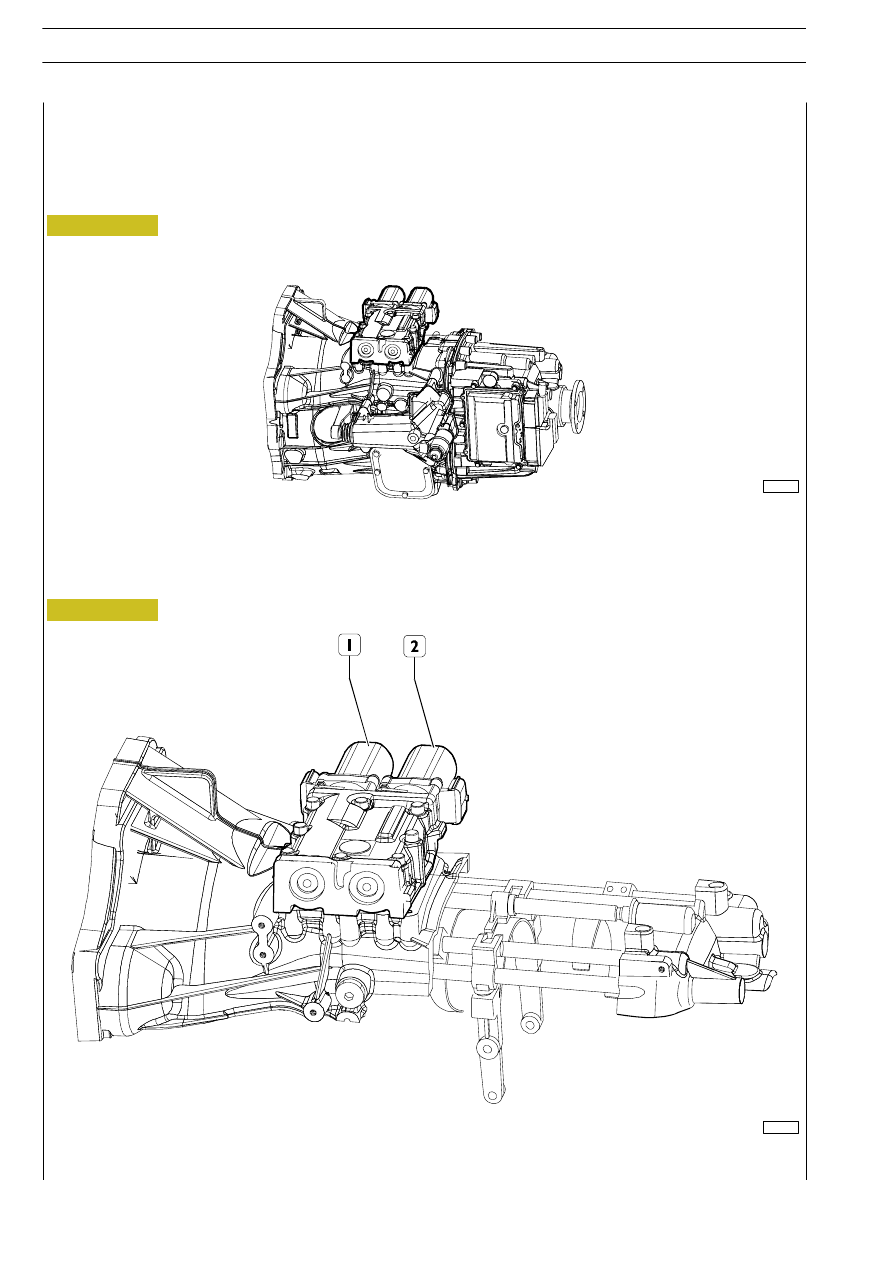

Figure 131/20

90139

Position of actuator

Figure 131/21

101872

1. Gear engaging electric motor - 2. Gear selection electric motor

132/20

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Revi - February 2005

101873

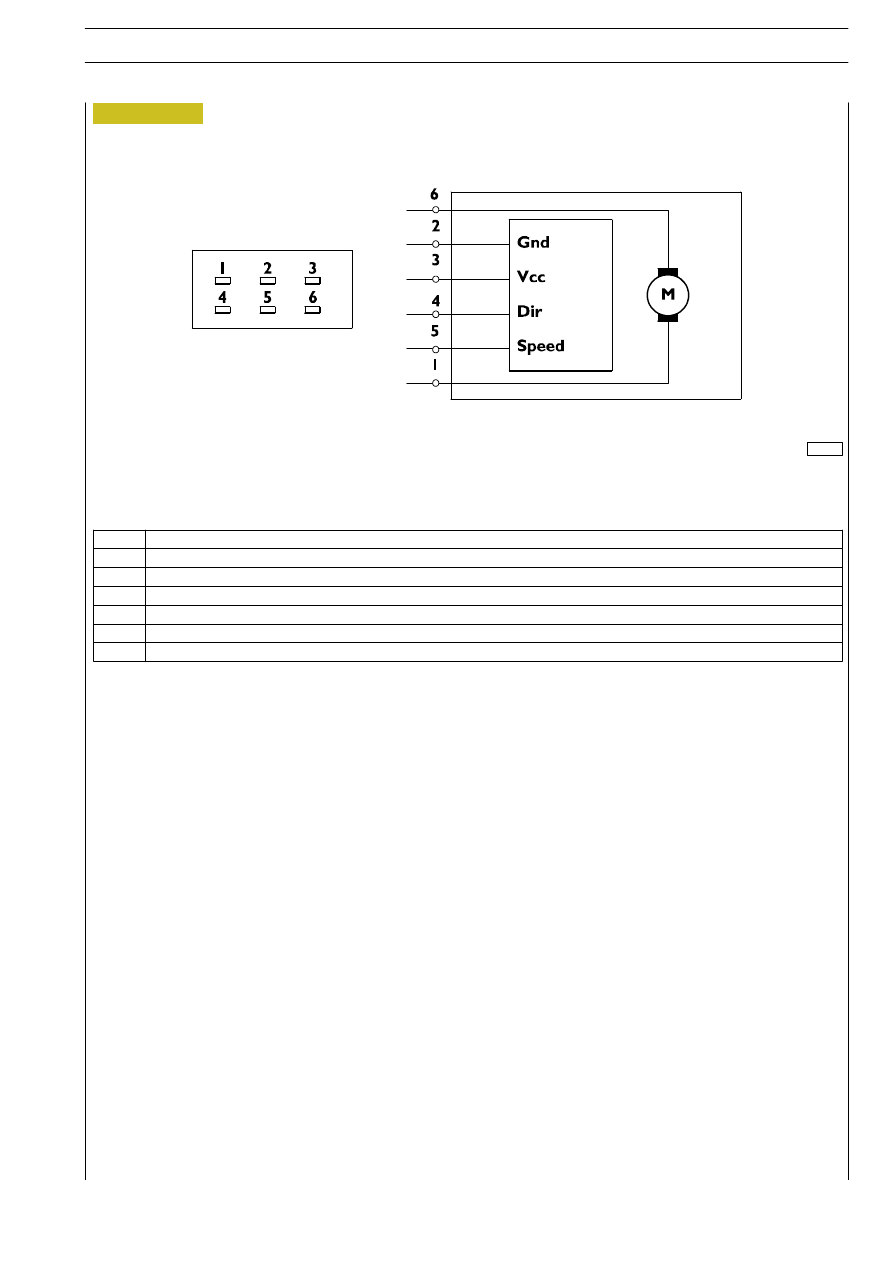

Figure 131/22

Wiring diagram

Characteristics of electric motor

ELECTRIC/ELECTRONIC SYSTEM

132/21

D

AILY

Pin

Function

1

Electric motor negative

2

Earth

3

Sensor voltage signal (5 V)

4

Sensor direction signal

5

Sensor speed signal

6

Electric motor positive

Voltage

12 V

Output

95 W

Torque

0.72 Nm (at 125

°C)

n

max

5400 r.p.m.

Clutch actuator

It is made up of the following:

- a cylinder acting on the clutch engaging/disengaging lever;

- a position sensor that detects the clutch lever stroke, by informing the electronic control unit of the actuating cylinder

position and the clutch plate wear.

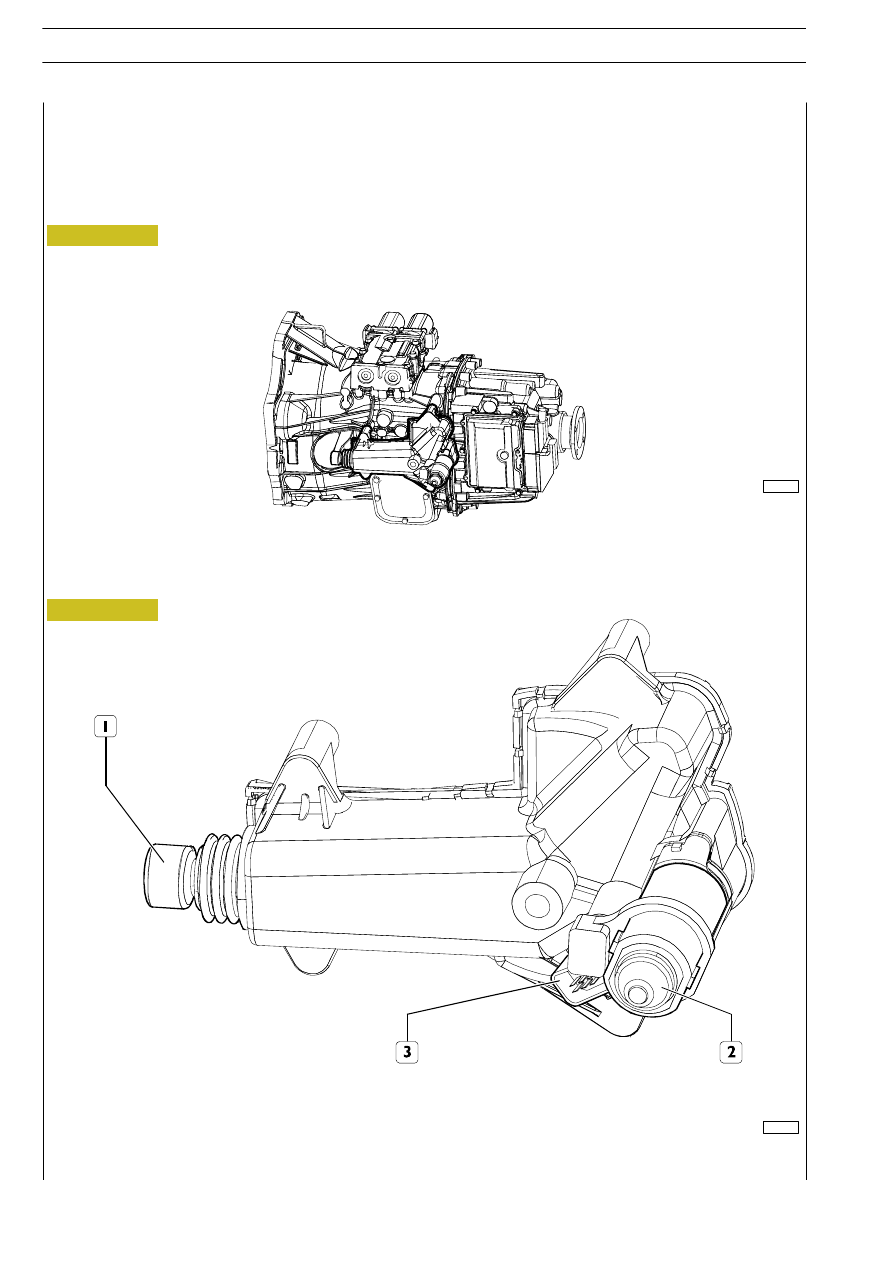

Figure 131/23

90137

Figure 131/24

90138

1. Actuating cylinder - 2. Electric motor - 3. Vehicle electric wiring junction block

132/22

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Revi - February 2005

101873

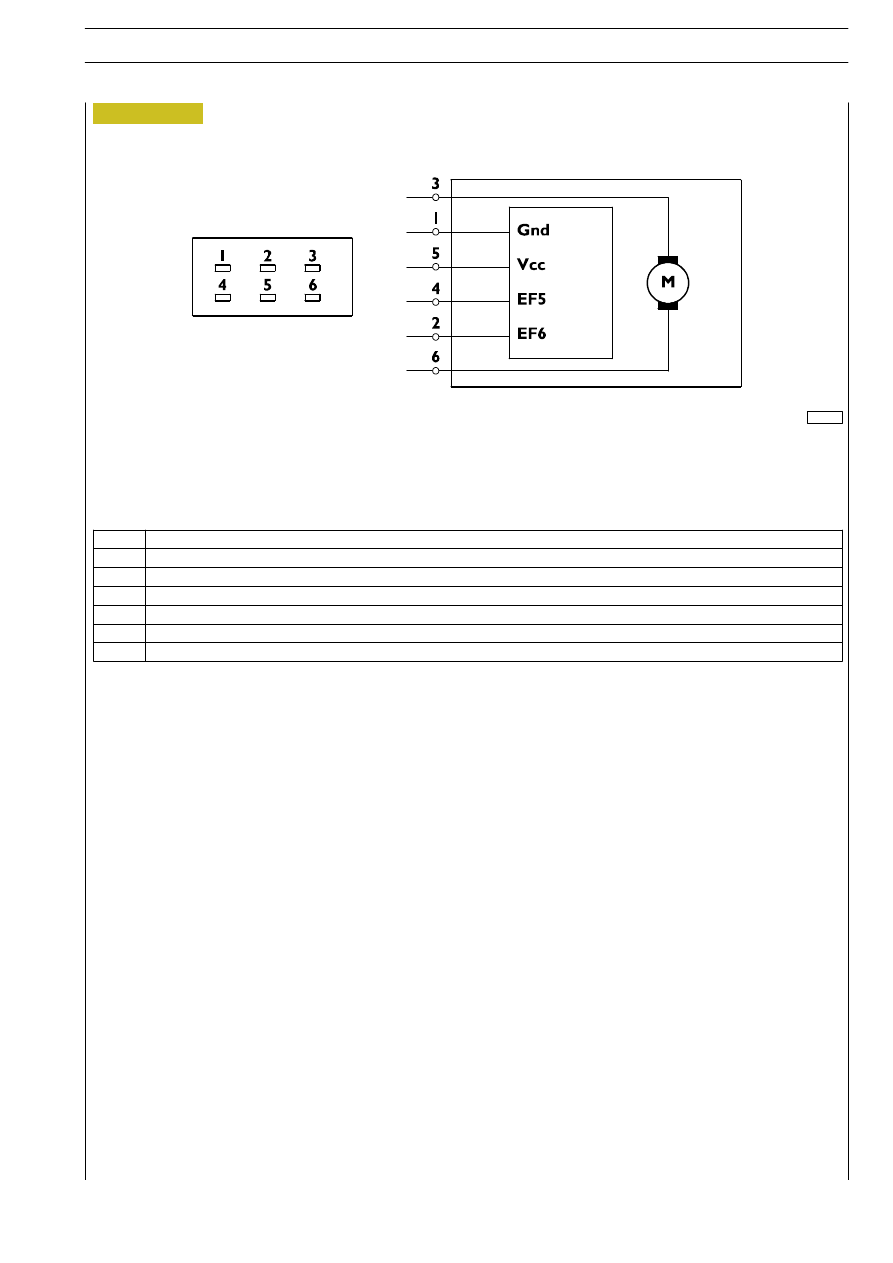

Figure 131/25

Wiring diagram

Characteristics of electric motor

ELECTRIC/ELECTRONIC SYSTEM

132/23

D

AILY

Pin

Function

1

Earth

2

Incremental sensor speed signal

3

Electric motor positive

4

Incremental sensor direction signal

5

Sensor voltage signal (5 V)

6

Electric motor negative

Max. torque

0.65 Nm

No-load revs number

5800 r.p.m.

Output

80 W (0.3 Nm - 2,500 r.p.m.)
