Iveco Daily. Manual - part 379

80

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

1

8163-L

To set of 3 switches for coolant fluid pressure signal

82010B 2

-

Spare

3

5532-G

To instrument cluster with warning lights (connector B pin 11)

Connection between cab/bonnet cable and climate control system cable

82010B

8163

5532

G

L

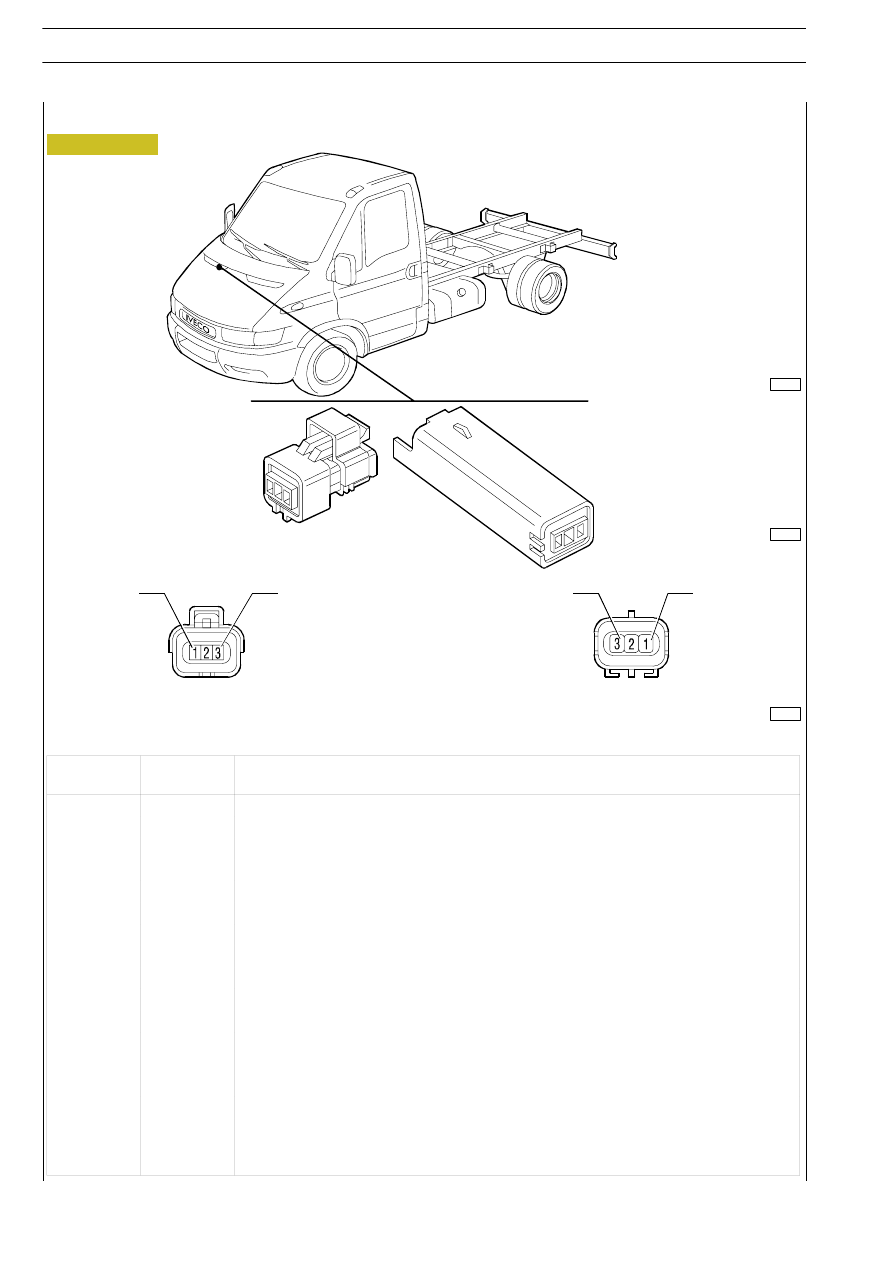

Figure 80

8587

8612

8613

ELECTRIC/ELECTRONIC SYSTEM

81

D

AILY

Ref.

Cable

colour code

Function

1

1196

To 38-pin diagnostic connector (cell 13)

82010C 2

Ċ

Spare

3

2296

To 38-pin diagnostic connector (cell 14)

Connection between cab/bonnet cable and climate control system cable

2296

1196

0000

2296

0000

1196

82010C

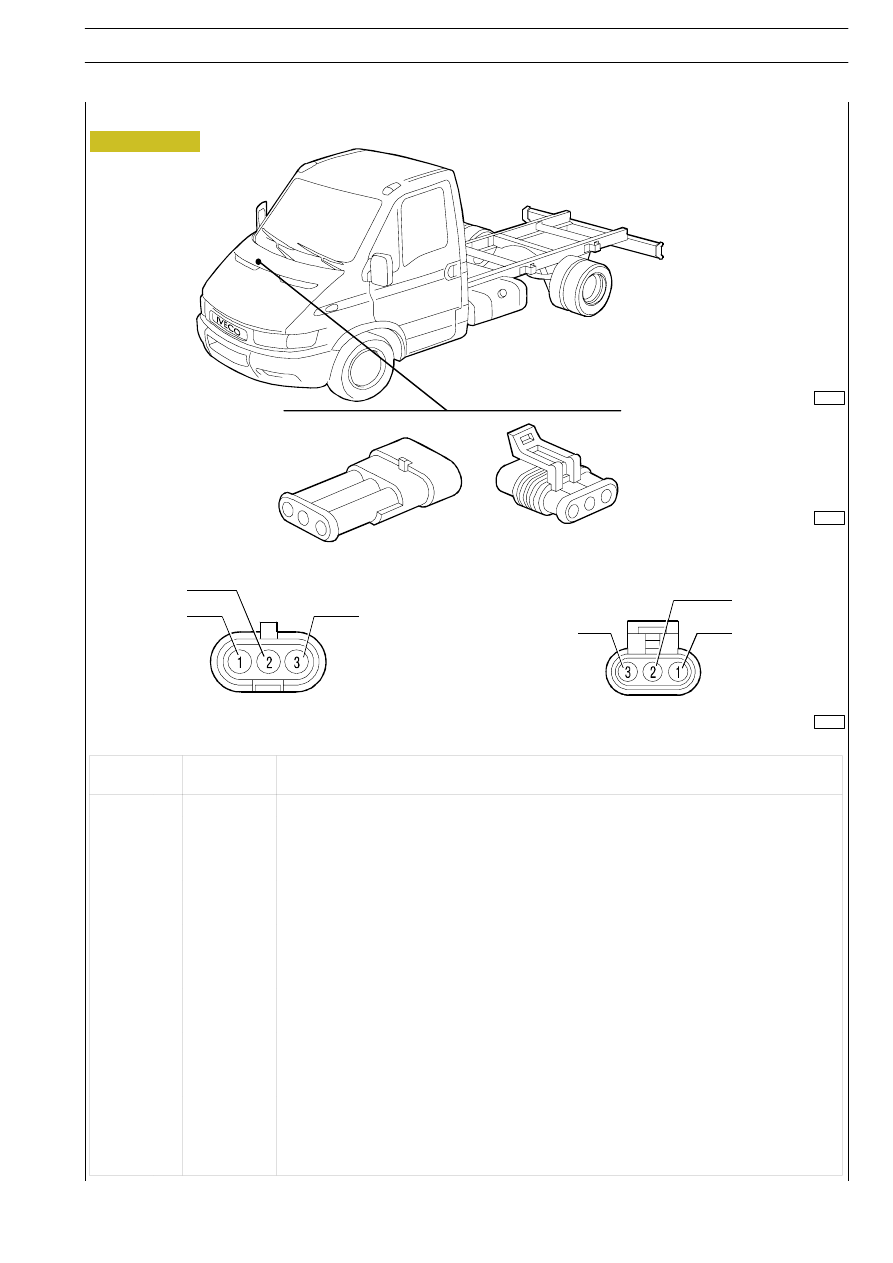

Figure 81

8587

8604

8605

82

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Within this handbook, school-buses are included in the Bus

version. If compared to other vehicles, Buses are provided

with different interior lighting harness.

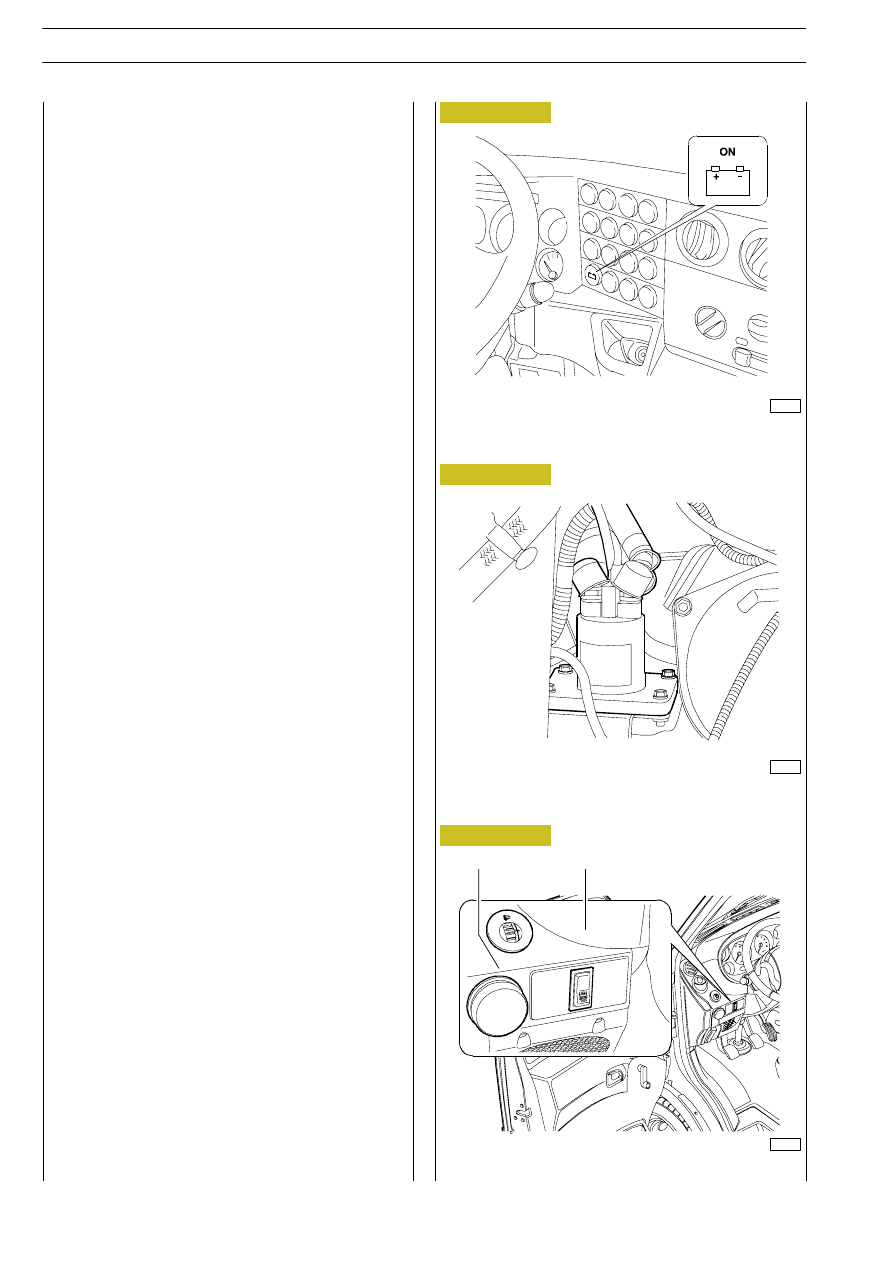

The TGC switch position on dashboard panel is shown in the

Push-button  location  Figure  82  while  the  main  switch  is

located  in  the  engine  compartment  near  the  oil  filter

(Figure 83). To turn the TGC off, turn the ignition key-switch

to  STOP  and  turn  off  the  general  safety  switch    52029

Figure 84 ref. 1, on the left of the steering wheel.

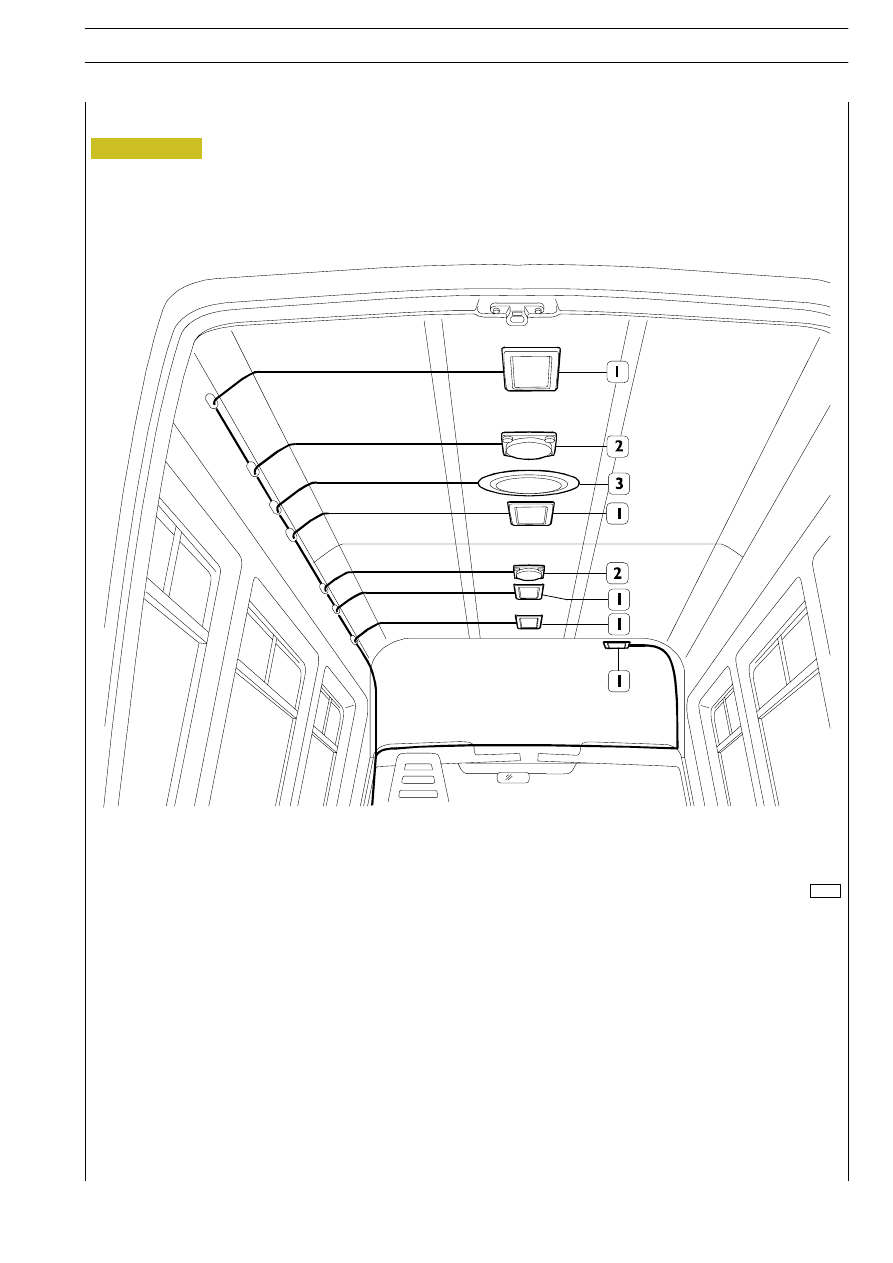

A perspective view of  the interior lighting harness is provided

in Figure 85.
Figure 84 ref. 2 shows the fan control switch.

TGC CONTROL SWITCH

VOLTAGE MAINS REMOTE SWITCH

1. General safety switch - 2. Fan control switch

1

2

Figure 82

Figure 83

Figure 84

73728

73717

73712

ELECTRIC/ELECTRONIC SYSTEM

83

D

AILY

Perspective view of Vendor-derived Bus version interior lighting harness

1. Interior lighting - 2. Driver loudspeaker provisions - 3. Fan

Figure 85

73716
