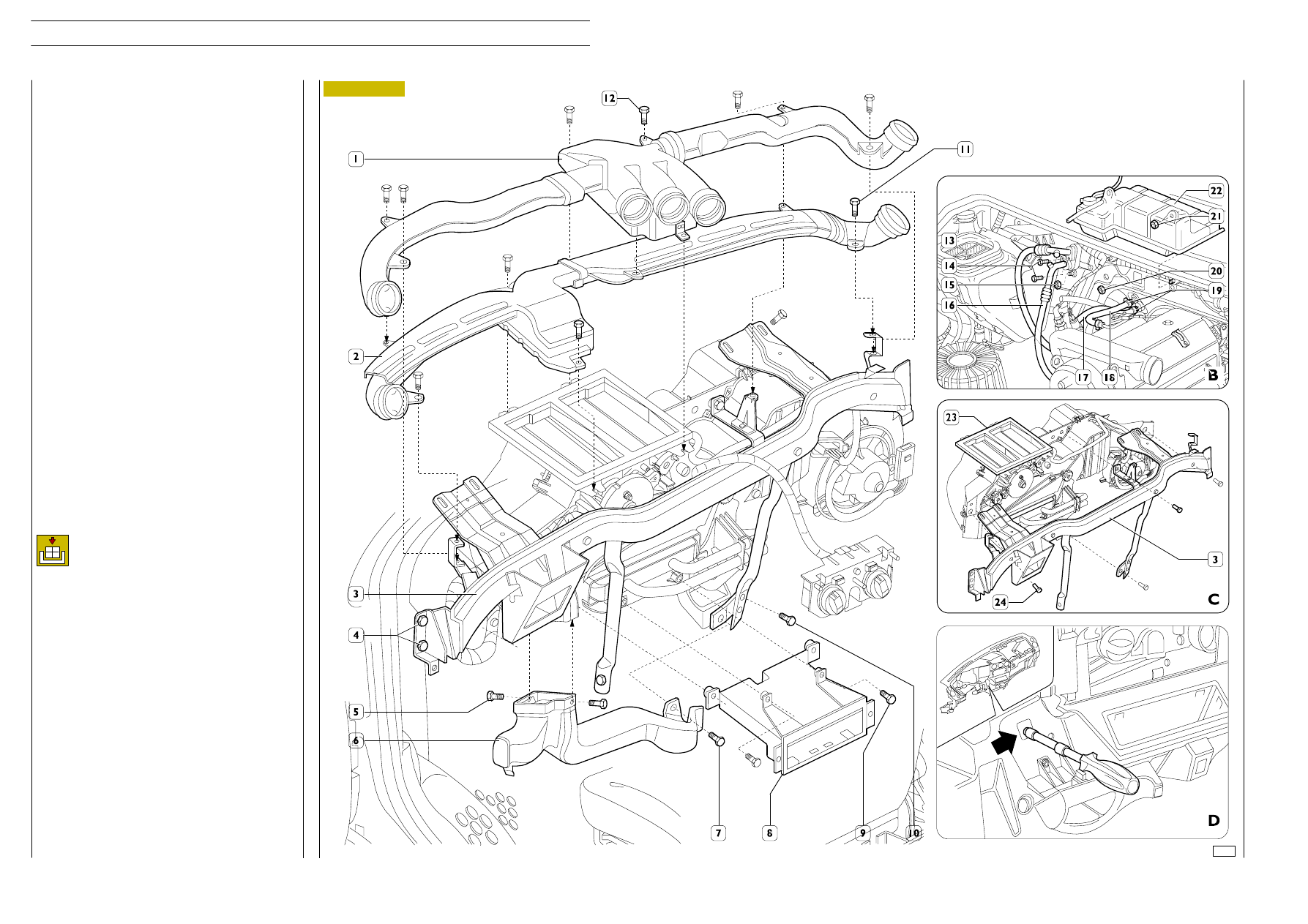

- Disconnect the ventilation duct (1) unscrewing the fixing

screws (12).

- Disconnect the demisting duct (2) unscrewing the fixing

screws (11).

- Remove the radio mounting box (8) unscrewing the fixing

screws (9).

- Disconnect the duct distributing air towards the feet (6)

unscrewing the fixing screws (5) and (7). Remove the
bonnet opening cable from the framework.

Operations from the bonnet side (Detail B).

- Unscrew the fixing nuts (21). Remove and shift the

expansion liquid reservoirs (22).

- Remove the seal clamps (19) and disconnect the delivery

and return pipes (17) and (18) for the heater water.

- Unscrew the screws (14) and disconnect the pipes (13)

and (16) supplying the evaporator.

- Unscrew the nuts (15) securing the flange.

- Unscrew the nuts (20) securing the heater on the union

side.

Operations in the cab.

- Unscrew the nuts (4) and screws (10) and move the

framework back together with the heater unit.

- Disconnect the electrical connections from the heater unit

and cut the cabling retainer clamps.

- Unscrew the screws (24) securing the heater unit (23) to

the cross member (3) (detail C).

Figure 16

Refitting

For refitting, position the fascia covering and retain it at the
point shown in detail D. Then continue by carrying out the
operations described for removal in reverse order, observing
the required tightening torques for the screws and/or nuts.
Afterwards, check that:

- the engine coolant is at the right level;

- the gas in the air-conditioning system is at the right

pressure;

- the system and components involved in the above

procedure work properly.

52293

14

CAB AIR-CONDITIONING

D

AILY

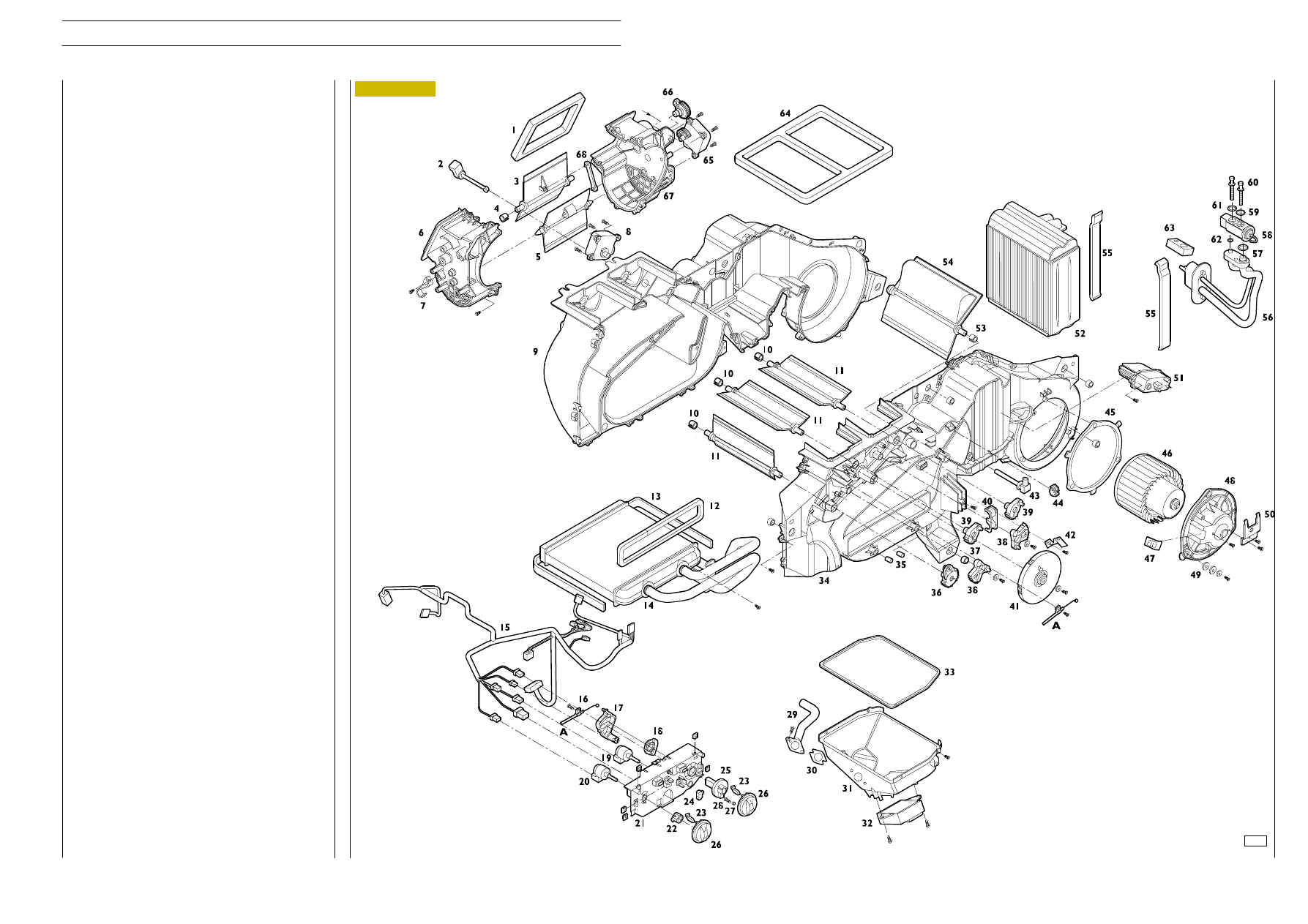

Components

Figure 17

1. Strip on A.I. flange - 2. Treated air sensor - 3. Front door
hatch - 4. Distribution bushing - 5. Recirculation door - 6. LH
air intake box - 7. Cond. drain pipe retaining bracket - 8. Mixing
actuator - 9. Rear box - 10. Distribution bushing - 11.
Complete distribution door - 12. Strip - 13. Strip - 14.
Radiating mass - 15. Wiring harness - 16. Tie rod - 17.
Distribution lever - 18. MAX DEF cam - 19. Fan potentiometer
- 20. Mixing potentiometer - 21. Control mounting - 22. Knob
adapter ring - 23. Prism - 24. Complete microswitch - 25.
Control pin - 26. Knob - 27. Cap spring - 28. Cap - 29.
Condensation drain pipe - 30. Strip - 31. Condensation drain
tub - 32. Control unit - 33. Condensation drain tub strip - 34.
Front box - 35. Self-tapping insert - 36. Mixing/foot door lever
- 37. Bushing - 38. Transmission - 39. Vent./demist. door lever
- 40. Water pipe fixing U-bolt - 41. Distribution cam - 42.
Control mounting bracket - 43. Anti-frost sensor - 44. Wiring
retainer clamp - 45. Fan strip - 46. Electric fan - 47. Connection
cover - 48. Motor mounting - 49. Spacer - 50. Connector
bracket - 51. Electronic control - 52. Evaporator - 53.
Distribution bushing - 54. Complete distribution door - 55.
Evaporator strip - 56. Pipe - 57. OUT O-ring - 58. Expansion
valve - 59. OUT O-ring - 60. Fixing screw - 61. IN O-ring - 62.
IN O-ring - 63. Pipe passage strip - 64. Pipe strips - 65. A.I.
actuator - 66. A.I. door lever - 67. RH air intake box - 68. Tie
rod

52294

CAB AIR-CONDITIONING

15

D

AILY

553230

”M. MARELLI” TYPE HEATER/

AIR-CONDITIONER UNIT

16

CAB AIR-CONDITIONING

D

AILY

PROCEDURE FOR EMPTYING AND
REFILLING THE AIR-CONDITIONING
SYSTEMS WITH R134A REFRIGERANT

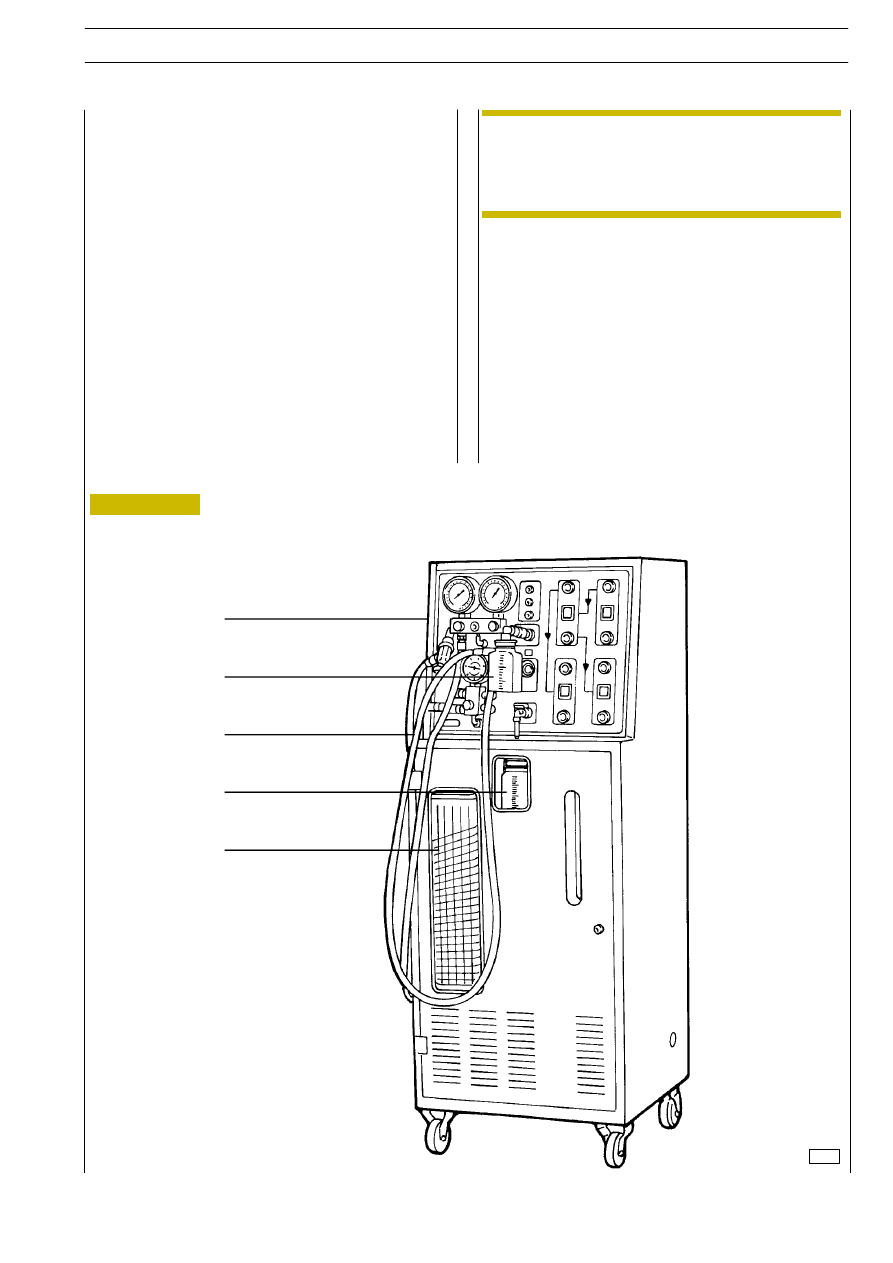

R134A

refrigerant

recovery

and

refilling

station (99305146)

This station has been made to be used on all air-conditioning/
heating systems for motor vehicles using R134A gas.

By connecting the station to a refrigerating system the gas it
contains can be recovered, cleaned and made ready to be
reloaded into the system or be transferred to an external
container. In addition, it is possible to see the amount of oil
taken from the system, restore it and ”empty” the system.

To be operative, the station needs to absorb approximately
3 kg of refrigerant.

For prompt use it is advised to have at least 2 kg of refrigerant
in the filler cylinders and to keep the station as level as possible.

The station is composed of:

1

control panel;

2

container to restore any oil recovered when unloading;

3

flexible hoses;

4

container to collect any oil recovered from the system;

5

filler cylinder with graduated scale revolving.

1

2

3

4

5

50631

Figure 18

This procedure does not describe the phases of
loading and unloading refrigerant to and from
external and internal containers or maintenance.
Therefore, please refer to the operating and
maintenance manual of the appliance.

NOTE
