REAR MECHANICAL SUSPENSIONS

D

AILY

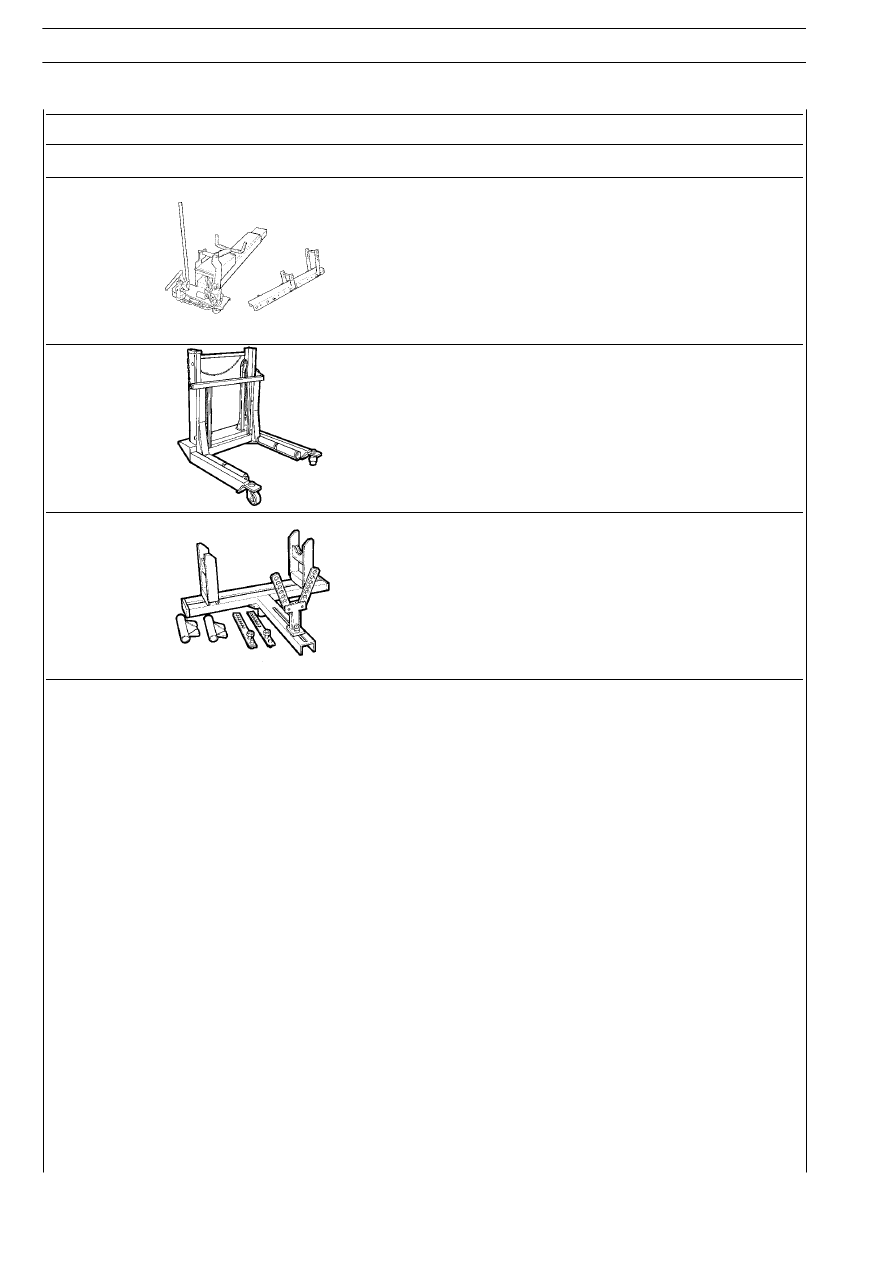

TOOLS

TOOL NO.

DESCRIPTION

99306064

Hydraulic trolley to support leaf spring during removal and refitting

99321024

Hydraulic trolley for wheel removal and refitting

99370617

Bracket for removal - refitting and/or support of rear axle

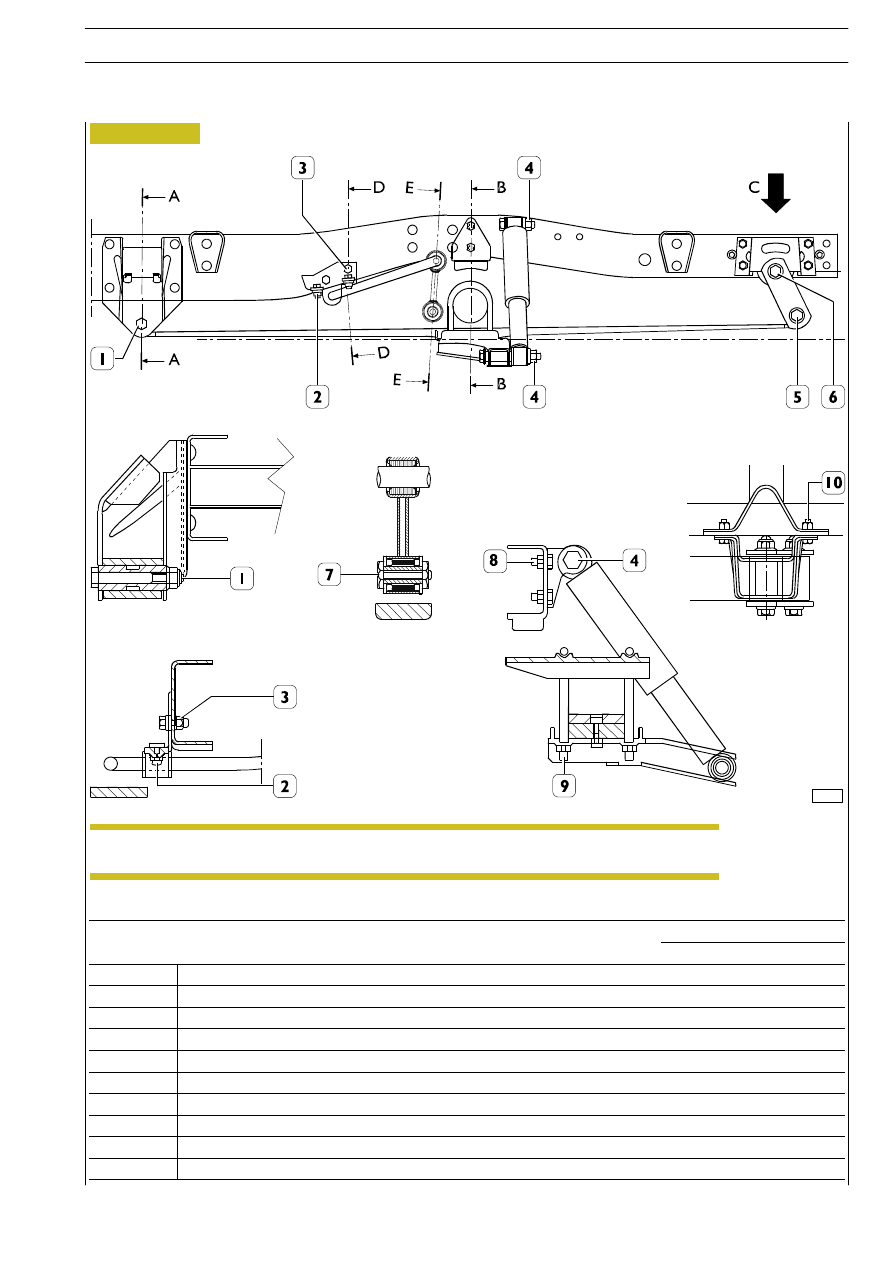

SECTION D-D

SECTION A-A

SECTION E-E

SECTION B-B

Figure 88

50813

SEEN FROM C

The diagram refers to vans with wheelbase 3000 - 3300 mm.

NOTE

REAR MECHANICAL SUSPENSIONS

75

D

AILY

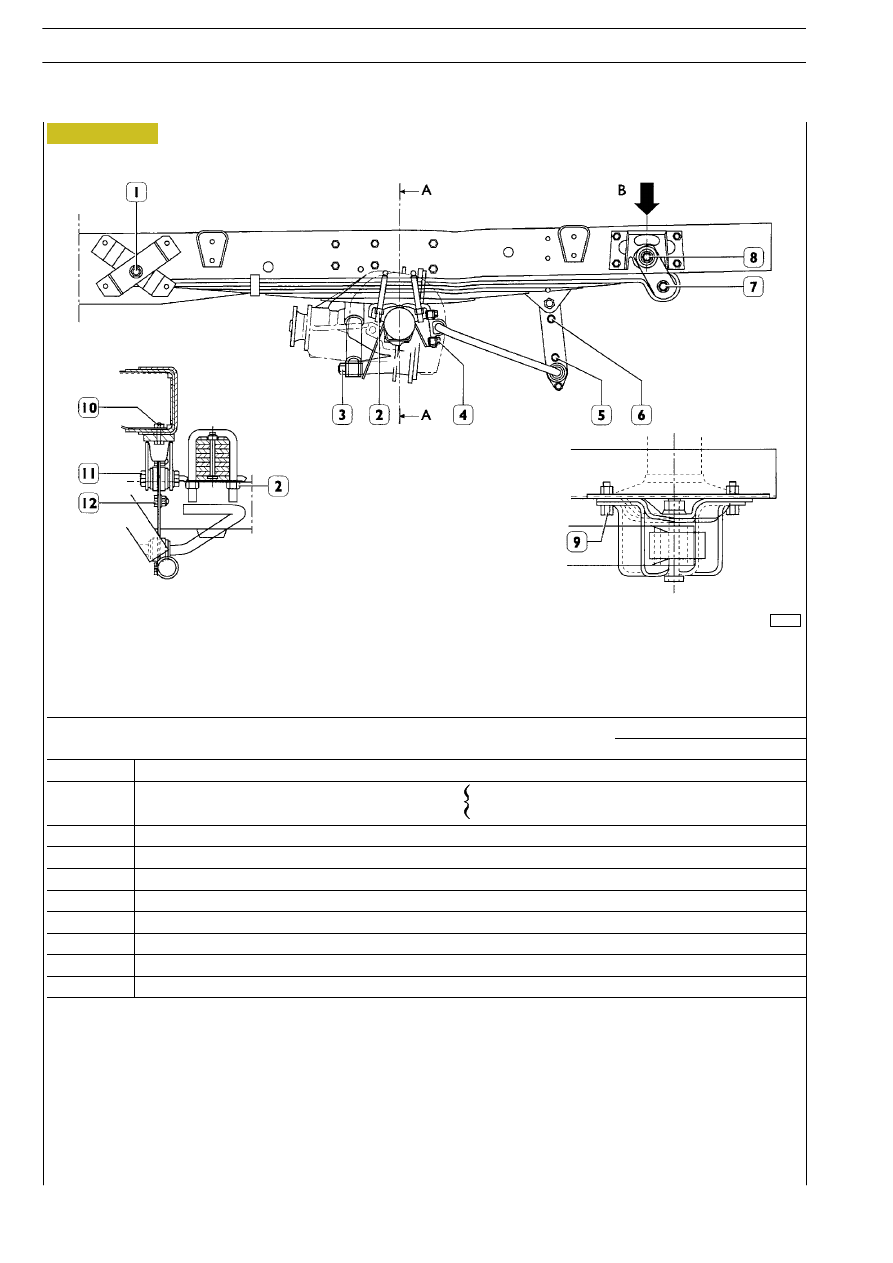

TIGHTENING TORQUES
Vehicles 29 L - 35 S

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

M16 nut for screw securing front leaf spring

139

÷ 170

13.9

÷ 17

2

M10 screw for nut securing stabilizer bar support cap

26.4

÷ 35.3

2.6

÷ 3.5

3

M10 nut for screw securing stabilizer bar support

26.4

÷ 35.3

2.6

÷ 3.5

4

M16 nut for screw securing top and bottom shock absorber

124

÷ 152

12.4

÷ 15.2

5

M16 screw for nut securing rear leaf spring

139

÷ 170

13.9

÷ 17

6

M16 screw for nut securing shackle to rear mounting

130

÷ 170

13

÷ 17

7

M10 screw for nut securing stabilizer bar anchoring connecting rod to the rear axle

26.4

÷ 35.3

2.6

÷ 3.5

8

Nut for screw securing shock absorber top mounting to the chassis frame

47

÷ 58

4.7

÷ 5.8

9

M12 nuts for stands securing leaf spring to the rear axle

98

÷ 120

9.8

÷ 12

10

M10 nuts for screws securing leaf spring rear mounting

43

÷ 53

4.3

÷ 5.3

Figure 89

50814

SECTION A-A

SEEN FROM B

76

REAR MECHANICAL SUSPENSIONS

D

AILY

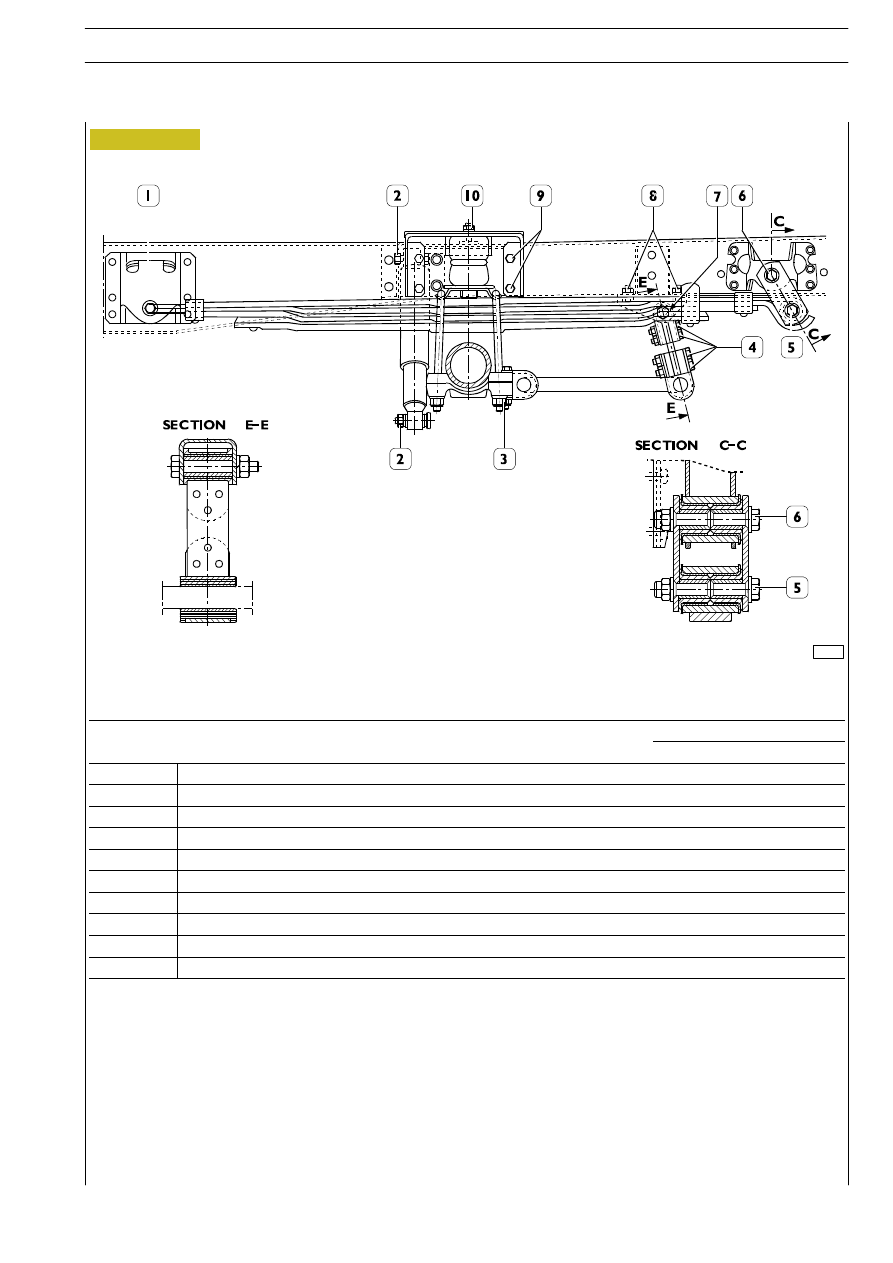

TIGHTENING TORQUES
Vehicles 35 C - 40 C - 45 C- 50 C

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

M16 nut for screw securing front leaf spring

139

÷ 170

13.9

÷ 17

2

Nuts for stands securing leaf spring to the rear axle

M 14
M16

74.5

÷ 91.2

113

÷ 170

7.4

÷ 9.1

11.3

÷ 17

3

M16 nut for screw securing top and bottom shock absorber

124

÷ 152

12.4

÷ 15.2

4

M10 nut for screw securing stabilizer bar support cap

26.4

÷ 35.3

2.6

÷ 3.5

5

M10 nut for screw joining stabilizer bar anchoring connecting rods

26.4

÷ 35.3

2.6

÷ 3.5

6

M16 screw for nut securing connecting rod to mounting

179.4

÷ 220.6

17.9

÷ 22

7

M16 screw for nut securing rear leaf spring

139

÷ 170

13.9

÷ 17

8

M16 screw for nut securing shackle to rear mounting

139

÷ 170

13.9

÷ 17

9

M10 screw for nut securing connecting rod mounting to the chassis frame

43

÷ 53

4.3

÷ 5.3

10

M8 screw for nut securing buffer to the chassis frame

26.4

÷ 35.3

2.6

÷ 3.5

Figure 90

62937

REAR MECHANICAL SUSPENSIONS

77

D

AILY

TIGHTENING TORQUES
Vehicles 60C - 65C

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

Screw for front leaf spring fastening nut

186

÷ 152

18.6

÷ 15.2

2

M16 nut for upper and lower shock absorber fastening screw

92

÷ 74

9.2

÷ 7.4

3

Nut for stands fastening leaf spring to rear axle

150

÷ 190

15.3

÷ 19.3

4

Nut for screw fastening brackets and spacers to stabilizer bar supporting rod

5

Screw for rear leaf spring fastening nut

186

÷ 152

18.6

÷ 15.2

6

Screw for nut fastening connecting rods to support

186

÷ 152

18.6

÷ 15.2

7

Nut for screw fastening stabilizer bar spacer and rod to support

109.9

÷ 137.7

11.2

÷ 14

8

M10 screw for nut fastening support to chassis

26.4

÷ 32.3

2.7

÷ 3.3

9

Screw for nut fastening cross member to chassis

71.7

÷ 87.7

7.3

÷ 8.9

10

Nut fastening bumper to chassis

49

÷ 40

4.9

÷ 4
