34

AXLE 5819

D

AILY

Base - May 2004

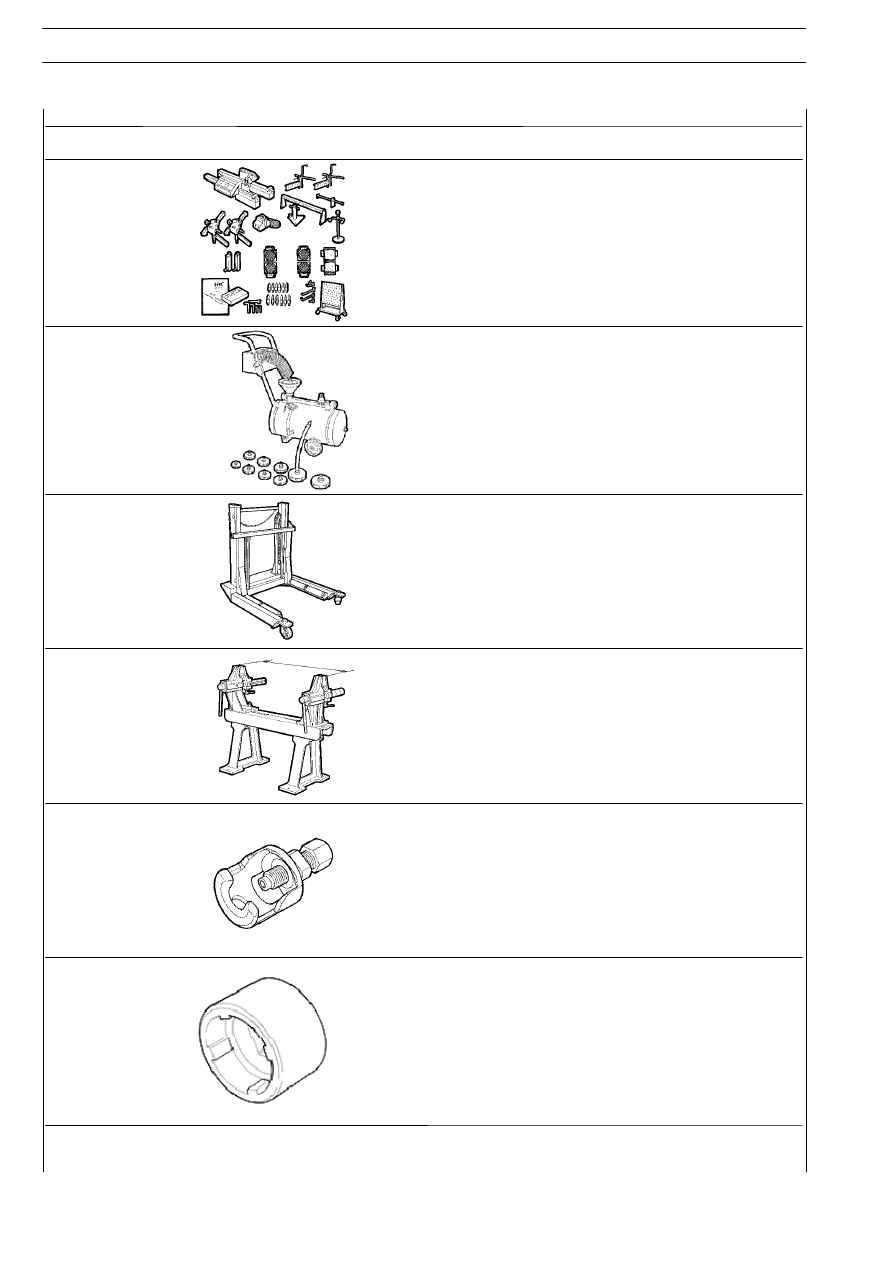

TOOL NO.

DESCRIPTION

99305354

Portable optical reading tool for checking wheel trim

99306010

Apparatus to purge air from brakes and clutch

99321024

Hydraulic trolley for removing/refitting wheels

99322215

Driving and steering axle overhaul stand

99347074

Tool for extracting steering tie rod king-pins

99357144

Wrench for spindle pin ring nut

AXLE 5819

35

D

AILY

TOOLS

TOOL NO.

DESCRIPTION

99370496

Tool for wheel hub assembly

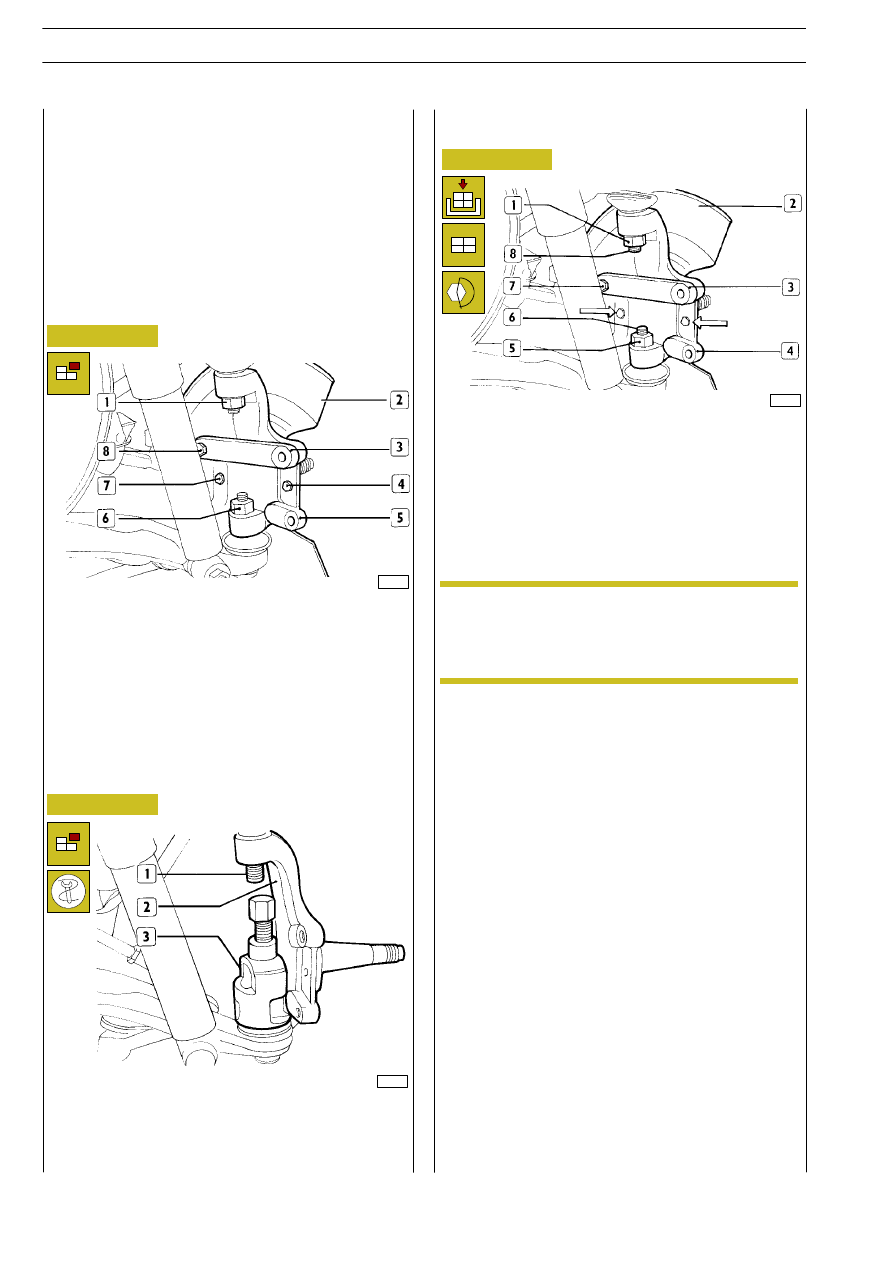

Set upper and lower lever kingpins (6 and 8) into stub axle
seat (4) then tighten self-locking nuts (1 and 5) to the
prescribed torque.

Refit steering lever (3) on stub axle by tightening the relevant
fixing screw and nut (7) to the prescribed torque.

Refit dust cover (2) to stub axle by means of the proper
screws indicated with arrows.

19026

19027

19028

Figure 3

Removal

REPAIR OPERATIONS

The following paragraphs describe the overhaul operations
that differ from axle 5818 operations.
To remove and refit axle 5819, proceed in a similar manner
as for axle 5823.
Adjustment values, tightening torque values and equipment
are those specified in this chapter.

520610

AXLE 5819 OVERHAUL

520611

Stub axle removal and refitting

Remove wheel hub as described in the relevant chapter
(operation 520620) concerning axle 5817.

Remove from stub axle (5):

- dust cover (2) by loosening screw (7);

- steering lever (3) by loosening screw (8);

Loosen kingpin (1 and 6) fixing nuts from stub axle (5).

Refitting

Use tool 99347074 (3) to remove kingpin (1) from stub axle
(2) then remove the latter.

Figure 4

Figure 5

Self-locking nuts (1 and 5) cannot be reused after
removing.

Refit wheel hub as described in the relevant
chapter (operation 520620) concerning axle 5818.

NOTE

36

AXLE 5819

D

AILY

Base - May 2004
