62909

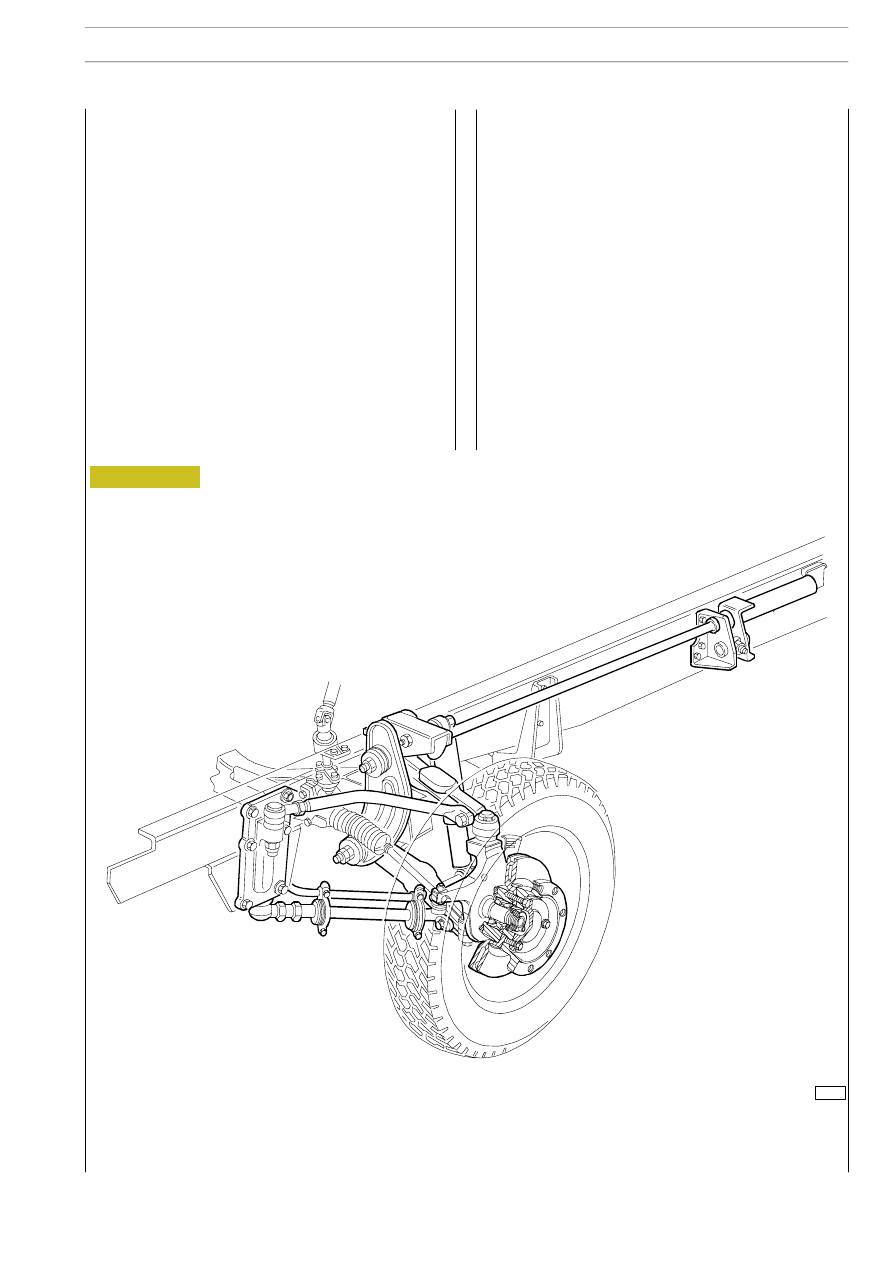

The front axle 5823 has independent wheels.

It is basically composed of:

- stub axles;

- wheel hubs;

- suspension arms.

The stub axles are also the end elements of the suspension.

They are connected to the top and bottom suspension arms
by swivel heads that allow turning the stub axle.

The brake calipers and steering levers are secured on the
king-pin of the stub axles.

The hubs are supported on the stub axle pins by
Unit-Bearings, which need no adjustment or lubrication.

Figure 1

AXLE 5823

39

D

AILY

DESCRIPTION

40

AXLE 5823

D

AILY

Base - May 2004

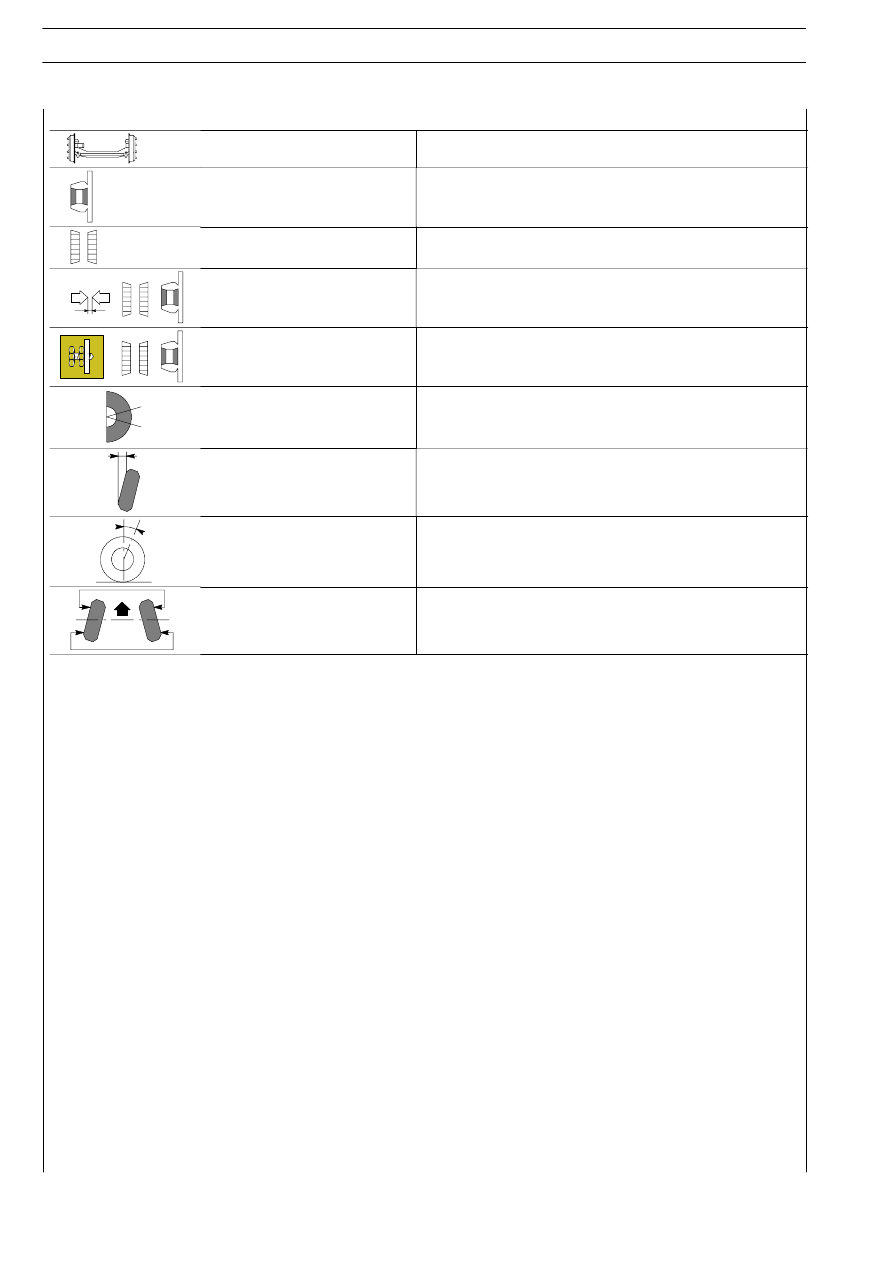

Axle type

5823

WHEEL HUBS

Wheel hubs bearings

UNIT BEARING

Hub bearings end play

0.11

÷ 0.14

Wheel hub bearings play
adjustment

Not Adjustable

Fixing nut torque tightening

WHEEL GEOMETRY

Wheel camber angle
(vehicle at static load)

1

o

± 20’

Wheel caster angle
(vehicle at static load)

2

o

30’

± 20’

Wheel toe-in
(vehicle at static load)

2.5

± 1 mm

74742

FRONT AXLE 5823

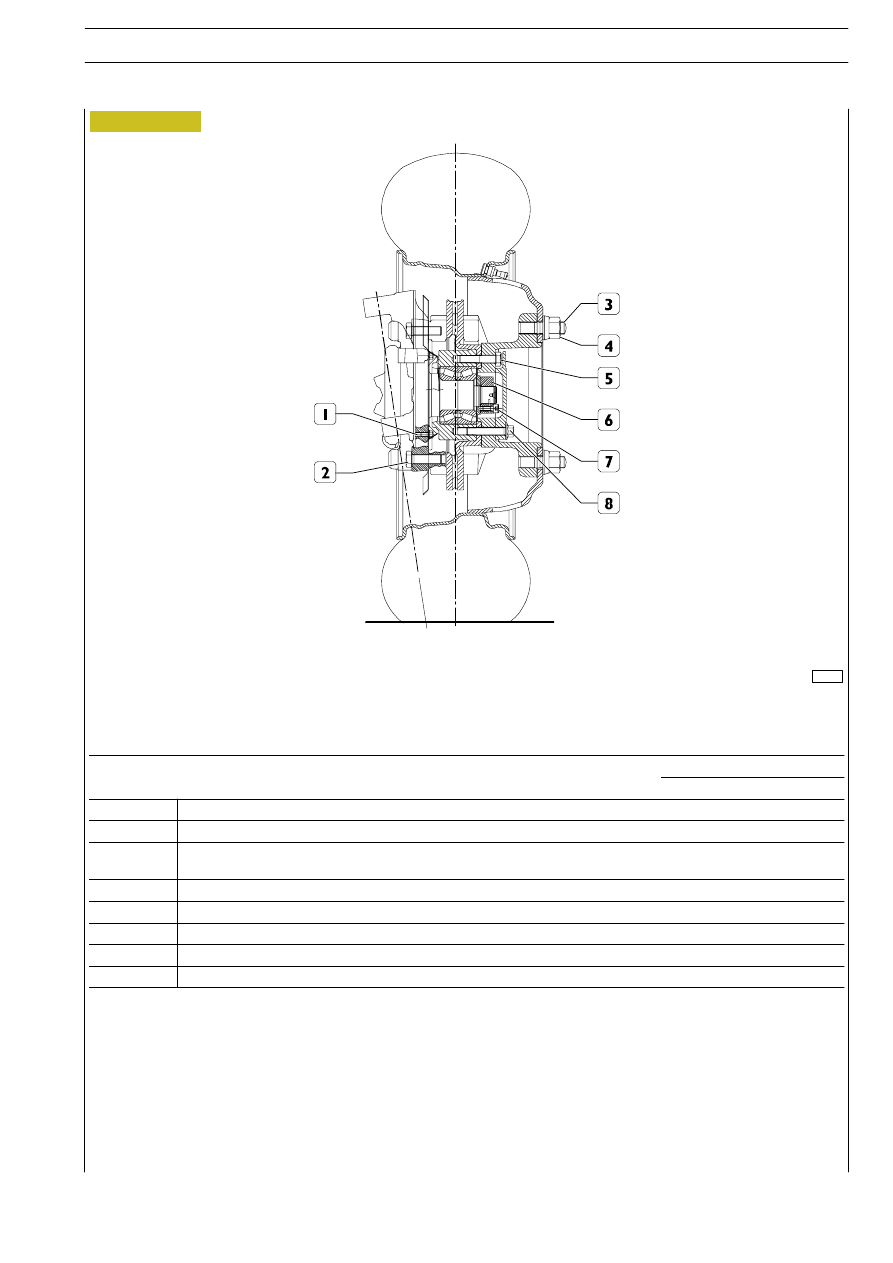

Figure 2

AXLE 5823

41

D

AILY

TIGHTENING TORQUES

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

Screw securing guards to stub axle

176

÷ 217

17.6

÷ 21.7

2

Screw securing caliper to stub axle

6

÷ 7.5

0.6

÷ 0.7

3

Stud fixing to brake disc
(apply LOCTITE 270 sealant on the thread)

52

÷ 64

5.2

÷ 6.4

4

Nut securing wheel

284.5

÷ 343.3 28.4 ÷ 34.3

5

Screw securing brake disc to wheel hub

98

÷ 108

9.8

÷ 10.8

6

Ring nut securing wheel hub

363

÷ 441

36.3

÷ 44.1

7

Ring nut fastening screw

19.6

÷ 23.5

1.9

÷ 2.3

8

Cover fastening screw

98

÷ 108

9.8

÷ 10.8
