Iveco Daily. Manual - part 264





52260

52259

61670

61669

Figure 17

Figure 18

Figure 19

Figure 20

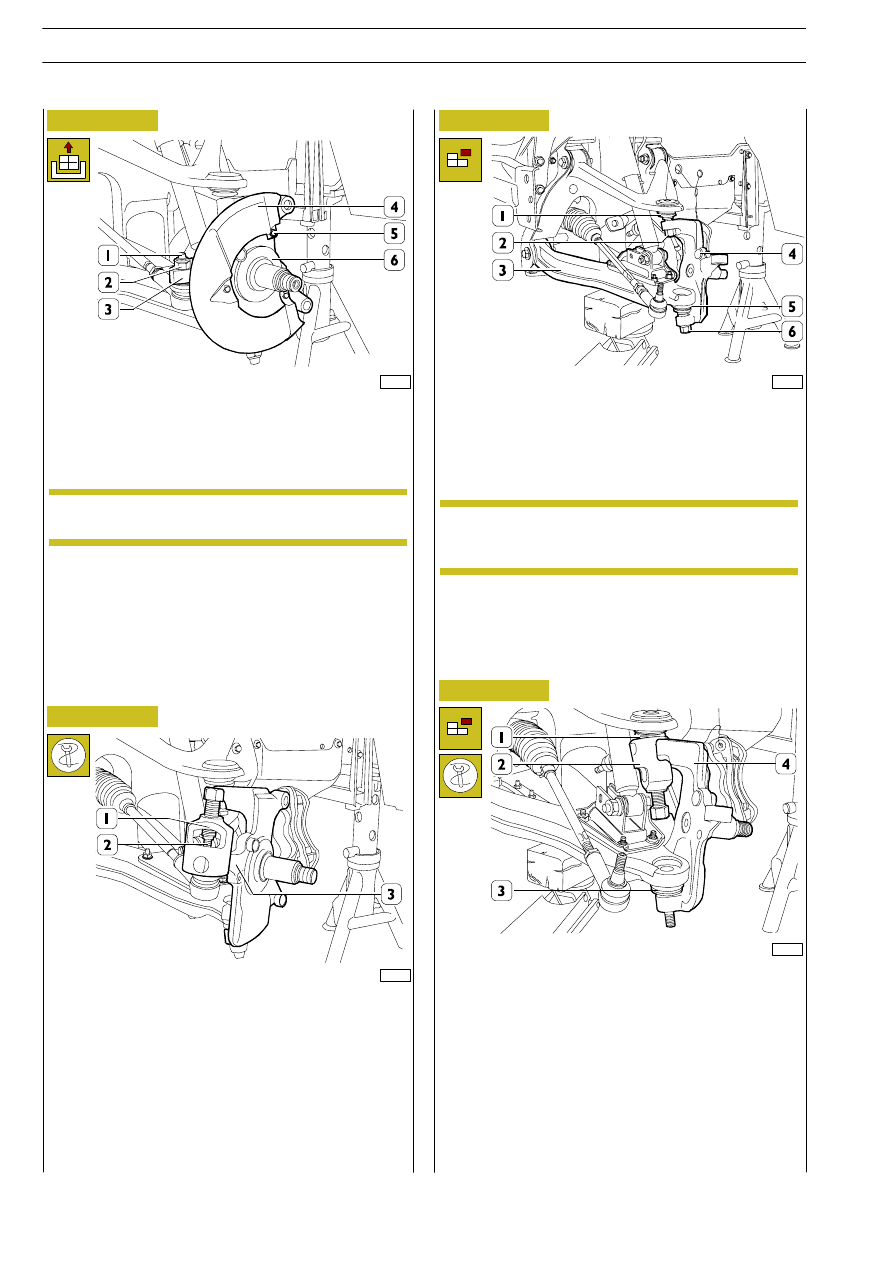

Remove screws (5) and remove protection (4) from stub
axle (6).

Remove nut (2) fixing kingpin (1) to lever (3).

Using the extractor 99347074 (1), remove the pin (2) of the
swivel head from the steering lever of the stub axle (3).

With the hydraulic jack under the bottom suspension arm (3)
oppose the action of the transverse leaf spring.

Remove the nuts (2 - 6) securing the swivel head pin (1 - 5)
to the stub axle (4).

Using the extractor 99347074 (2), remove the link pins (1 -
3) of the stub axle (4) and put this aside.

Fit the proper setscrew wrench into kingpin (1) to
stop its rotation, if required.

NOTE

To block rotation of the swivel head pins (1 - 5),
insert a suitable Allen wrench into the hexagon
sunk into them.

NOTE

18

AXLE 5817

D

AILY

Base - May 2004

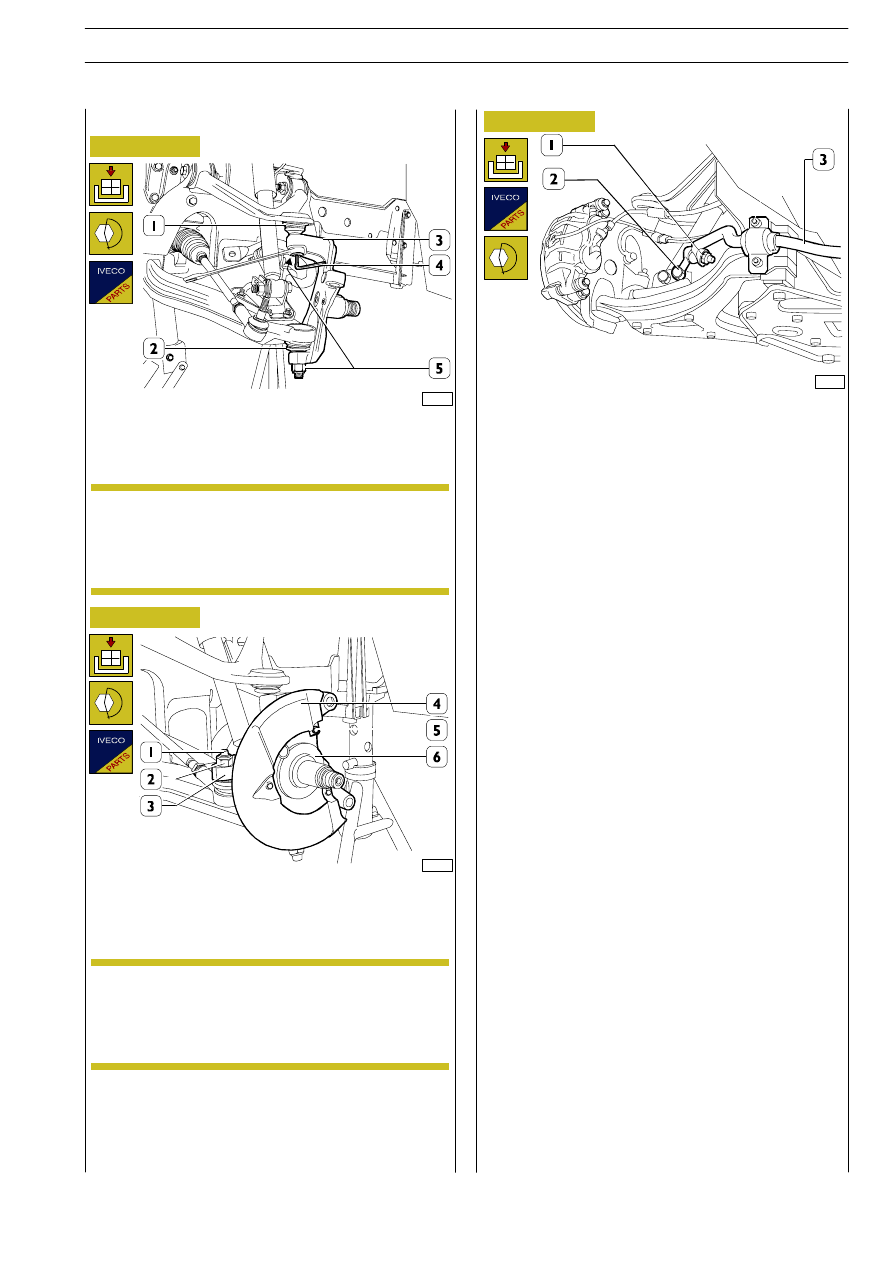

Insert the pins of the swivel heads (1 - 2) of the top and
bottom suspension arms into the seats of the stub axle (3).
Then screw on the self-locking nuts (5) and lock them at the
required torque.

61671

Figure 21

Refitting

Figure 22

52259

Connect the pin of the swivel head (1) of the power steering
tie to the lever (3) of the stub axle (6) and tighten the fixing
nut (2) to the required torque.

Mount the guard (4) on the stub axle and secure it, tightening
the screws (5) to the required torque.

Refit the wheel hub as described in the relevant chapter
(operation 520620).

Figure 23

61672

Connect stabiliser bar (3) to crankpin (2), screw new nut (1)
and tighten it to the prescribed torque.

Once removed, self-locking nuts (5) must not be
reused.

To block rotation of the swivel head pins (1 - 2),
insert a suitable Allen wrench (4) into the hexagon
sunk into them.

NOTE

Once removed, self-locking nuts (2) must not be
reused.

To block rotation of the swivel head pin (1), insert
a suitable Allen wrench into the hexagon sunk into
them.

NOTE

AXLE 5817

19

D

AILY

20

AXLE 5817

D

AILY

Base - May 2004

AXLE 5818

21

D

AILY

Axle 5818

Page

DESCRIPTION

23

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATION AND DATA

23

. . . . . . . . . . . . . .

TIGHTENING TORQUES

24

. . . . . . . . . . . . . . . . .

TOOLS

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING AXLE 5818

26

. . . . . . . . . . . . . . .

- Replacing phonic wheel

26

. . . . . . . . . . . . . . . . . .

- Refitting

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STUB AXLE REMOVAL AND REFITTING

27

. . . .
