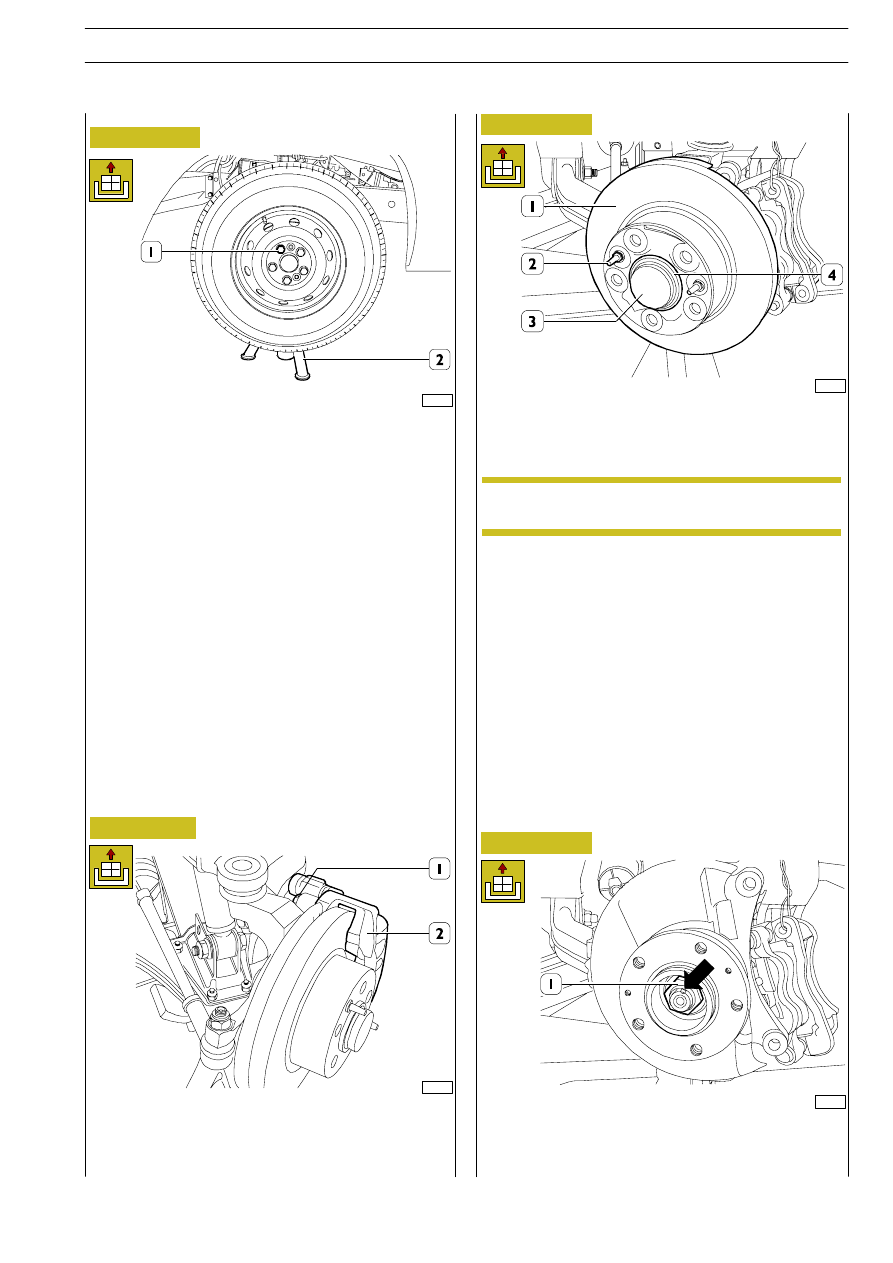

Lift the deformation (

⇒) of the nut (1) and unscrew this with

a suitable wrench.

52248

61667

52250

52251

Figure 4

Figure 5

Figure 6

Figure 7

Remove the wheel rim cup.

Free the screws (1) securing the wheel rim.

Lift the vehicle and put the stands (2) under the structural
members in a forward position.

Unscrew the screws (1) and remove the entire wheel.

Take out the screws (1) and remove the mounting with the
brake caliper (2) from the stub axle.

Support the brake caliper suitably to prevent strain on the oil
pipe.

Remove the two centring pins (2) and detach the brake disc
(1) from the wheel hub (4).

Remove the cup (3) from the wheel hub (4).

520620

Wheel hub removal and refitting

Removal

Check the state of the brake disc and linings as
described in the BRAKE SYSTEM section.

NOTE

AXLE 5817

15

D

AILY

OVERHAULING AXLE 5817

61668

52253

61668

52254

Figure 8

Figure 9

Figure 10

Figure 11

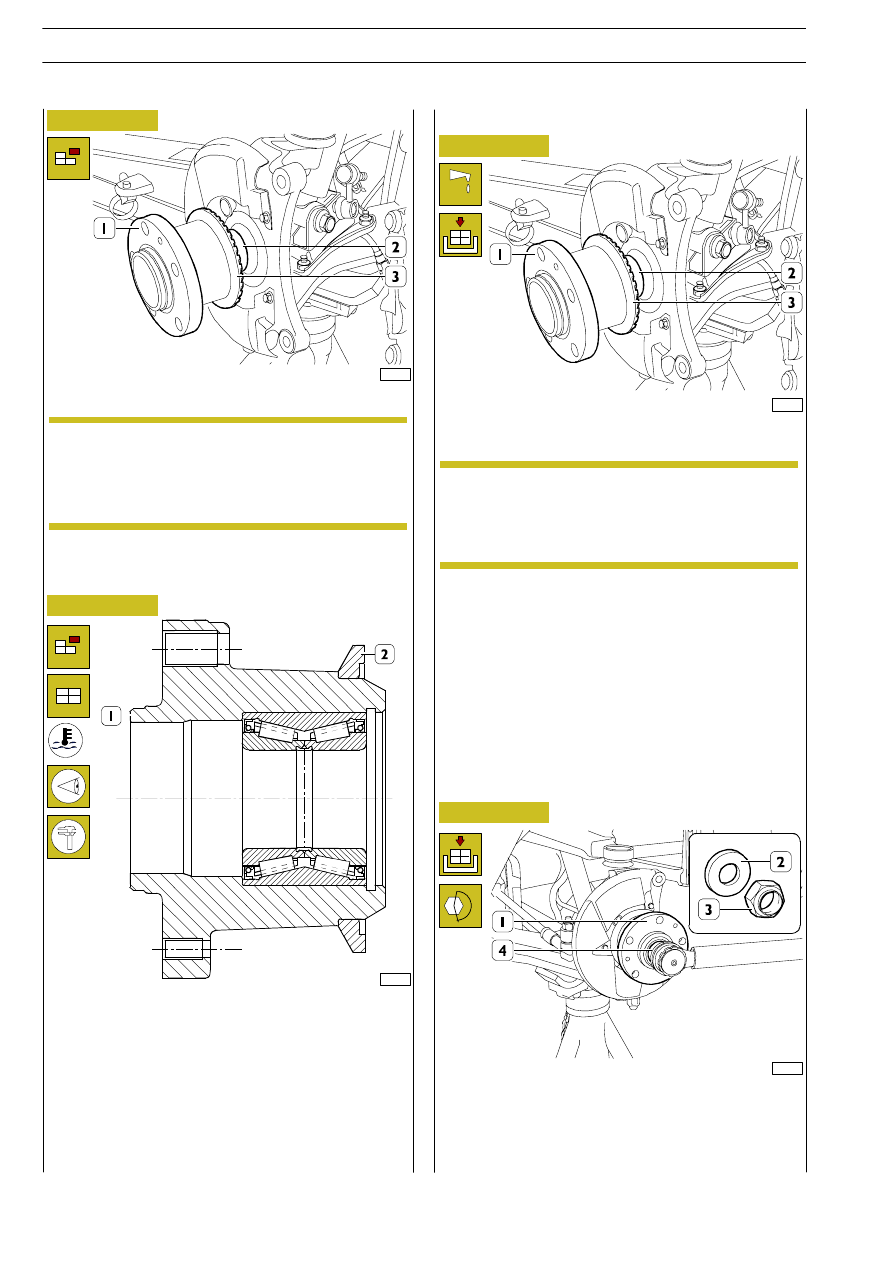

Extract the wheel hub (1) from the pin of the stub axle (2).

The phonic wheel (2) is extracted from the wheel hub (1)
with general tools: minimum extraction load 300 kg.

The phonic wheel should be mounted on the wheel hub after
heating it to a temperature of 150

°C.

On completing assembly, make sure the phonic wheel sits in
its seat in the hub properly.

Check that the orthogonality and oscillation of the phonic
wheel is no greater than 0.3 mm.

Lubricate the surface of the stub axle pin (2) with TUTELA
MR3 grease and key the wheel hub (1).

After keying the hub (1), position the washer (2) and screw
on the nut (3).

Tighten the nut (3) to the required torque with the Allen
wrench (4).

526712

Replacing phonic wheel

Refitting

If any trouble is found with the wheel hub or
bearing, the assembly needs to be replaced since
the parts are not supplied as single spares.

When repairing the wheel hub (1), take care not
to damage the phonic wheel (3).

NOTE

The wheel hub must be keyed without forcing.. If
there are difficulties, do not assemble since the
bearing may be damaged.
Extract the wheel hub, check the cause of the
difficulties and eliminate them.

NOTE

16

AXLE 5817

D

AILY

Base - May 2004

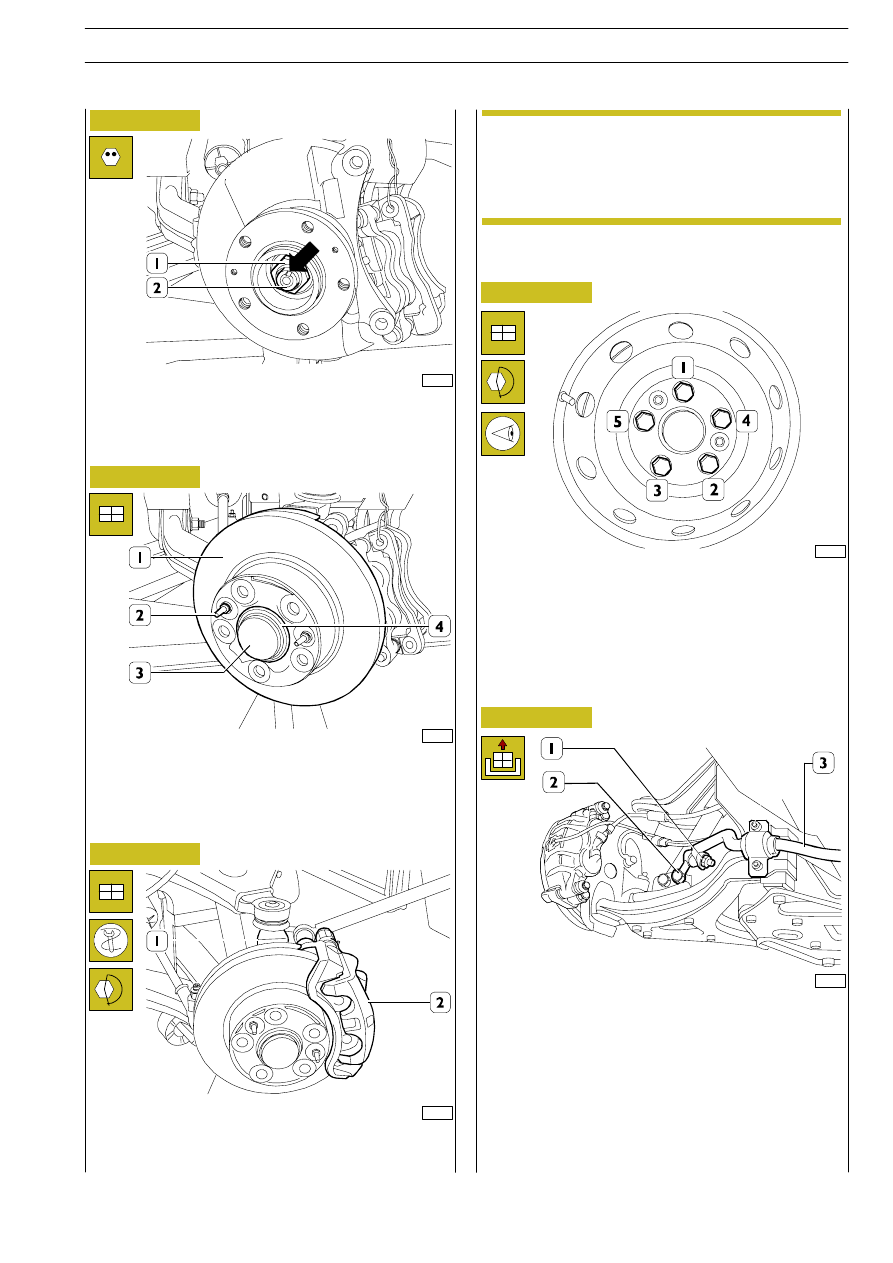

Fit the wheel on the brake plate as shown in the figure and
tighten wheel fixing screws to the prescribed torque.

Fit wheel rim cup.

52255

52257

52250

62101

61672

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

Deform the collar of the nut (1) by the milling (

⇒) of the pin

(2).

Mount the cup (3) in the wheel hub (4).

Mount the brake disc (1) and secure it to the wheel hub (4)
with the two centring pins (2).

Rest the brake caliper (2) with the brake linings on the stub
axle (1).

Tighten brake calliper (2) fixing screws to the prescribed
torque.

Remove the wheel hubs as described under the relevant
heading (operation 520620).

Remove nut (1) and withdraw crankpin (2) from stabiliser bar
(3).

522820

STUB

AXLE

REMOVAL-REFIT-

TING

Removal

The brake lining with its wear indicator must be
mounted from the piston side of the brake caliper.

If it is necessary to move the brake caliper piston
back, use tool 99372236, taking the precautions
given in the BRAKES section.

NOTE
