CLUTCH

D

AILY

12

Base - May 2004

35 C 15 - 50 C 15 - 60 C 15 - 65 C 15 - A 40 C 15 - A 50 C 15 - A 65 C 15

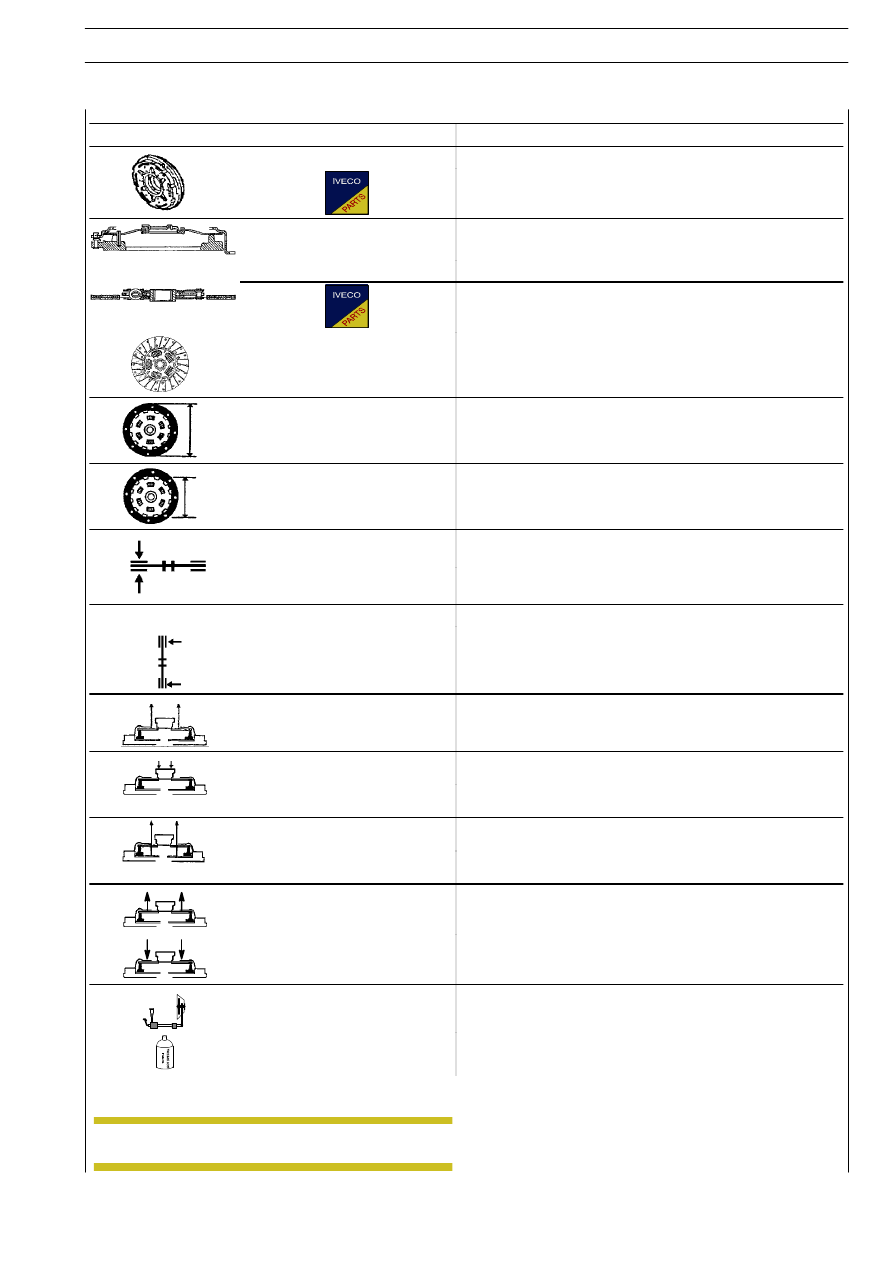

11 ” CLUTCH

VALEO

Type

Dry single disk

Clutch mechanism

“Pull” with diaphragm spring

Driven disk

With friction seals

Driven disk hub

With double hub springs

External Ø seal

mm

280

Internal

∅ seal

mm

171

+1

−0,5

Disk thickness (new)

mm

8.5

± 0.3

Under load

N

8000

Minimum thickness due to wear

mm

1.5

Max. off centring driven
disk

mm

~ 0.2

Minimum load on
thrust plate

N

6800

Max. release load at 9

Max. release load at 9
mm. release height

N

1850

Minimum rise thrust pad

Minimum rise thrust pad
at 9 mm. release height

mm

1.5

Disengagement stroke

mm

9 -

1

Max. depression stroke

mm

13.6

Disengagement control

hydraulic

Lubricant

-

Values refer to new clutch

NOTE

CLUTCH

D

AILY

13

Base - May 2004

35 C 15 - 40 C 15 - 60 C 15 - 65 C 15 - A 40 C 15 - A 50 C 15 - A 65 C 15

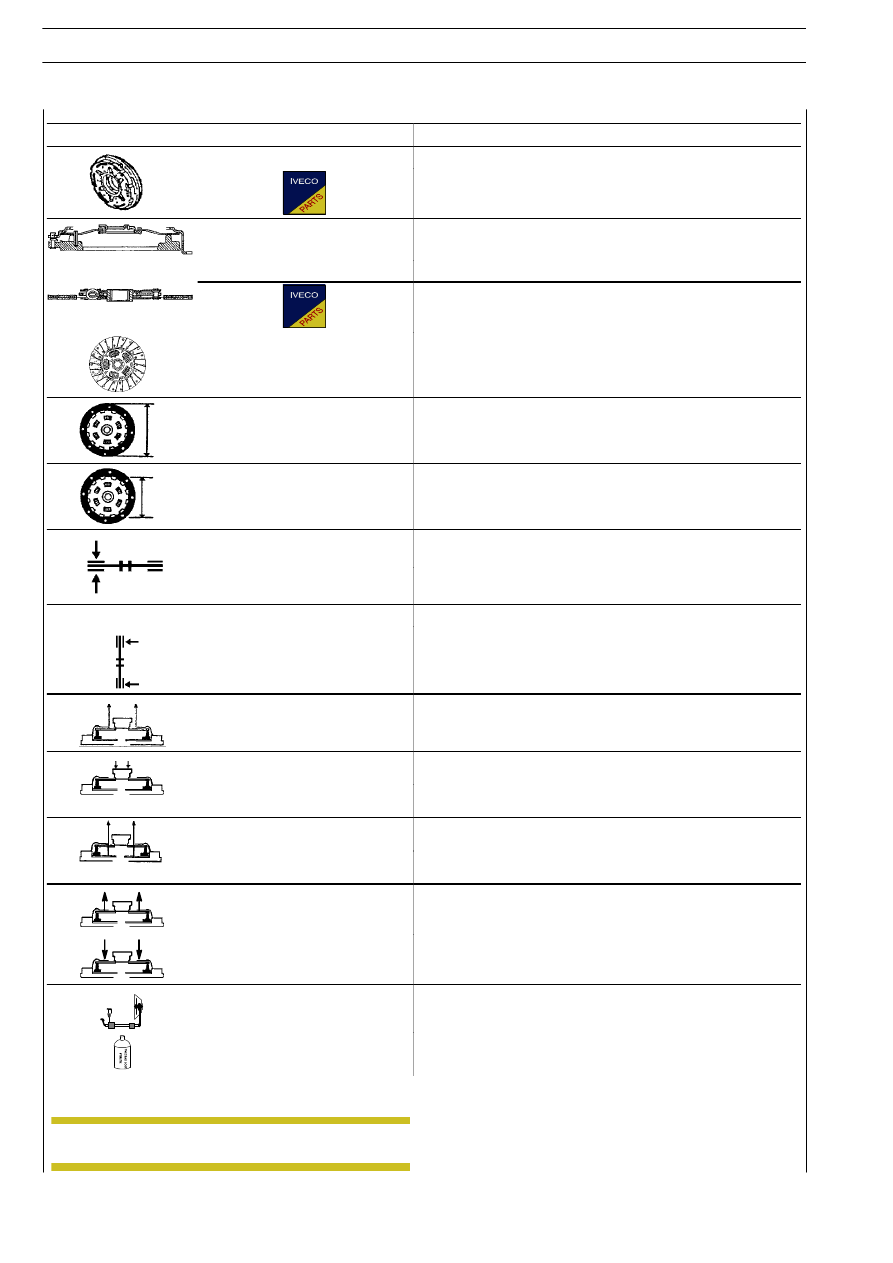

11 ” CLUTCH

BORG & BECK

Type

Dry single disk

Clutch mechanism

“Pull” with diaphragm spring

Driven disk

With friction seals

Driven disk hub

With double hub springs

External Ø seal

mm

280

Internal

∅ seal

mm

171

+1

−0,5

Disk thickness (new)

mm

8.5

± 0.3

Under load

N

8000

Minimum thickness due to wear

mm

1.5

Max. off centring driven
disk

mm

~ 0.2

Minimum load on
thrust plate

N

6800

Max. release load at 9

Max. release load at 9
mm. release height

N

1850

Minimum rise thrust pad

Minimum rise thrust pad
at 9 mm. release height

mm

1.5

Disengagement stroke

mm

9 -

1

Max. depression stroke

mm

13.6

Disengagement control

hydraulic

Lubricant

-

Values refer to new clutch

NOTE

CLUTCH

D

AILY

14

Base - May 2004

35 S 17 - 35 C 17 - 40 C 17 - 45 C 17 - 50 C 17 - 60 C17 - 65 C 17

10”

1

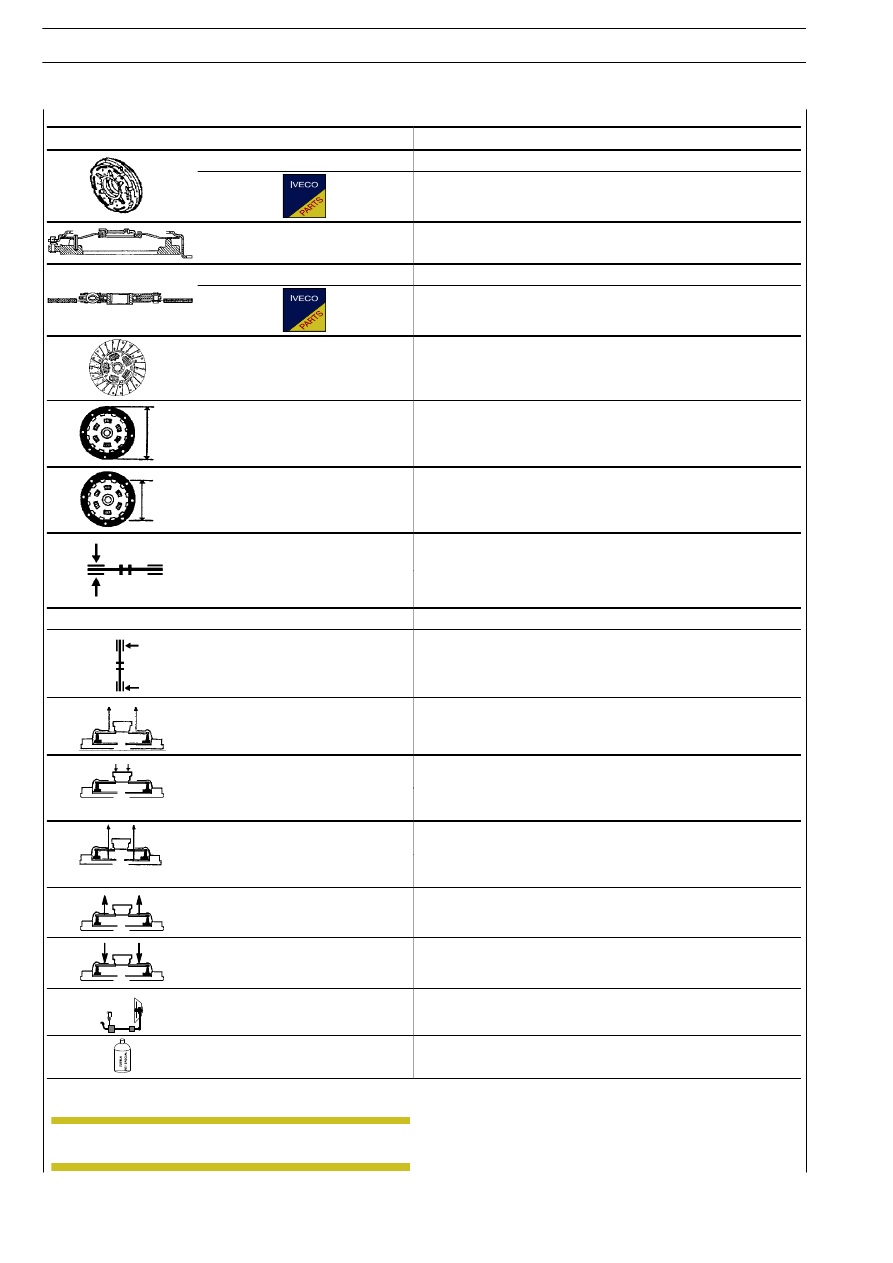

/2 CLUTCH

VALEO

Type

Dry single disk

Clutch mechanism

“Pull” with diaphragm spring

Driven disk

With friction seals

Driven disk hub

With double hub springs

External Ø seal

mm

.

280

+0
-1

Internal

∅ seal

mm

.

170

+1
-0.5

Disk thickness (new)

mm

8.5

± 0.3

Under load

N

8000

Minimum thickness due to wear

mm

1.5

Max. off centring driven
disk

mm

~ 0.2

Minimum load on
thrust plate

N

7500

Max. release load at

Max. release load at
9 mm. release height

N

1850

Minimum rise thrust pad

Minimum rise thrust pad
at 9 mm. release height

mm

1.4

Disengagement stroke

mm

.9

+1

0

Max. depression stroke

mm

13.6

Disengagement control

hydraulic

Lubricant

-

Values refer to new clutch

NOTE

CLUTCH

D

AILY

15

Base - May 2004

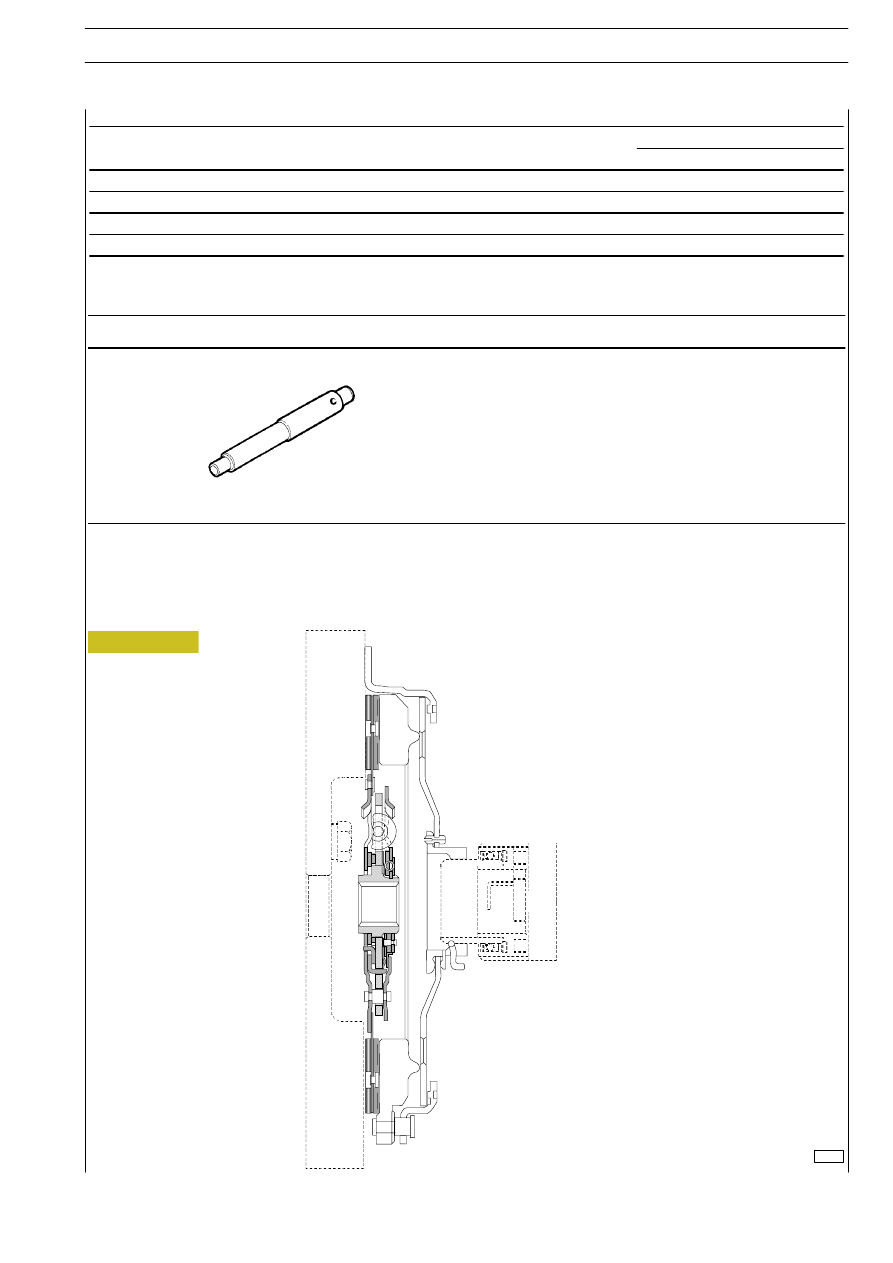

PART

TORQUE

PART

Nm

kgm

Screw securing clutch to engine flywheel

46.5

4.7

Screw securing operator cylinder mounting to gearbox

17

± 2

1

± 0.1

Screw secuing pedal board mounting

-

-

Screw to secure clutch disengagement lever support to gearbox front cover

23.5

± 2.5

2,3

± 0.2

TOOLS

TOOL NO.

DESCRIPTION

99370205

Guide pin for centring clutch driven disk

52230

Figure 2
