CLUTCH

D

AILY

Revi - February 2005

CLUTCH

D

AILY

9

Base - May 2004

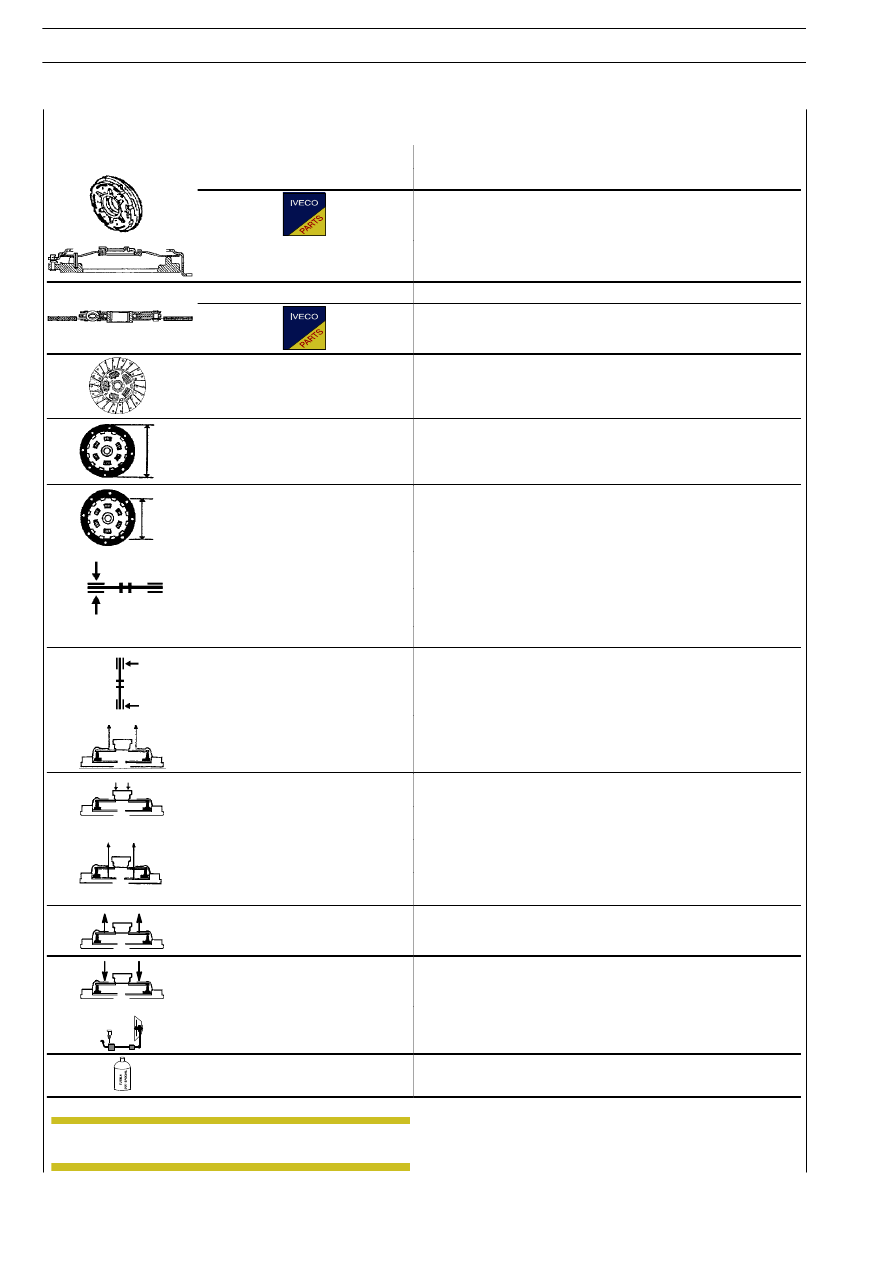

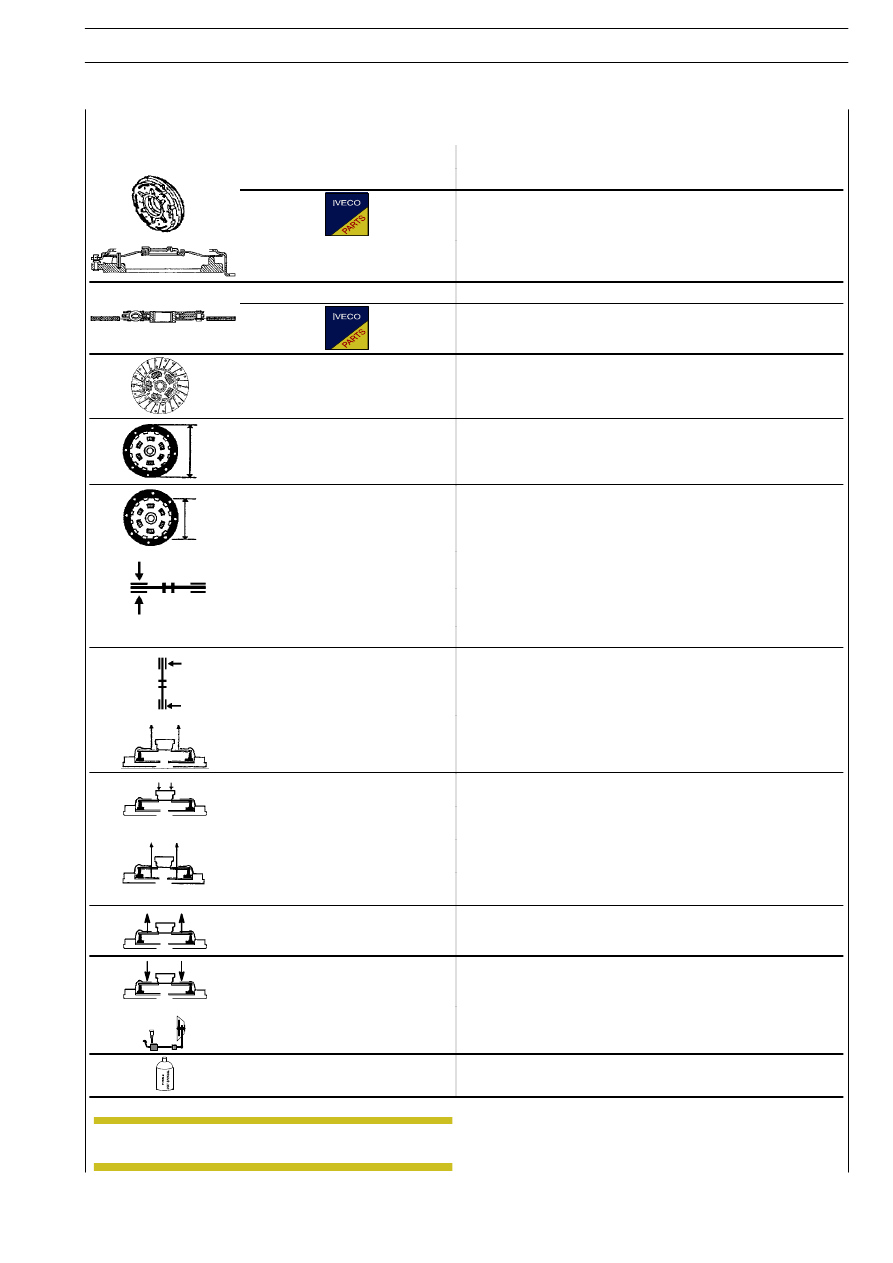

35 S 13 - 35 C 13 - 40 C 11* - 40 C 13 - 45 C 11* - 45 C 13 - 50 C 11* - 50 C 13
A 35 S 13 - A 40 C 13 - A 50 C 13

10”

1

/2 CLUTCH

BORG & BECK

Type

Dry single disk

Clutch mechanism

“Pull” with diaphragm spring

Driven disk

With friction seals

Driven disk hub

With double hub springs

External Ø seal

mm

267

Internal

∅ seal

mm

171.5

Disk thickness (new)

mm

8.5

± 0.3

Under load

N

6800

Minimum thickness due to wear

mm

1.5

Max. off centring driven
disk

mm

~ 0.2

Minimum load on
thrust plate

N

6800

Max. release load at

1950

Max. release load at
9 mm. release height

N

1950

Minimum rise thrust pad

Minimum rise thrust pad
at 9 mm. release height

mm

1.6

Disengagement stroke

mm

9

+ 1

Max. depression stroke

mm

11.2

Disengagement control

hydraulic

Lubricant

-

* Only vehicles with 6 speed gearbox 6 S 300

Values refer to new clutch

NOTE

CLUTCH

D

AILY

10

Base - May 2004

35 S 13 - 35 C 13 - 40 C 11* - 40 C 13 - 45 C 11* - 45 C 13 - 50 C 11* - 50 C 13
A 35 S 13 - A 40 C 13 - A 50 C 13

10”

1

/2 CLUTCH

VALEO

Type

Dry single disk

Clutch mechanism

“Pull” with diaphragm spring

Driven disk

With friction seals

Driven disk hub

With double hub springs

External Ø seal

mm

267

Internal

∅ seal

mm

171.5

Disk thickness (new)

mm

8.5

± 0.3

Under load

N

6800

Minimum thickness due to wear

mm

1.5

Max. off centring driven
disk

mm

~ 0.2

Minimum load on
thrust plate

N

6800

Max. release load at

Max. release load at
9 mm. release height

N

1900

Minimum rise thrust pad

Minimum rise thrust pad
at 9 mm. release height

mm

1.5

Disengagement stroke

mm

9

+ 1

Max. depression stroke

mm

12.6

Disengagement control

hydraulic

Lubricant

-

* Only vehicles with 6 speed gearbox 6 S 300

Values refer to new clutch

NOTE

CLUTCH

D

AILY

11

Base - May 2004

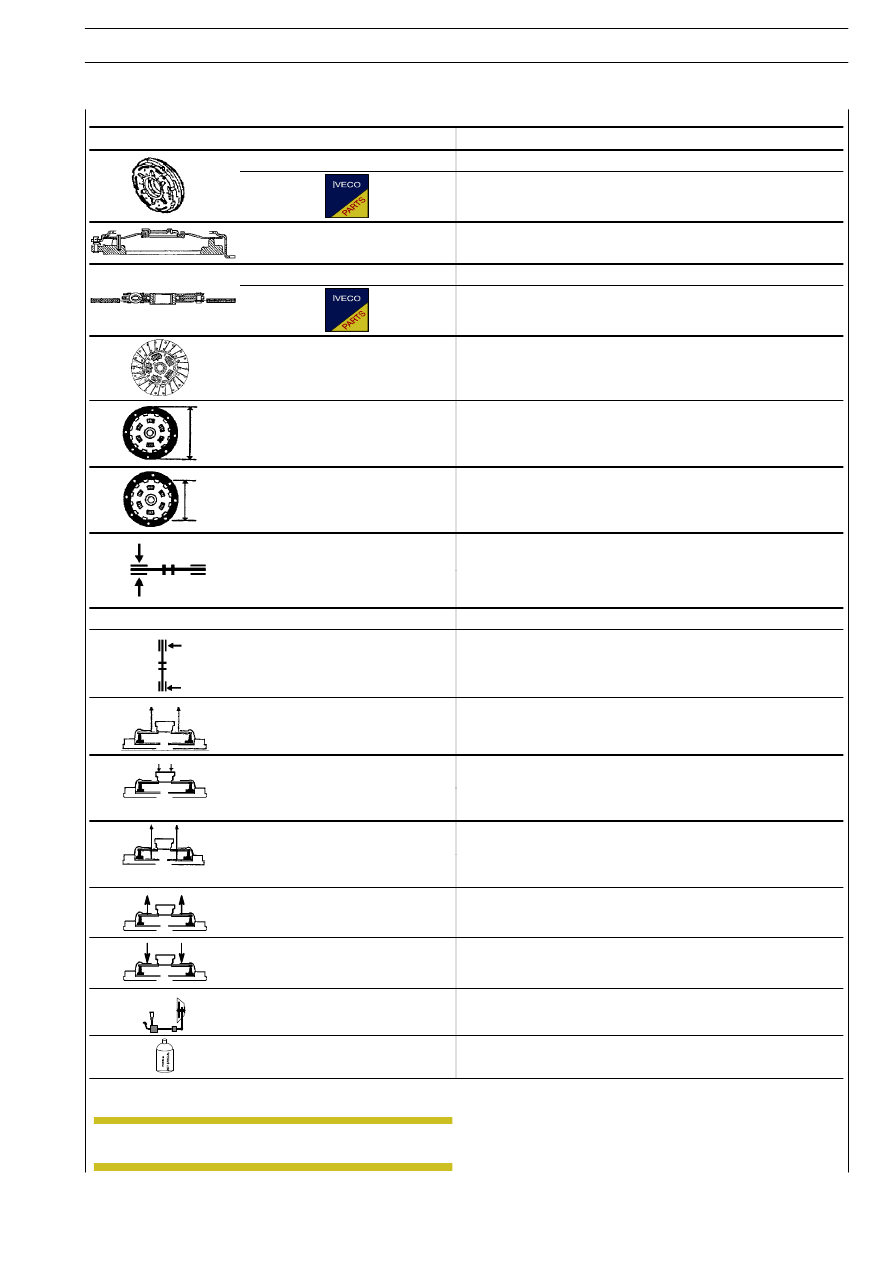

35 C 14 - 40 C 14 - 45 C 14 - 50 C 14

11” CLUTCH

VALEO

Type

Dry single disk

Clutch mechanism

“Pull” with diaphragm spring

Driven disk

With friction seals

Driven disk hub

With double hub springs

External Ø seal

mm

.

280

+0
-1

Internal

∅ seal

mm

.

170

+1
-0.5

Disk thickness (new)

mm

8.5

± 0.3

Under load

N

8000

Minimum thickness due to wear

mm

1.5

Max. off centring driven
disk

mm

~ 0.2

Minimum load on
thrust plate

N

7000

Max. release load at

Max. release load at
9 mm. release height

N

1850

Minimum rise thrust pad

Minimum rise thrust pad
at 9 mm. release height

mm

1.5

Disengagement stroke

mm

.9

+2
-0

Max. depression stroke

mm

13.6

Disengagement control

hydraulic

Lubricant

-

Values refer to new clutch

NOTE
