88

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

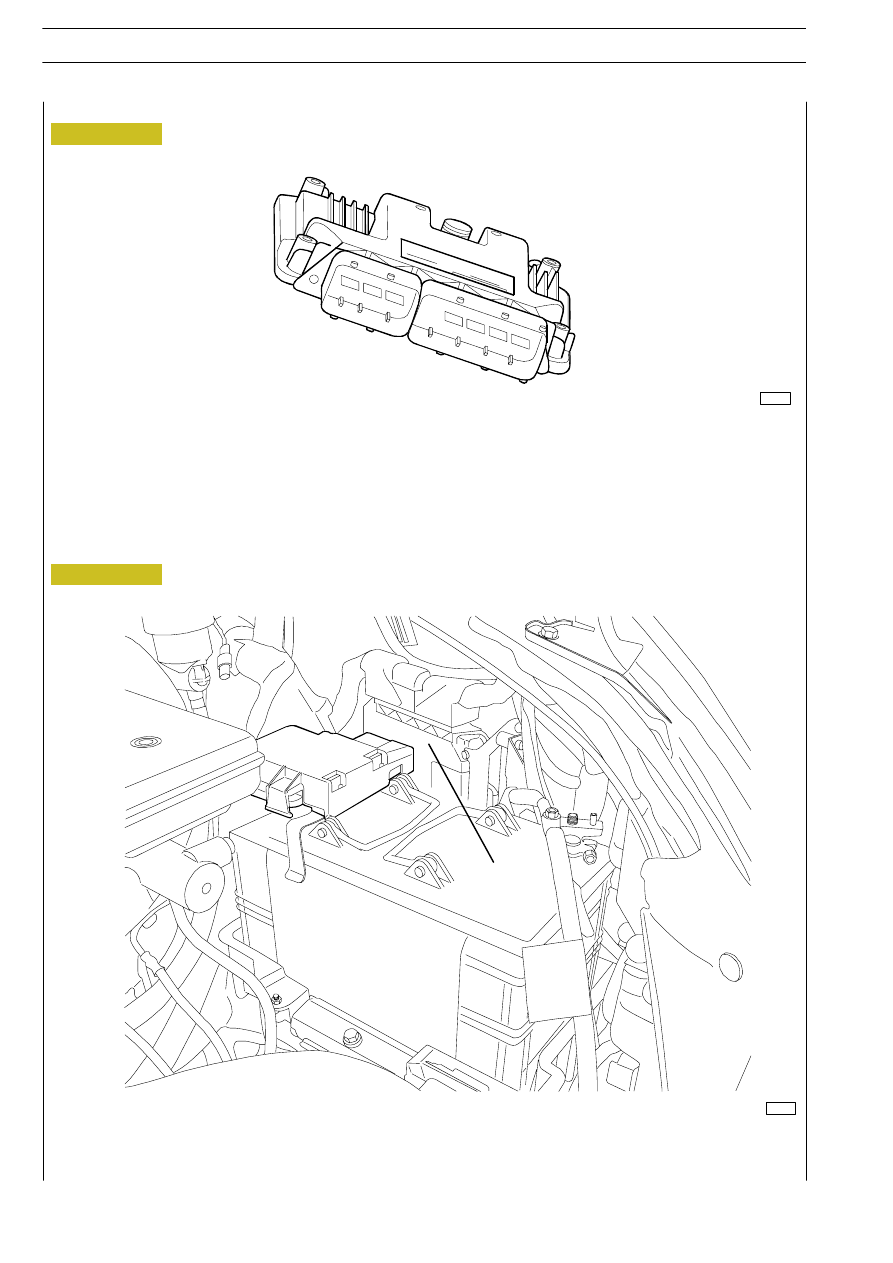

PERSPECTIVE VIEW

A. Engine side injection cable connector - K. Bonnet/cab cable connector

A. Central unit EDC

Figure 65

Figure 66

107683

107621

A

K

A

ELECTRIC/ELECTRONIC SYSTEM

89

D

AILY

E

URO

4

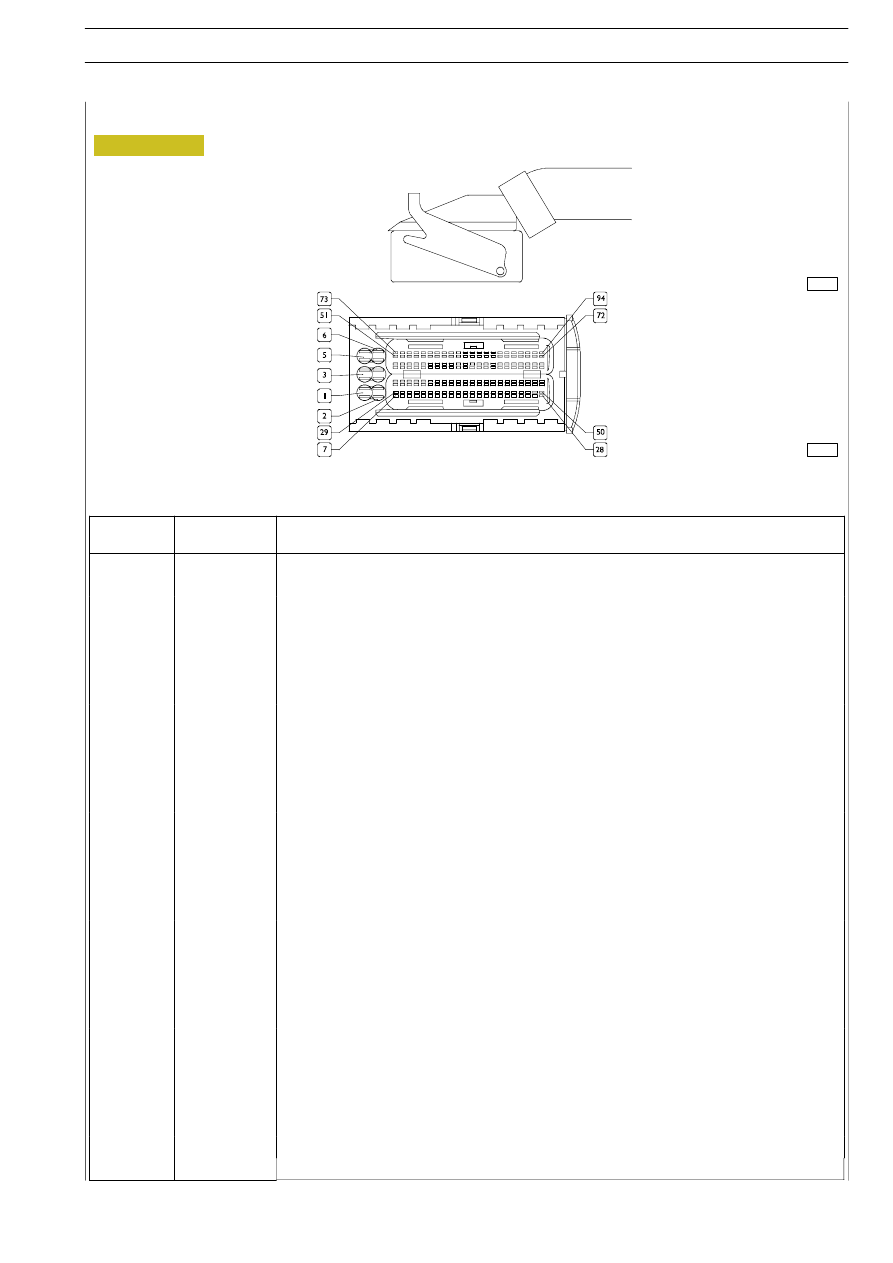

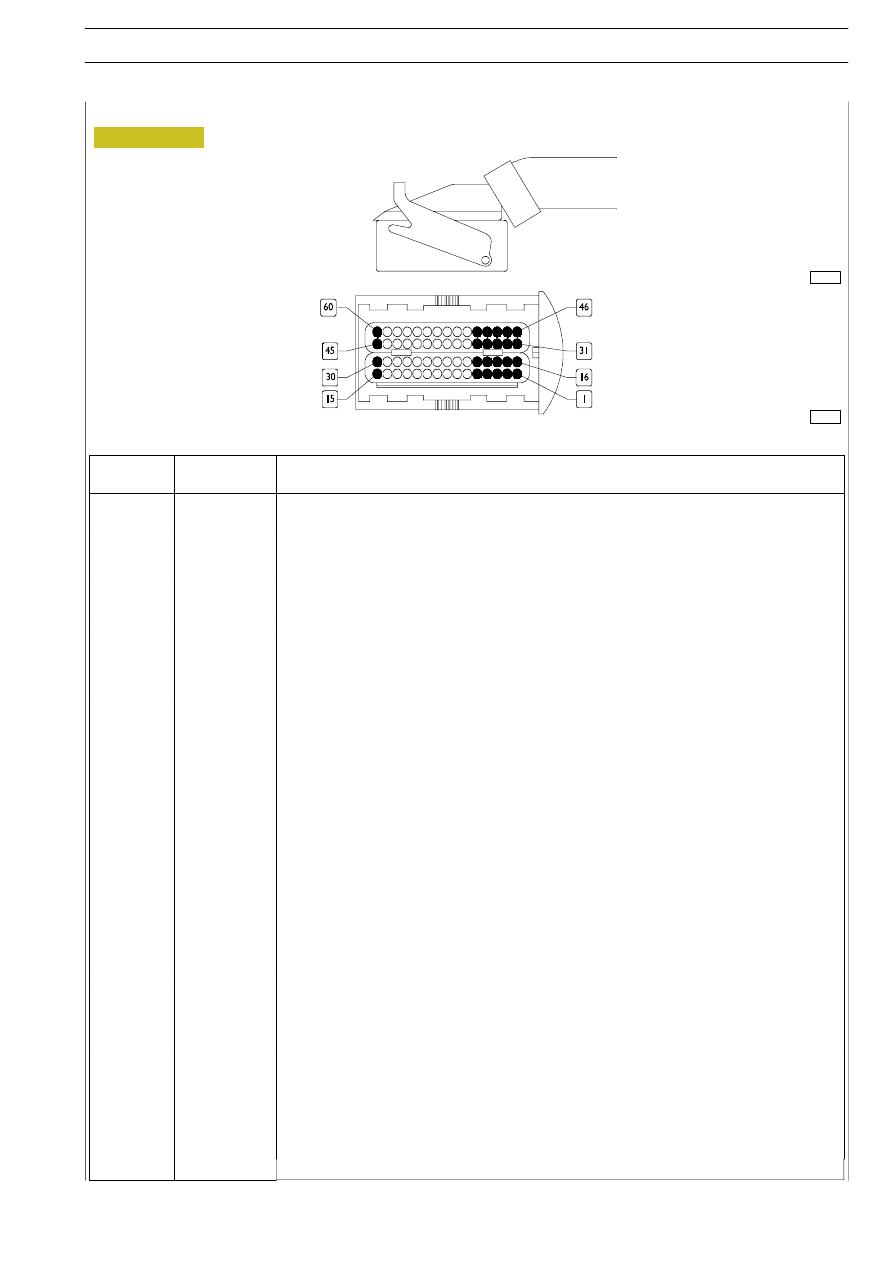

Pin

Cable

colour code

Function

1

0000

Cylinder injector 3

2

0000

Cylinder injector 2

6

-

Throttle valve actuator

7

-

Drive shaft sensor braided wire

8

0000

Rail pressure sensor negative

11

0174

Distributing shaft sensor negative (phase)

12

red

Drive shaft sensor

13

5153

Boosting air pressure and temperature sensor power supply

15

-

VGT solenoid valve

16

9924

Cylinder injector 1

17

9924

Cylinder injector 4

19

0000

Pressure regulator negative

20

7158

Distributing shaft sensor positive

23

0165

Boosting air pressure and temperature sensor negative

26

-

Throttle valve actuator

27

white

Drive shaft sensor

28

5591

Rail sensor power supply

31

9924

Cylinder injector 2

33

0000

Cylinder injector 4

35

-

Engine oil level signal

37

5151

Air flow meter air temperature signal (available with EGR)

39

-

Engine oil level signal

40

5152

Boosting air pressure sensor signal

41

0150

Water temperature sensor negative

42

8153

Air flow meter signal

43

5591

Rail pressure signal

44

8151

Air flow meter negative (available with EGR)

45

-

Throttle valve actuator

46

9924

Cylinder injector 3

47

0000

Cylinder injector 1

49

9925

Pressure regulator

50

9160

Distributing shaft sensor signal (phase)

51

0150

Fuel temperature sensor negative

Figure 67

85708

85710

90

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Cable

colour code

Function

52

5592

Fuel temperature sensor signal

53

5151

Boosting air temperature sensor signal

56

-

Throttle valve actuator

58

5154

Water temperature sensor signal

60

8150

EGR solenoid valve

F

Power seats

f

Signal seats

-

Pins not highlighted are not used

ELECTRIC/ELECTRONIC SYSTEM

91

D

AILY

E

URO

4

Pin

Cable

colour code

Function

1

-

+30 (main relay)

2

0000

Earth

4

0000

Earth

5

8150

+30 (main relay)

6

0000

Earth

8

0150

Accelerator pedal sensor negative (pin 5)

9

5157

Accelerator pedal sensor signal (pin 4)

10

-

∆p differential sensor

11

-

Exhaust gas temperature sensor 1

12

0000

Coolant pressure switch

13

-

Signal from power takeoff (if any) state selector

15

-

∆p differential sensor

16

-

Negative from power takeoff (if any) state selector

17

-

Signal from brake pedal pressed for stop light ignition

22

-

∆p differential sensor

25

2298

K line

27

5180

Exhaust gas temperature sensor 1

28

8051

+15

30

0157

Accelerator pedal sensor negative (pin 3)

31

5157

Accelerator pedal sensor signal (pin 6)

38

8155

Cruise Control (resume)

42

-

Speed limiter button

45

5157

Accelerator pedal sensor power supply (pin 2)

46

5157

Accelerator pedal sensor power supply (pin 1)

48

5614

Engine speed sensor (revs counter)

49

0000

Exhaust gas temperature sensor 1

50

-

Exhaust gas temperature sensor 1

51

-

Lambda probe

52

1310

To preheating spark plug actuation remote-control switch pin D1
