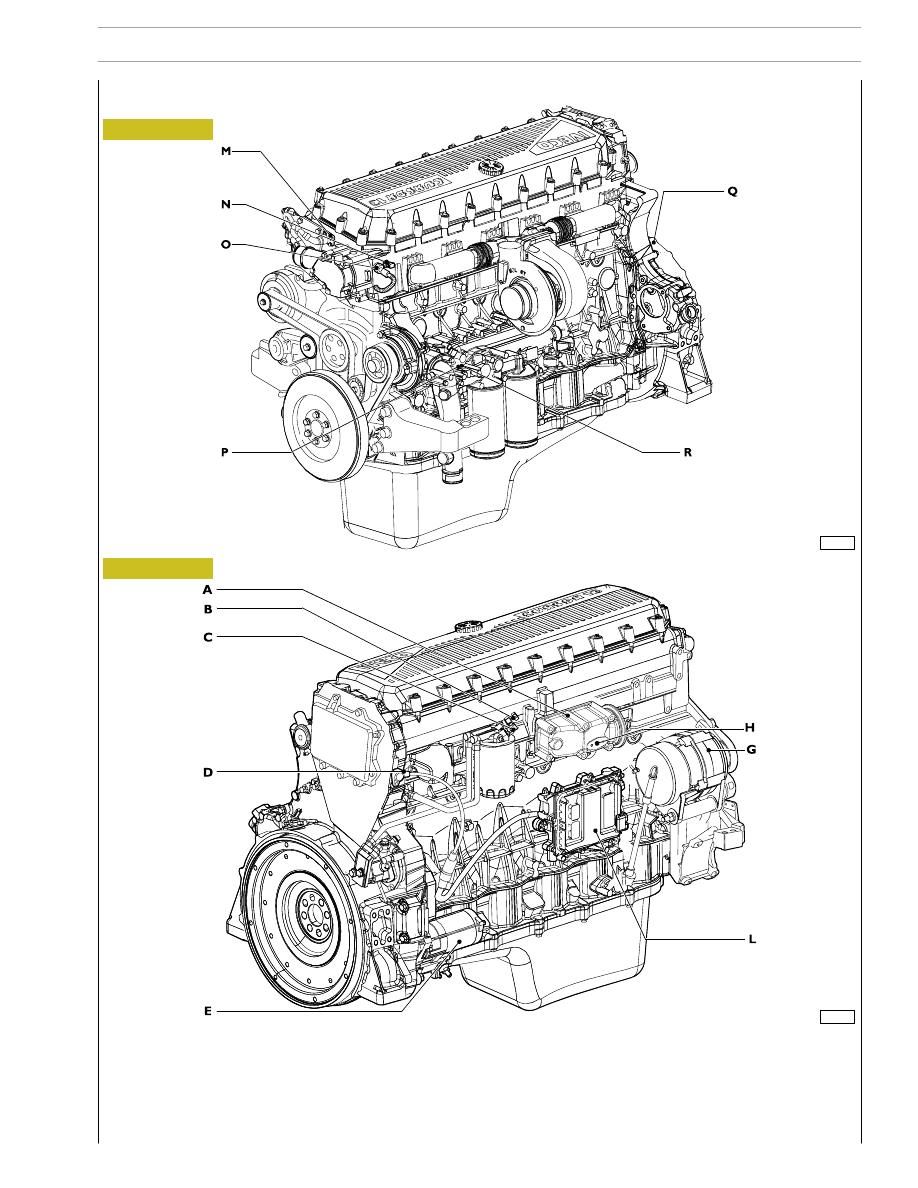

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - G. Alternator - H. Temperature/air pressure sensor - I. Conditioner compressor -

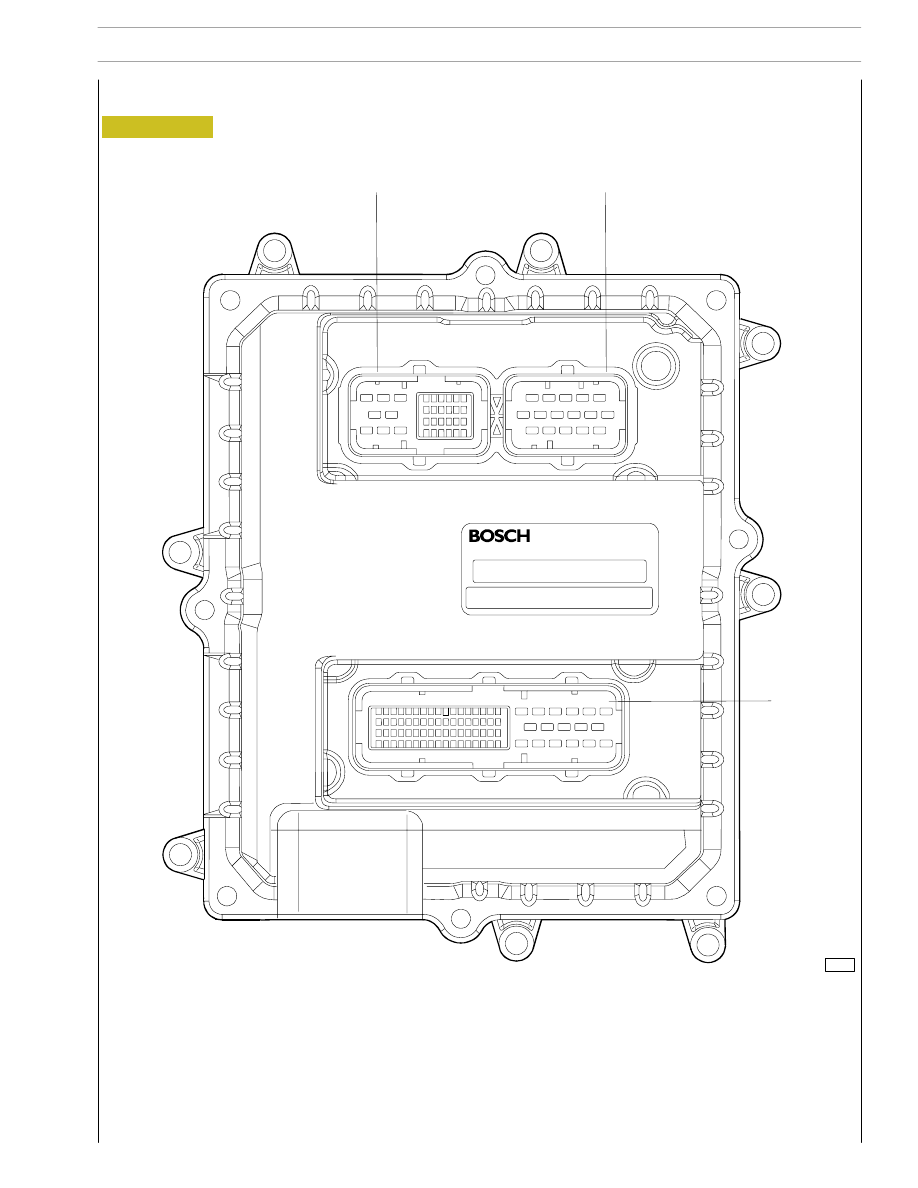

L. EDC 7 control unit - M. Connector on engine head for connection with injector solenoid valves -

N. Water temperature for EDC 7 - O. Water temperature sensor - P. Oil pressure/temperature transmitter -

Q. Engine speed on flywheel sensor - R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 5

116818

116819

Components on the engine F3B (F3BE9687A*E001 - F3BE9687B*E001 - F3BE9687C*E001)

Figure 6

SECTION 3 - INDUSTRIAL APPLICATION

35

F3B CURSOR ENGINES

Figure 7

116816

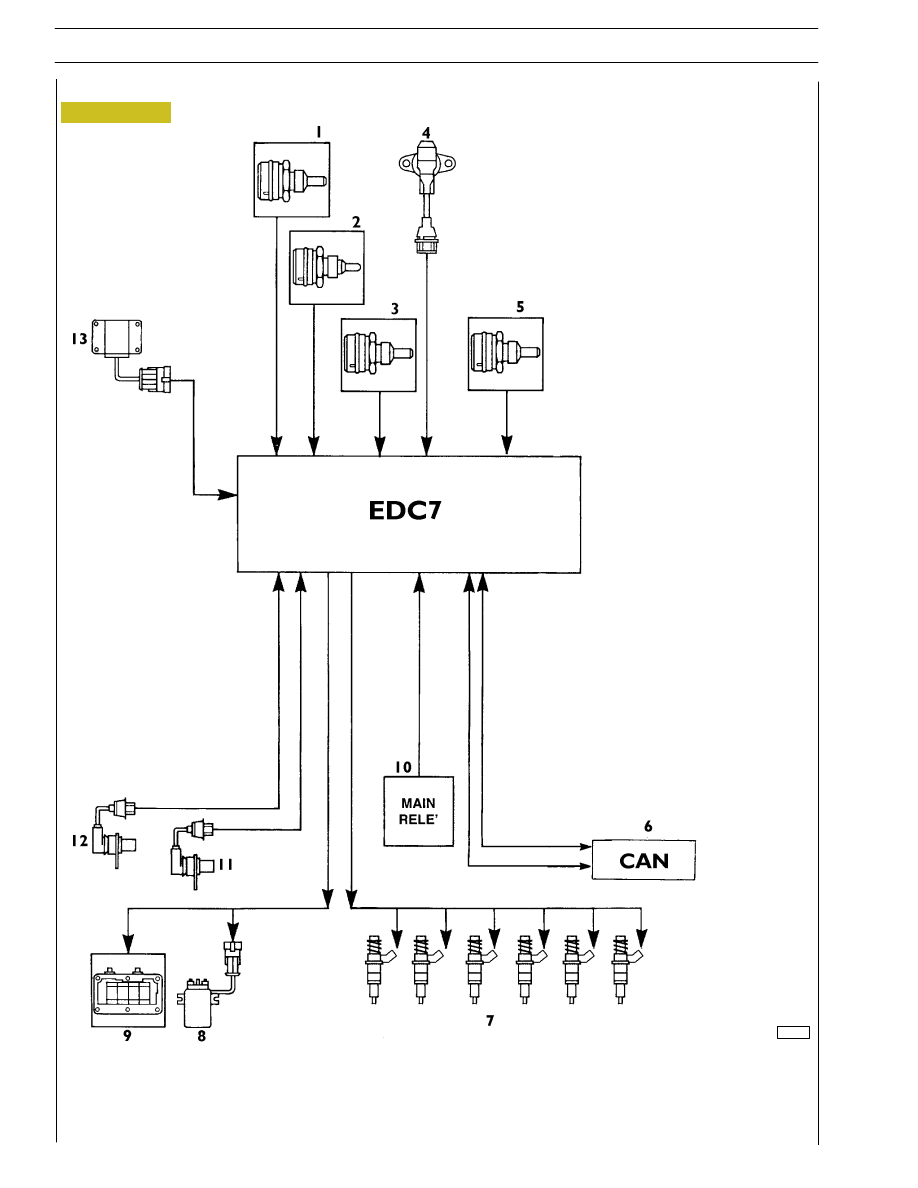

KEYS

1. Engine coolant temperature sensor — 2. Oversupply air pressure temperature sensor — 3. Fuel temperature sensor —

4. Oversupply air pressure sensor — 5. Engine oil pressure and temperature sensor - 6. CAL L-H line — 7. Pump-injectors —

8. Remote control switch for pre/post-heating activation — 9. Pre/post-heating resistance — 10. Main remote control switch —

11. Flywheel sensor — 12. Distribution sensor — 13. Primary / secondary brake switch.

BLOCK DIAGRAM

36

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007
