Engines Iveco C10,C13, Cursor 10, Cursor 13. Manual - part 51





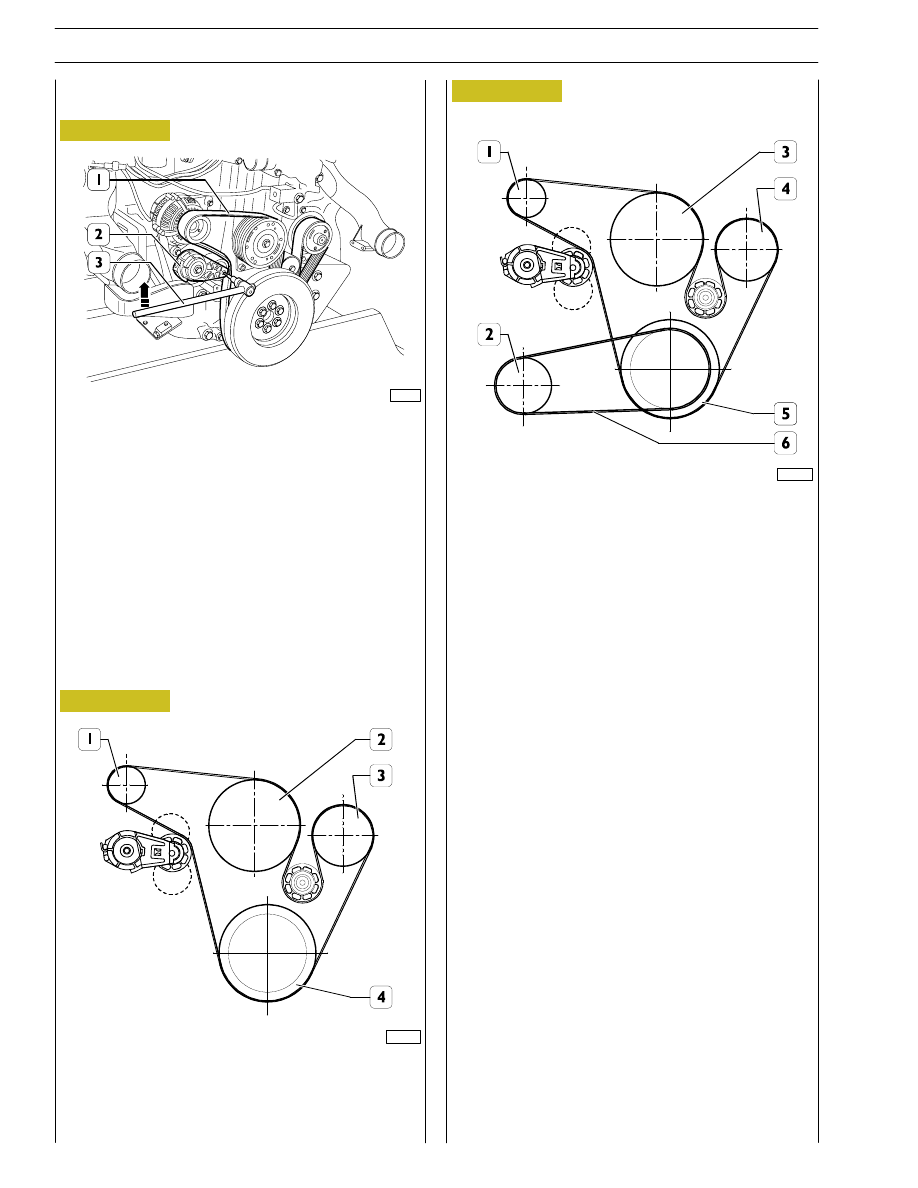

Figure 85

Figure 86

Only for types: F3BE9687A*E001 - F3BE9687B*E001 -
F3B9687C*E001

- driving belt.

To mount belt (1), belt tensioner (2) has to be operated by
proper tooling (3) according to the direction indicated by the
arrow in Figure.

106223

ASSEMBLY DIAGRAM OF FAN — WATER PUMP —

ALTERNATOR DRIVE BELT

1. Alternator — 2. Electromagnetic coupling —

3. Water pump — 4. Crankshaft

108844

COMPRESSOR CONTROL BELT

ASSEMBLY DIAGRAM

1. Alternator — 2. Climate control system compressor —

3. Electromagnetic coupling — 4. Water pump —

5. Crankshaft — 6. Spring belt.

108845

Figure 87

28

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

Figure 88

Figure 89

Figure 90

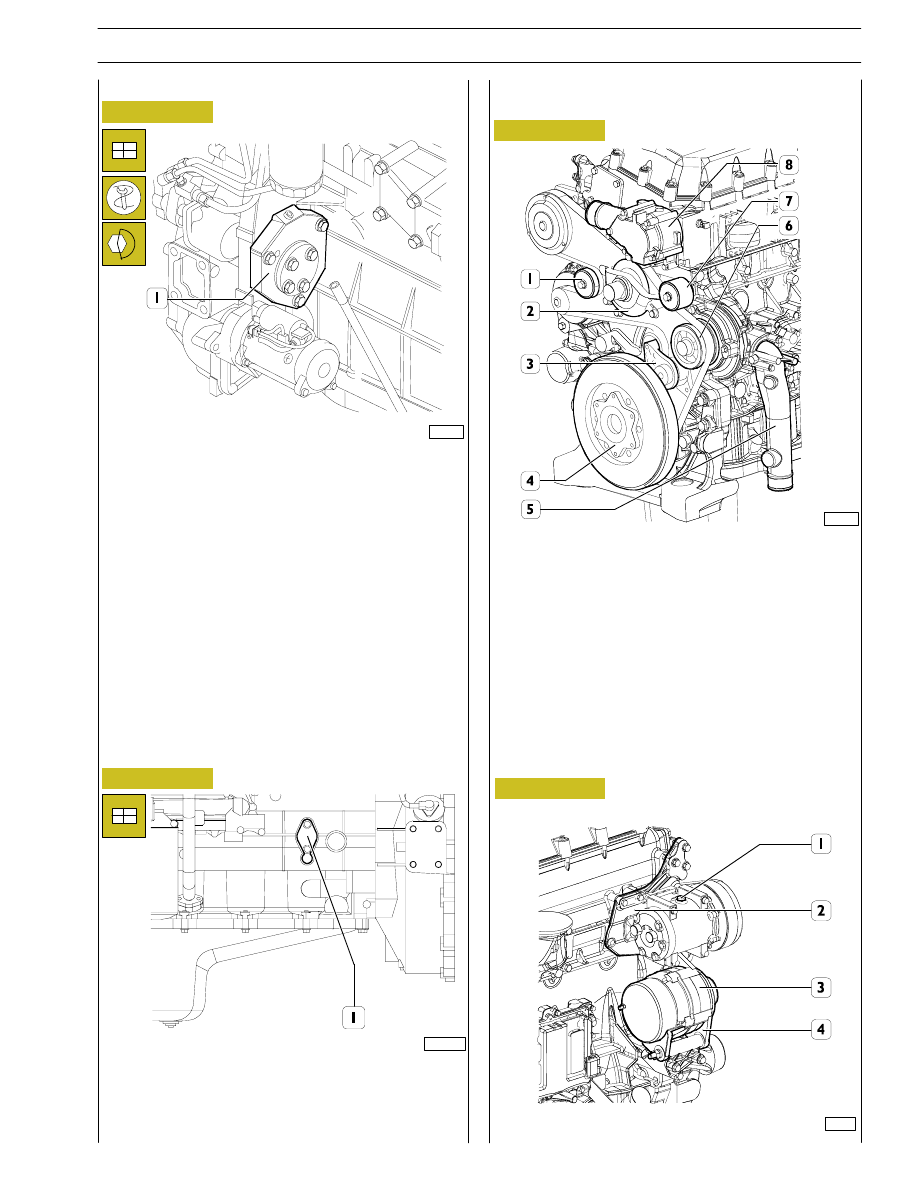

Fit the arm 99360585 onto the engine lifting hooks and hook
the arm onto the hoist.
Take out the screws fixing the brackets 99361036 to the
rotary stand. Lift the engine and remove the above-mentioned
brackets from it.
Complete engine assembly with the following parts, tightening
the fixing screws or nuts to the prescribed torque:

-

mount the drive (1);

-

mount the engine supports;

-

mount the oil pressure adjuster valve (1).

104247

104246/A

104782

For all types

Only for types: F3BE0684H*E901 and F3BE0684G*E901

Assemble the following components and tighten their fixtures
to the specified torque:

-

the fixed belt tightening roller (1);

-

the support (2);

-

the automatic belt tightener (3);

-

the damping flywheel (4) and the pulley beneath it;

-

all the coolant pipes (5);

-

the water pump (6);

-

the fixed belt tightening roller (7);

-

the thermostat assembly (8).

Figure 91

104781

SECTION 3 - INDUSTRIAL APPLICATION

29

F3B CURSOR ENGINES

Figure 92

Assemble the alternator support (3) on the engine and tighten
the locking screws to the specified torque.
Assemble the alternator (4) and tighten the locking screws to
the specified torque value.
Assemble the compressor (1) complete with its support (2)
on the engine and tighten the locking screws to the specified
torque.

104780

Assemble the belt on the pulleys and tightening rollers, making
sure that it is correctly inserted in its seats.

The belt tighteners are of the automatic type and so
no further adjustment is required after assembly.

NOTE

30

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - G. Alternator - H. Temperature/air pressure sensor - I. Conditioner compressor -

L. EDC 7 control unit - M. Connector on engine head for connection with injector solenoid valves -

N. Water temperature for EDC 7 - O. Water temperature sensor - P. Oil pressure/temperature transmitter -

Q. Engine speed on flywheel sensor - R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 1

Figure 2

104790

104791

Components on the engine F3B (For types: F3BE0684H*E901 - F3BE0684G*E901)

SECTION 3 - INDUSTRIAL APPLICATION

33

F3B CURSOR ENGINES
