Engines Iveco C10,C13, Cursor 10, Cursor 13. Manual - part 46





Figure 5

Figure 6

Figure 7

Figure 8

-

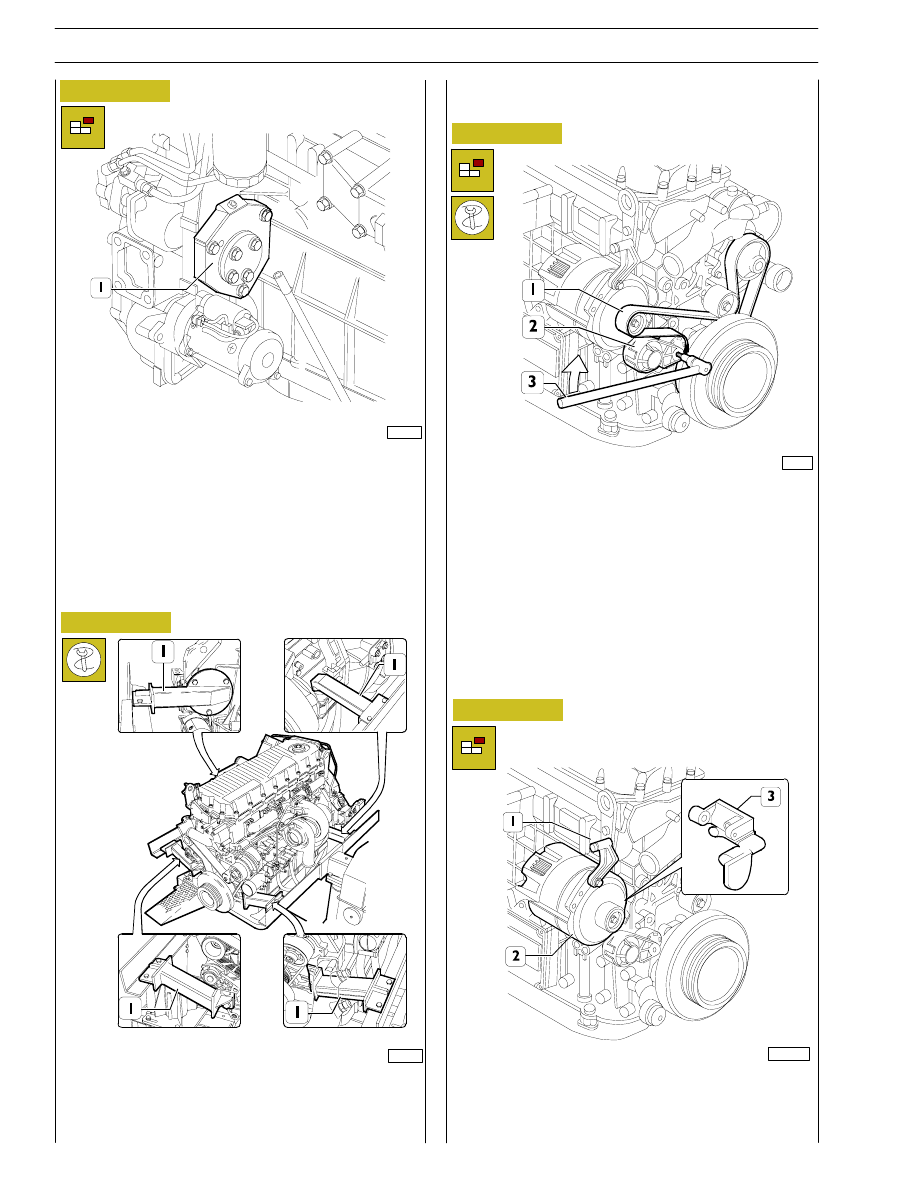

Remove the engine supports;

-

remove the drive (1).

104247

104248

-

Secure the engine to the rotary stand with the brackets (1).

-

Drain the lubricating oil from the sump.

Only for types: F3BE0684J*E902 - F3BE9687A*E001 -
F3BE9687B*E001 - F3BE9687C*E001

-

Using a suitable tool (3), work in the direction of the arrow
on the tightener (2) and remove the belt (1).

104249

Remove:

-

alternator (2).

-

supports (1 and 3).

104249/A

8

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

Figure 9

Figure 10

Figure 11

Figure 12

104251

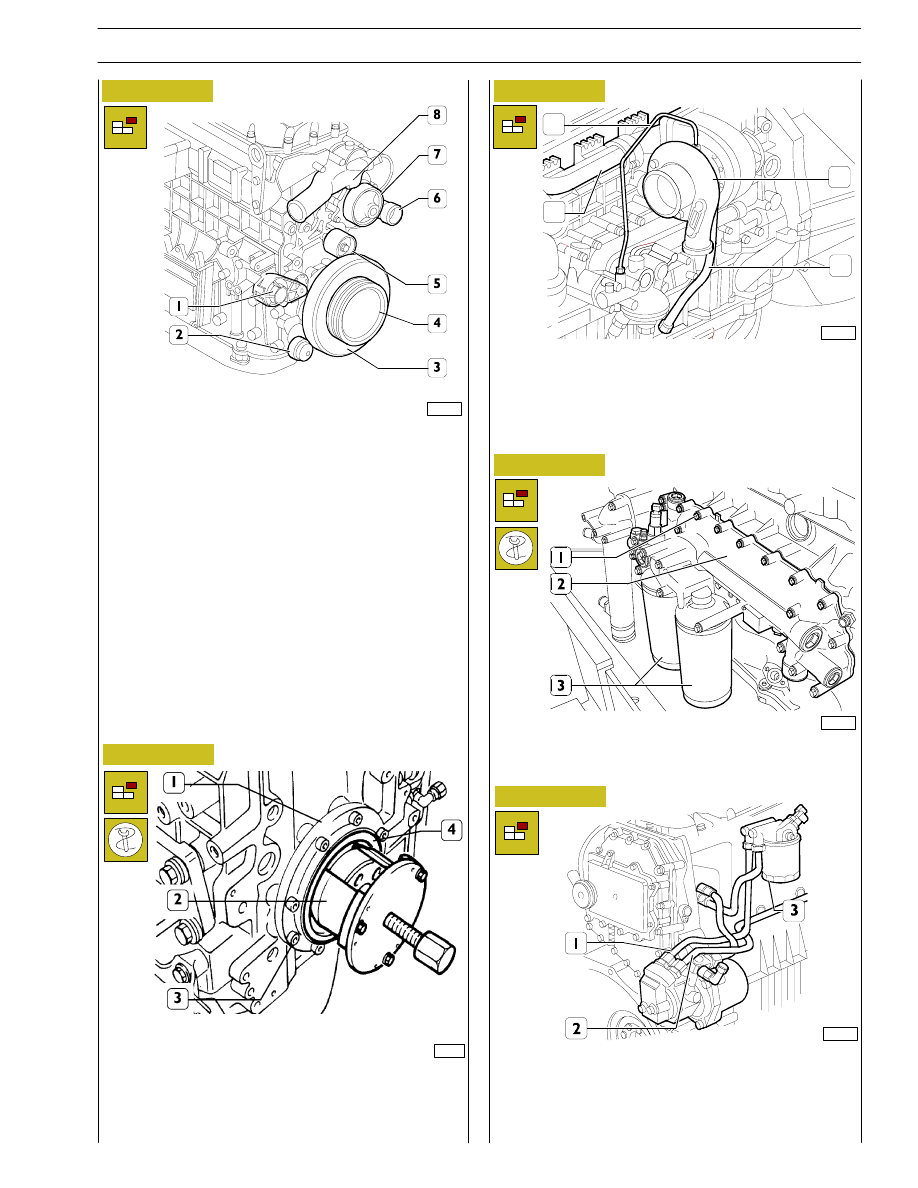

Remove:

-

thermostat assembly (8);

-

pipes complete with coolant (6);

-

pulley (4);

-

water pump (7);

-

automatic tightener support (1);

-

fixed tightener (5);

-

damper flywheel (3) and pulley beneath;

-

automatic tightener (2);

With the extractor 99340053 (2) applied as shown in the
figure, extract the seal (4). Undo the screws (3) and take off
the cover (1). Disconnect all the electrical connections and
sensors.

99361

For all types except F3BE0684J*E902 - F3BE9687A*E001 -
F3BE9687B*E001 - F3BE9687C*E001

On the engine exhaust side, remove the following parts:
-

oil delivery pipe (1);

-

oil return pipe (4);

-

turbocharger (3);

-

exhaust manifold (2).

104252

1

2

4

3

Using tool 99360314 unscrew the oil filters (3).
Remove fastening screws (1) and disassemble heat exchanger
(2).

101605

Figure 13

Disconnect the fuel pipes (1) from the fuel pump (2).

Remove:
-

the fuel pump (2);

-

fuel filter (3) and fuel pipes (1).

104254

SECTION 3 - INDUSTRIAL APPLICATION

9

F3B CURSOR ENGINES

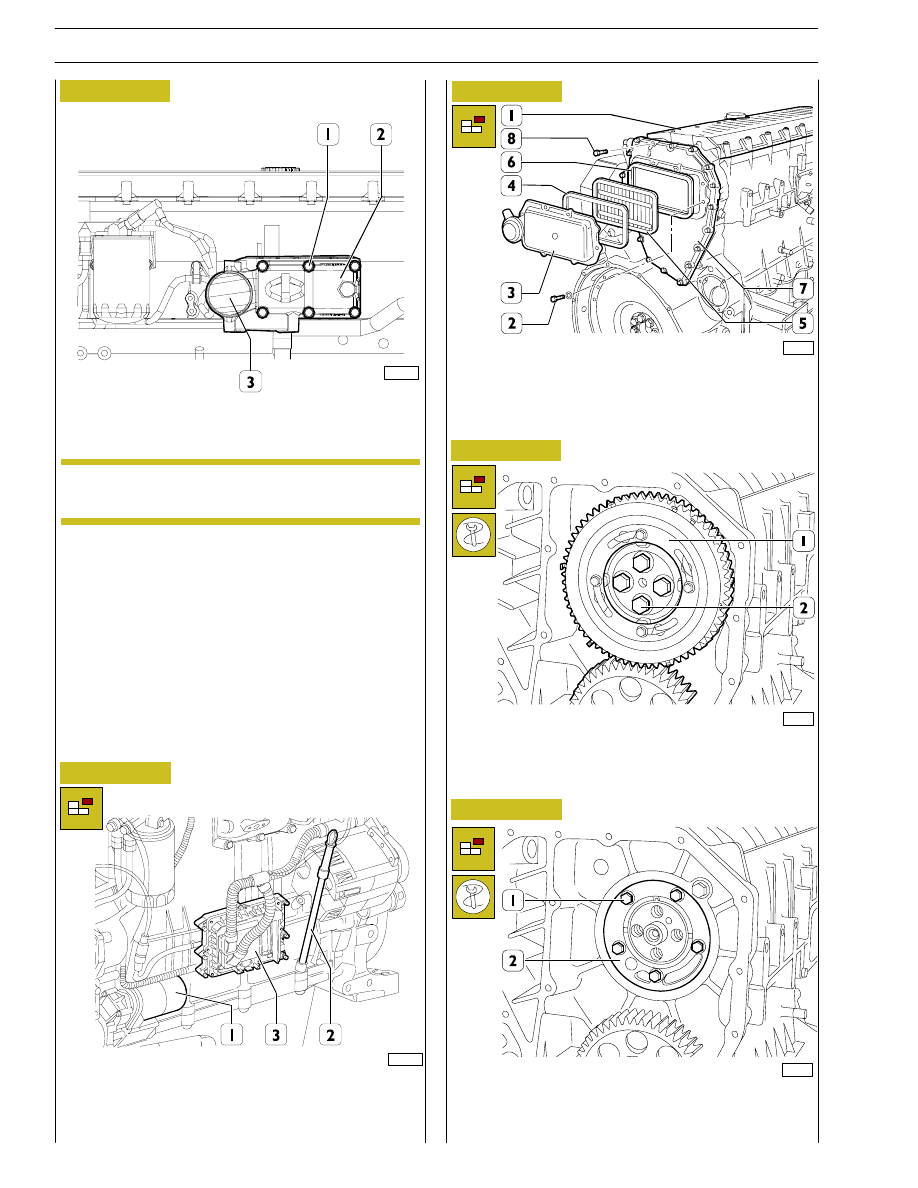

Loosen the screws (1) and remove the intake manifold (2)
from the engine.

Figure 14

Figure 15

Figure 16

104783

Figure 17

Remove:

-

the starter motor (1);

-

the control unit (2) and its support;

-

the oil dipstick (3) from the crankcase.

104310

Figure 18

85480

Remove the rocker arm cover (1), take off the screws (2) and
remove: the cover (3), the filter (5) and the gaskets (4 and 6).
Take off the screws (8) and remove the blow-by case (7).

60496

-

Unscrew the screws (2) and remove the gear (1) fitted
with phonic wheel.

60497

-

Unscrew the screws (1); tighten one screw in a reaction
hole and remove the shoulder plate (2), remove the sheet
gasket.

The air intake joint (3) may have different positions
depending on the type of engine.

NOTE

10

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

60498

60500

60499

60501

104257

Figure 19

Figure 20

Figure 21

Figure 22

Figure 23

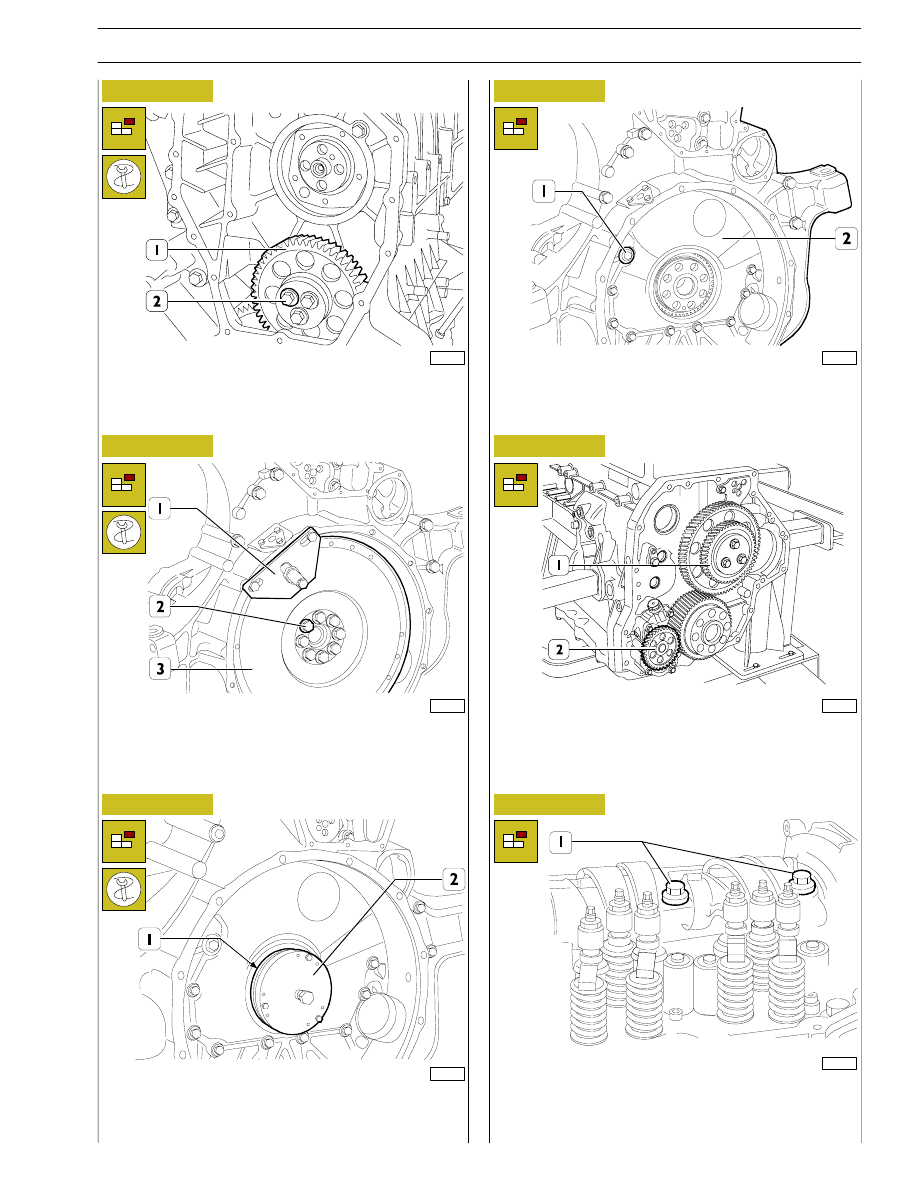

Unscrew the screws (2) and remove the transmission gear (1).

Stop the engine flywheel (3) rotation by means of tool
99360351 (1), unscrew the fixing screws (2) and remove the
engine flywheel (3).

Apply the extractor 99340054 (2) and pull out the seal
gasket (1).

Unscrew the screws (1) and take down the gearbox (2).

- Disconnect the electrical connections from the pump

injectors.

- Unscrew the screws (1) fixing the rocker arm shaft.

In sequence, take out the:

- idle gear (1);

- oil pump gear (2).

99364

Figure 24

SECTION 3 - INDUSTRIAL APPLICATION

11

F3B CURSOR ENGINES
