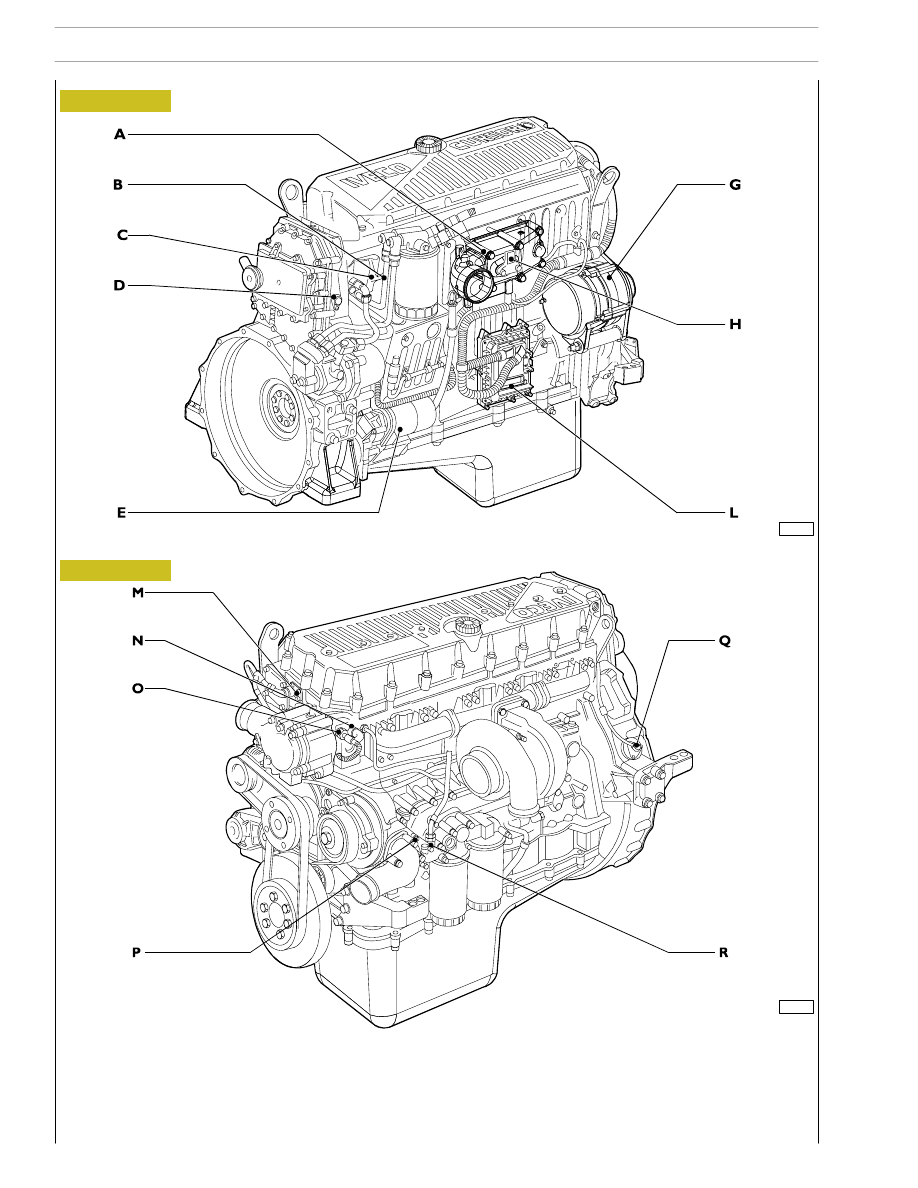

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - G. Alternator - H. Air temperature/pressure sensor - I. Conditioner compressor - L. EDC 7

control unit - M. Connector on engine block for connection with electro-injectors - N. Water temperature for EDC 7 -

O. Water temperature sensor - P. Oil pressure/temperature transmitter - Q. Engine speed on flywheel sensor -

R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 7

Figure 8

116711

116712

34

SECTION 3 - INDUSTRIAL APPLICATION

CURSOR ENGINES F3A

Base - May 2007

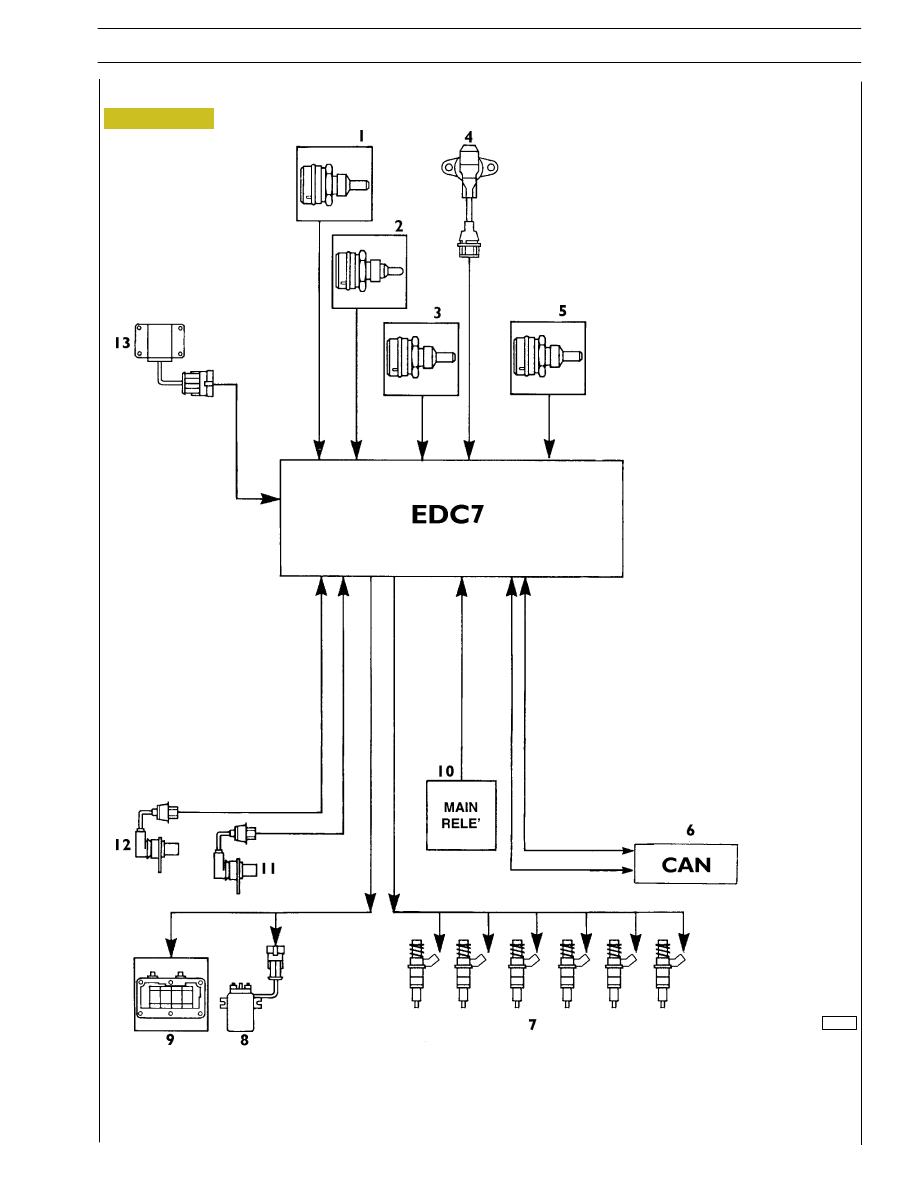

Figure 9

116816

KEYS

1. Engine coolant temperature sensor - 2. Boost air pressure temperature sensor - 3. Fuel temperature sensor - 4. Boost air

pressure sensor - 5. Engine oil temperature and pressure sensor - 6. CAN H/L line - 7. Injectors - pump - 8. Pre-heating and

heating contactor - 9. Oil electric heater - 10. Main remote-control switch - 11. Flywheel sensor - 12. Distribution sensor -

13. Primary/secondary brake switch.

BLOCK DIAGRAM

SECTION 3 - INDUSTRIAL APPLICATION

35

CURSOR ENGINES F3A

Base - May 2007

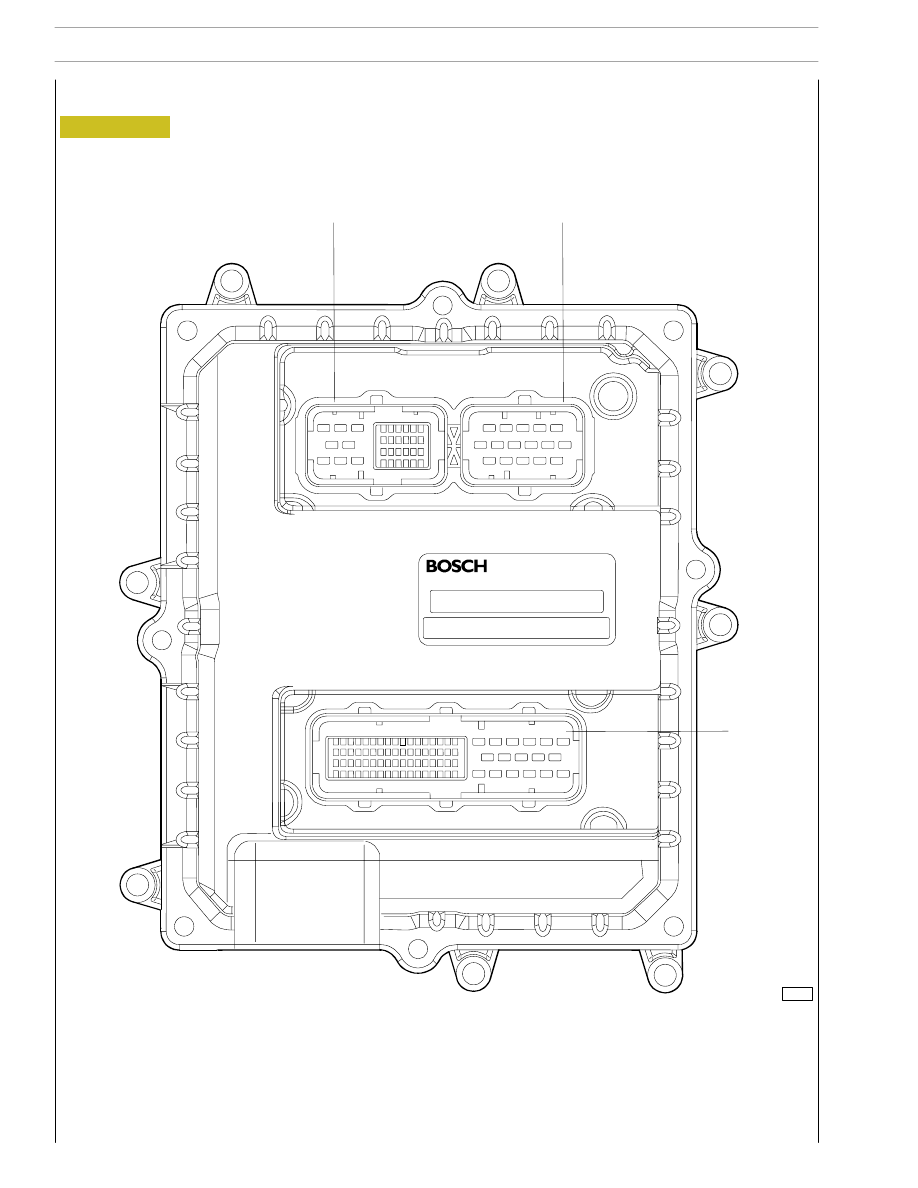

EDC 7 UC31 electronic control unit

Figure 10

A. Electro-injector connector - B. Chassis connector - C. Sensor connector

102373

A

C

B

36

SECTION 3 - INDUSTRIAL APPLICATION

CURSOR ENGINES F3A

Base - May 2007

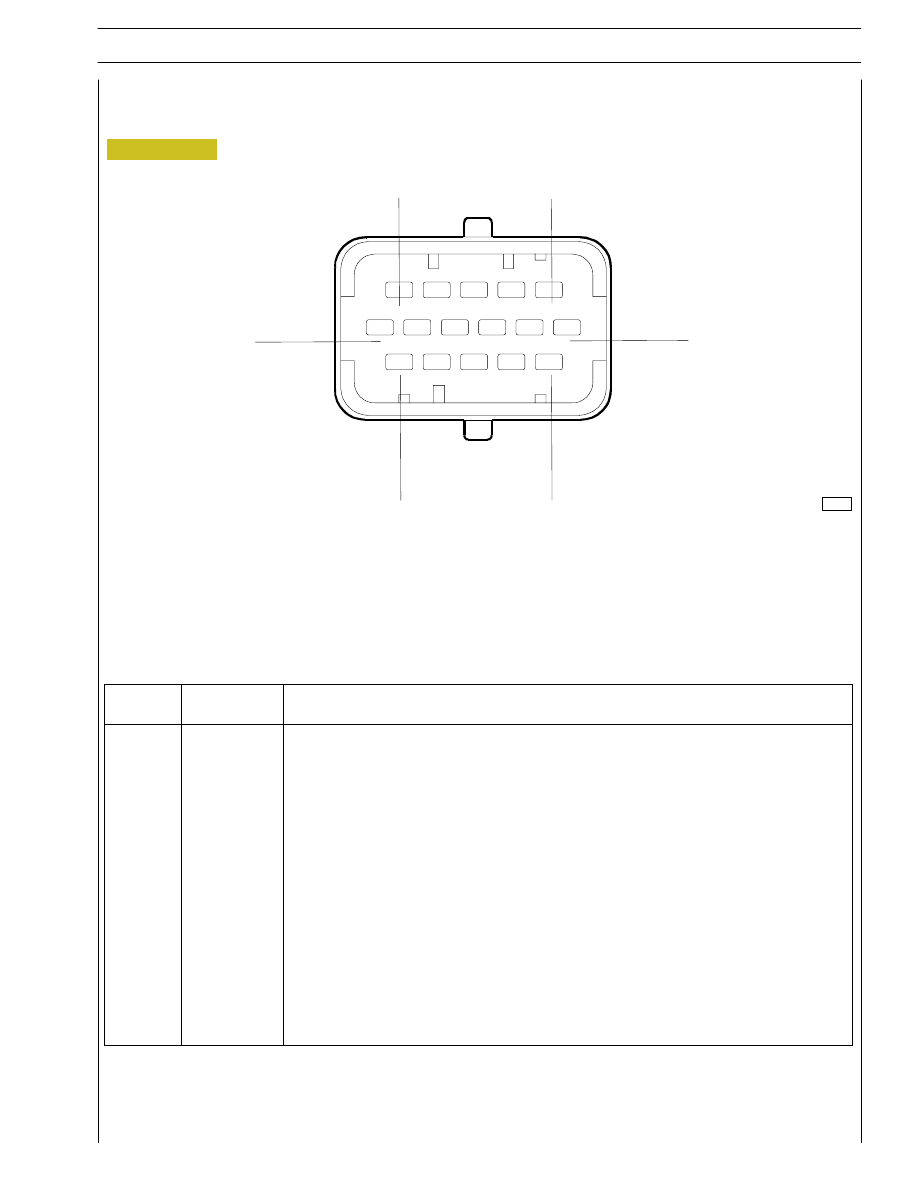

EDC control unit PIN-OUT

Electric injector connector ”A”

102374

Figure 11

16

12

6

1

5

11

Colour legend
B

black

R

red

U

blue

W

white

P

purple

G

green

N

brown

Y

yellow

O

orange

e

E

grey

K

pink

SECTION 3 - INDUSTRIAL APPLICATION

37

CURSOR ENGINES F3A

Base - May 2007

Pin

Colour legend

Function

1

Black

Solenoid valve for electronic cylinder 5 injection

2

Black

Solenoid valve for electronic cylinder 6 injection

3

Bleu

Solenoid valve for electronic cylinder 4 injection

4

White

Solenoid valve for electronic cylinder 1 injection

5

Green

Solenoid valve for electronic cylinder 3 injection

6

Red

Solenoid valve for electronic cylinder 2 injection

7

-

Free

8

-

Free

9

-

Free

10

-

Free

11

Yellow

Solenoid valve for electronic cylinder 2 injection

12

Red

Solenoid valve for electronic cylinder 3 injection

13

Red

Solenoid valve for electronic cylinder 1 injection

14

Bleu

Solenoid valve for electronic cylinder 4 injection

15

Green

Solenoid valve for electronic cylinder 6 injection

16

Brown

Solenoid valve for electronic cylinder 5 injection
