Engines Iveco C10,C13, Cursor 10, Cursor 13. Manual - part 16





Figure 91

Only for type F3AE0684P*E904

Fit the fan hub (6) and the compressor (5) with related
supports.
Using a suitable tool, operate on the belt take-up units (1) and
(3) and fit the belts (2) and (4).

104250

The take-up units are of the automatic type;
therefore no further adjustments are required after
assembly.

Figure 92

Fit the arm 99360585 onto the engine lifting hooks and hook
the arm onto the hoist.
Take out the screws fixing the brackets 99361036 to the
rotary stand. Lift the engine and remove the above-mentioned
brackets from it.
Complete engine assembly with the following parts, tightening
the fixing screws or nuts to the prescribed torque:

-

mount the drive (1);

-

mount the engine supports;

104247

Figure 93

-

mount the oil pressure adjuster valve (1).

104246

Figure 94

For all types except F3AE0684P*E904 and F3AE0684N*E907

Fit the engine support together with the air-conditioner
compressor (2).
Using a suitable tool (3), work in the direction of the arrow and
mount the belt (1).

Connect the engine electric cable to the sensors and control
unit.
Refill the engine with lubricating oil of the prescribed grade and
quantity.

99357

NOTE

28

SECTION 3 - INDUSTRIAL APPLICATION

CURSOR ENGINES F3A

Base - May 2007

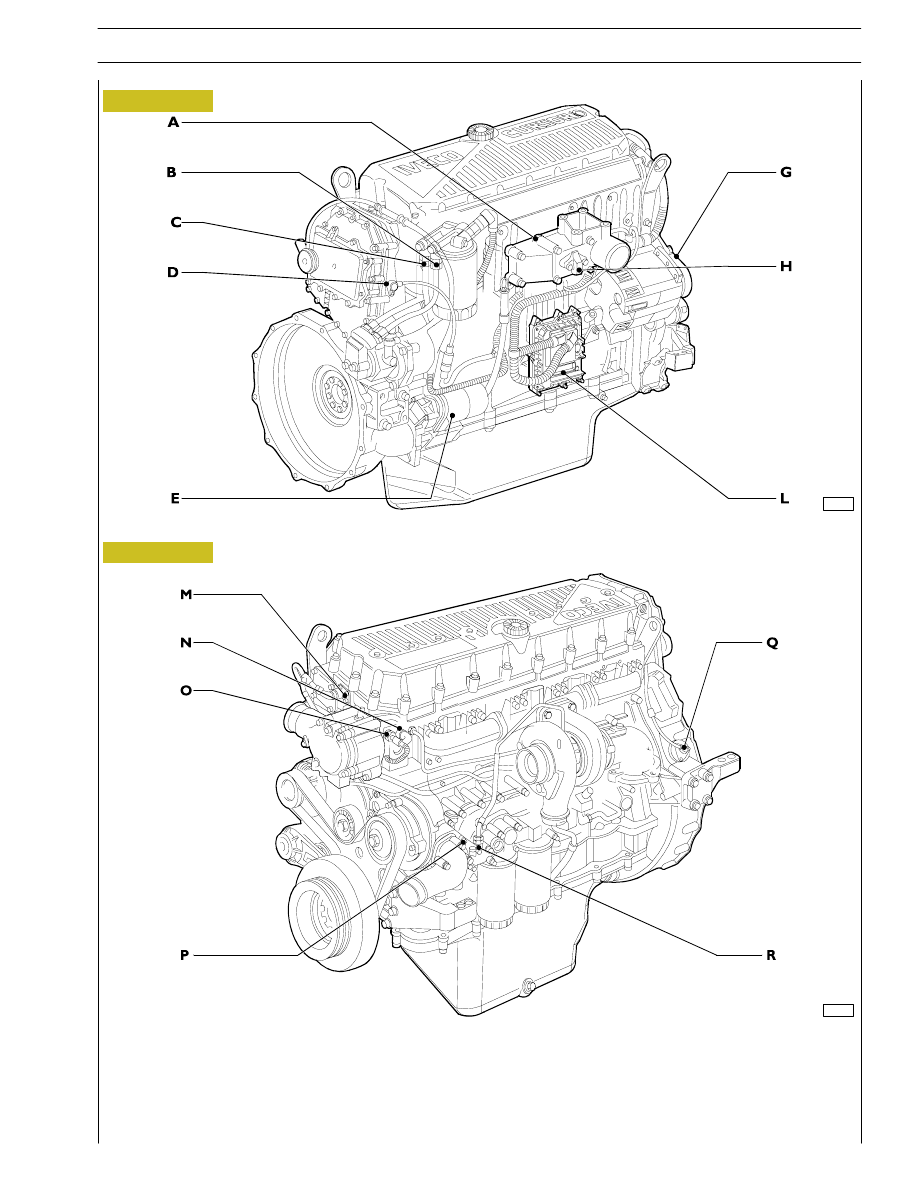

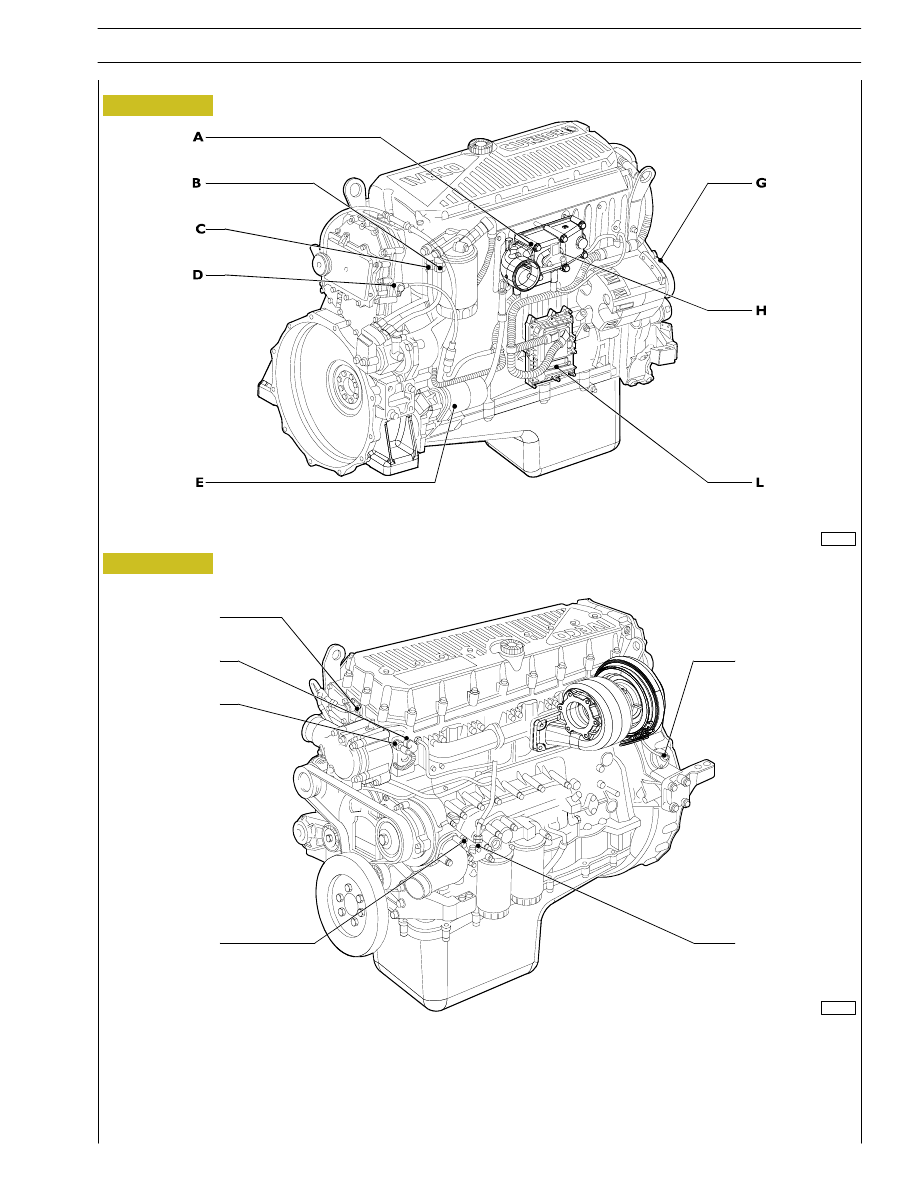

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - G. Alternator - H. Air temperature/pressure sensor - I. Conditioner compressor - L. EDC 7

control unit - M. Connector on engine block for connection with electro-injectors - N. Water temperature for EDC 7 -

O. Water temperature sensor - P. Oil pressure/temperature transmitter - Q. Engine speed on flywheel sensor - R. Low oil

pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 1

Figure 2

104263

104264

SECTION 3 - INDUSTRIAL APPLICATION

31

CURSOR ENGINES F3A

Base - May 2007

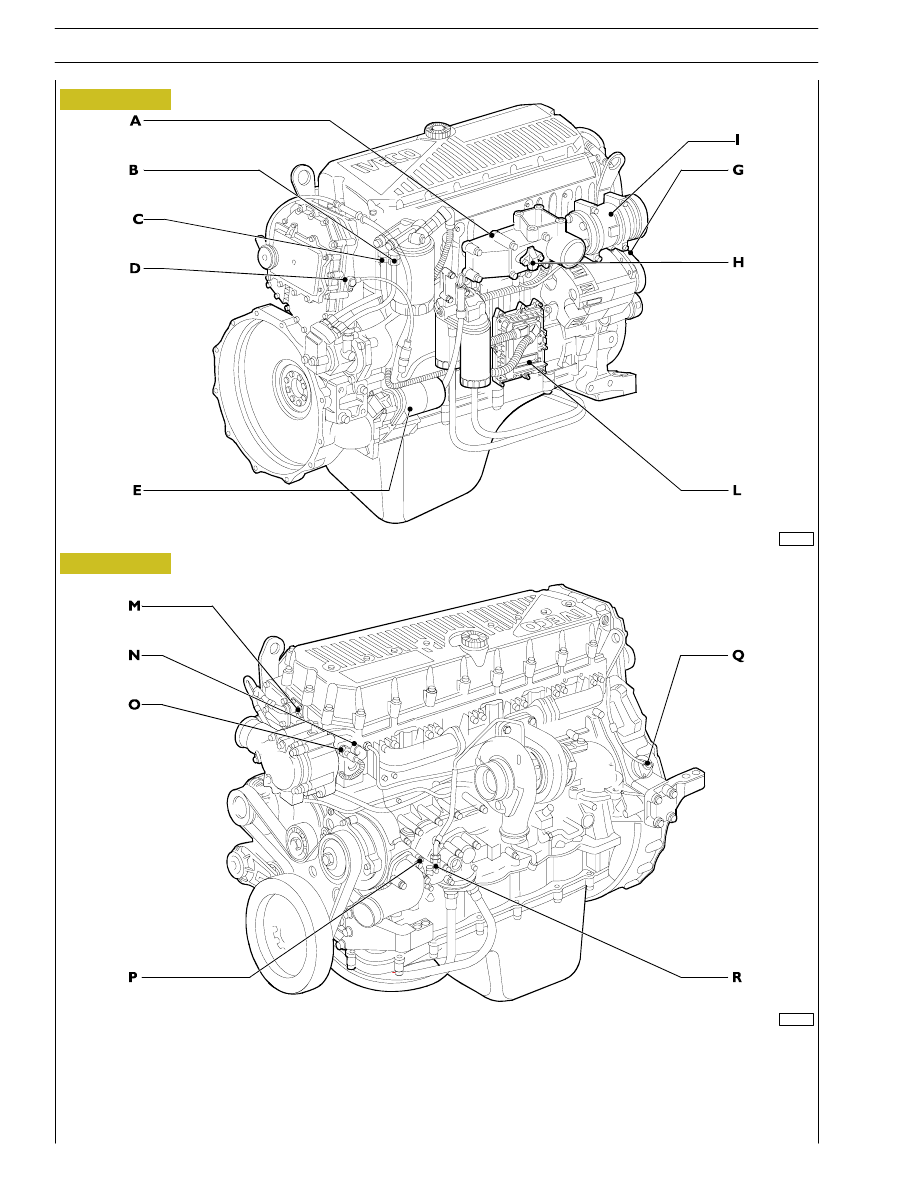

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - G. Alternator - H. Air temperature/pressure sensor - I. Conditioner compressor - L. EDC 7

control unit - M. Connector on engine block for connection with electro-injectors - N. Water temperature for EDC 7 -

O. Water temperature sensor - P. Oil pressure/temperature transmitter - Q. Engine speed on flywheel sensor -

R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 3

Figure 4

104307

104308

32

SECTION 3 - INDUSTRIAL APPLICATION

CURSOR ENGINES F3A

Base - May 2007

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - G. Alternator - H. Air temperature/pressure sensor - I. Conditioner compressor - L. EDC 7

control unit - M. Connector on engine block for connection with electro-injectors - N. Water temperature for EDC 7 -

O. Water temperature sensor - P. Oil pressure/temperature transmitter - Q. Engine speed on flywheel sensor -

R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 5

Figure 6

104765

104766

R

M

N

O

P

Q

SECTION 3 - INDUSTRIAL APPLICATION

33

CURSOR ENGINES F3A

Base - May 2007
