Figure 74

Figure 75

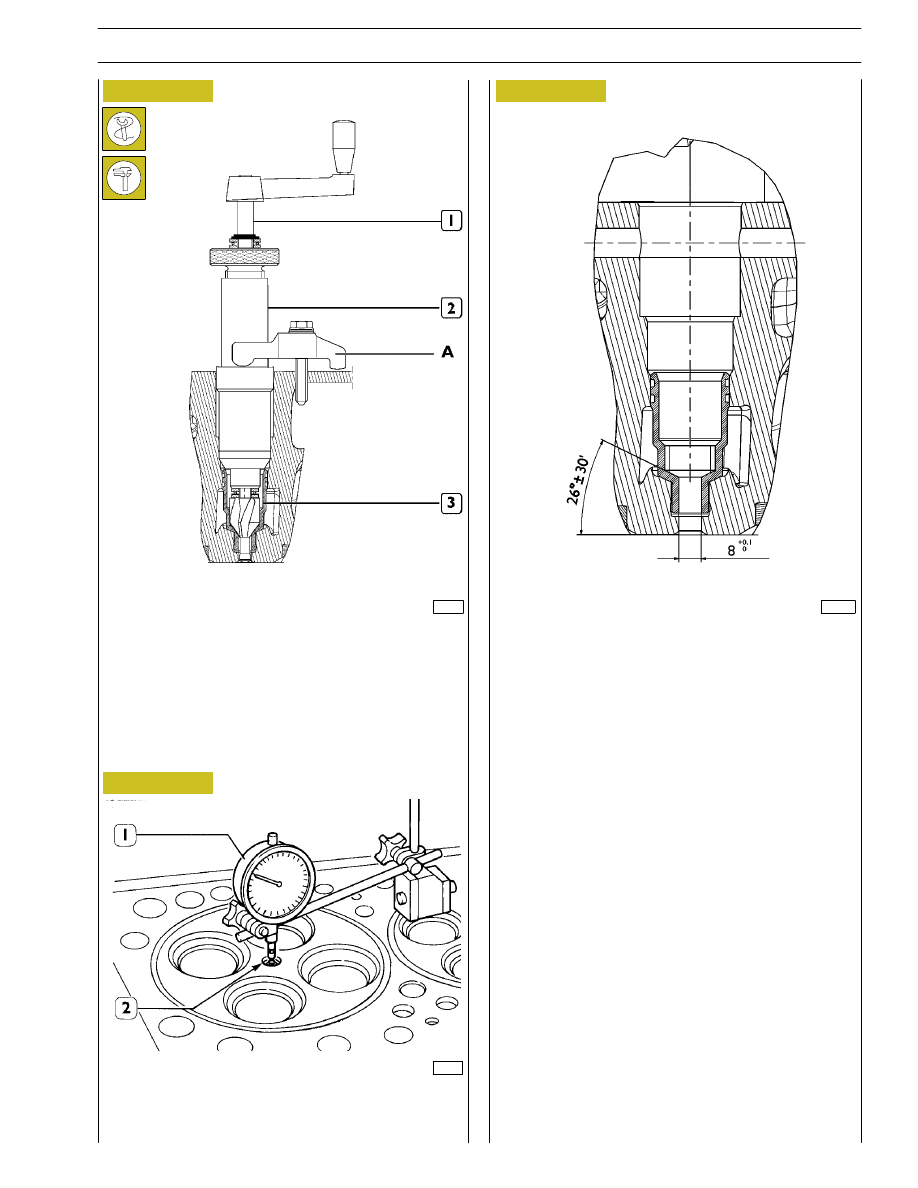

- Through miller 99394044 (1) and bushing 99394045 (2),

ream the injector seat in the case (3), check the injector
protrusion from the cylinder head plane which must be
1.2 to 1.5 mm.

Using dial gauge (1), check the protrusion of the injector (2)
which must be 1.2 to 1.5 mm.

Checking protrusion of injectors

114056

Figure 76

INSTALLATION DIAGRAM FOR

INJECTOR CASE

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

39

F2C CURSOR ENGINES

TIMING CONTROL COMPONENT PARTS

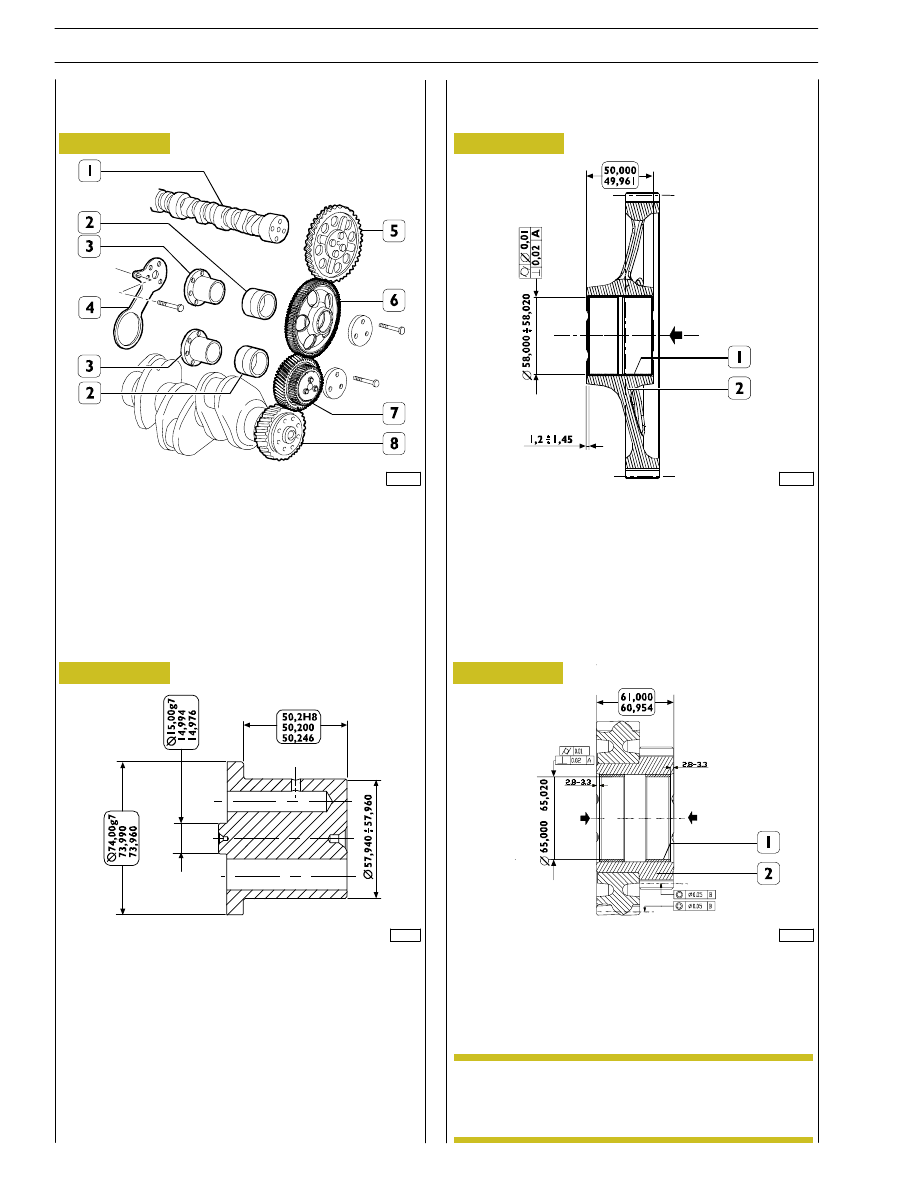

1. Camshaft - 2. Bushing - 3. Pin - 4. Articulated rod -

5. Camshaft control gear - 6. Idler gear - 7. Twin idler gear

- 8. Drive shaft driving gear.

114210

114211

Rated assembling play between idler gear bushings and pins:
0.040

÷ 0.080 mm.

5412

TIMING GEAR

Camshaft drive

541253

Intermediate gear pin

86926

541252

Idler gear

541252

Twin idler gear

541254

Replacing the bushings

Bushings (1, Figures 78-79) can be replaced when they are
worn. Put up the bushing, then grind it so as to bring it to a
dimension of

∅ 65.010 ± 0.10 mm.

Bushing fitting in gears (2, Figures 78-79) must be
performed in arrow direction, placing them as
shown in figures.

Figure 77

Figure 78

Figure 79

Figure 80

NOTE

114212

40

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

F2C CURSOR ENGINES

Base - June 2007

47506

47505

47507

Figure 81

Figure 82

Figure 83

541210

Camshaft

541211

Checking cam lift and pin alignment

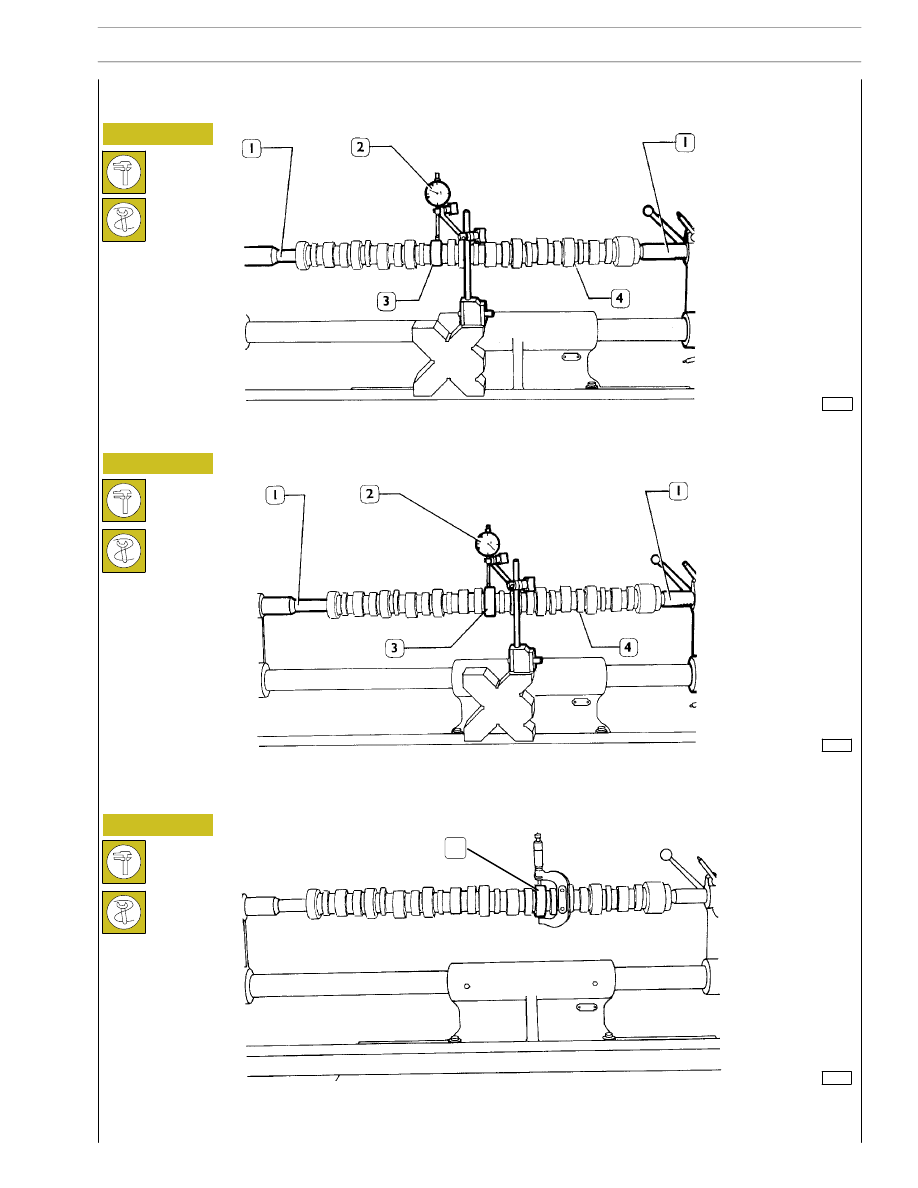

When the camshaft (4) is on the tailstock (1), check alignment of supporting pin (3) using a centesimal gauge (2); it must not exceed
0.030 mm.
If misalignment exceeds this value, replace the shaft.

In order to check installation clearance, measure bush inner diameter and camshaft pin (1) diameter; the real clearance is obtained
by their difference.
If clearance exceeds 0.150 mm, replace bushes and, if necessary, the camshaft.

Place the camshaft (4) on the tailstock (1) and check cam lift (3) using a centesimal gauge (2); values are shown in table on page
9.

1

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

41

F2C CURSOR ENGINES

The bush surfaces must not show any sign of seizing or
scoring; if they do replace them.

114213

Figure 84

Figure 85

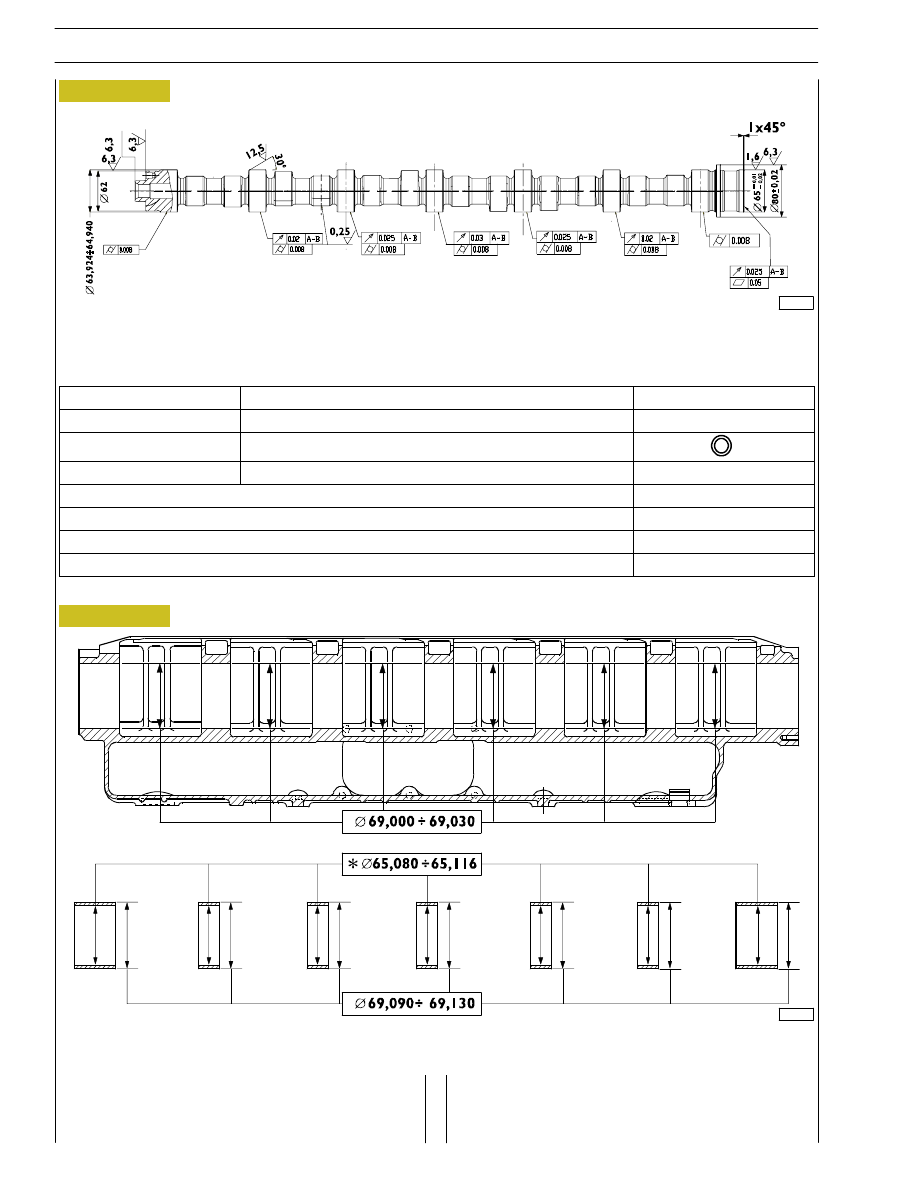

MAIN DATA - CAMSHAFT AND TOLERANCES

The surfaces of shaft supporting pin and cams must be extremely smooth; if you see any sign of seizing or scoring, replace the

shaft and the relative bushes.

MAIN DATA - CAMSHAFT BUSHES AND RELATIVE BLOCK SEATS

* Bush inner diameter after installation

541213

Bushes

Measure the bush inner diameters with a baremeter and replace
them, if the value measured exceeds the tolerance value.
To take down and fit back the bushes, use the proper tool
99360487.

114214

42

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

F2C CURSOR ENGINES

Base - June 2007

TOLERANCE CHARACTERISTIC

SYMBOL

ORIENTATION

Perpendicularity

⊥

POSITION

Concentricity or coaxial alignment

OSCILLATION

Circular oscillation

↗

IMPORTANCE CLASS ASSIGNED TO PRODUCT CHARACTERISTICS

SYMBOL

CRITICAL

©

IMPORTANT

⊕

SECONDARY

⊝
