6F – 14  EXHAUST SYSTEM







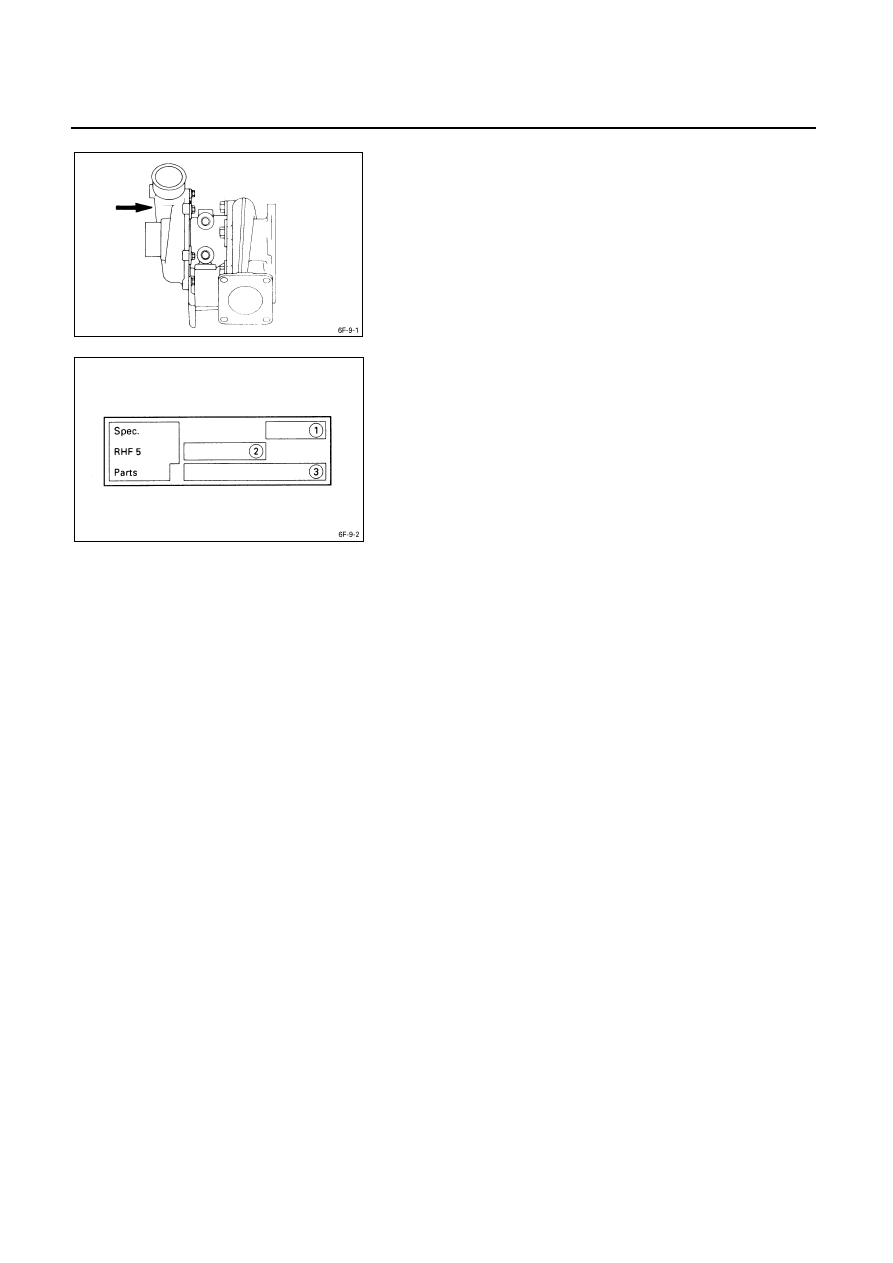

IDENTIFICATION OF UNIT

The turbocharger nameplate gives the date of manufacture
and other important information required to identify the unit
when service inquiries are made.















The turbocharger nameplate has the following information
stamped on it.

Q

Turbo Specification Number, Production Year and
Month

R

Production Date, Daily Serial Number

S

ISUZU Parts Number





EXHAUST SYSTEM  6F – 15



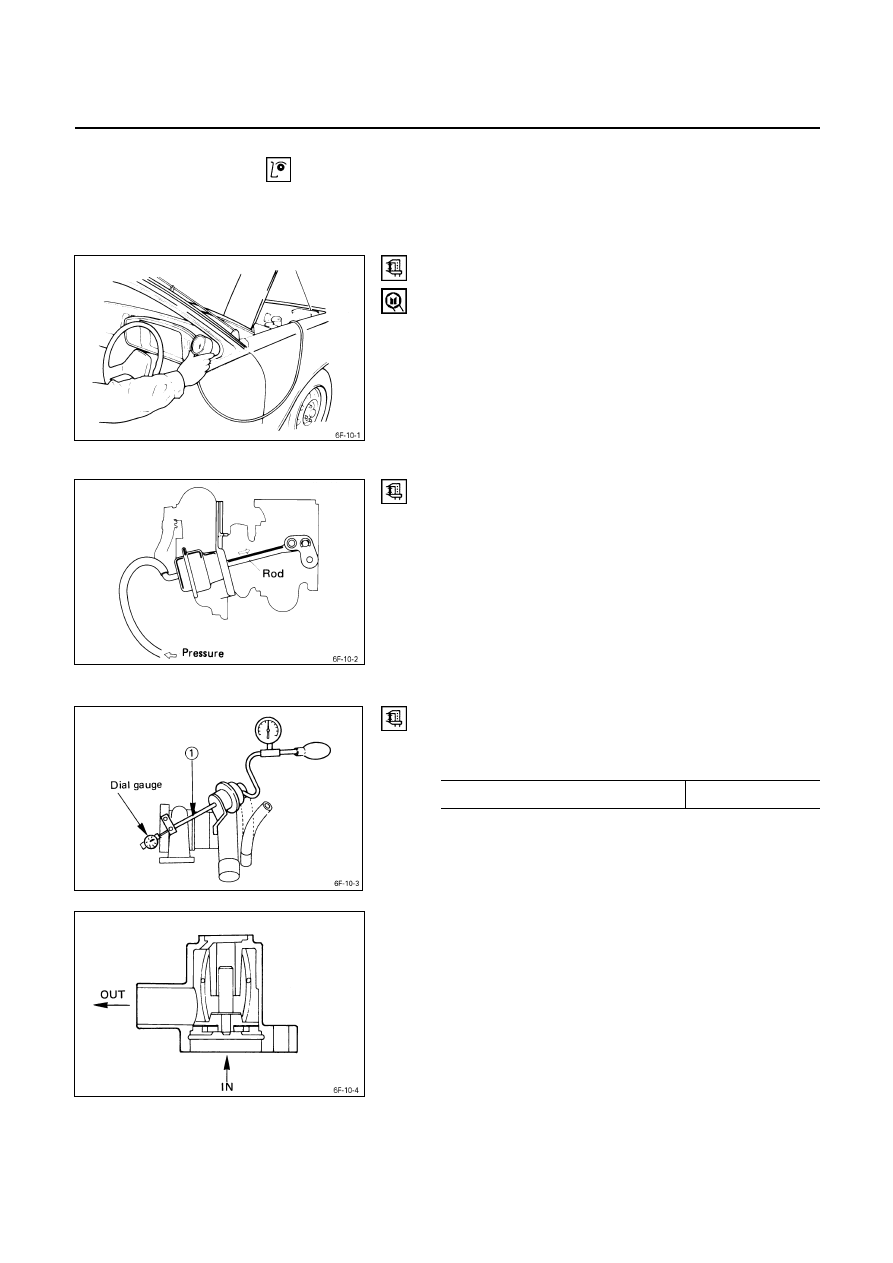

 INSPECTION AND REPAIR

Make the necessary adjustments, repairs, and part replacements if excessive wear or damage is discovered during
inspection.






Turbocharger pressure check

(1)  Remove the pressure switch connecting hose from

intake duct.

(2)  Connect the pressure gauge.
(3)  Start the engine and gradually increase the engine

speed (the vehicle must be stationary with no load
applied to the engine).

(4)  Check to see that turbocharger pressure rises to

approximately 300 mmHg.
Pressure Gauge : 5-8840-0075-0









Waste gate operation check

(1)  Remove the hose between the waste gate and the

intake pipe.

(2)  Connect the pressure gauge.
(3)  Check to see that the rod begins to move when a

pressure of approximately 665 mmHg is applied to the
waste gate.

Note:
Do not apply a pressure greater than 1 kg/cm

2

 to the

wastegate during this check.







Unit Inspection (Remove Turbo. from engine)

Check to see the pressure required to move the control
rod

Q

 2 mm is within the limits shown below.

Control Rod

Q

 Operating Pressure  Approx. 860 mmHg















Safety valve check

Operate the valve with your hand to check its operation.
Check the valve seal are for excessive wear or damage.

Contact the “ISUZU MOTORS LIMITED” Dealer service
department or “IHI SERVICE FACILITY” for major repairs
and maintenance.
Important wheel shaft end play and bearing clearance
standards and limits are included below for your reference.

6F – 16  EXHAUST SYSTEM



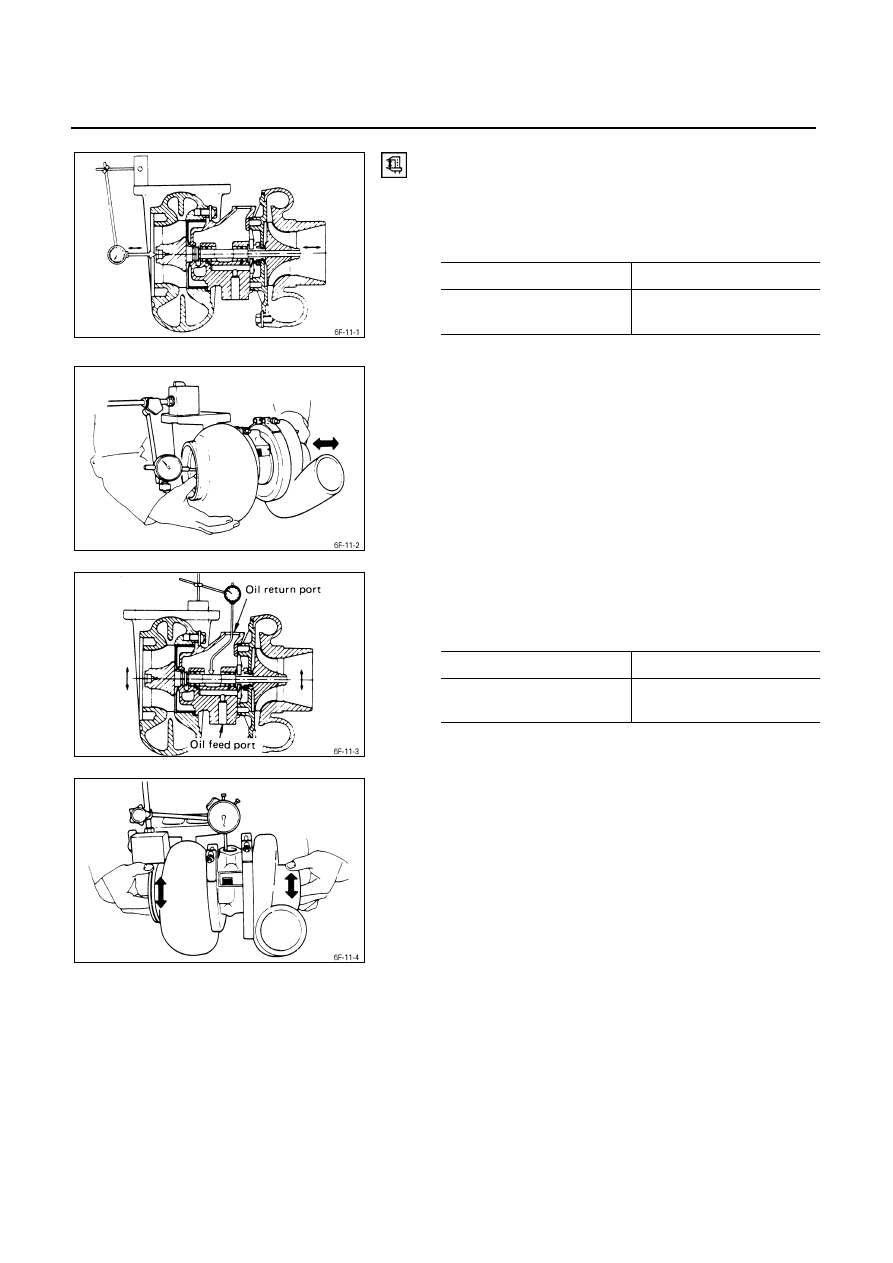

Wheel Shaft End Play

Use a dial indicator to measure the wheel shaft end play.
Apply a force of 1.2 kg (2.6 lb/11.8N) alternately to the
compressor wheel end and the turbine wheel end.
Wheel Shaft End Play

mm (in)

Standard Limit

0.03 - 0.06

(0.001 - 0.002)

0.09 (0.004)























Wheel Shaft and Bearing Clearance

Use a dial indicator to measure the wheel shaft and
bearing clearance.
Wheel Shaft and Bearing Clearance

mm (in)

Standard Limit

0.056 - 0.127

(0.0022 - 0.0050)

0.127 (0.0050)



















EXHAUST SYSTEM  6F – 17



SPECIAL TOOLS

ILLUSTRATION

TOOL NUMBER

TOOL NAME



5-8840-0070-0 Pressure

Gauge
