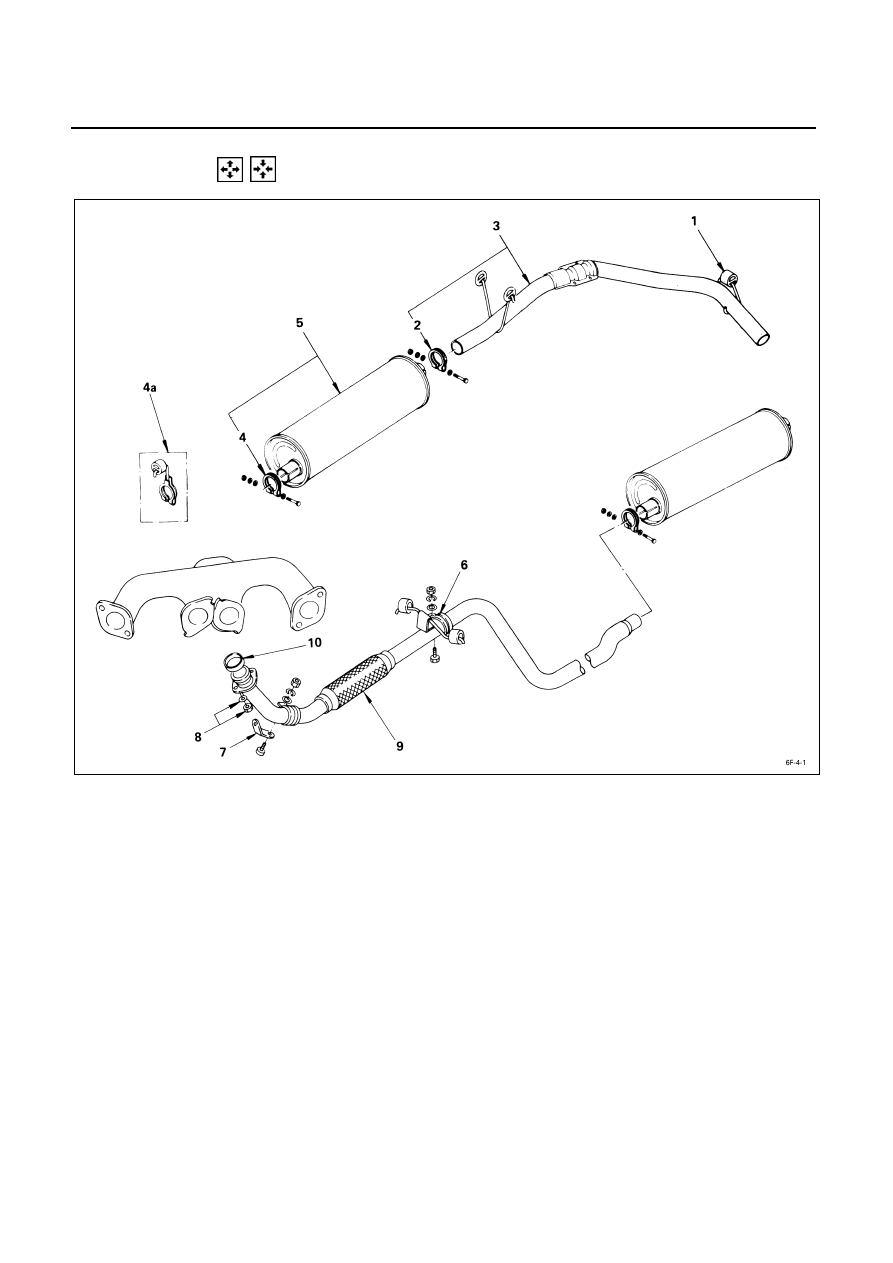

6F – 6  EXHAUST SYSTEM



   REMOVAL AND INSTALLATION


































Removal Steps



Installation Steps

   1.

Rear hanger clamp





10.

Exhaust pipe gasket

   2.

Silencer rear clamp





9.

Front exhaust pipe

   3.

Rear exhaust pipe



J

 8. Exhaust pipe nut and washer

   4.

Silencer front clamp





7.

Exhaust front bracket





4a.  Silencer front clamp





6.

Front hanger clamp





(For long wheel base)



J

 5. Exhaust silencer

   5.

Exhaust silencer





4.

Silencer front clamp

   6.

Front hanger clamp





4a. Silencer front clamp

   7.

Exhaust front bracket





(For long wheel base)

   8.

Exhaust pipe nut and washer





3.

Rear exhaust pipe





9.

Front exhaust pipe





2.

Silencer rear clamp

  10.

Exhaust pipe gasket





1.

Rear hanger clamp



EXHAUST SYSTEM  6F – 7





Important Operations – Installation

Follow the removal procedure in the reverse order to
perform the installation procedure. Pay careful attention to
the important points during the installation procedure.






8.  Exhaust Pipe Nut and Washer

Connect the exhaust pipe to the exhaust manifold.
Torque kg·m

(lb·ft/N·m)

6.8

± 0.5 (49 ± 3.6/67 ± 5)






5. Exhaust

Silencer

Apply muffler sealer to the joining portion of the pipes.

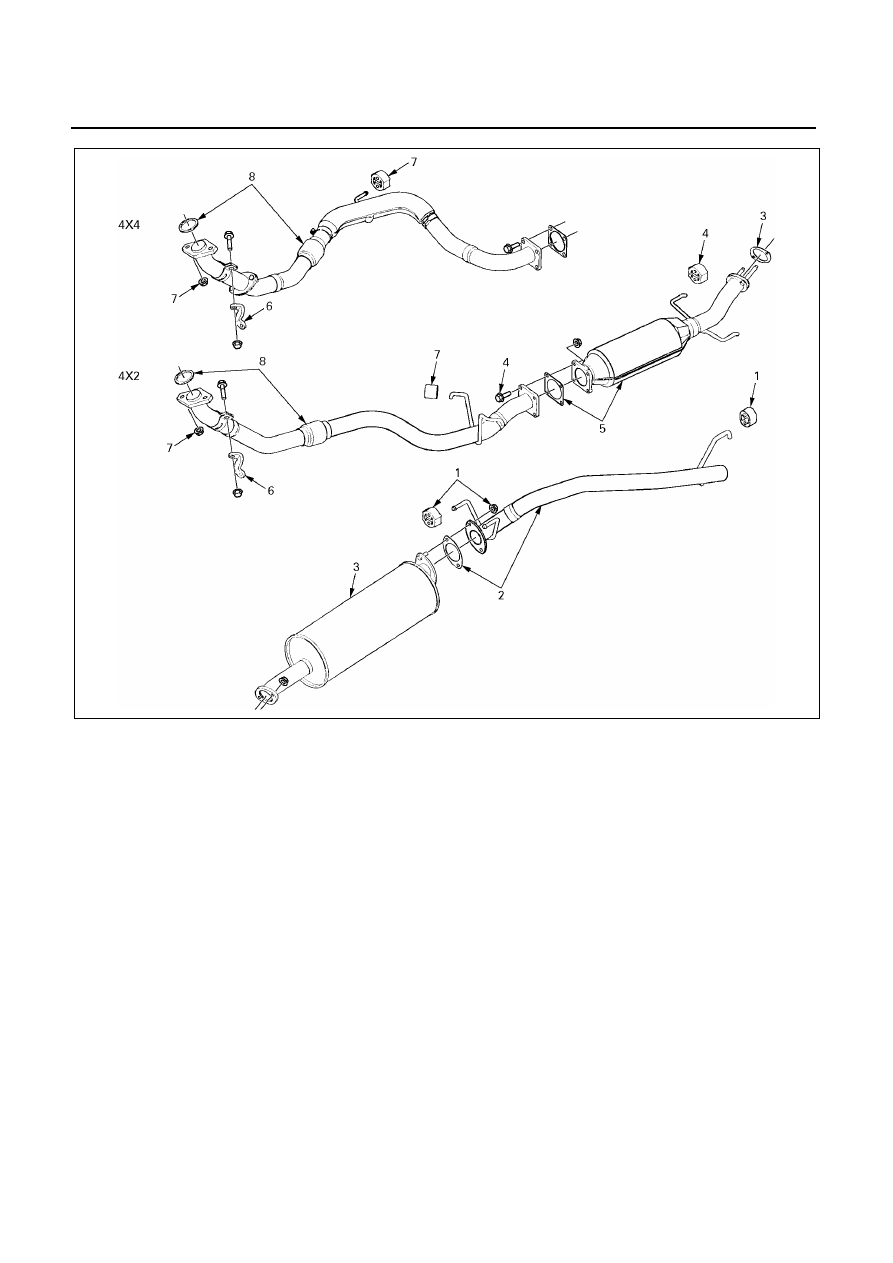

6F – 8  EXHAUST SYSTEM































150L200006





Removal Steps



Installation Steps



 1.

Tail pipe hanger clamp and
nuts



J

 8.

Front pipe with gasket



 2.

Tail pipe with gasket





7.

Front pipe hanger clamp and nuts



 3.

Silencer with gasket



J

 6. Front pipe BRKT



 4.

Oxidizing Catalytic converter
hanger clamp and bolts



J

 5. Oxidizing Catalytic converter with

gasket



 5.

Oxidizing Catalytic converter
with gasket





4.  Oxidizing Catalytic converter hanger

clamp and bolts



 6.

Front pipe BRKT



J

 3. Silencer with gasket



 7.

Front pipe hanger clamp and
nuts



J

 2. Tail pipe with gasket



 8.

Front pipe with gasket





1.

Tail pipe hanger clamp and nuts



4JA1TC

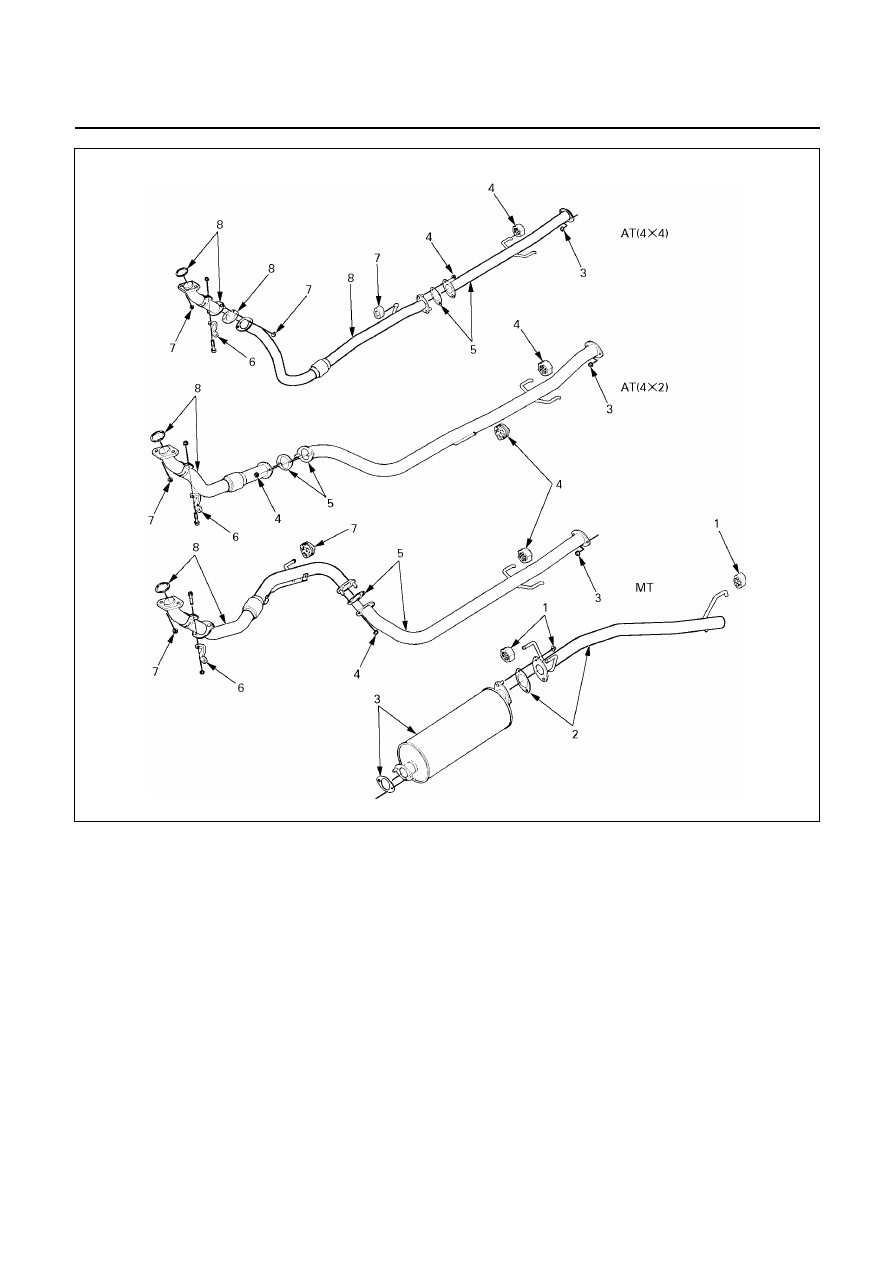

EXHAUST SYSTEM  6F – 9




































150L200008





Removal Steps



Installation Steps



 1.

Tail pipe hanger clamp and
nuts



J

 8.

Front pipe with gasket



 2.

Tail pipe with gasket





7.

Front pipe hanger clamp and nuts



 3.

Silencer with gasket and nuts



J

 6. Front pipe BRKT



 4.

Center pipe hanger clamp and
nuts



J

 5. Center pipe with gasket



 5.

Center pipe with gasket





4.

Center pipe hanger clamp and nuts



 6.

Front pipe BRKT



J

 3. Silencer with gasket



 7.

Front pipe hanger clamp and
nuts



J

 2. Tail pipe with gasket



 8.

Front pipe with gasket





1.

Tail pipe hanger clamp and nuts



4JH1TC
