EXHAUST GAS RECIRCULATION (EGR) SYSTEM  6E– 5








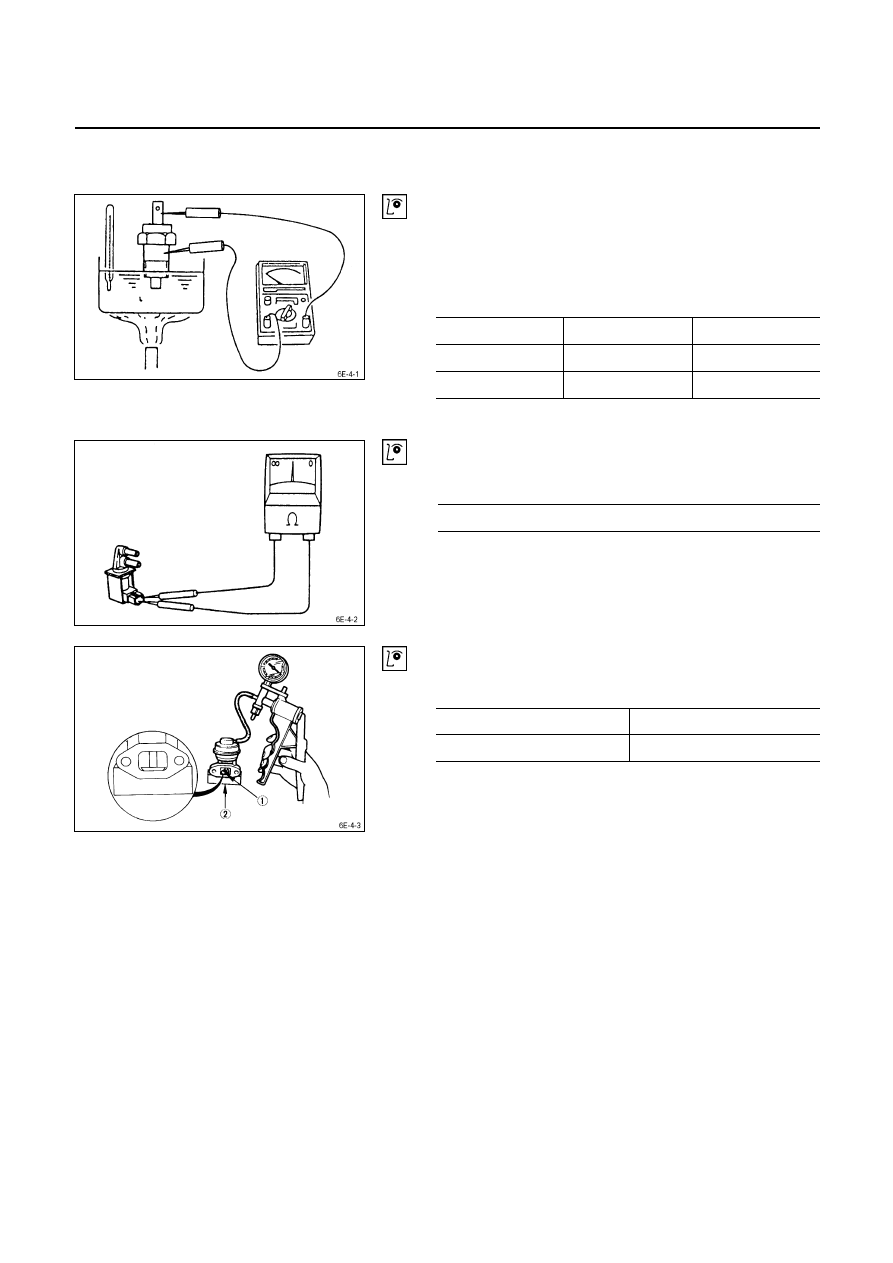

INSPECTION







Thermo Switch

1.  Submerge end of switch in water.
2.  Connect circuit tester to the connector terminals.
3.  Use a burner to heat the water.
4.  Check the continuity test across.
Operating temperature



Thermo sw. No.2  Thermo sw. No.1

OFF

→ ON

Over 73°C

Over 30°C



ON

→ OFF

76°C ~ 84°C

36°C ~ 44°C





If there is no continuity, replace the switch.









Vacuum switch valve (VSV)

Use a circuit tester to measure the V.S.V. resistance.
V.S.V Resistance

Ω at 20°C

35 ~ 45



If the resistance is not within specification, replace it.







EGR Valve

Apply Vacuum to the EGR Valve, check to see the Valve
Apply Vacuum

Less then 120 mmHg

Not operation



More than 180 mmHg

Operation









6E – 6  EXHAUST GAS RECIRCULATION (EGR) SYSTEM

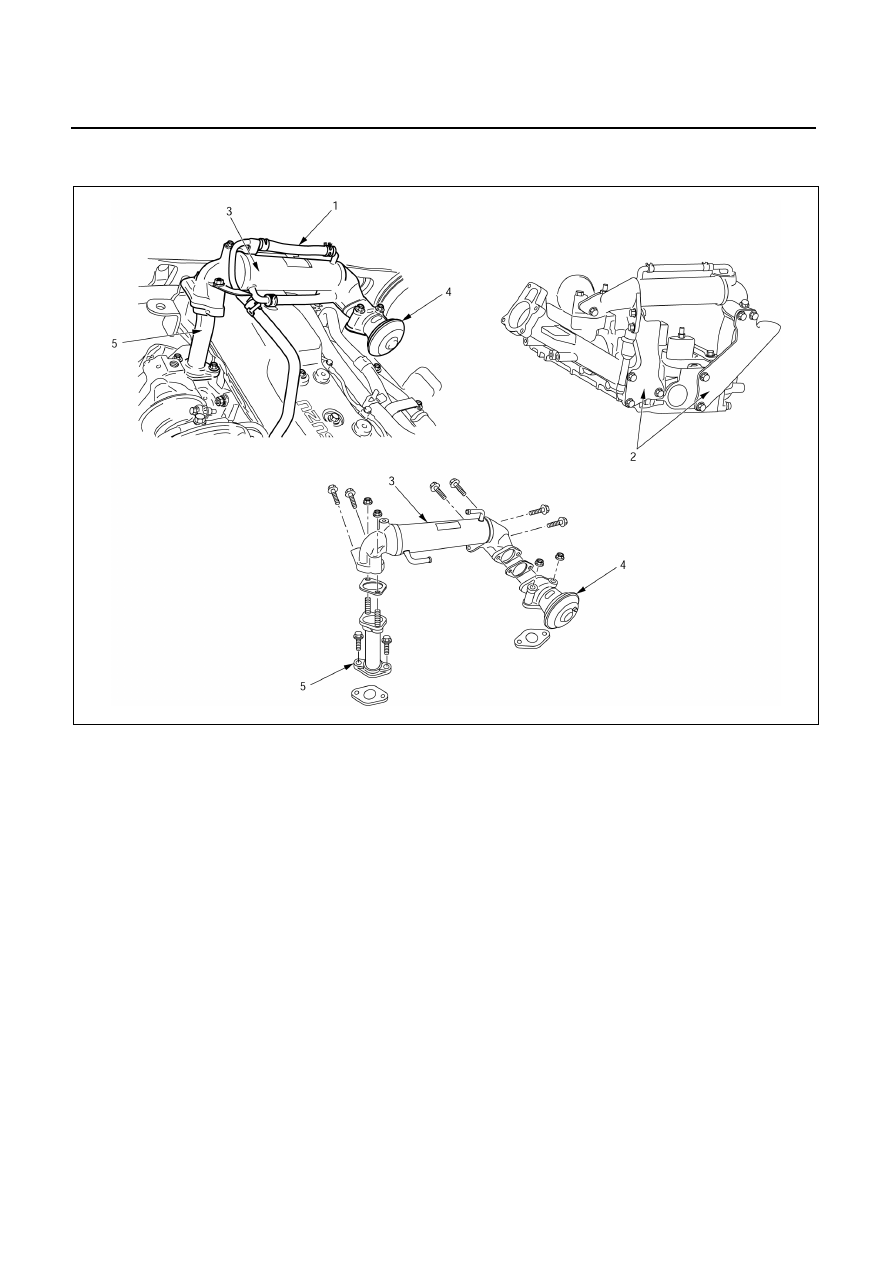

EGR COOLER (For 4JA1TC Engine)






































Removal Steps



Installation Steps

 Preparation:





･ Disconnect battery ground cable



To install, follow the removal procedure in
reverse order.



･ Drain coolant



J

5.

EGR pipe



･ Remove the intercooler



J

4.

EGR valve

   1.

Water hose



J

3.

EGR cooler ASM

   2.

EGR cooler bracket



J

2.

EGR cooler bracket

  3.

EGR cooler ASM



J

1.

Water hose

   4.

EGR valve







   5.

EGR pipe




















057L200024



EXHAUST GAS RECIRCULATION (EGR) SYSTEM  6E– 7



















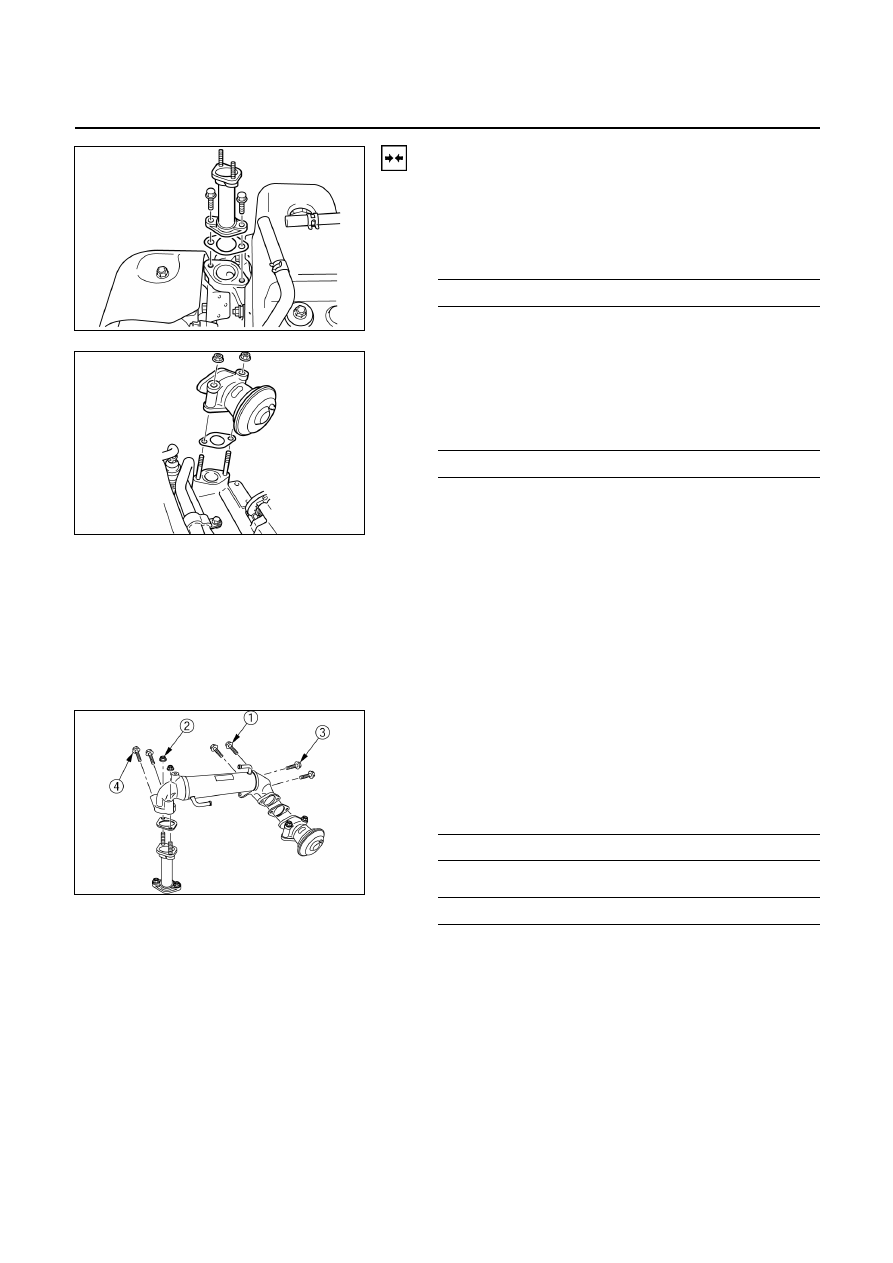

Installation Steps

5. EGR

Pipe

Install the EGR pipe to the Exhaust manifold and tighten
the EGR pipe bolt with EGR pipe gasket to the specified
torque.
EGR Pipe Bolt Torque

kg·m (lb·ft/N·m)

2.4

± 0.5 (17.4 ± 3.6/23.5 ± 5)
























4. EGR

Valve

Install the EGR valve to the intake manifold and tighten the
EGR valve nut with EGR valve gasket to the specified
torque.
EGR Valve Nut Torque

kg·m (lb·ft/N·m)

2.4

± 0.5 (17.4 ± 3.6/23.5 ± 5)
























3.  EGR Cooler ASM

Temporarily install the EGR cooler assembly.




























2.  EGR Cooler Bracket

1)  Temporarily install the EGR cooler bracket Hand-

tighten each of the bolts.

2)  Fintal tighten the bolts in the order shown in the

illustration (

QRST)

.

QR

Torque kg·m

(lb·ft/N·m)

2.4

± 0.5 (17.4 ± 3.6/23.5 ± 5)



ST

Torque kg·m

(lb·ft/N·m)

1.9

± 0.5 (14 ± 3.6/19 ± 5)






























1. Water

Hose

Connect the water hose to the EGR cooler ASM.

Note:

•

Take care not to scratch the installation surfaces.

•

Do not allow dirt to adhere to the installation
surfaces.











057L200022



057L200021



057L200023
