ENGINE ELECTRICAL  6D – 35

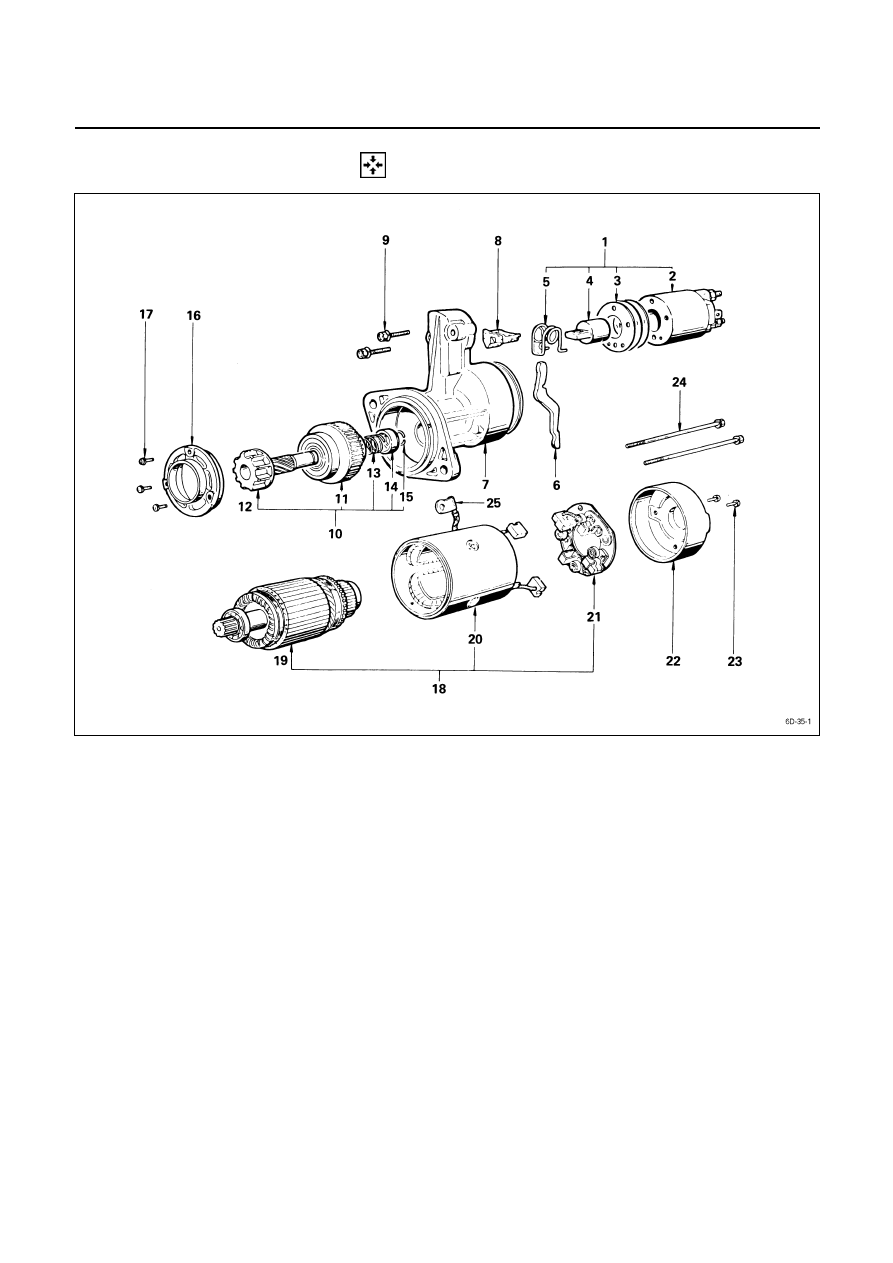

 REASSEMBLY
































Reassembly Steps









J

 1.  Magnetic switch assembly





14.

Pinion stopper

   2.  Magnetic switch





15.

Pinion stopper clip

   3.  Adjusting shims





16.

Bearing retainer

   4.  Plunger



17.

Screw

   5.  Torsion spring





18.

Motor assembly

   6.  Shift lever





19.

Armature



J

 7.  Gear case





20.

Yoke



J

 8.  Dust cover



J

 21.

Brush holder

   9.  Bolt



22.

Rear

cover



J

 10.  Pinion assembly





23.

Screw

  11.  Clutch

J

 24.

Through bolt

  12.  Pinion shaft



J

 25.

Lead wire

  13.  Rerurn spring









6D – 36  ENGINE ELECTRICAL





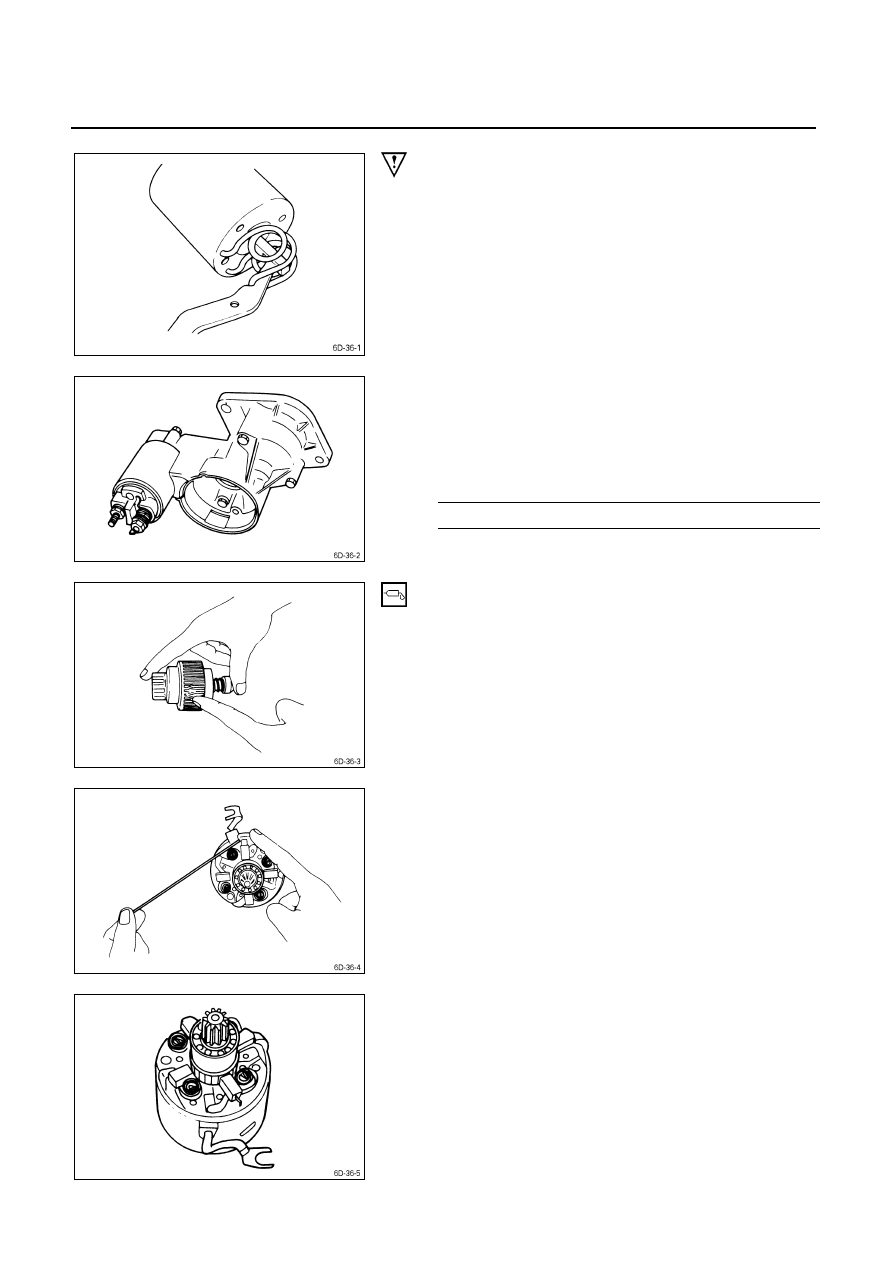

Important Operations

1.  Magnetic Switch Assembly

1.  Attach the torsion spring to the hole in the magnetic

switch as illustrated.

2.  Insert the shift lever into the plunger hole of the

magnetic switch.









7. Gear

Case

8. Dust

Cover

1.  Install the magnetic switch assembly in the gear case.
2.  Install the dust cover.

Dust Cover Bolt Torque

kg

⋅m(lb⋅ft/N⋅m)

0.75

± 0.5 (5.4 ± 3.6/7.4 ± 5)







10. Pinion Assembly

Apply a coat of grease to the reduction gear and install the
pinion assembly to the armature shaft.











21. Brush Holders

1.  Install the brushes into the brush holder with raising

the spring end of the brush spring.
Take care not to damage the commutator face.











2.  Install the brush holder with aligning the peripheries of

the yoke and the brush holder.

ENGINE ELECTRICAL  6D – 37





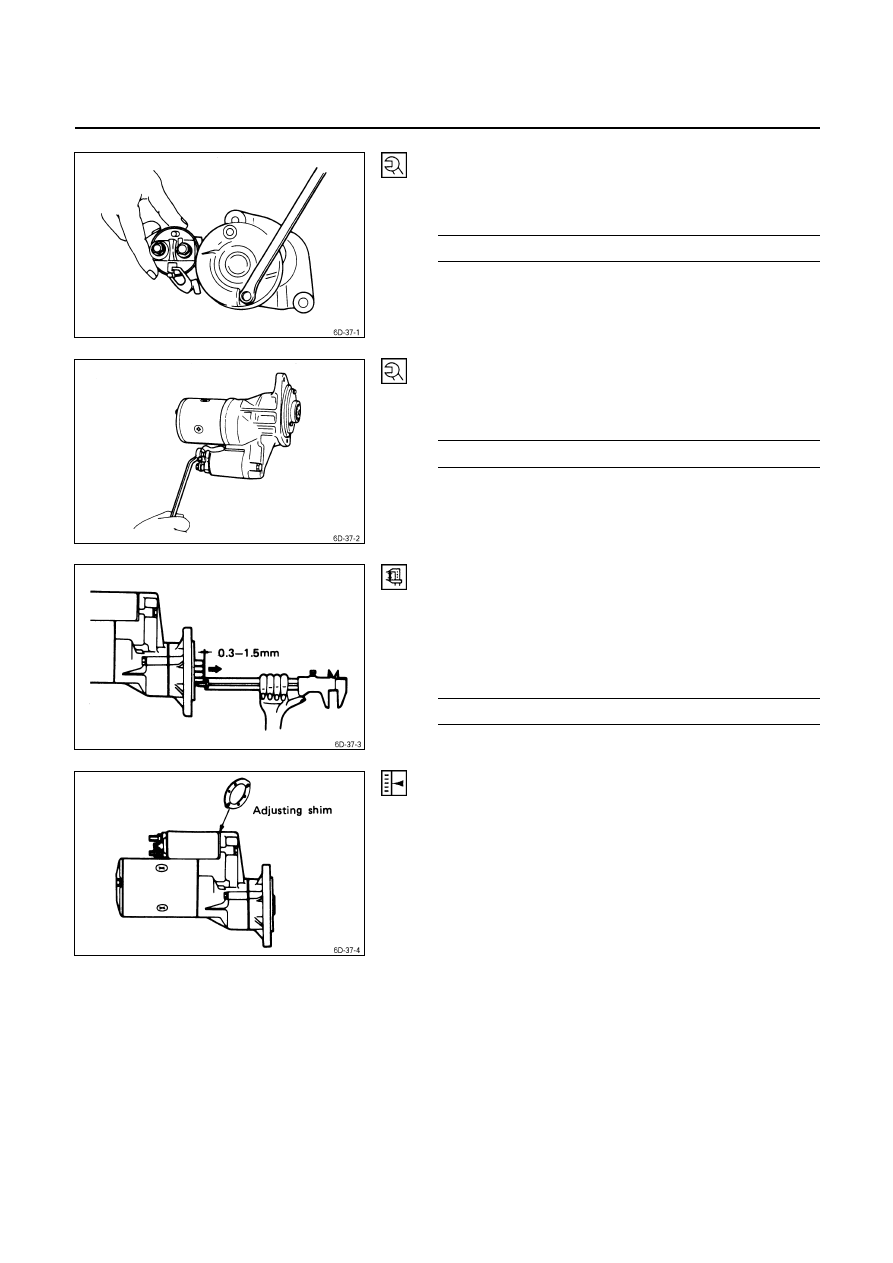

24. Through Bolt

Install the through bolts in the rear cover and tighten them
to the specified torque.
Through Bolt Torque

kg

⋅m(lb⋅ft/N⋅m)

0.6

± 0.1 (4.3 ± 0.7/5.9 ± 1.0)









25. Lead Wire

Connect the lead wire in the magnetic switch and tighten
the terminal nut to the specified torque.
Lead Wire Terminal Nut Torque

kg

⋅m(lb⋅ft)

0.8

± 0.1 (5.8 ± 0.7/7.8 ± 1.0)









Inspection After Assembly

Use a vernier caliper to measure the pinion shaft thrust
play.
The pinion shaft thrust play is equal to the pinion shaft end
and pinion stopper clearance.
Pinion Shaft Thrust Play

mm (in)

0.3 - 1.5 (0.01 – 0.06)









In a case where the pinion gap outside the
specified value;

Make an adjustment using a shim(s).
Adjusting shims are available in 0.5 mm and 0.8 mm (0.02 and
0.03 in.) sizes.

6D – 38  ENGINE ELECTRICAL



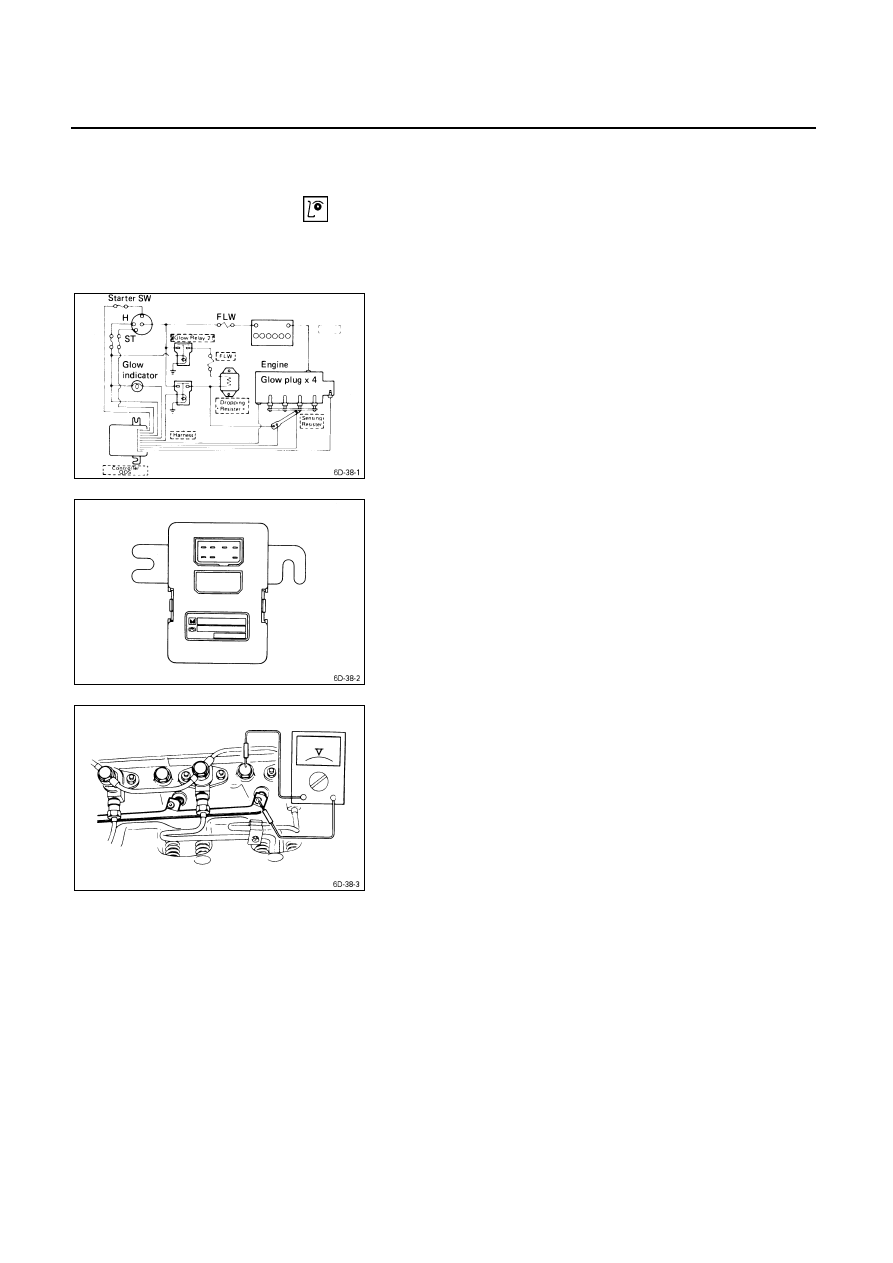

PRE-HEATING SYSTEM

 INSPECTION AND REPAIR

Make the necessary adjustments, repairs, and part replacement if excessive wear or damage is discovered during
inspection.






SYSTEM CIRCUIT

Visual Check

Check the main fuses and the glow indicator for damage.
Replace the part(s) if required.











GLOW TIMER

The glow timer is initially activated by the starter switch.
Thereafter, signals from the thermoswitch reach the glow
timer to control the glow plug relay operation time.
The thermoswitch and timer unit also act to protect the
battery in the event the starter key is engaged for an
excessively long time.











Glow Timer Operation

1.  Disconnect the lead wires at the thermoswitch.
2.  Connect a voltmeter between the glow plug and

ground.

3.  Turn the starter switch from “OFF” to “ON”.

The engine must be stopped.



4.  Note the time the glow indicator remains on.

If the glow indicator remains on for approximately 1~6
seconds (4JG2T Engine model) or 3.5 seconds (4JA1,
4JB1T Engine model), the glow timer “ON” time is
normal.
If the glow indicator does not remain on for
approximately 1~6 seconds or 3.5 seconds, trouble in
the glow timer or, the glow relay, is indicated.

5.  Return the starter switch to “OFF”.
