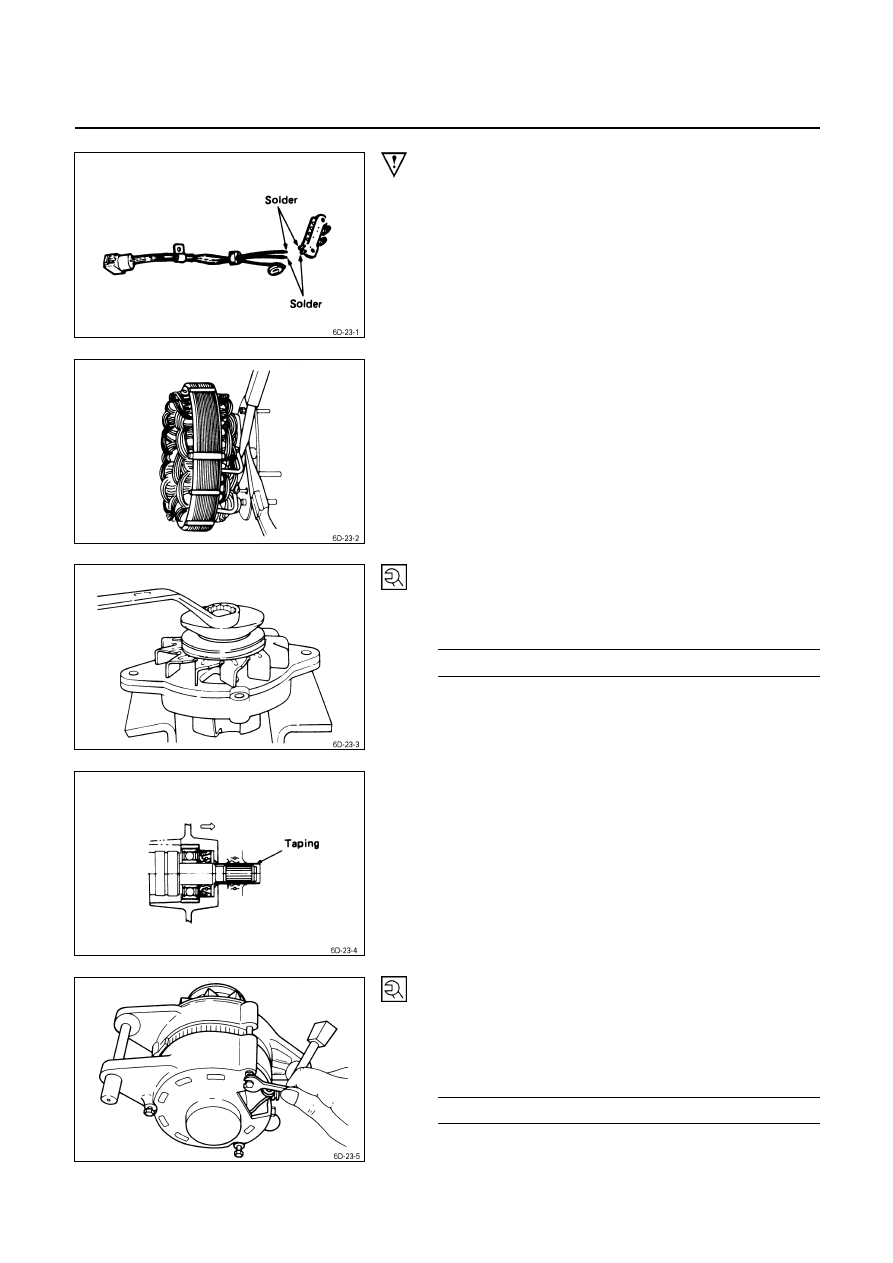

ENGINE ELECTRICAL  6D – 23





Important Operations

2. Lead

Wire

3. IC

Regulator

Solder the IC regulator lead wires.









6. Diode
7. Stator

Use a pair of long-nose plier to connect the stator coil
leads and the diode leads.
Finish the work as quickly as possible to prevent the diode
from heat transferred by the soldering.







15. Rotor Assembly
19. Pulley Assembly

Clamp the rotor in a vise and install the pulley nut.
Pulley Nut Torque

kg

⋅m(lb⋅ft)

5.0

± 1.0 (36.2 ± 7.2/49.0 ± 9.8)











Remove the tape from the splines.









23. Through Bolt

1.  Place a pilot bar into the through bolt hole to align the

front cover and the rear cover.

2.  Install the through bolts and tighten them to the

specified torque.

Through Bolt Torque

kg

⋅m(lb⋅ft)

0.65

± 0.5 (4.7 ± 3.6/6.3 ± 4.9)



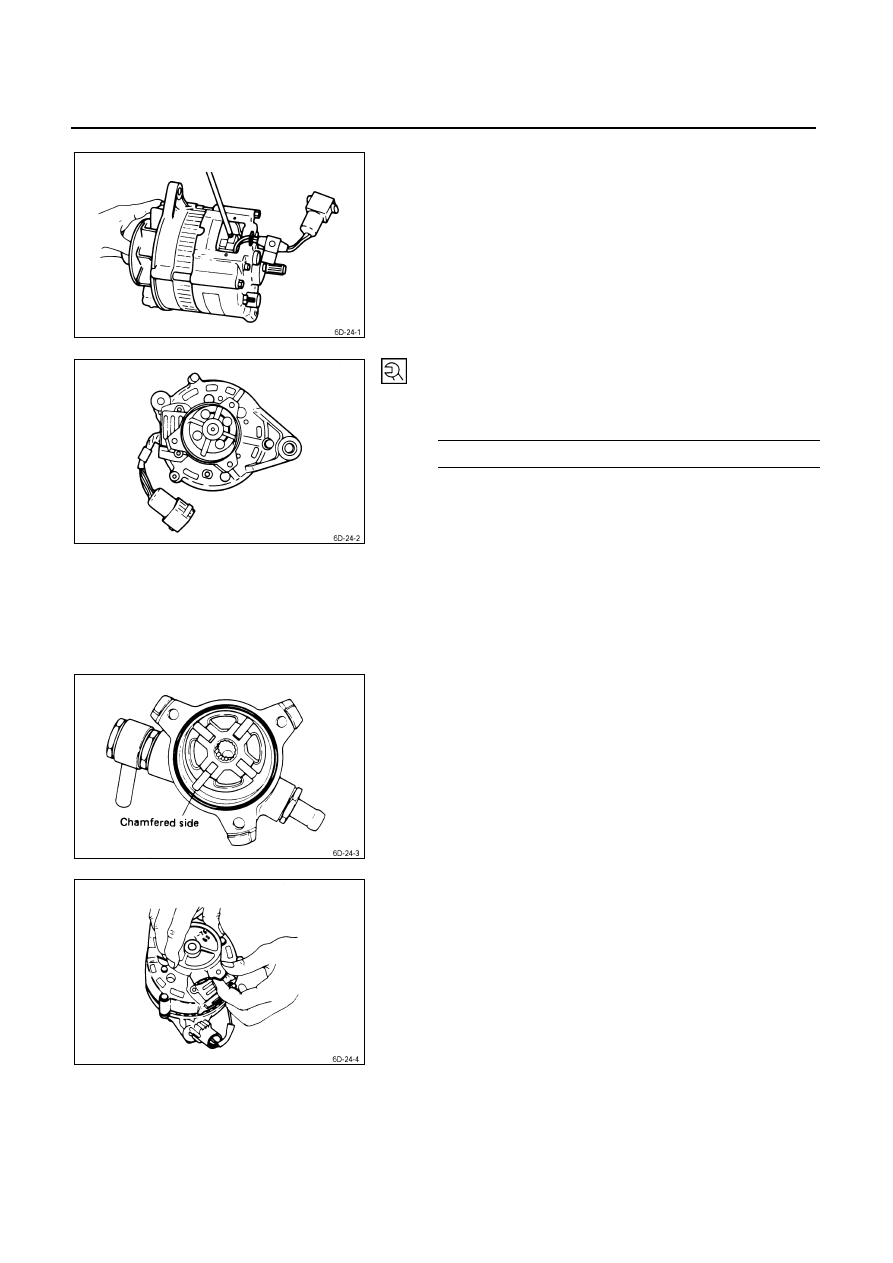

6D – 24  ENGINE ELECTRICAL







24. Brush

Install the brush into the brush holders.







25. Cover

Install the brush cover and tighten the cover bolts to the
specified torque.
Brush Cover Bolt Torque

kg

⋅m(lb⋅ft)

0.35

± 0.5 (2.5 ± 3.6/3.4 ± 5.0)








26. Vaccum Pump

Position the rotor, with the serrated boss turned up, on the
center plate and housing.
Align the holes in the center plate and the rotor.











Install vanes into slits in rotor.
The vanes should be installed with the chamfered side
facing outward.











Install the vacuum pump housing.
Make sure that the O-ring is not projecting beyond the
slots of the center plate.
Take care so that no scratching takes place on the vane
resulted by contact with the housing.

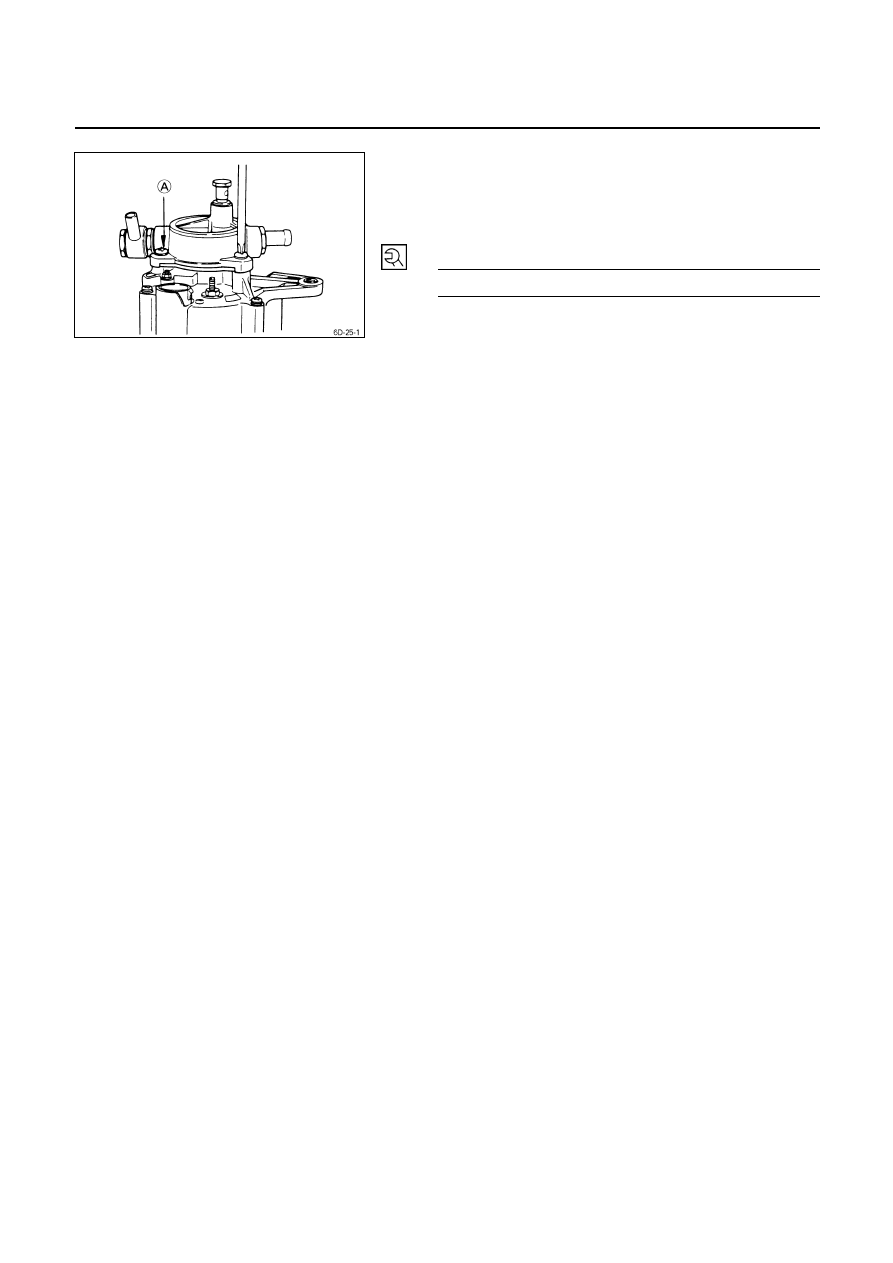

ENGINE ELECTRICAL  6D – 25

















Install the housing in the generator and fix it with the three
bolts.
Supply engine oil (5cc or so) from the oil port and check
that the generator pulley can be turned smoothly with your
hand.
Generator Housing Bolt Torque

kg

⋅m(lb⋅ft)

0.65

± 0.5 (4.7 ± 3.6/6.3 ± 4.9)



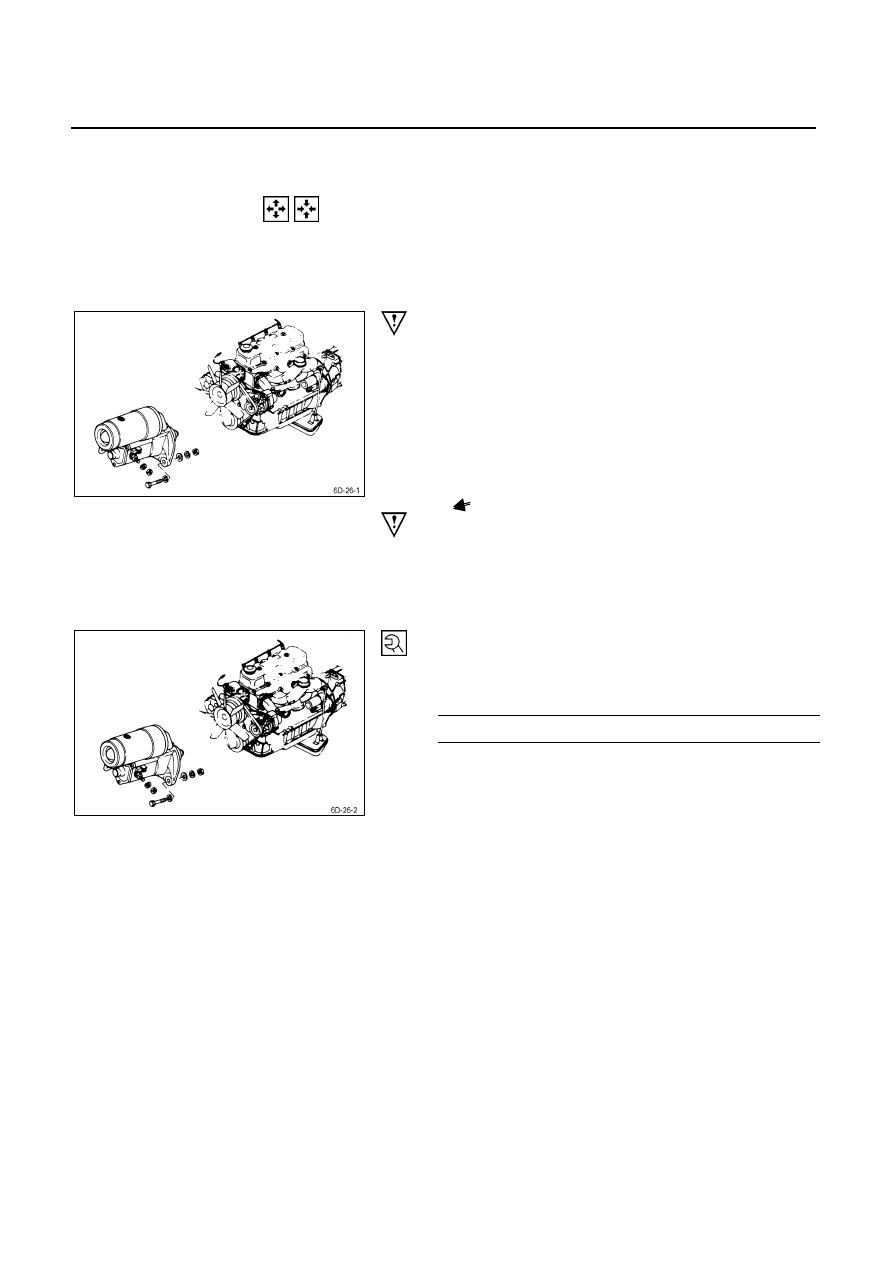

6D – 26  ENGINE ELECTRICAL



STARTER MOTOR



 REMOVAL AND INSTALLATION

Read this Section carefully before performing any removal and installation procedure. This Section gives you
important points as well as the order of operation. Be sure that you understand everything in this Section before you
begin.


























Important Operations - Removal

Starter Motor

1)  Disconnect the battery cable and the ground cable at

the battery terminals.

2)  Disconnect the magnetic switch cable at the terminal

bolts.

3)  Disconnect the battery cable at the starter motor and

the ground cable at the cylinder body.

4)  Remove the starter motor from the engine.



Important Operations – Installation

Follow the removal procedure in the reverse order to
perform the installation procedure. Pay careful attention to
the important points during the installation procedure.









Starter Motor

1)  Install the starter motor to the rear plate.
2)  Tighten the starter motor bolts to the specified torque.
Starter Motor Bolt Torque

kg

⋅m(lb⋅ft/N⋅m)

7

± 1 (50.6 ± 7.2/68.7 ± 9.8)



3)  Reconnect the battery cable at the starter motor and

the ground cable at the cylinder body.

4)  Reconnect the battery cable and the ground cable at

the battery terminals.
