ENGINE ELECTRICAL  6D – 19

































10. Repeat Steps 3 through 5 to measure the voltage

between terminals B, L, and E.

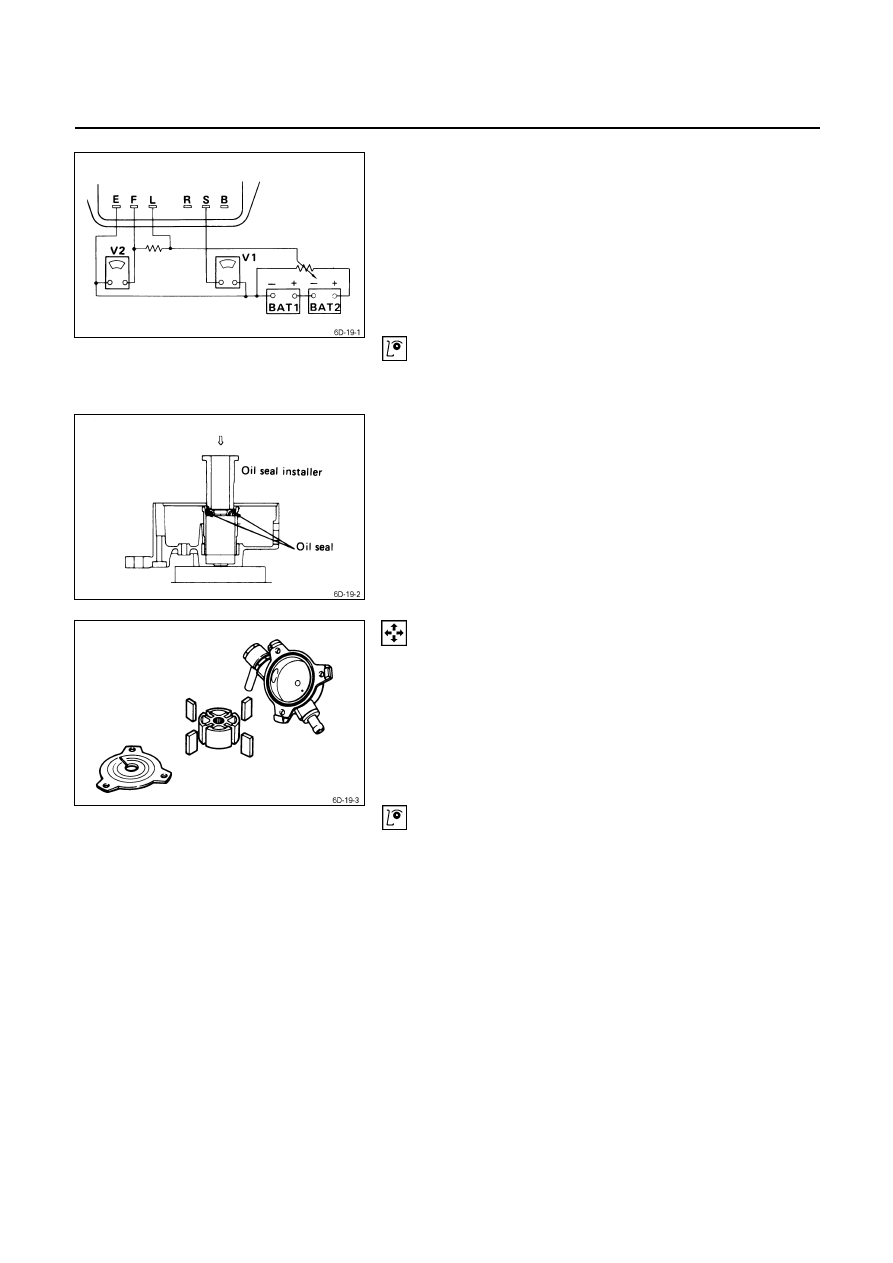

Refer to the illustration.
The regulator voltage should be between 0.5 and 3
volts higher than the measured voltage.
If the regulator voltage is outside this range, the
voltage regulator must be replaced.





Oil Seal

Check the rear cover oil seal bore for oil leakage.











Oil Seal Replacement

1.  Use a screwdriver to remove the oil seal from the rear

cover side.
Take care not to damage the oil seal bore.

2.  Discard the used oil seal.
3.  Use the oil seal installer to install the new oil seal.





























Vacuum Pump

Vacuum Pump Disassembly

1.  Remove the center plate from the vacuum pump

housing.

2.  Remove the vacuum pump rotor and the vanes from

the housing.




Inspection

Vacuum Pump Housing and Center Plate

Inspect the vacuum pump housing and the center plate for
excessive wear, abrasion, and scoring.
If any of these conditions are present, the vacuum pump
housing and center plate must be replaced.



6D – 20  ENGINE ELECTRICAL







Vane

Inspect the vanes for excessive wear and damage.
Replace all four vanes if either of these conditions are
present.
Never replace only one vane.





Rotor

1.  Inspect the rotor for excessive wear, abrasion, and

scoring.
Pay particular attention to the internal spline.
Replace the rotor if any of these conditions are
present.

2.  Inspect the generator rotor shaft splines for backlash.

Replace the rotor if backlash is present.









Check Value

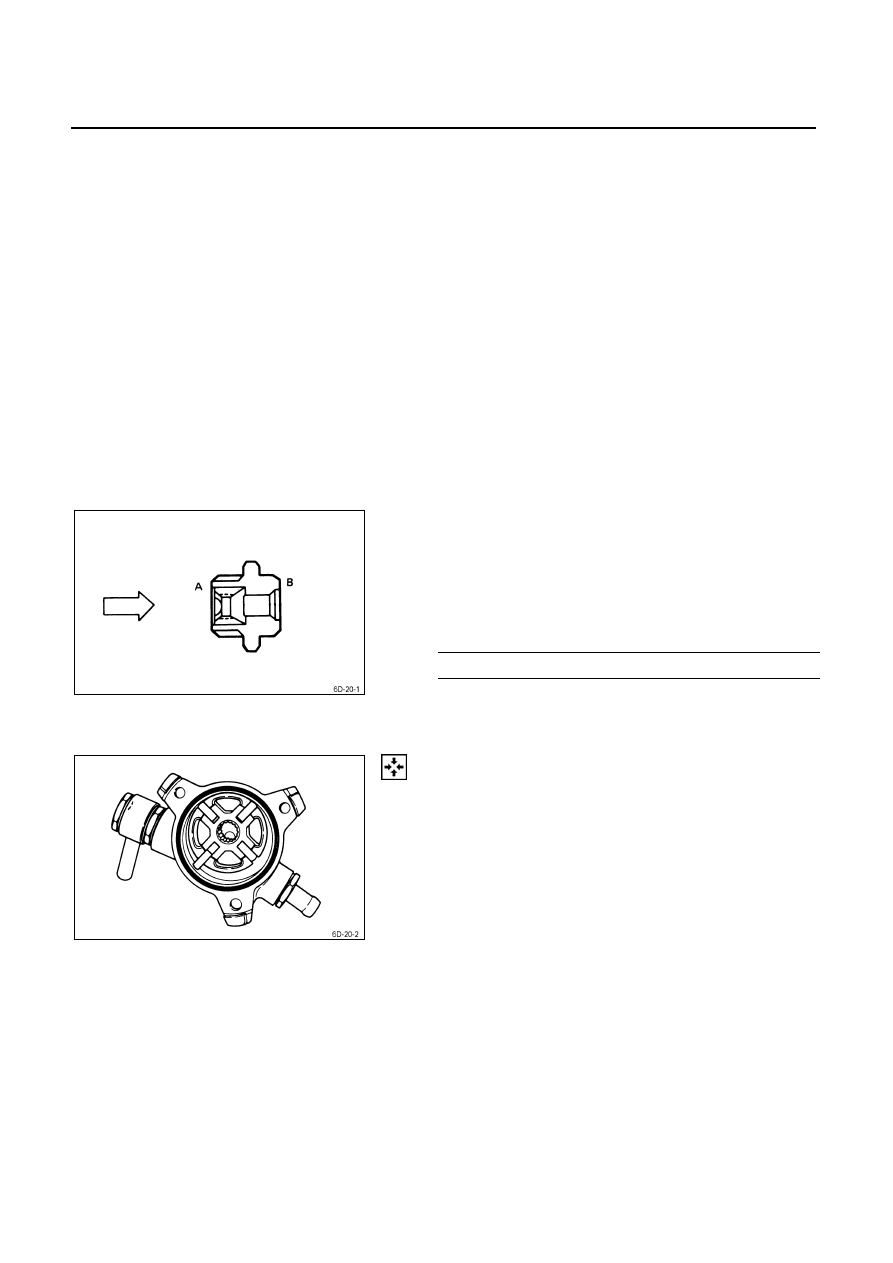

1.  Carefully force the valve from the “B” side as shown in

the illustration.
The valve must move smoothly.
If it does not, the check valve must be replaced.

2.  Apply compressed air to the “A” side.
Air Pressure

kg/cm

2

(psi/kPa)

1-5 (14 – 71/98 - 490)



Check for air leakage from the check valve.
If there is air leakage, the valve must be replaced.







Vacuum Pump Reassembly

1.  Install the vanes to the rotor slits.

The rounded side of the vanes must be facing the
rotor housing.

ENGINE ELECTRICAL  6D – 21







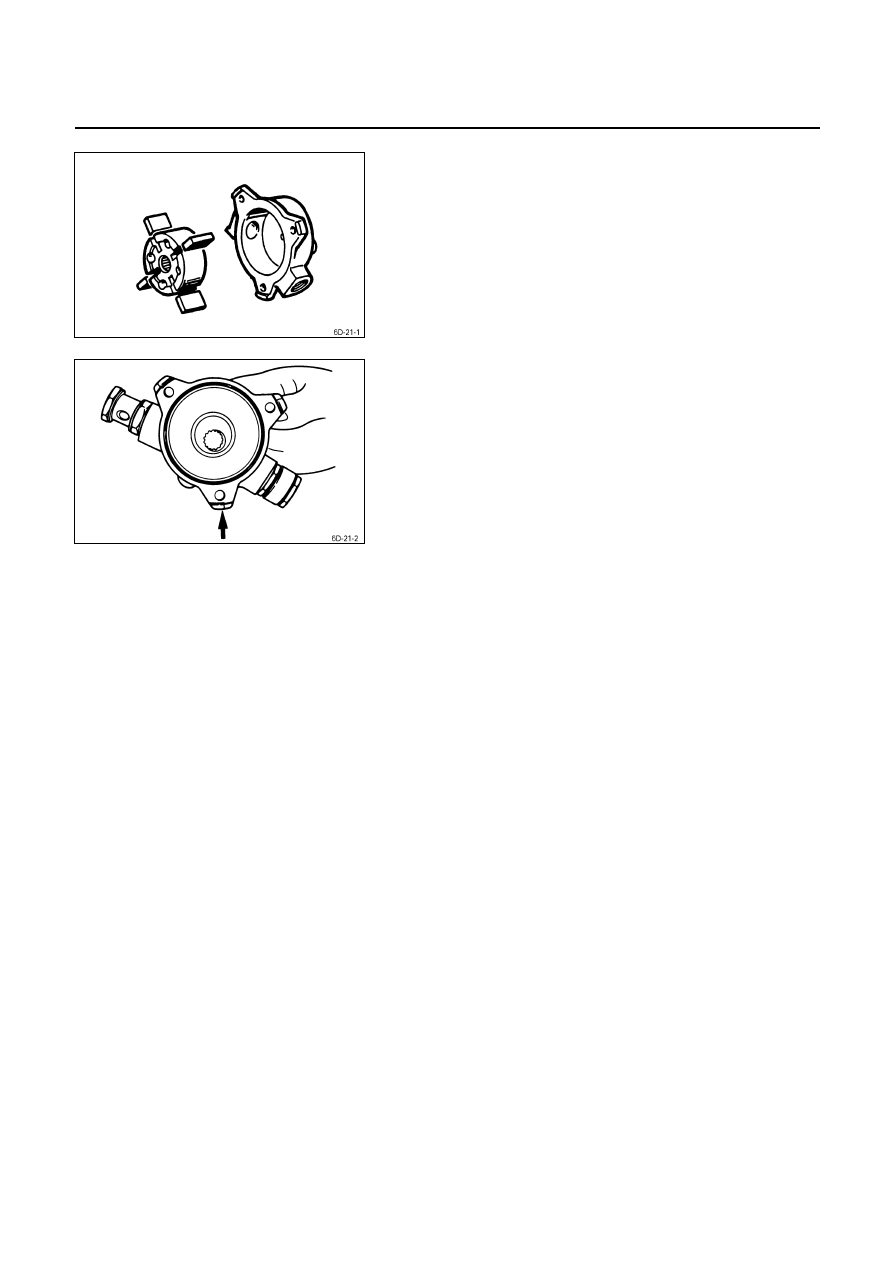

2.  Install the rotor with the concave side facing the center

plate.









3.  Install the center plate to the rotor housing.

Be sure to use a new O-ring.

6D – 22  ENGINE ELECTRICAL

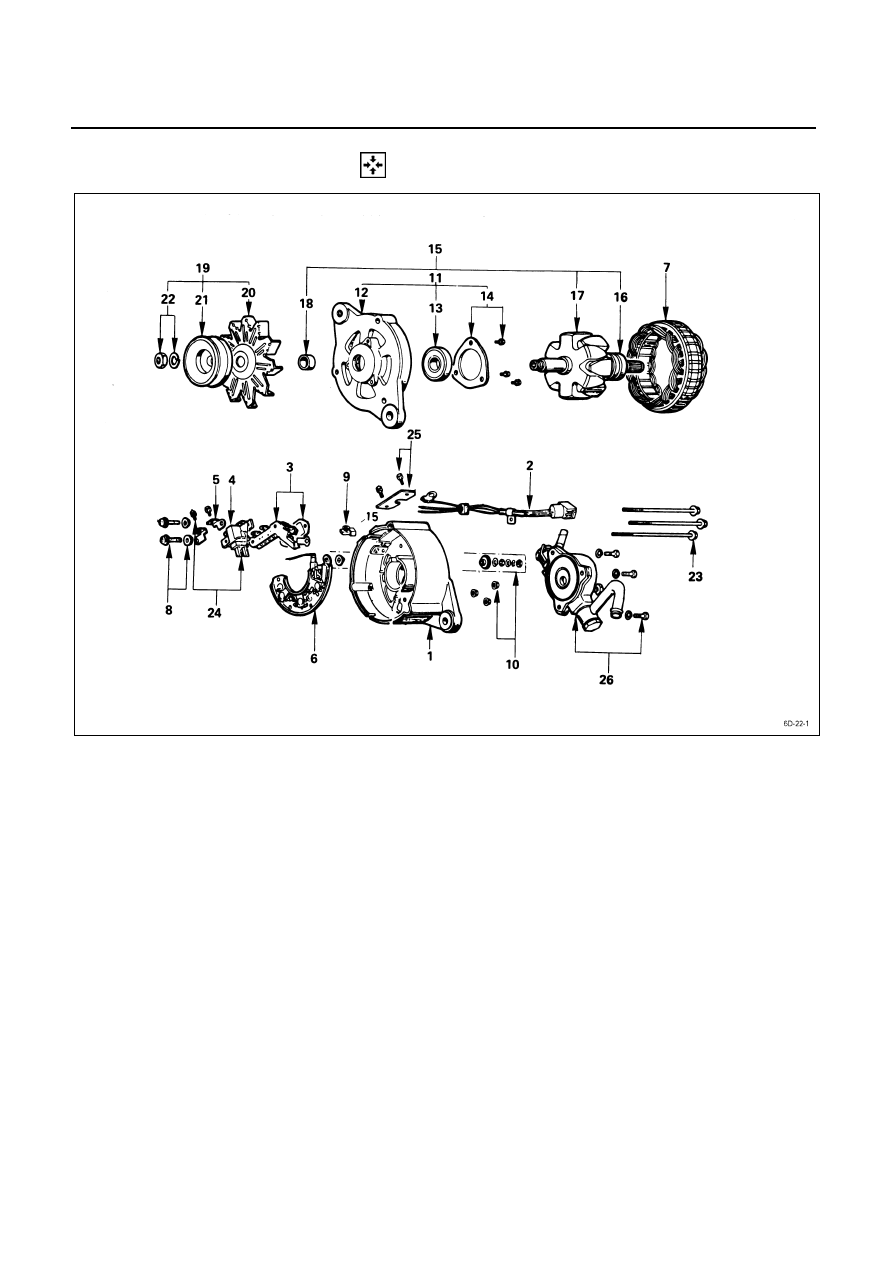

 REASSEMBLY
































Reassembly Steps







   1.  Rear cover





14.

Bearing retainer



J

 2.  Lead wire



J

 15.

Rotor assembly



J

 3.  IC regulator assembly





16.

Ball bearing

   4.  Brush holder





17.

Rotor

   5.  Holder plate





18.

Spacer



J

 6.  Diode

J

 19.

Pulley assembly



J

 7.  Stator



20.

Fan

   8.  Screw



21.

Pulley

   9.  Condenser





22.

Nut and washer

  10.  Terminal bolt and nut



J

 23.

Through bolt

  11.  Front cover assembly



J

 24.

Brush

  12.  Front cover



J

 25.

Cover

  13.  Ball bearing



J

 26.

Vacuum pump
