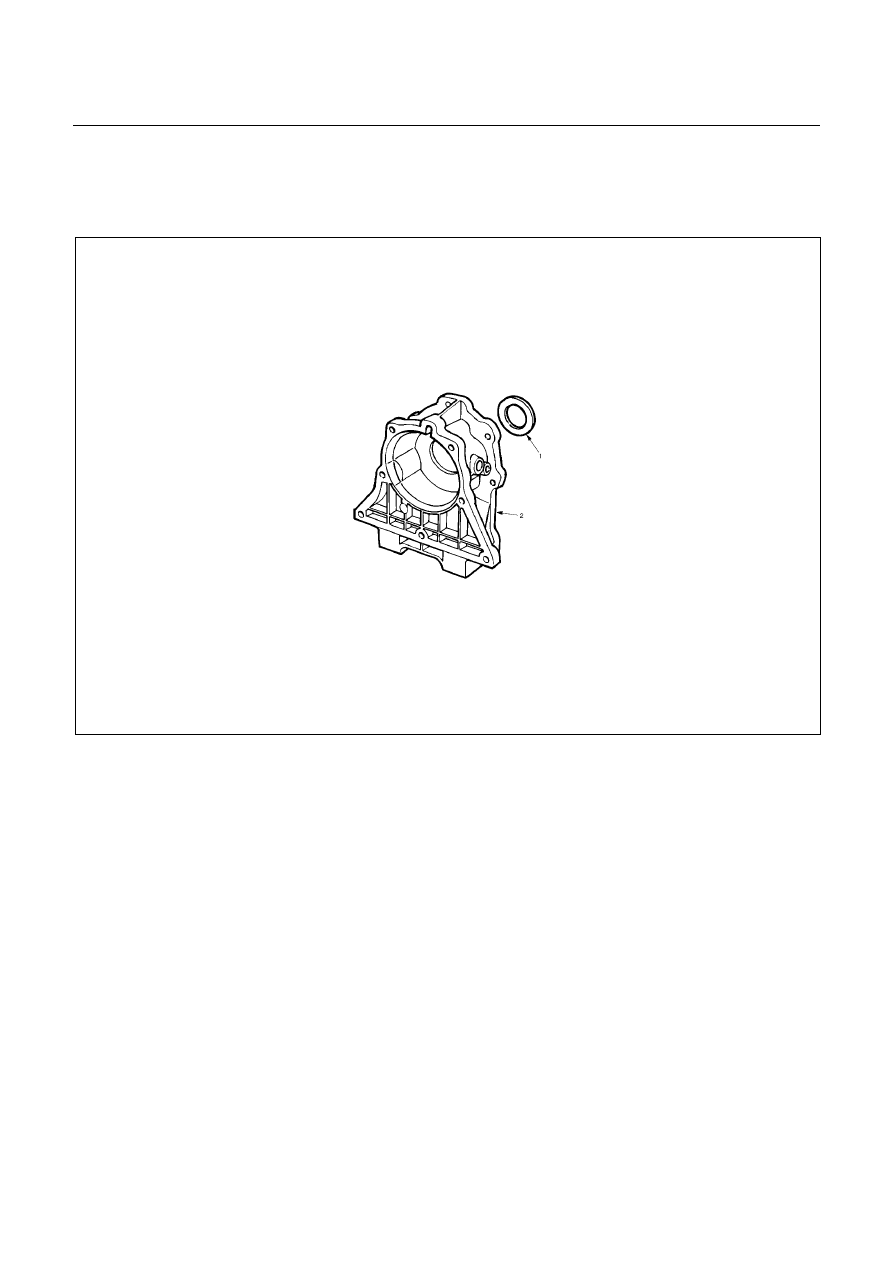

7A-228  AUTOMATIC TRANSMISSION (AW30-40LE)

ADAPTER HOUSING (4×

×

×

×4)

DISASSEMBLY





241R200005



Disassembly steps





1. Oil

seal

2. Adapter

housing











Disassembly steps

1. Oil seal
2. Adapter housing

Using a screwdriver, remove the oil seal.


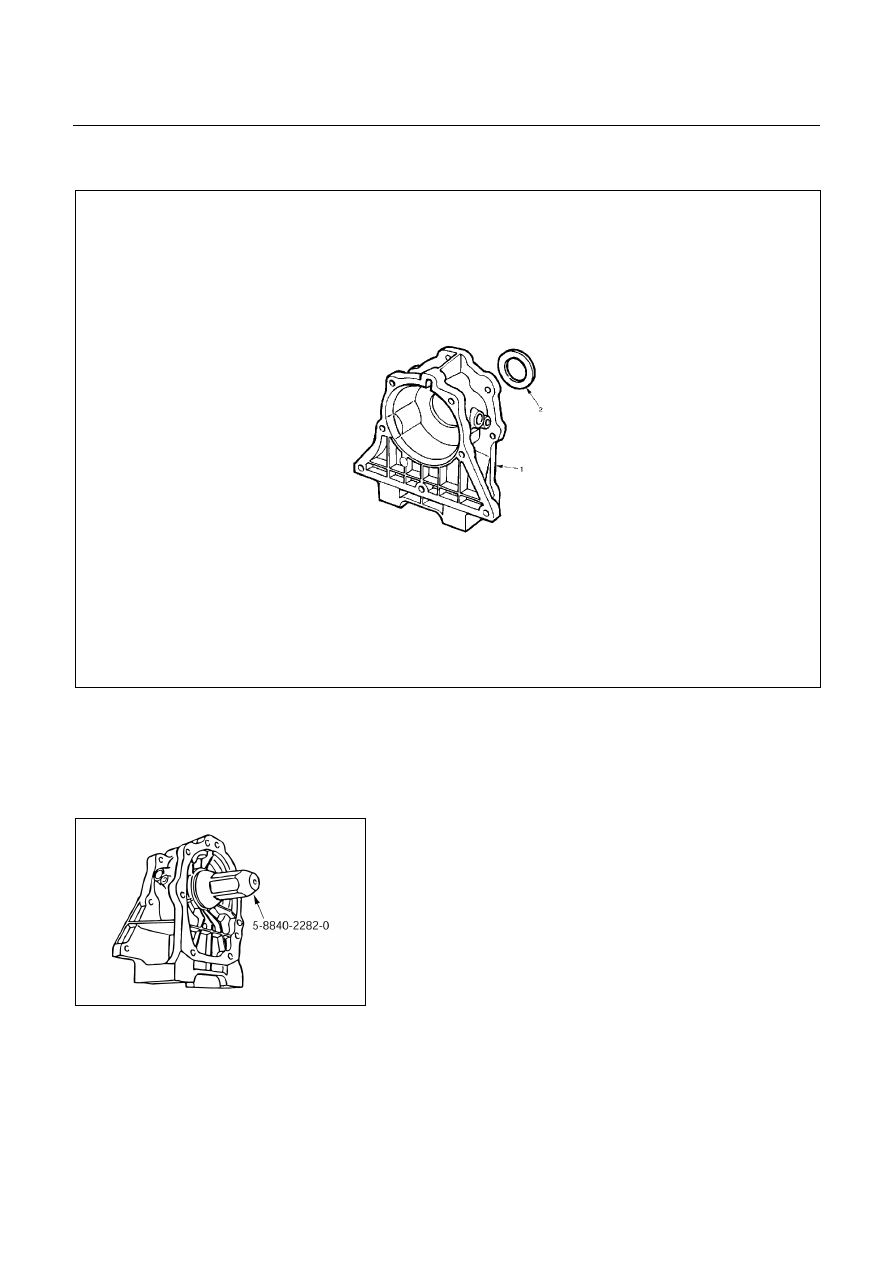

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-229

REASSEMBLY





241R200006



Reassembly steps





1. Adapter

housing

2. Oil

seal









240RY00003



Reassembly steps

1. Adapter housing
2. Oil seal

Using oil seal installer, install the new oil seal to the
adapter housing.
Oil seal installer : 5-8840-2282-0



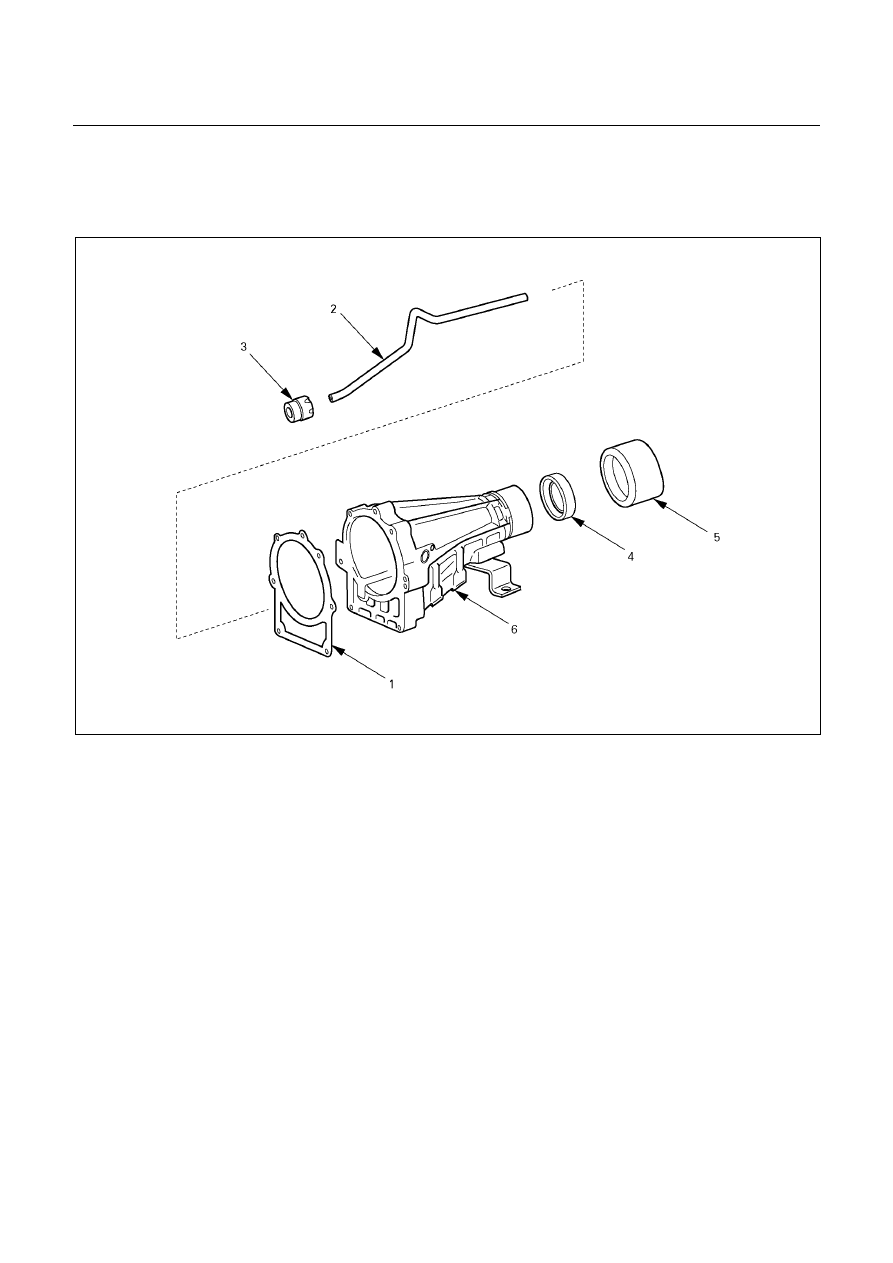

7A-230  AUTOMATIC TRANSMISSION (AW30-40LE)

EXTENSION HOUSING (4×

×

×

×2)

DISASSEMBLY





241R200007



Disassembly steps





1. Gasket
2. Tube
3. Tube

packing



4. Oil

seal

5. Dust

deflector

6. Extension

housing







Disassembly steps

1. Gasket
2. Tube
3. Tube packing
4. Oil seal

Using a screwdriver, remove the oil seal.
NOTE:
The oil seal can be removed without removing the
dust deflector.

5. Dust deflector
6. Extension housing

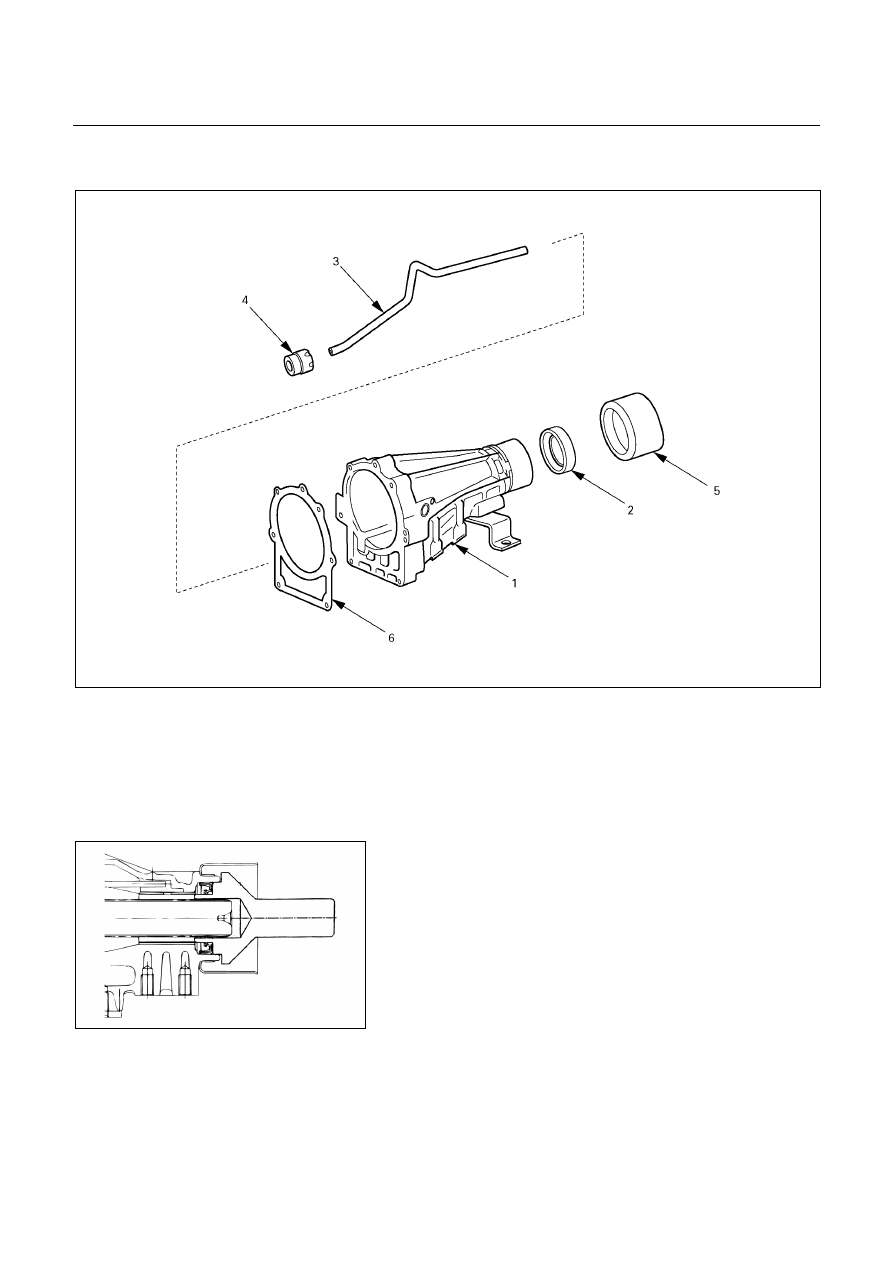

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-231

REASSEMBLY





241R200008



Reassembly steps





1. Extension

housing

2. Oil

seal

3. Tube



4. Tube

packing

5. Dust

deflector

6. Gasket





249L100005



Reassembly steps

1. Extension housing
2. Oil seal

Using oil seal installer, install the new oil seal to the
extension housing.
Oil seal installer : 5-8840-2702-0
NOTE:
The oil seal can be installed without removing the
dust deflector.

3. Tube
4. Tube packing
5. Dust deflector
6. Gasket
