7A-216  AUTOMATIC TRANSMISSION (AW30-40LE)





243R200002

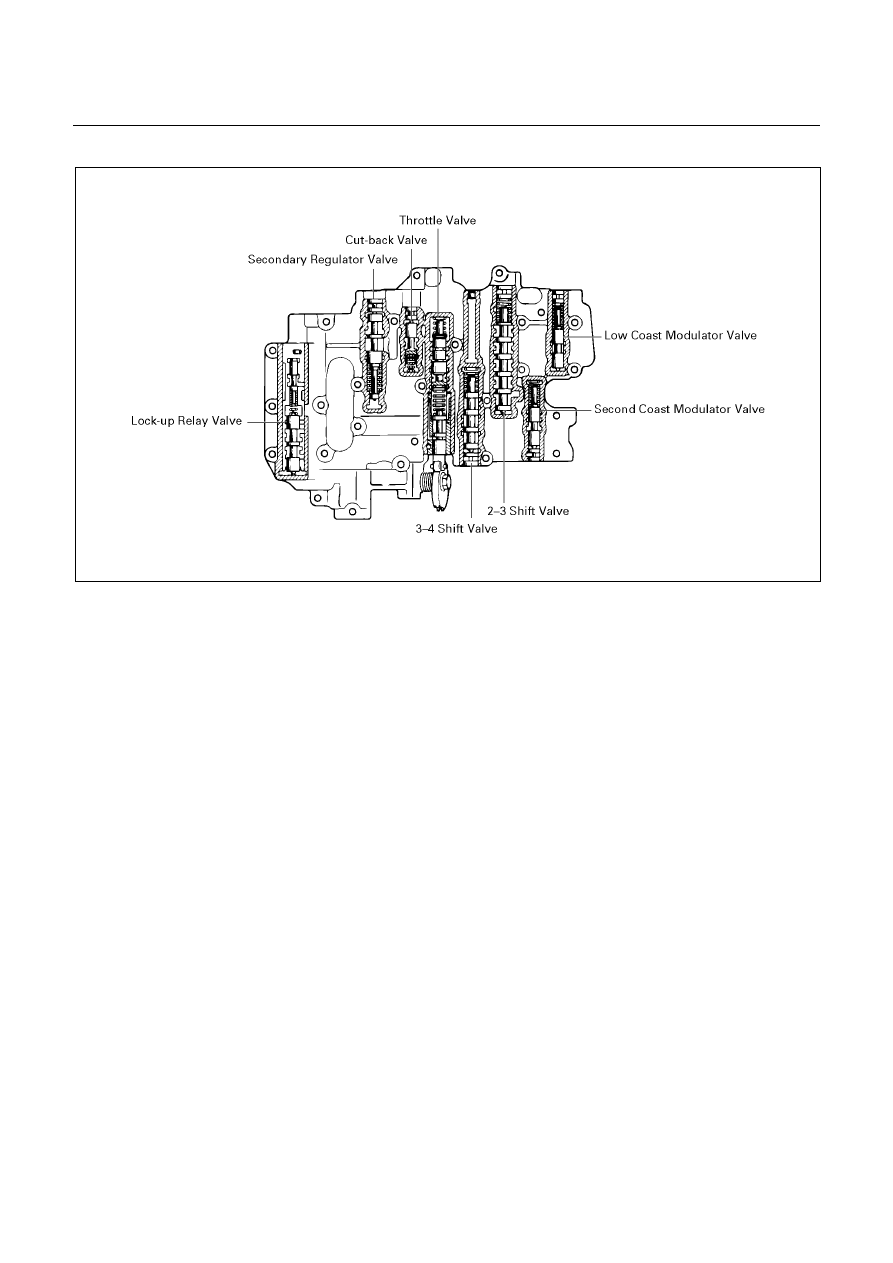

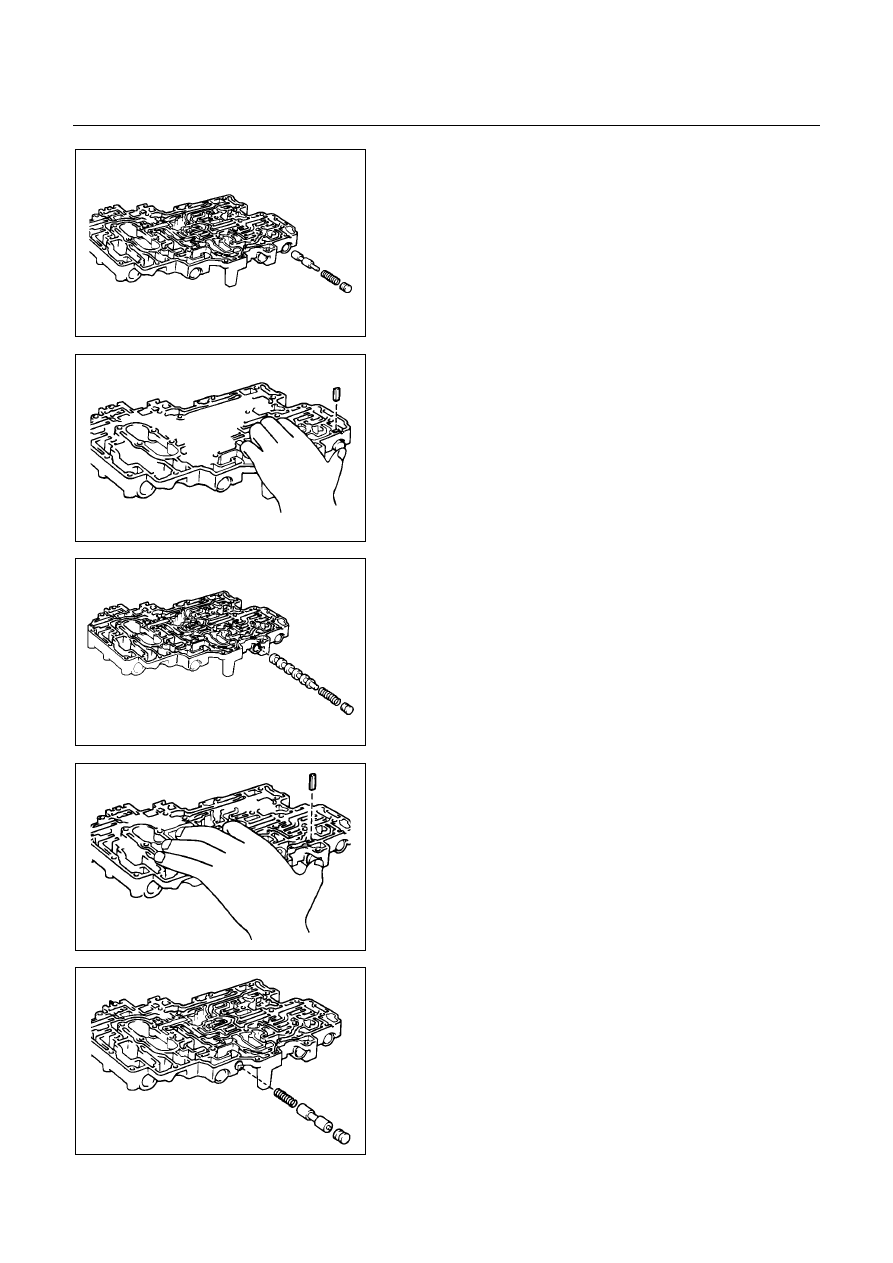

Reassembly steps





1.  Low coast modulator valve
2. Spring
3. Plug
4. Retainer
5.  2-3 shift valve
6. Spring
7. Plug
8. Retainer
9. Spring
10. Cut-back valve
11. Plug
12. Retainer
13. Spring
14. Secondary regulator valve
15. Plug
16. Retainer
17. Plunger
18. Spring
19.  Lock-up relay valve
20.  Sleeve with plunger, spring and lock-up

relay valve



21. Retainer
22. Spring
23.  Second coast modulator valve
24. Plug
25. Retainer
26. Spring
27. 3-4 shift valve
28. Plug
29. Retainer
30. Throttle valve
31. Valve stopper
32. Adjusting ring
33. Spring
34. Spring
35. Down-shift plug
36. Pin
37. Sleeve
38. Spring
39.  Throttle cam assembly
40. Check ball
41. Strainer



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-217





243R200026



Reassembly steps

1.  Low coast modulator valve
2. Spring
3. Plug

Install the low coast modulator valve, spring and plug
into the bore.



243R200029



4. Retainer

Install the retainer by pushing in the plug.



243R200024



5. 2-3 shift valve
6. Spring
7. Plug

Install the 2-3 valve, spring and plug into the bore.



243R200030



8. Retainer

Install the retainer by pushing in the plug.



243R200002



9. Spring
10. Cut-back valve
11. Plug

Install the spring, cut-back valve and plug into the bore.

7A-218  AUTOMATIC TRANSMISSION (AW30-40LE)



243R200031



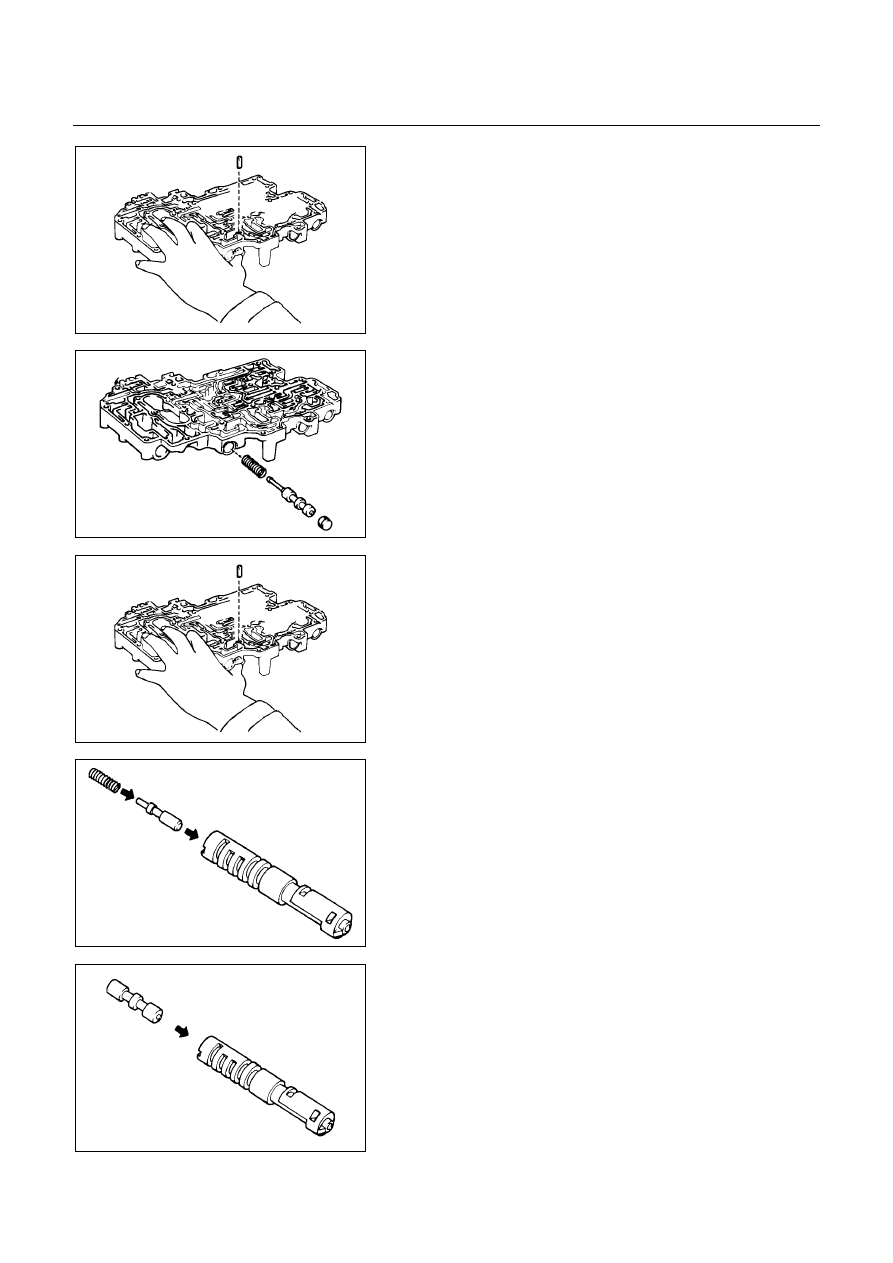

12. Retainer

Install the retainer by pushing in the plug.



243R200020



13. Spring
14. Secondary regulator valve
15. Plug

Install the spring, secondary regulator valve and plug
into the bore.



243R200032



16. Retainer

Install the retainer by pushing in the plug.



243R200033



17. Plunger
18. Spring

Install the plunger and spring into the sleeve.



243R200034



19. Lock-up relay valve

Install the lock-up relay valve into the sleeve.

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-219



243R200017



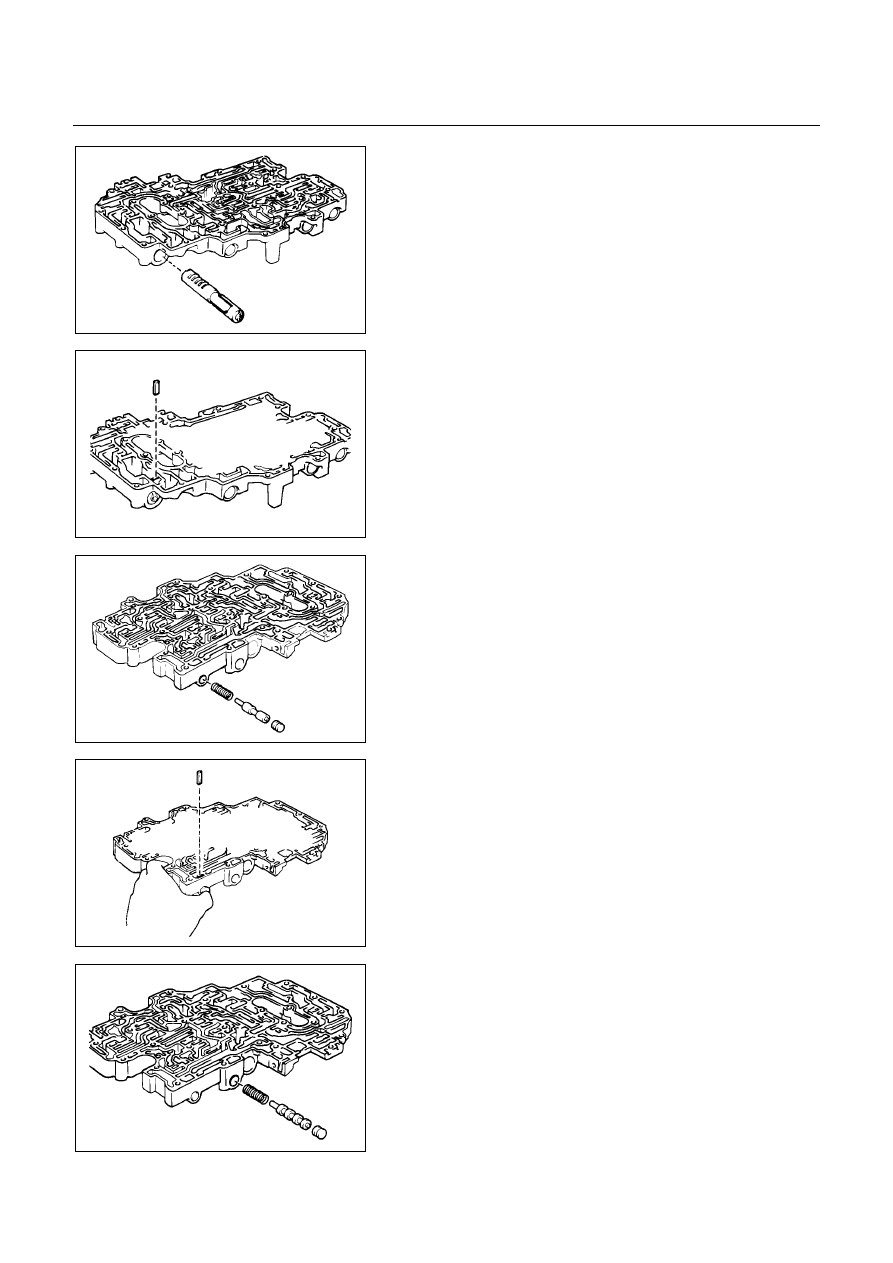

20. Sleeve with plunger, spring and lock-up relay valve

Install the sleeve with the plunger, spring and lock-up
relay valve into the bore.



243R200035



21. Retainer

Install the retainer.



243R200015



22. Spring
23. Second coast modulator valve
24. Plug

Install the spring, second coast modulator valve and
plug into the bore.



243R200036



25. Retainer

Install the retainer by pushing in the plug.



243R200013



26. Spring
27. 3-4 shift valve
28. Plug

Install the spring, 3-4 shift valve and plug into the bore.
