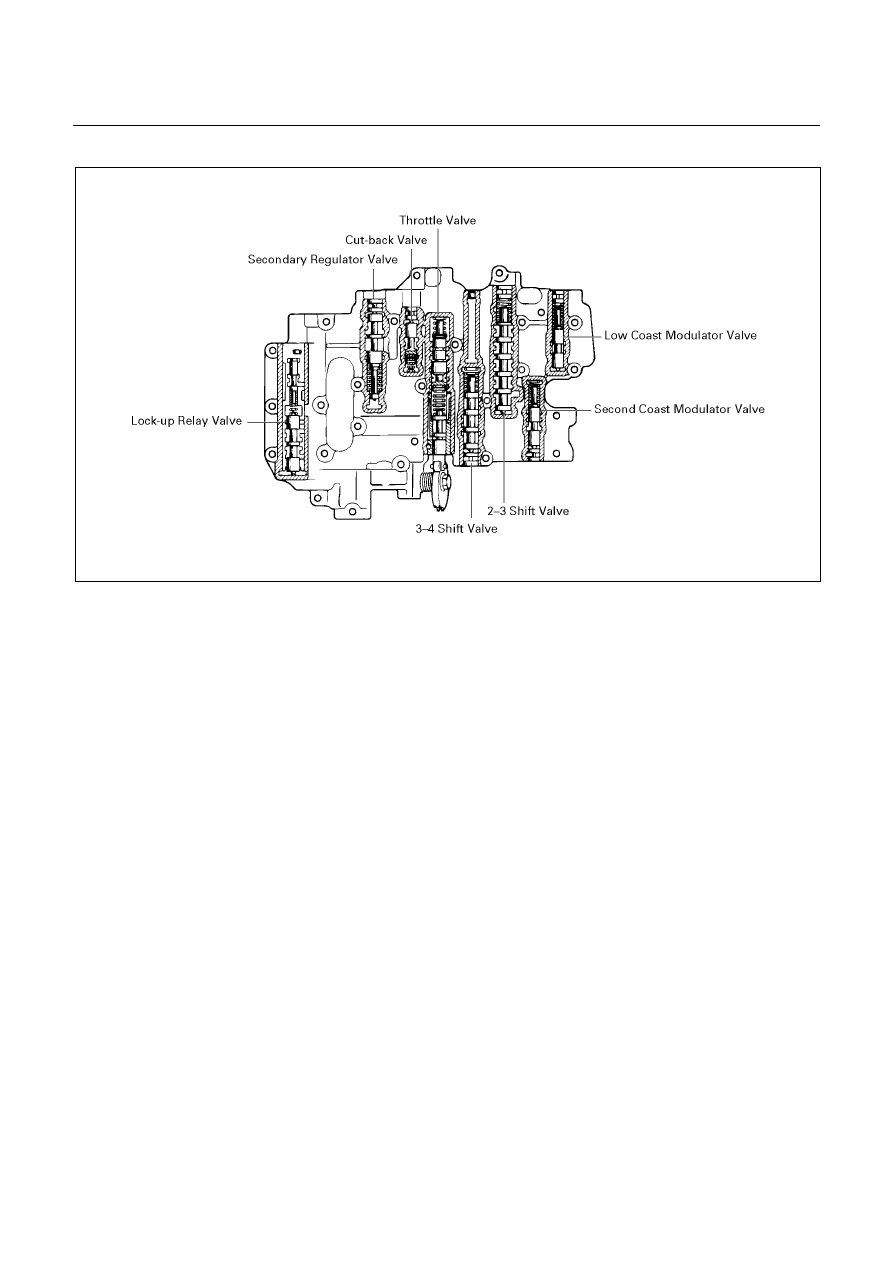

7A-208  AUTOMATIC TRANSMISSION (AW30-40LE)





243R200002



Disassembly steps





1. Strainer
2. Check

ball

3. Valve

stopper

4. Throttle

valve

cam

5. Pin
6. Down-shift

plug

7. Spring
8. Throttle

valve

9.  Spring and adjusting ring
10. Retainer
11. Plug
12.  3-4 shift valve
13. Spring
14. Retainer
15. Plug
16.  Second coast modulator valve
17. Spring
18. Retainer



19.  Sleeve with plunger, spring and lock-up

relay valve

20. Retainer
21. Plug
22. Secondary regulator valve
23. Spring
24. Retainer
25. Plug
26. Cut-back valve
27. Spring
28. Retainer
29. Plug
30. Spring
31. 2-3 shift valve
32. Retainer
33. Plug
34. Spring
35.  Low coast modulator valve



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-209





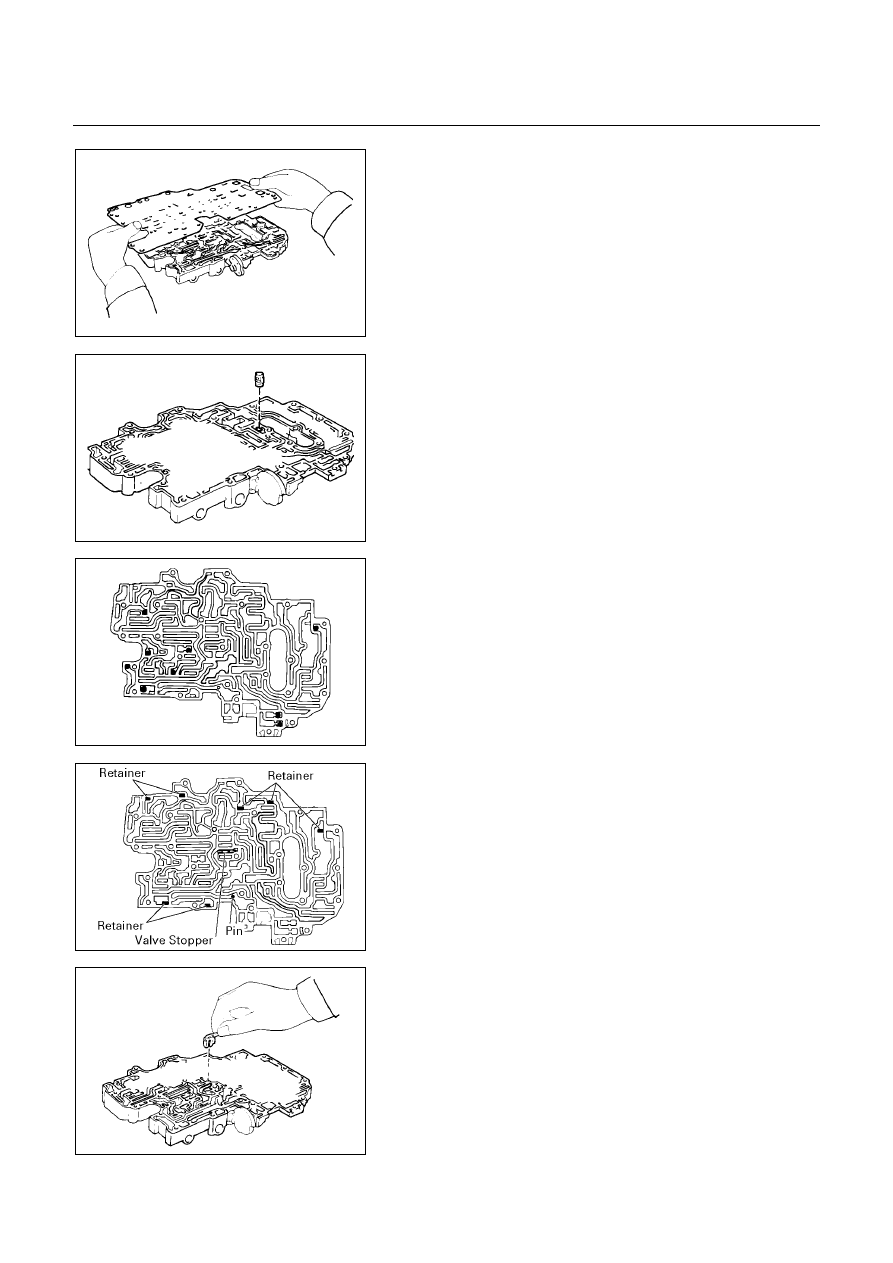

243R200003



Disassembly steps

Remove valve body plate and gaskets.



243R200004



1. Strainer

Remove strainer.



243R200051



2. Check ball

Remove nine check balls.



243R200006



NOTE:
Confirm pin, seven retainers and valve stopper are
installed correctly.



243R200007



3. Valve stopper

Remove valve stopper.

7A-210  AUTOMATIC TRANSMISSION (AW30-40LE)



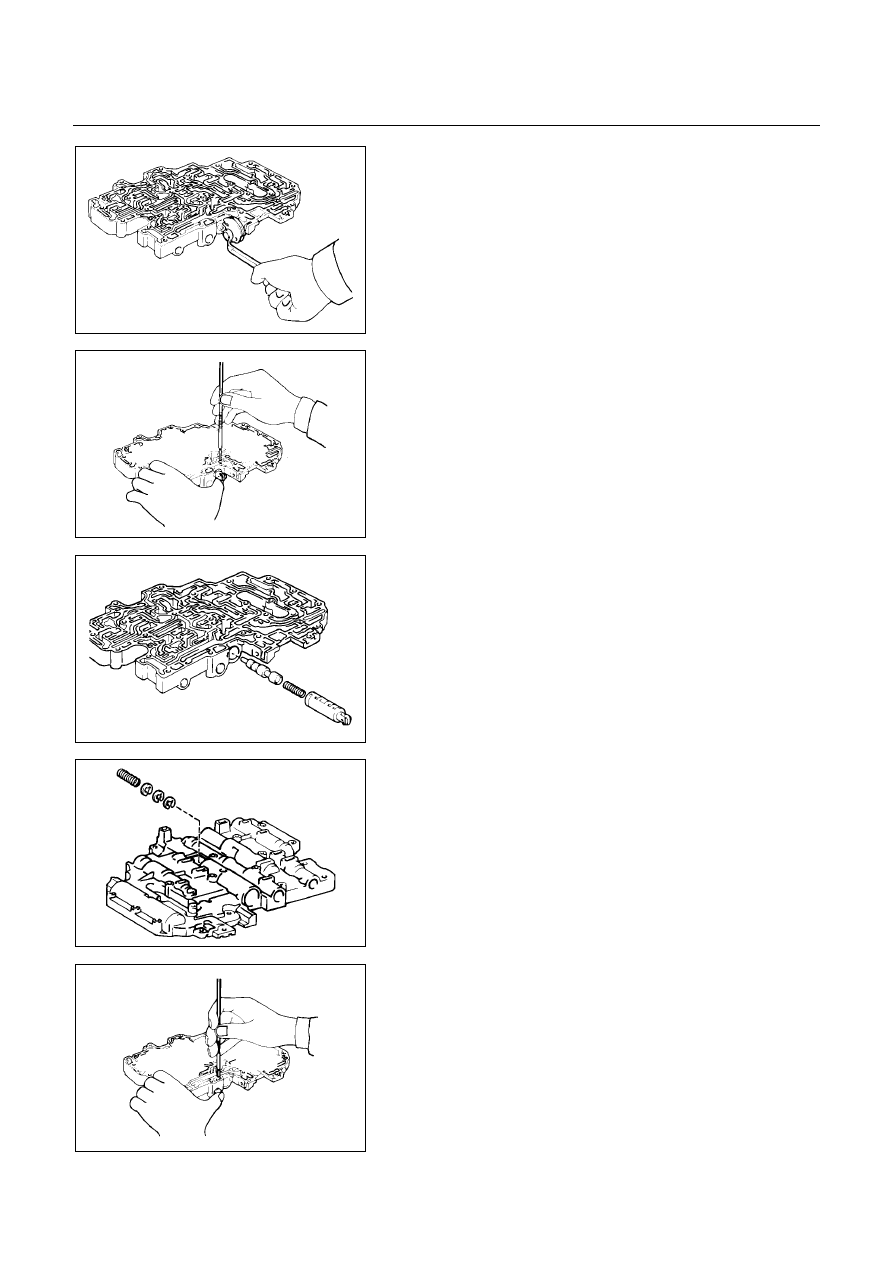

243R200008



4. Throttle valve cam

Remove throttle valve cam.



243R200009



5. Pin

Remove the pin with a magnetic finger by pushing in the
down-shift plug.



243R200010



6. Down-shift plug
7. Spring
8. Throttle valve

Remove the down-shift plug, spring and throttle valve.



243R200011



9.  Spring and adjusting ring

Turn over assembly, and remove the spring and
adjusting rings.
NOTE:
Note the number of adjusting rings installed.
(Sometimes adjusting rings will not be used.)



243R200012



10. Retainer

Remove the retainer with a magnetic finger by pushing
in the plug.

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-211



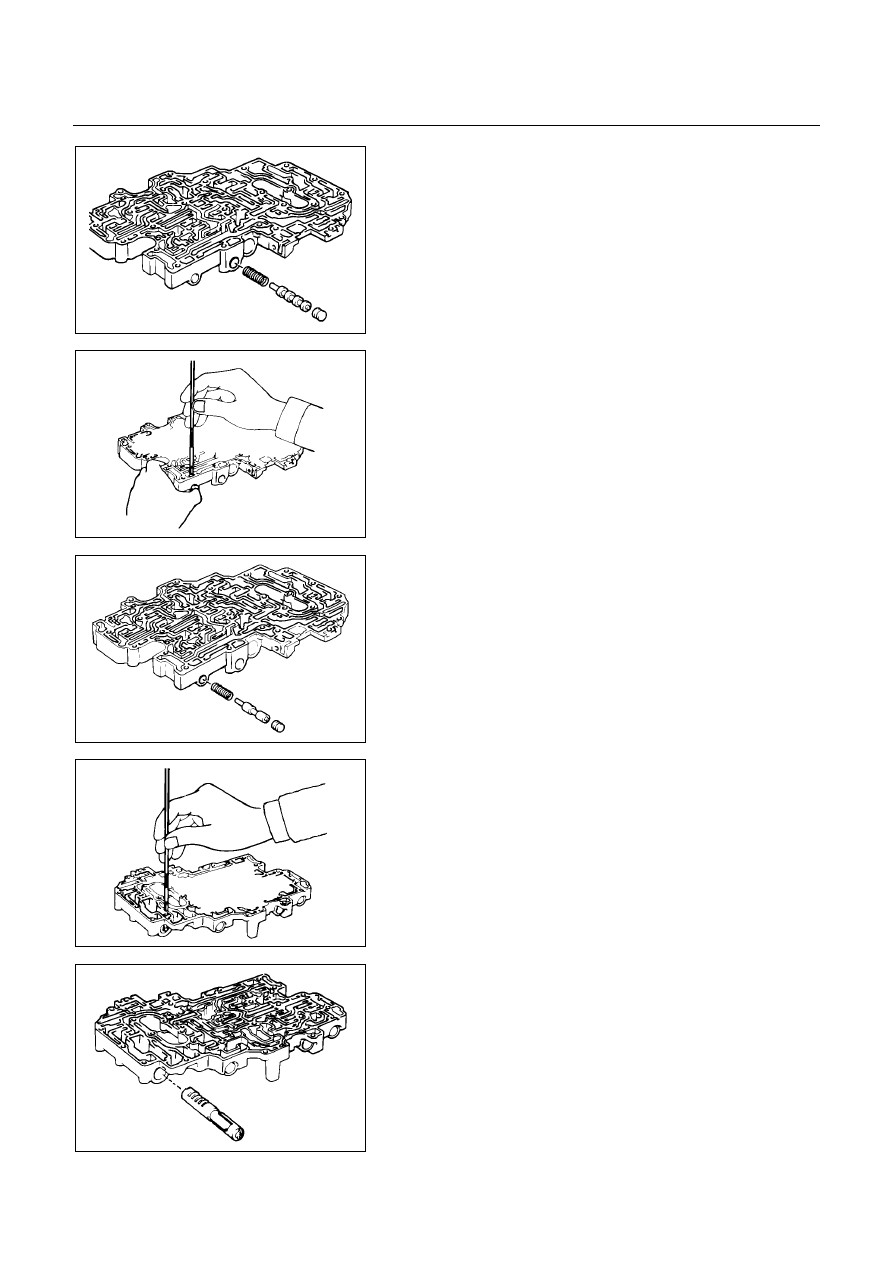

243R200013



11. Plug
12. 3-4 shift valve
13. Spring

Remove the plug, 3-4 shift valve and spring.



243R200014



14. Retainer

Remove the retainer.



243R200015



15. Plug
16. Second coast modulator valve
17. Spring

Remove the plug, second coast modulator valve and
spring.



243R200016



18. Retainer

Remove the retainer with the magnetic finger.



243R200017



19. Sleeve with plunger, spring and lock-up relay valve

Remove the sleeve with the plunger, spring and lock-up
relay valve.
