7A-204  AUTOMATIC TRANSMISSION (AW30-40LE)



244R200040



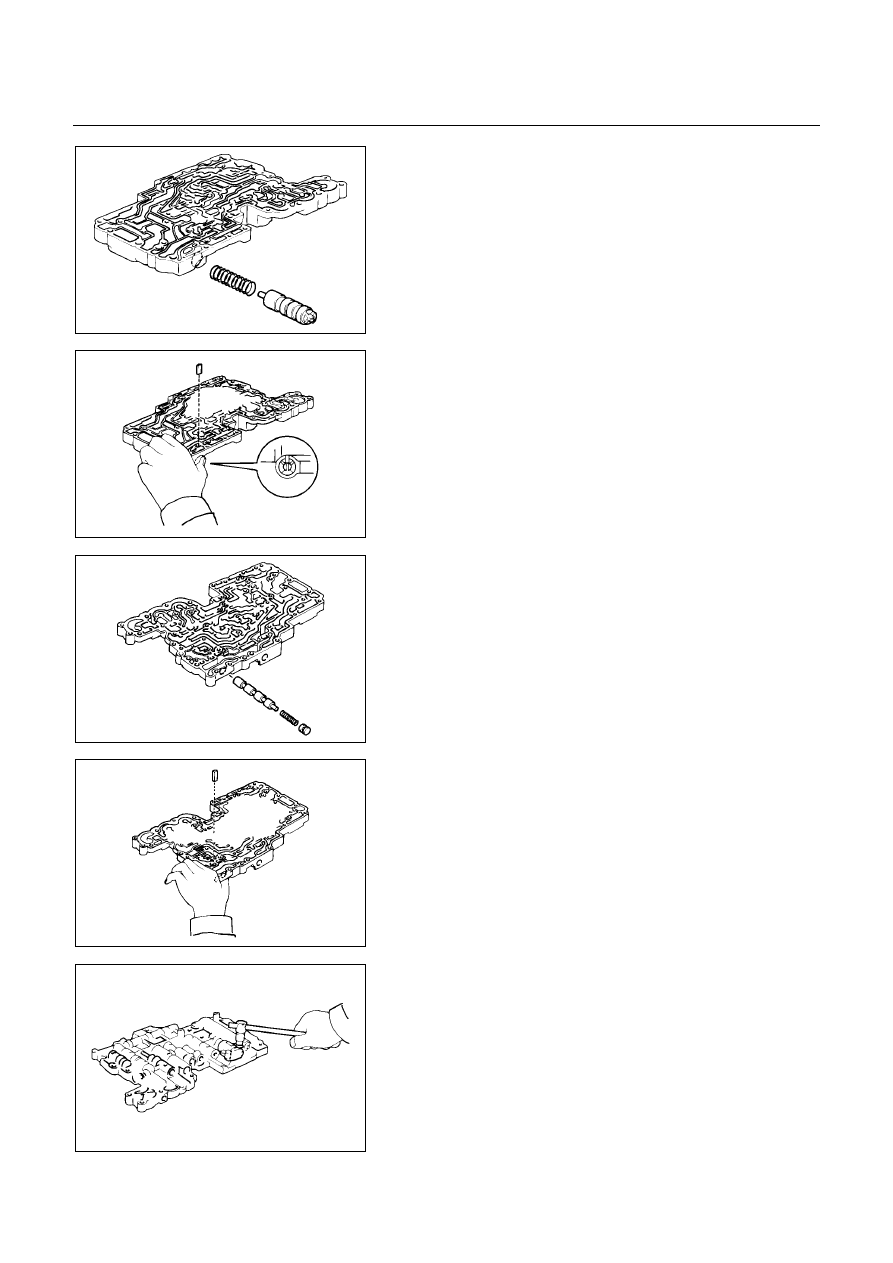

12. Spring
13. Sleeve

Install the sleeve with the plunger and spring into the
bore.




244R200041



14. Retainer

Install the retainer to the bevel by pushing in the sleeve.
NOTE:
Install the retainer to the same position on the
sleeve, as when disassembling.



244R200016



15. 1-2 shift valve
16. Spring
17. Plug

Install the 1-2 shift valve, spring and plug into the bore.



244R200032



18. Retainer

Install the retainer by pushing in the plug.



244R200014



19. Solenoid S3

Install a new O-ring to the solenoid.
Install the solenoid to the valve body.
Torque: 10 N････m (1.0 kg････m/87 Ib････in)

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-205



244R200013



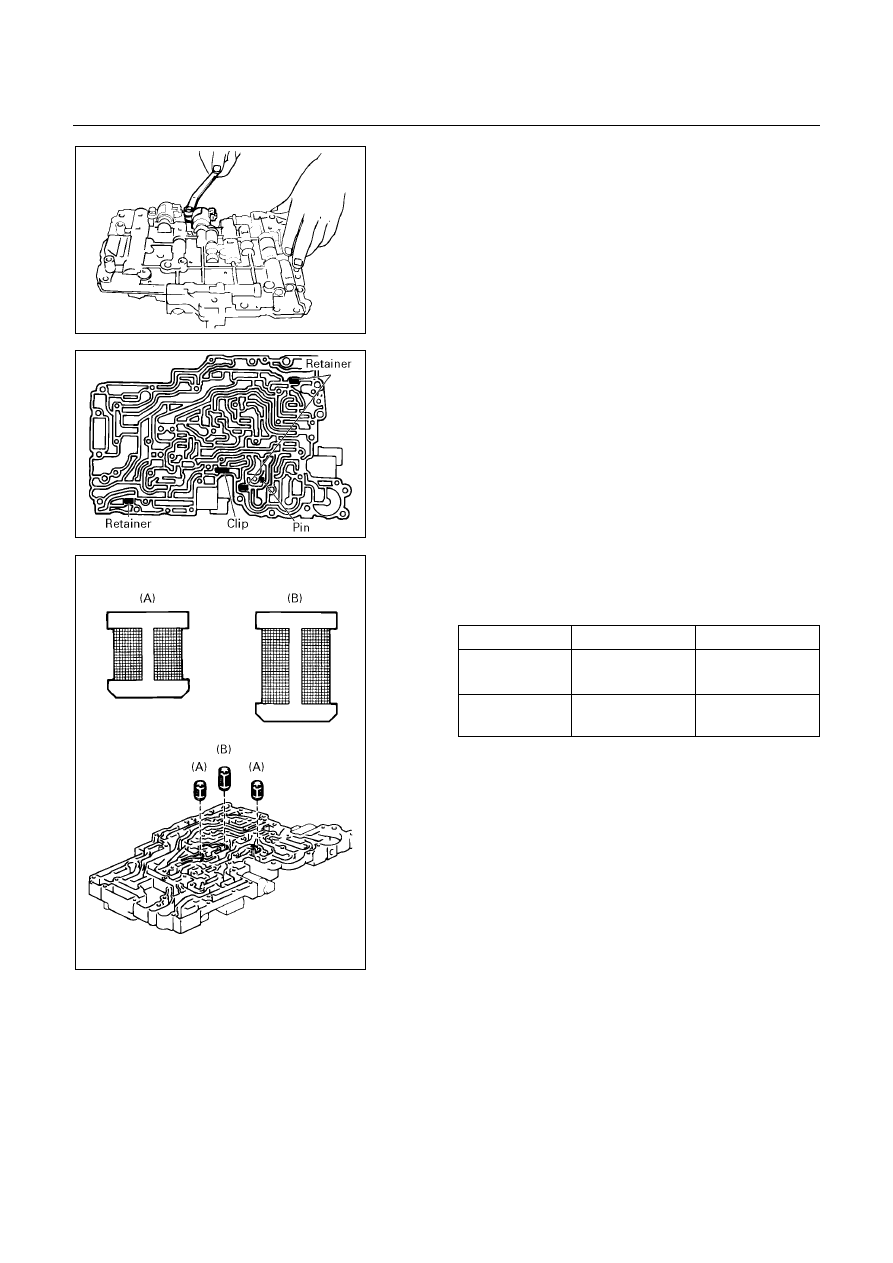

20. Solenoid S1
21. Solenoid S2

Install a new O-ring to the solenoid.
Install the solenoid to the valve body.
Torque: 10 N････m (1.0 kg････m/87 Ib････in)



244R200012



NOTE:
Make sure clip, pin and three retainers are installed
correctly.



22. Strainer

Install the three strainers to the valve body as shown.




Strainer

Height

Diameter

(a)



(A)

Solenoid
oil strainer

12.3 mm (0.484 in) 10.3 mm (0.406 in)



(B)

Throttle oil
strainer

19.5 mm (0.768 in) 10.3 mm (0.406 in)



244R200033





7A-206  AUTOMATIC TRANSMISSION (AW30-40LE)



244R200010

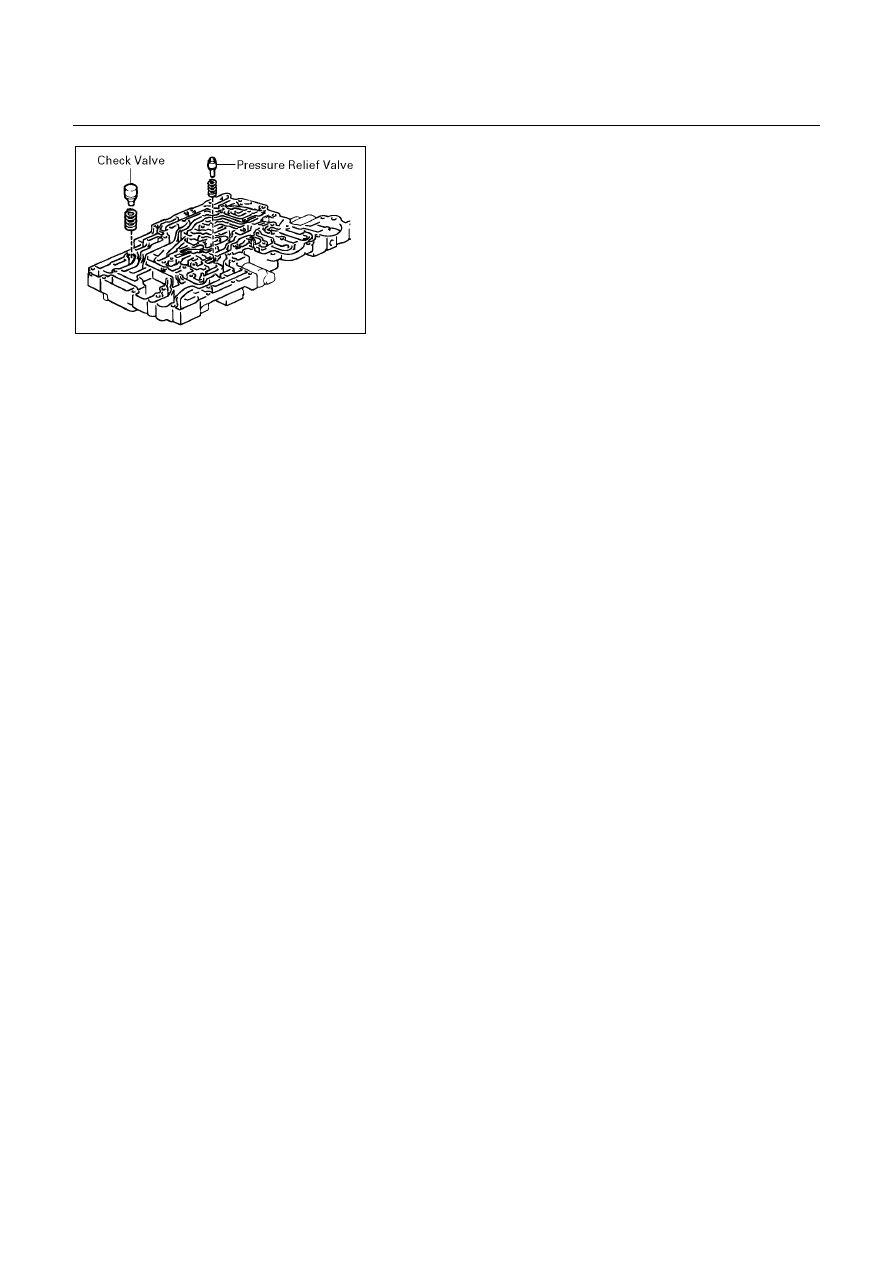

23. Check valve and spring
24. Pressure relief valve

Install check valve, pressure relief valve and springs.




AUTOMATIC TRANSMISSION (AW30-40LE)  7A-207

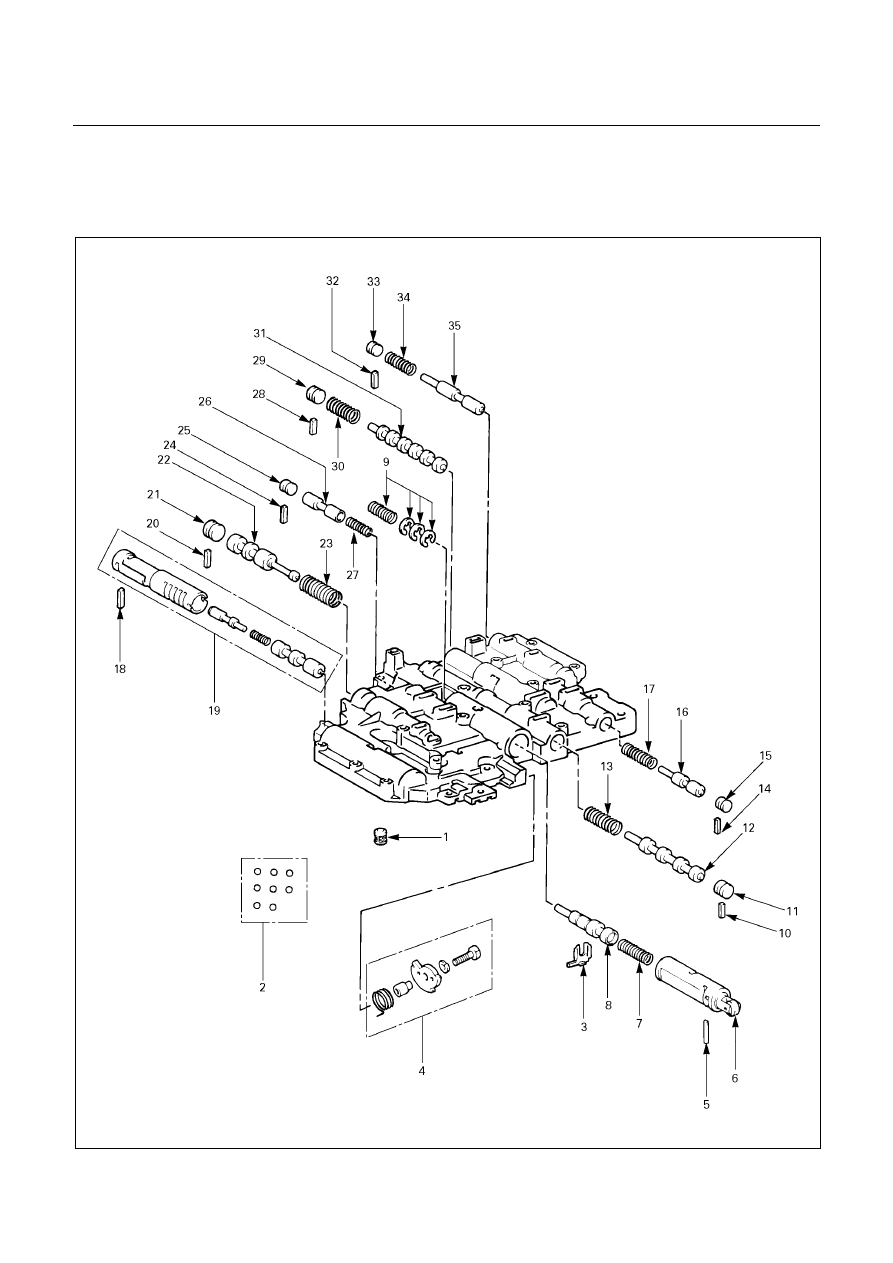

UPPER VALVE BODY

DISASSEMBLY





243R200001
