7A-72  AUTOMATIC TRANSMISSION (AW30-40LE)



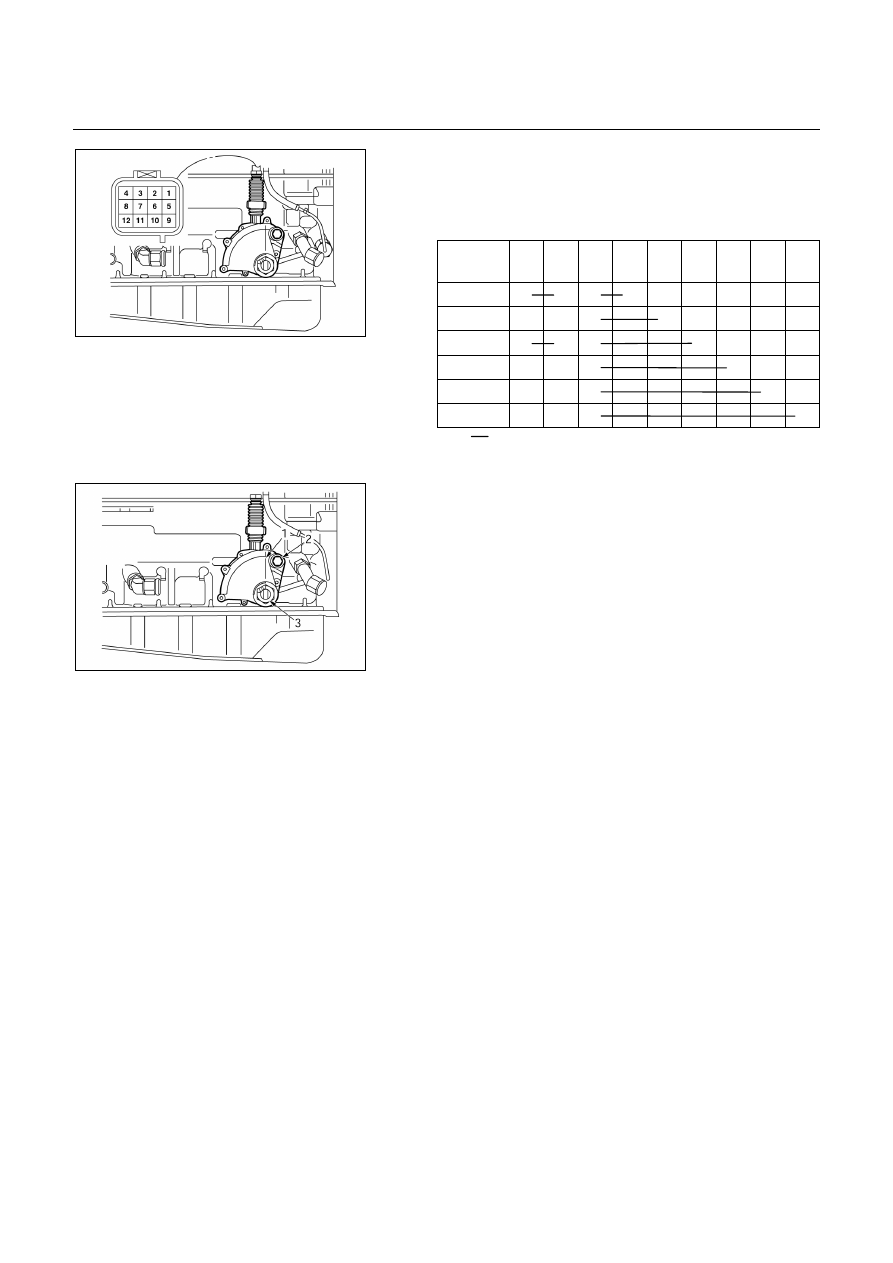

NEUTRAL START SWITCH INSPECTION

Inspection

With a circuit tester, make a continuity test on the neutral
start switch with the moveing piece set in each position.



Terminal

Position

1

5

4

11 3 12 2  6

7



P

○

○

○

○













R



○



○











N

○

○

○





○









D



○







○







2



○









○





L



○











○



240R200027



○  ○ Continuity





240R200018



Removal

Preparation:
Disconnect negative (-) battery cable.
1.  Remove the rear side ATF cooler pipe from the

transmission elbow.

2.  Disconnect neutral start switch connector.
3.  Unstake the lock washer, and then remove the shaft

nut (3).

4.  Remove the neutral start switch.


Installation

To install, follow the removal steps in the reverse order,
noting the following points;
Torque:
Nut – 7 N････m (0.7 kg････m/61 Ib････in)
Bolt – 13 N････m (1.3 kg････m/113 Ib････in)


Adjustment

1.  Loosen the neutral start switch bolt and set the shift

selector to the “N” range.

2.  Align the groove and neutral basic line (1).
3.  Hold in position and tighten the bolt (2).
Torque: 13 N････m (1.3 kg････m/113 Ib････in)









AUTOMATIC TRANSMISSION (AW30-40LE)  7A-73



310RW020



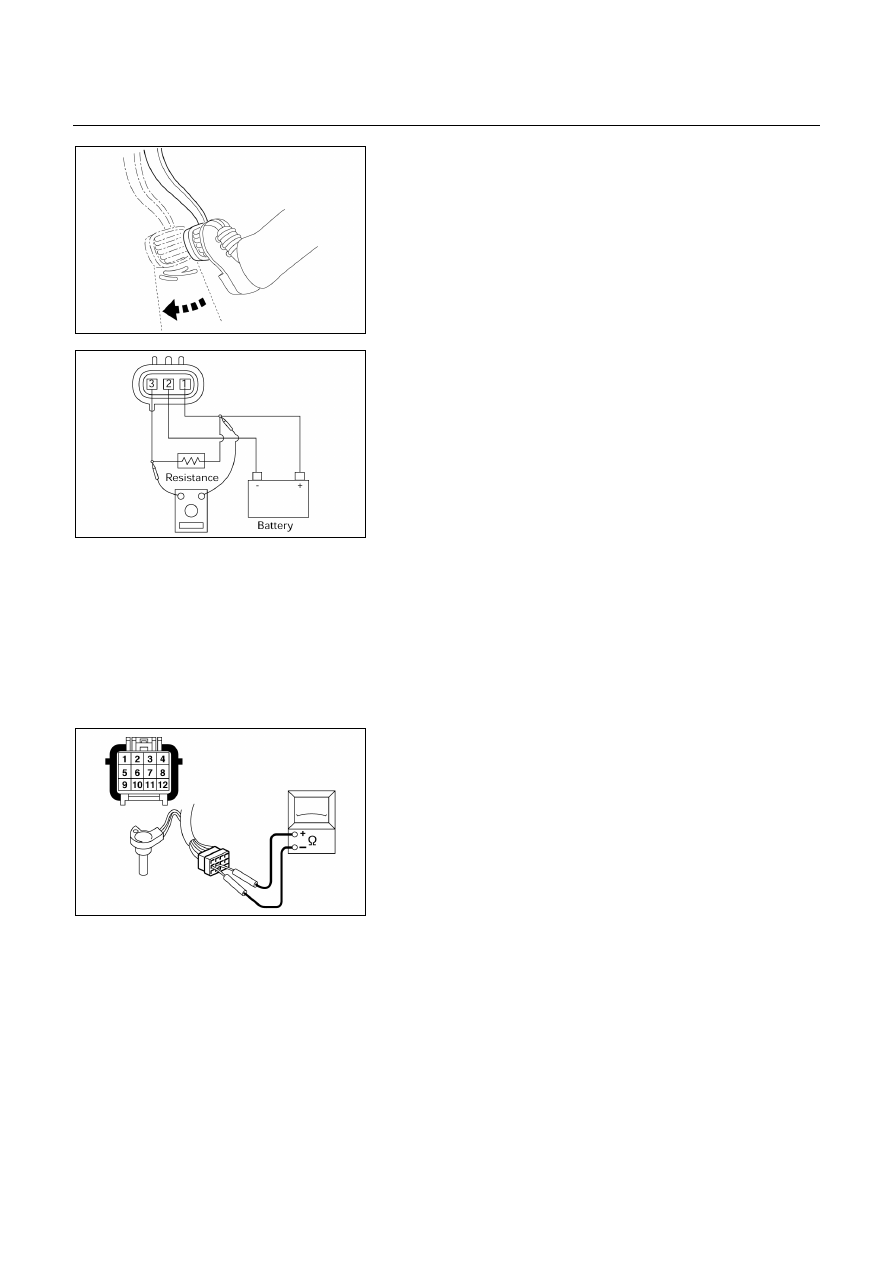

BRAKE SIGNAL INSPECTION

Check that the brake light comes on when the brake pedal
is depressed.




F07RY00017



VEHICLE SPEED SENSOR 1 INSPECTION

1.  Connect the Vehicle speed sensor connector terminal

(1) to the battery ( +) terminal and terminal (2) to the
battery (-) terminal.

2.  Connect a resistance of 1.3k ohm to 5k ohm (1.4W or

more) between terminals (1) and (3).
NOTE:
Be extremely careful not to connect the battery (+)
terminal to the terminal (3).
This may damage the vehicle speed sensor.

3.  Rotate the shaft of the vehicle speed sensor slowly and

measure the voltage at both ends with a digital tester.
The voltage, with one rotation of shaft, fluctuates four
times in the following range: 10 to 14V ⇔ 2V or less.
Replace the sensor when the result of inspection is
found abnormal.




F07RT004



VEHICLE SPEED SENSOR 2 INSPECTION

1.  Disconnect the vehicle speed sensor 2 connector.
2.  Use an ohmmeter to measure the resistance between

terminals 5 (SP2+) and 6 (SP2-).
Standard resistance: 560 – 680 Ω

Ω

Ω

Ω (20℃

℃

℃

℃)

: 610 – 740 Ω

Ω

Ω

Ω (40℃

℃

℃

℃)



7A-74  AUTOMATIC TRANSMISSION (AW30-40LE)

UBS



F07RY00019

TF



F07LV004



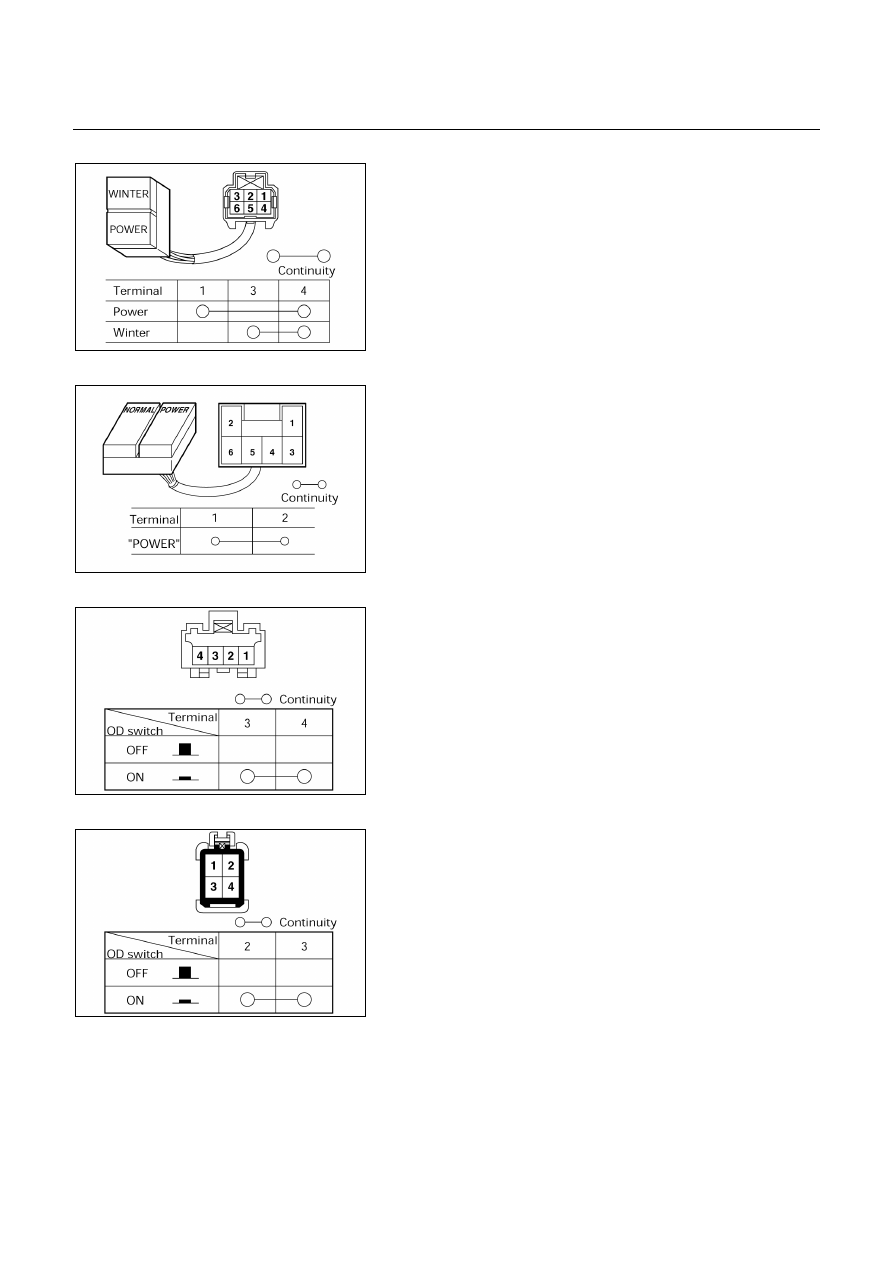

PATTERN SELECT SWITCH INSPECTION

Inspect that there is continuity between each terminals.



UBS



225R200003

TF



225R200004



OVERDRIVE SWITCH INSPECTION

Inspect that there is continuity between each terminals.



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-75



244R200042



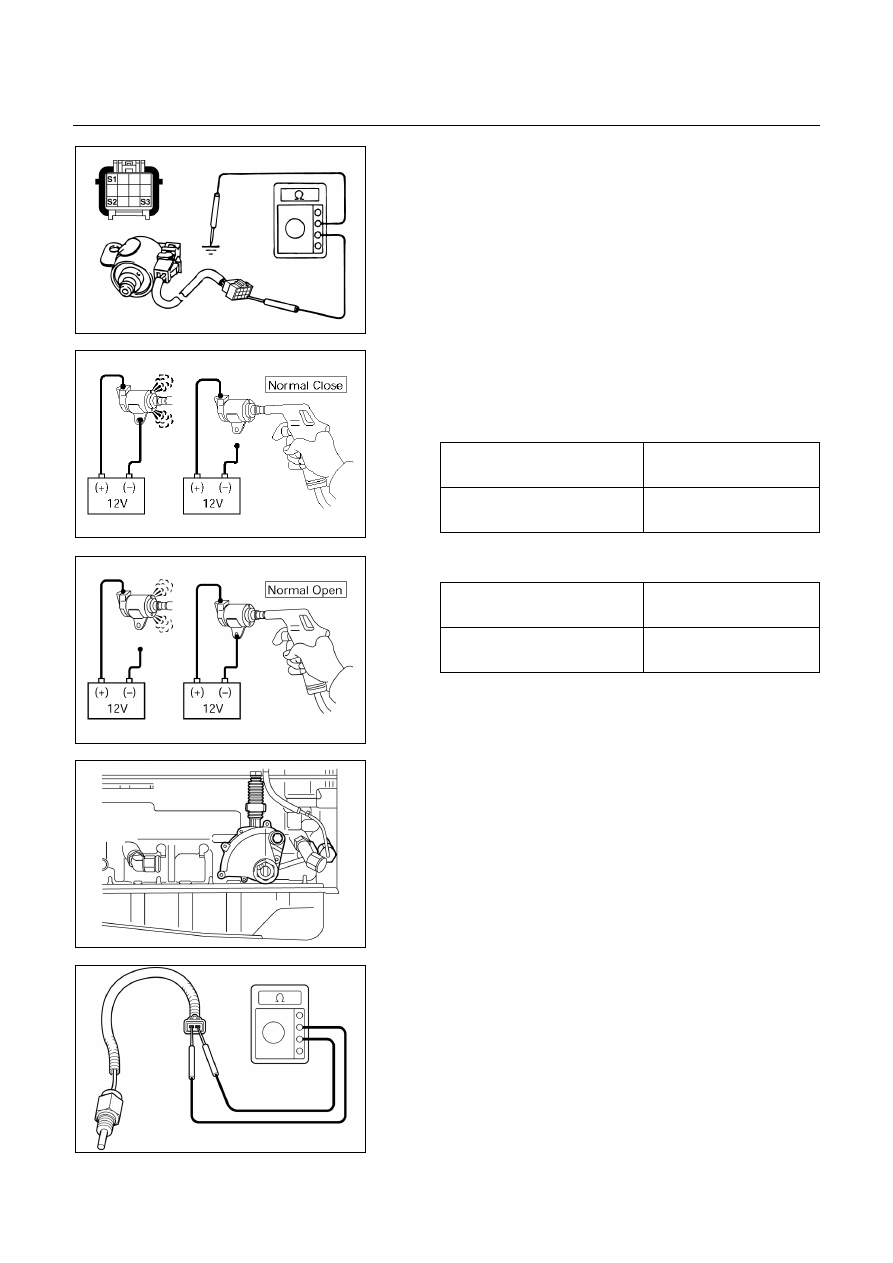

SOLENOID INSPECTION

1. Resistance

check

・  Using an ohmmeter, check the resistance between

each terminals (S1/S2/S3) and body.

Standard resistance: 11 – 15 Ω

Ω

Ω

Ω (20℃

℃

℃

℃)

12 – 16 Ω

Ω

Ω

Ω (40℃

℃

℃

℃)





2. Operation

check

Check the solenoid operation by blowing into an oil hole
as shown in the figure.

Solenoid S1 and S2 (Normal close type)

When battery terminal is

disconnected

No air leaks

When battery terminal is

connected

Air passes through



244RX00001





Lock-up solenoid S3 (Normal open type)



When battery terminal is

disconnected

Air passes through



When battery terminal is

connected

No air leaks



244RY00005







240R200026



ATF TEMPERATURE SENSOR

INSPECTION

1.  Disconnect the front side ATF cooler pipe from the

elbow and remove the elbow.

2. Remove the ATF temperature sensor from the

transmission case.

3.  Place the ATF temperature sensor in a container of

ATF.





242RW013



4.  Measure the resistance between each terminals.

Resistance: 0.5 – 30 kΩ

Ω

Ω

Ω (0℃

℃

℃

℃ - 120℃

℃

℃

℃)

5.  If either of the measured values exceeds the specified,

replace the ATF temperature sensor.
Torque: 15 N････m (1.5 kg････m/11 Ib････ft)
