7A-68  AUTOMATIC TRANSMISSION (AW30-40LE)







TCM VOLTAGE CHECK

TCM voltage check is done to check for transmission and
transmission control module (TCM) problems which cannot
be detected by self-diagnosis.
Additionally, it serves as a back-up check for self-
diagnosis.
Measure the voltage drop and make a continuity test for
each of the sensors, solenoids, and switches.
If the voltage is within the specified range and continuity
exists, that particular area of the TCM and automatic
transmission assembly is normal.
If voltage deviation or lack of continuity is discovered,
disconnect the applicable parts and check each of them
individually.
This will allow you to determine the trouble location (TCM,
automatic transmission unit, or another area of the
vehicle).



826L100005



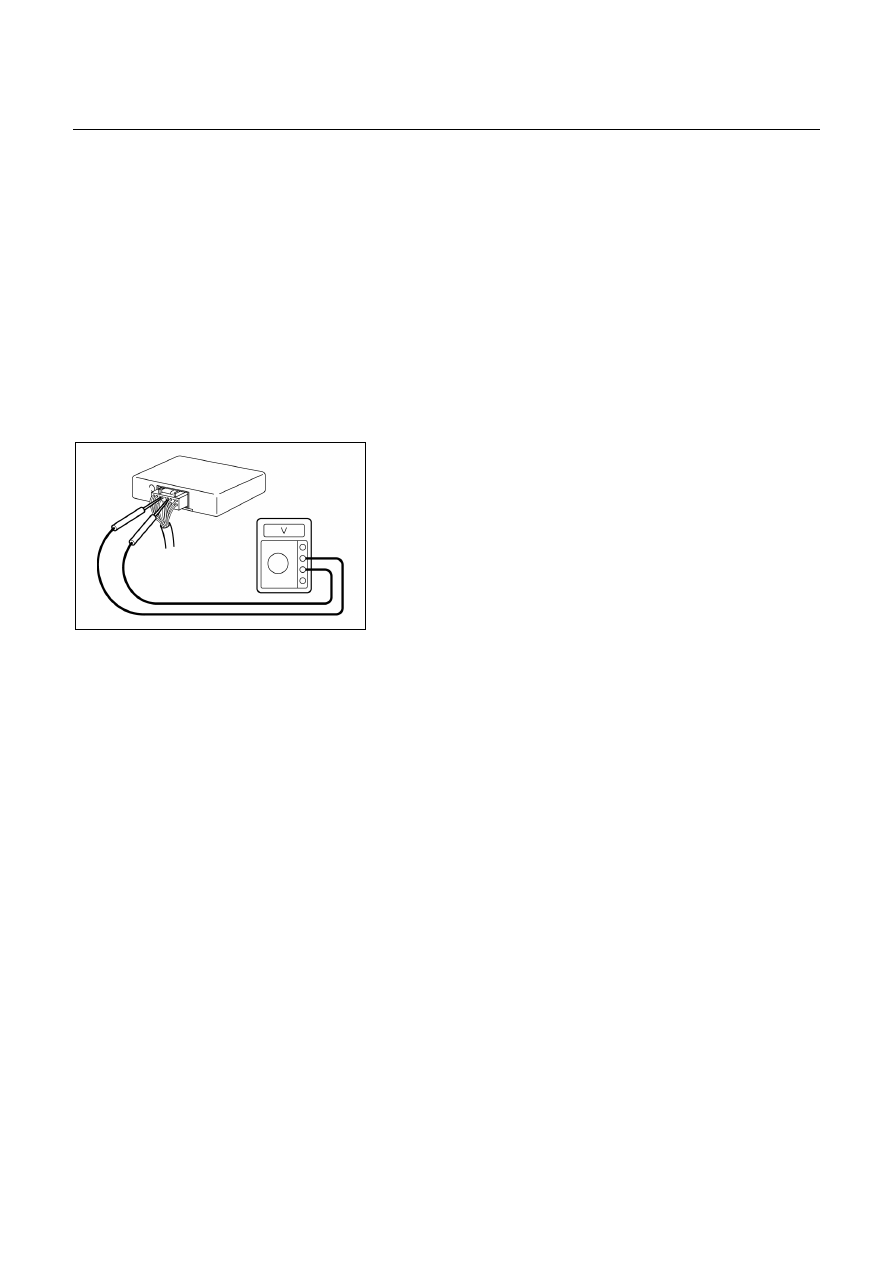

Inspection Tool

Use a circuit tester to measure voltage and circuit
continuity.
Insert the test probes from the connector wiring side. TCM
terminals are extremely small.
Wrap a piece of thin wire around the probe of tester.
This will make measurement easier.
NOTE:
TCM is located in the behind instrument panel of the
driver’s compartment.

TCM Voltage Check Procedure

1. Remove the TCM.
2.  Turn the ignition switch on. Do not start the engine.
3.  Measure the voltage at the terminal.

Refer the following table for the specified voltage
ranges.



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-69

TCM STANDARD VOLTAGE
[26 PIN CONNECTOR]


Terminal

Check circuit

+ –

Measuring condition

Voltage (V)

Throttle fully opened

5.3 – 7.5

Throttle position sensor

18  24

Throttle fully closed (idling)

0.24 – 1.3

Vehicle speed sensor 1

6

24  Vehicle speed 10 – 20 km/h

Less than 1.4 ⇔ About 5

Vehicle speed sensor 2

22  23  Vehicle speed 10 – 20 km/h

0 ⇔ About 3

Selector “2” range

7 – 16

2 range switch

2

24

Selector all ranges except “2”

Less than 1

Selector “L” range

7 – 16

L range switch

1

24

Selector all ranges except “L”

Less than 1

Pattern select switch OFF (NORMAL)

8 – 16

Pattern select switch

16  24

Pattern select switch ON (POWER)

Less than 1

Depress brake

7 – 16

Brake switch

14  24

Release brake

Less than 1

O/D switch position OFF



(O/D OFF lamp ON)

7 – 16

O/D switch

15  24

O/D switch position ON



(O/D OFF lamp OFF)

Less than 1

OFF (3rd or O/D)

Less than 1

Shift solenoid S1

13  24

ON (1st or 2nd)

8 – 16

OFF (1st or O/D)

Less than 1

Shift solenoid S2

12  24

ON (2nd or 3rd)

8 – 16

OFF (Lock-up OFF)

Less than 1

Lock-up control solenoid S3  11  24

ON (Lock-up ON)

8 – 16

Diagnosis terminal

21  24  Self-diagnosis ON

0 – 1.5

Electrical source (Battery)

25  24

―

9 – 16

Electrical source (Ignition)

26  24  Key switch ON

9 – 16

Selector “N” range

7 – 16

N range switch

3

24

Selector all ranges except “N”

Less than 1

ATF temperature 20℃

4.70

ATF fluid temperature
sensor

20 8

ATF temperature 80℃

3.65

OFF

8 – 16

Winter select switch (UBS)

4

24

ON

Less than 1

ON

Less than 1

Power lamp

5

24

OFF

8 – 16

ON

Less than 1

Winter lamp (UBS)

7

24

OFF

8 – 16

ON

Less than 1

CHECK TRANS lamp

19  24

OFF

8 – 16

Tech 2 diagnosis terminal
(DG)

10  24  On diagnosis communication

0 – 1.5 ⇔ 6.25 – 8.0



7A-70  AUTOMATIC TRANSMISSION (AW30-40LE)

ON-VEHICLE SERVICE



242RX00001



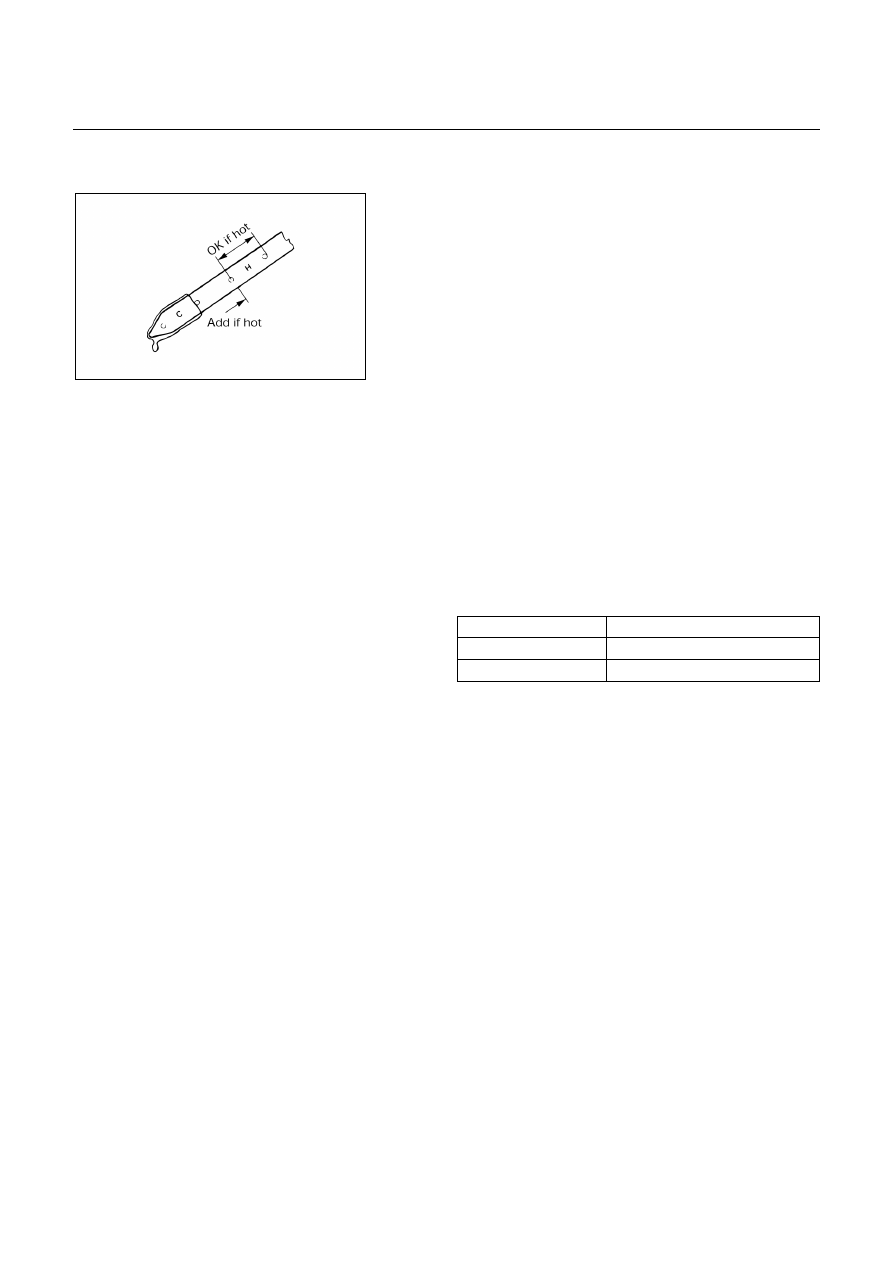

TRANSIMISSION FLUID LEVEL AND

CONDITION

Park vehicle on level ground and set parking brake.
With the engine idling, move the shift lever through all
positions from "P" to "L", then return to position "P".
Check to see If the level of fluid comes to "HOT" range of
about 80

°C (176°F) on the dipstick gauge.

If the level of fluid is too low, replenish to bring it to
maximum level in "HOT" range.

Inspection of fluid condition
If the ATF is black or smells burnt, replace it.


ATF REPLACEMENT

NOTE:
Do not overfill.


1.  Remove the drain plug from oil pan and drain the fluid.
2.  Reinstall the drain plug securely.

Torque: 19 N････m (1.9 kg････m/14 Ib････ft)

3.  With the engine OFF, add new fluid through the filler

tube.



Drain and refill

4.5 liter



Dry fill

8 liter



Fluid

BESCO ATF Ⅲ





4.  Start the engine and shift the selector into all position

from "P" through "L", and then shift into "P".

5.  With the engine idling, check the fluid level. Add fluid up

to the "COLD" level on the dipstick.

6.  The ATF level must be checked again for correct level

with the "HOT" level.

NOTE:
To prevent fluid leaks, the drain plug gasket must be
replaced each time this plug is removed.



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-71



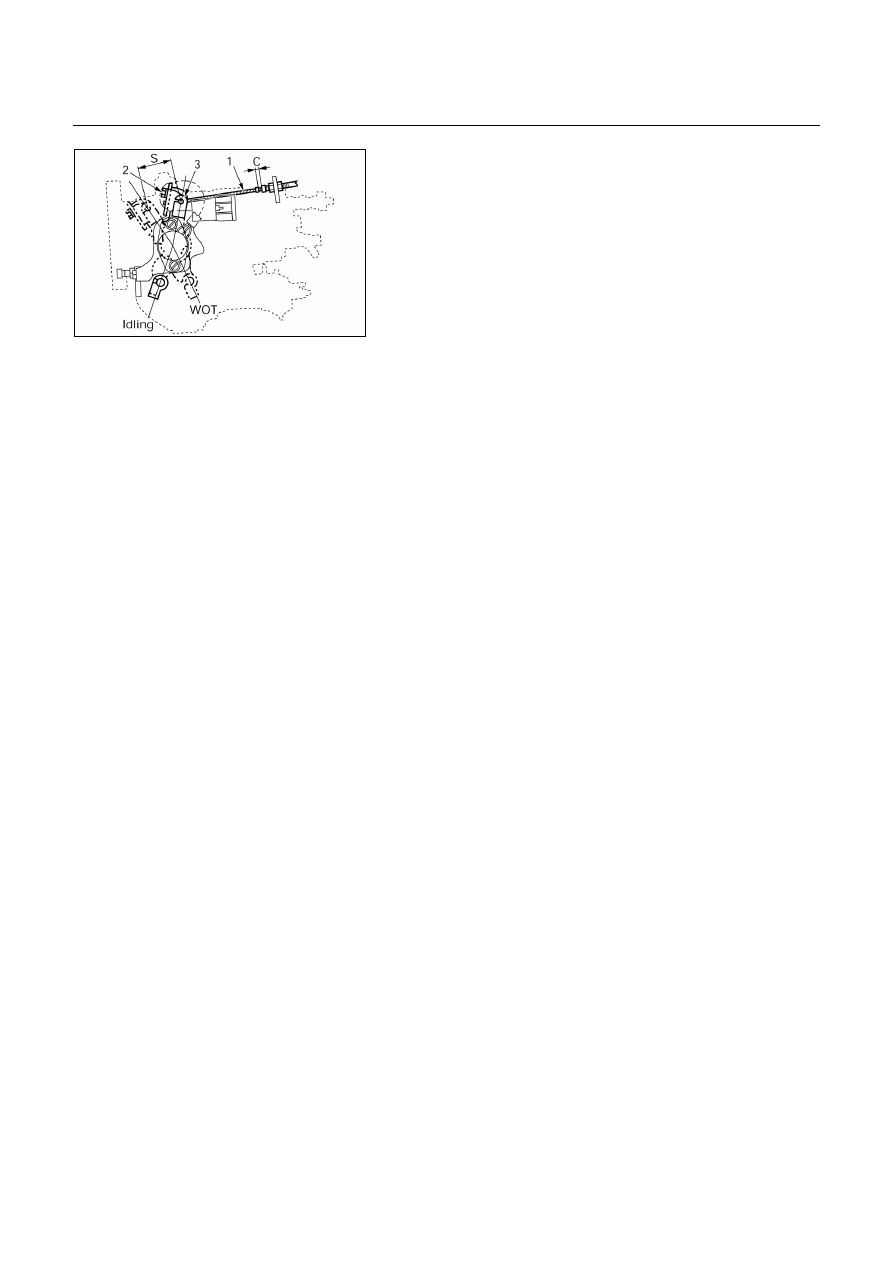

THROTTLE CABLE ADJUSTMENT

1.  Check that the idling set bolt comes into contact with

control lever.

2.  Measure the distance (C) between the end of the boot

and stopper on the cable (1).
Standard distance (C): 0.5 – 1.5 m (0.03 – 0.06 in)
If the distance is not within the standard, adjust the
cable by the adjust nuts.

3.  Fully depress the accelerator, check that the control

lever comes into contact with the full stopper.

4.  Measure the control lever stroke (S).

+1 +0.04

Standard stroke (S): 32.9

0

mm (1.30

0

in)



101R200001



If the stroke is not within the standard, adjust the
turning radius of control lever (3) by bolt (2).
S < 32.9 →

→

→

→ Turning radius is enlarged.

S > 33.9 →

→

→

→ Turning radius is made small.

5. Recheck

the

adjustments.
