AUTOMATIC TRANSMISSION (AW30-40LE)  7A-285



241RY00018



TORQUE CONVERTER

INSPECTION AND REPAIR

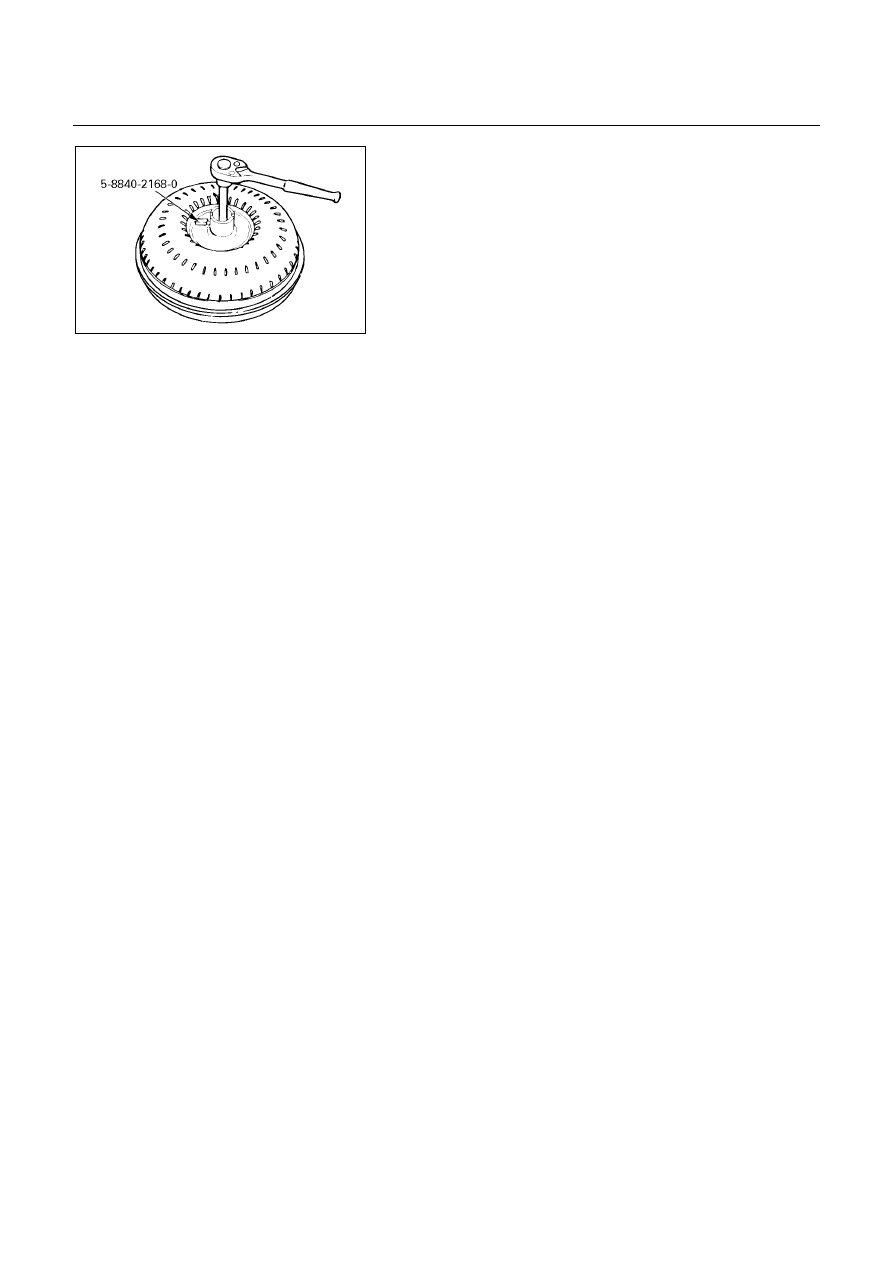

Insert special tool in end of torque converter.
Insert a turning tool into the inner race of the one-way
clutch.
One-way clutch testing tool : 5-8840-2168-0

(J-35467)

Insert the stopper so that it fits in the notch of the
converter hub and outer race of the one-way clutch.





One-way clutch test

The clutch should lock when turned counterclockwise,
and rotate freely and smoothly clockwise. Less than 25
kg･cm (22 Ib･in) of torque should be required to rotate
the clutch clockwise. If necessary, clean the converter
and retest the clutch. Replace the converter if the
clutch still fails the test.



7A-286  AUTOMATIC TRANSMISSION (AW30-40LE)

ADAPTER HOUSING (4×

×

×

×4)

DISASSEMBLY





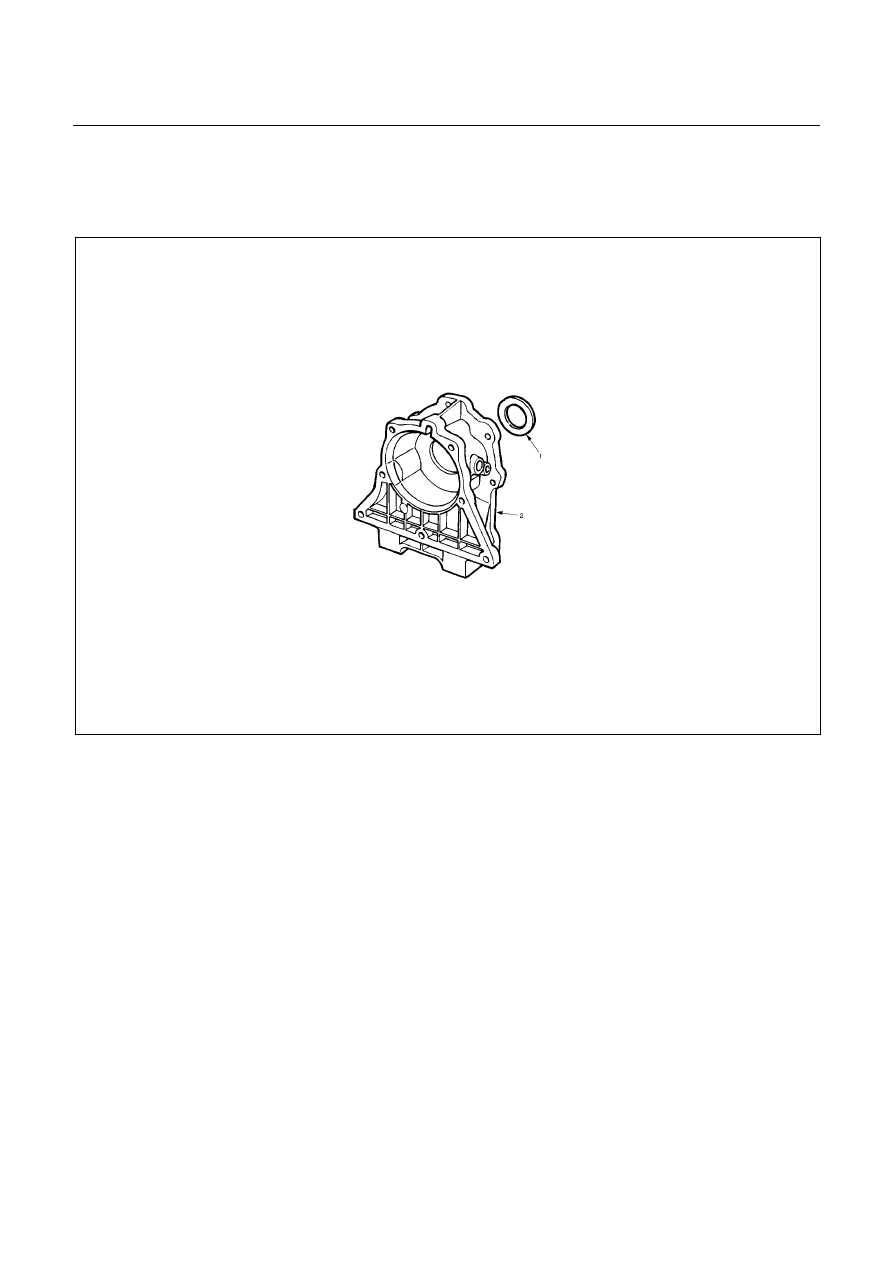

241R200005



Disassembly steps





1. Oil

seal

2. Adapter

housing











Disassembly steps

1. Oil seal
2. Adapter housing

Using a screwdriver, remove the oil seal.


AUTOMATIC TRANSMISSION (AW30-40LE)  7A-287

REASSEMBLY





241R200006



Reassembly steps





1. Adapter

housing

2. Oil

seal









240RY00003



Reassembly steps

1. Adapter housing
2. Oil seal

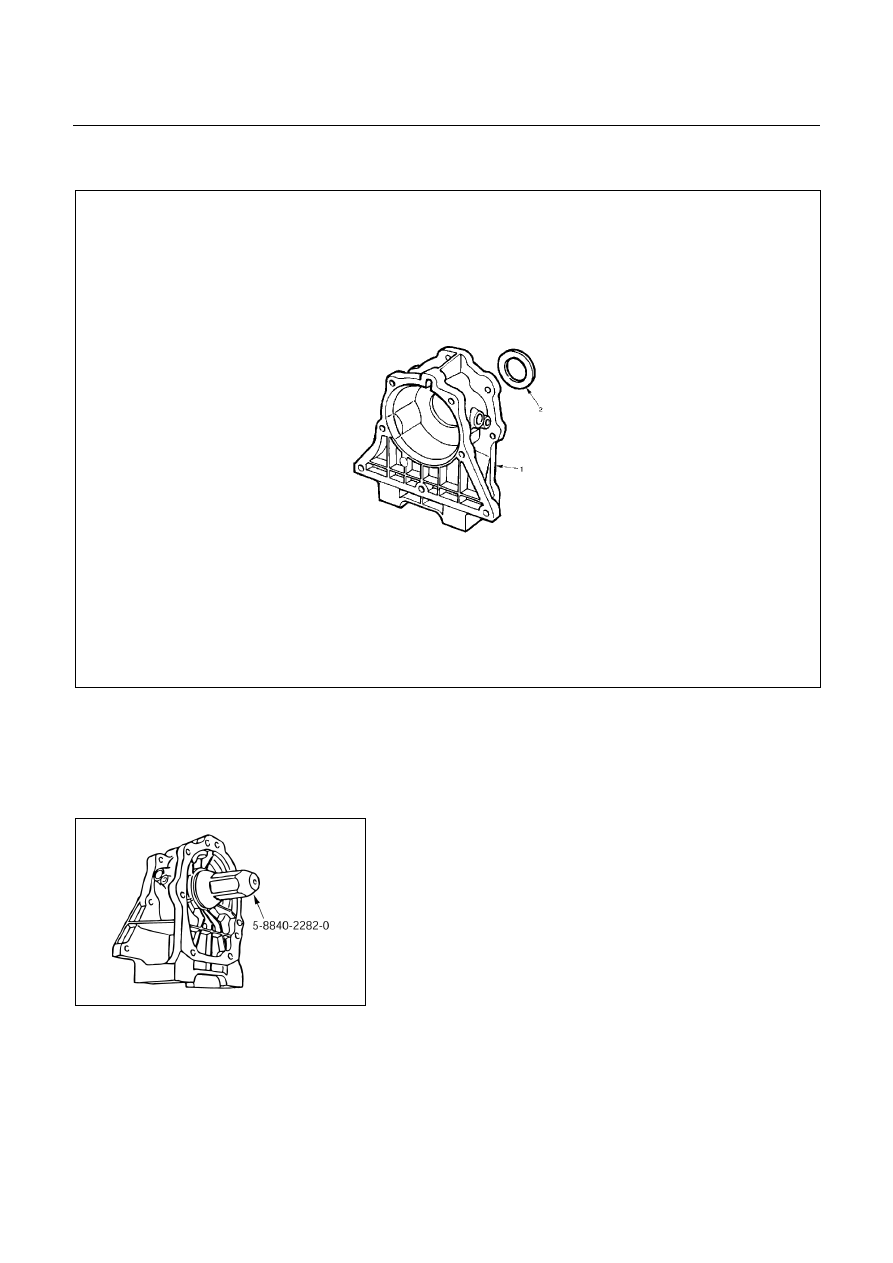

Using oil seal installer, install the new oil seal to the
adapter housing.
Oil seal installer : 5-8840-2282-0



7A-288  AUTOMATIC TRANSMISSION (AW30-40LE)

EXTENSION HOUSING (4×

×

×

×2)

DISASSEMBLY

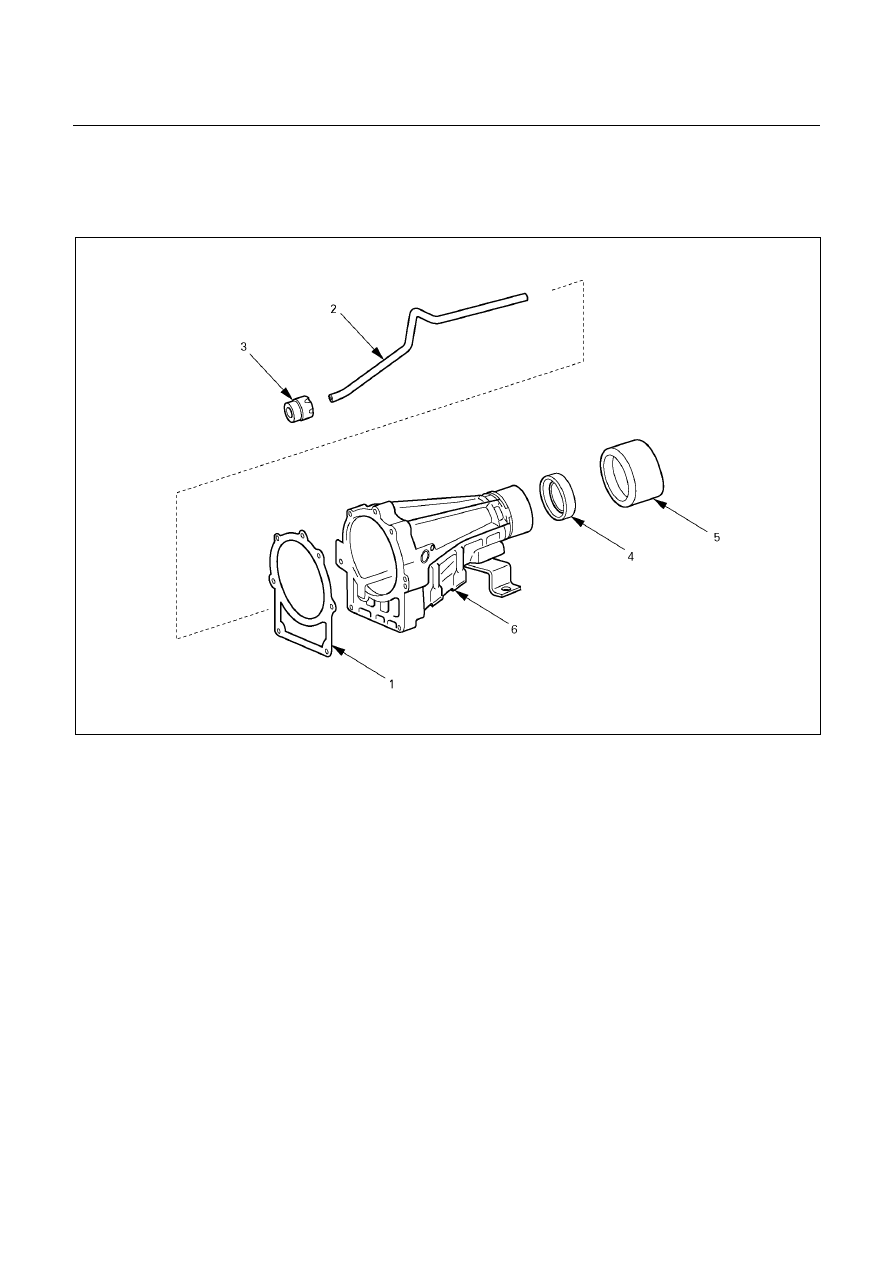

241R200007



Disassembly steps





1. Gasket
2. Tube
3. Tube

packing



4. Oil

seal

5. Dust

deflector

6. Extension

housing







Disassembly steps

1. Gasket
2. Tube
3. Tube packing
4. Oil seal

Using a screwdriver, remove the oil seal.
NOTE:
The oil seal can be removed without removing the
dust deflector.

5. Dust deflector
6. Extension housing
