AUTOMATIC TRANSMISSION (AW30-40LE)  7A-289

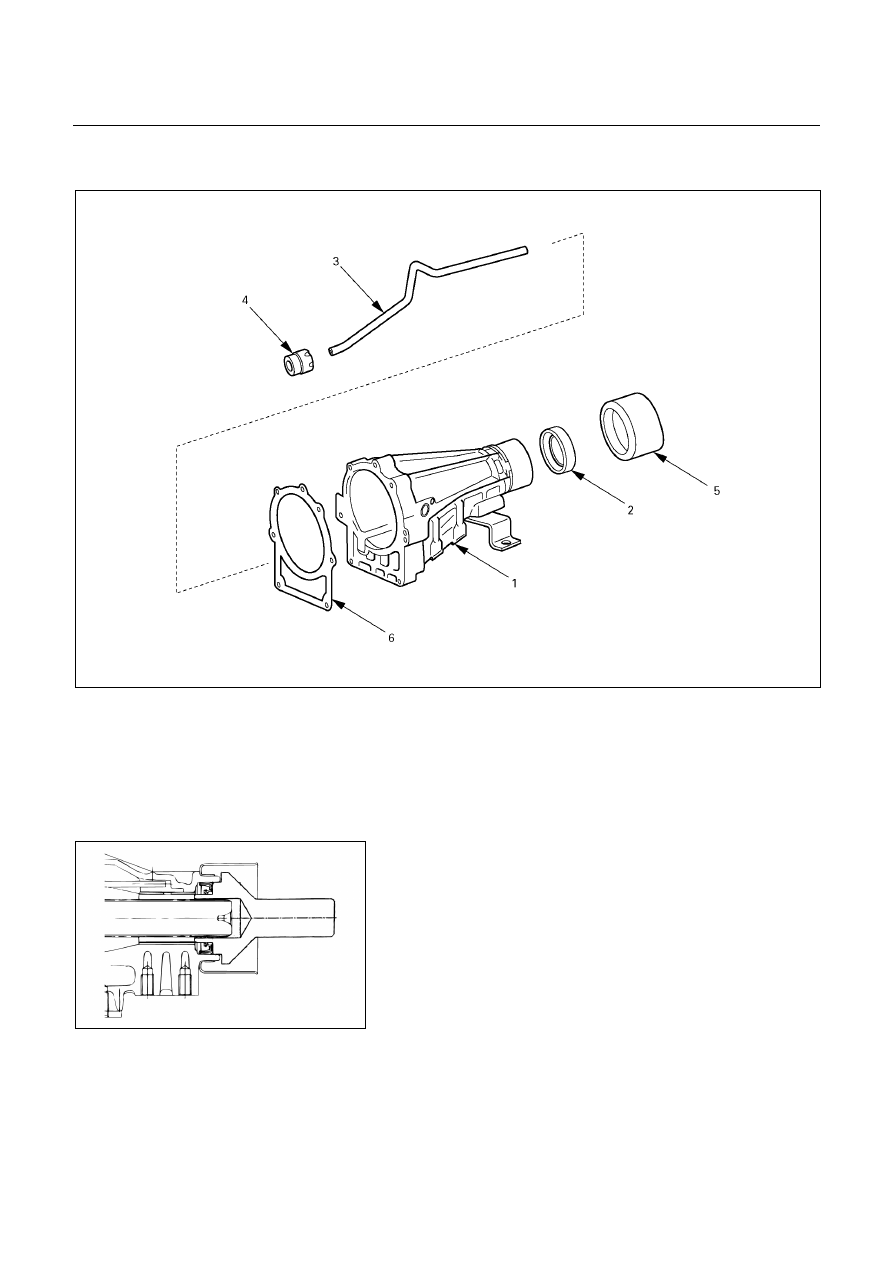

REASSEMBLY





241R200008



Reassembly steps





1. Extension

housing

2. Oil

seal

3. Tube



4. Tube

packing

5. Dust

deflector

6. Gasket





249L100005



Reassembly steps

1. Extension housing
2. Oil seal

Using oil seal installer, install the new oil seal to the
extension housing.
Oil seal installer : 5-8840-2702-0
NOTE:
The oil seal can be installed without removing the
dust deflector.

3. Tube
4. Tube packing
5. Dust deflector
6. Gasket



7A-290  AUTOMATIC TRANSMISSION (AW30-40LE)

MAIN DATA AND SPECIFICATIONS

GENERAL SPECIFICATIONS





Remaks

Model AW30-40LE

Engine

’02 UBS − 4JX1-TC

’02 TFR/S − 4JH1-TC

’01 TFR − 4JH1-T

Electronic control planetary gear type

Type

3-element 1-stage 2-phase type

(with lock-up mechanism)

1st 2.804
2nd 1.532
3rd 1.000
4th (O/D)

0.705

Gear ratio

Reverse 2.394
Name BESCO

ATF

Ⅲ

Oil used

Q’ty (l)

UBS and TFR/S − 8.7

‘01 TFR − 8



Torque converter

UBS 2450±150

TFR/S 2270±150

’01 TFR 2415±150

Stall speed (rpm)

Forward clutch

C-1

UBS − 6, TFR/S − 5

Direct clutch

C-2

UBS − 5, TFR/S − 4

OD direct clutch

C-0

2

Number of discs

Second coast brake

B-1

40 mm

Band width or

Number of discs

Second brake

B-2

5

First and reverse brake

B-3

UBS − 7, TFR/S − 6

F

ric

tio

n eleme

nt



Overdrive brake

B-0

4

Number of discs

One-way clutch No.1

F-1

22

One-way clutch No.2

F-2

28

Clu

tch



OD one-way clutch

F-0

24

Number of sprage

Sun gear

42

Pinion gear

19

Front planetary

Ring gear

79

Sun gear

33

Pinion gear

23

Rear planetary

Ring gear

79

Sun gear

33

Pinion gear

23

Pl

anet

ary

 gear

O/D planetary

Ring gear

79

Number of teeth



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-291

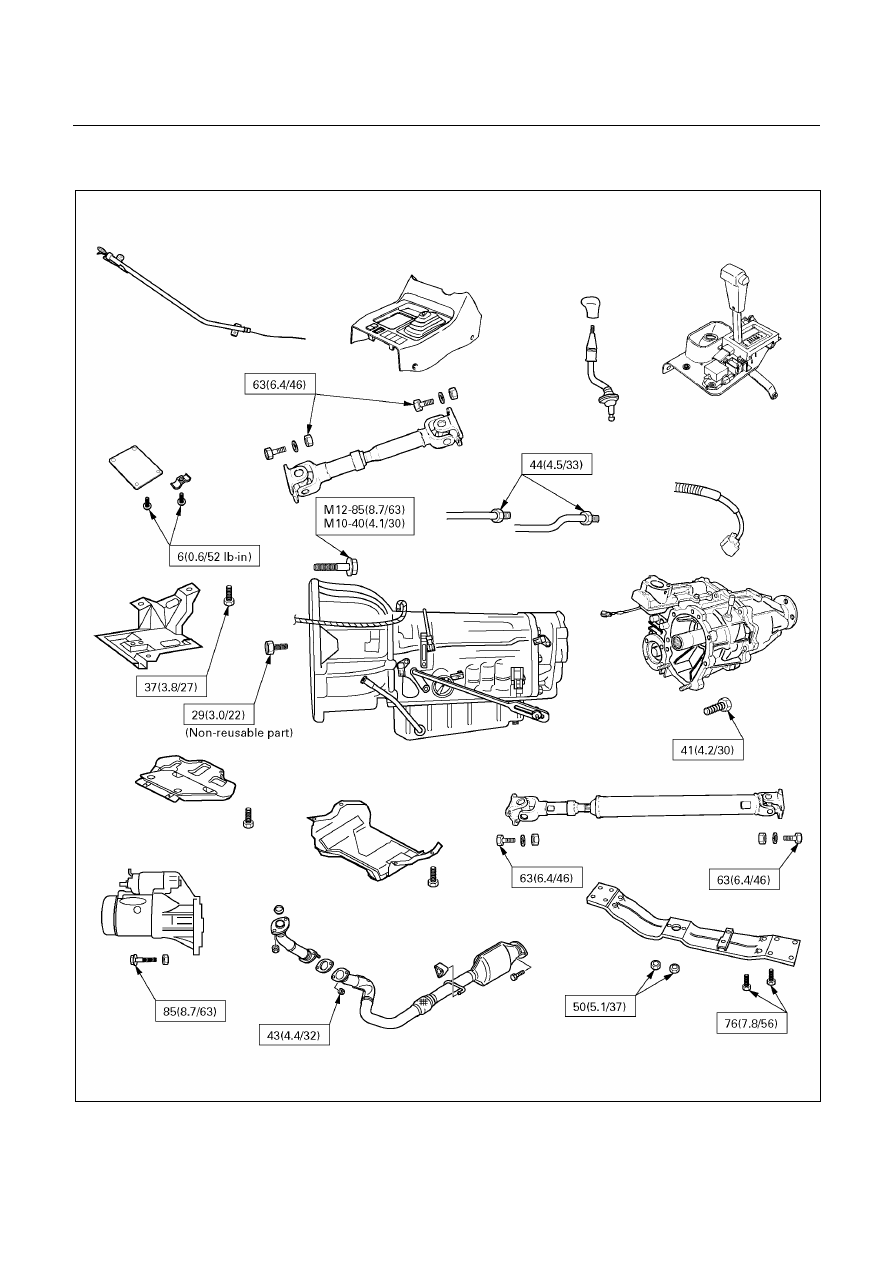

TORQUE SPECIFICATIONS

UBS                                                                                                                                                    N････m (kg････m/Ib････ft)



E07R200015

7A-292  AUTOMATIC TRANSMISSION (AW30-40LE)

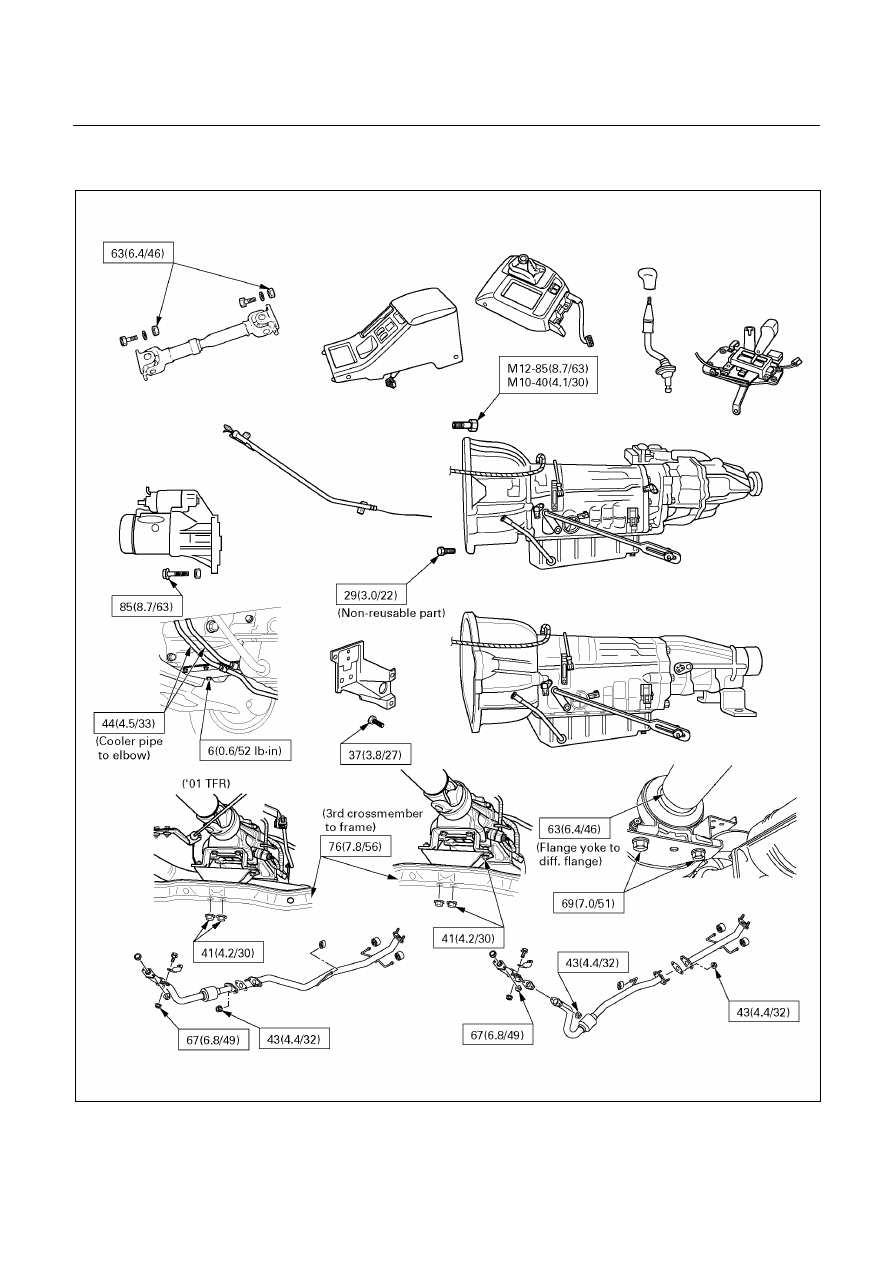

TORQUE SPECIFICATIONS (Cont’d)

TFR/S                                                                                                                                                 N････m (kg････m/Ib････ft)



E07L200005
