AUTOMATIC TRANSMISSION (AW30-40LE)  7A-253



Disassembly steps





1. By-pass

valve

2. Spring
3. Strainer
4. Shift

solenoid

S1

5. Shift

solenoid

S2

6.  Lock-up solenoid SL
7. Clamp
8. Accumulator

sub-assembly

9. Retainer
10. Spring
11. Ball
12. Retainer
13. Plug
14. Spring
15.  1-2 shift valve
16. Retainer
17. Spring
18.  Low coast modulator valve



19. Retainer
20. Plug
21. Spring
22.  Accumulator control valve
23. Retainer
24. Spring
25. Coast modulator valve
26. Retainer
27. Plug
28. Spring
29. Cut back valve
30. Retainer
31. Sleeve
32. Plunger
33. Plunger
34. Spring
35. Washer
36. Primary regulator valve
37.  Lower valve body





244R200063



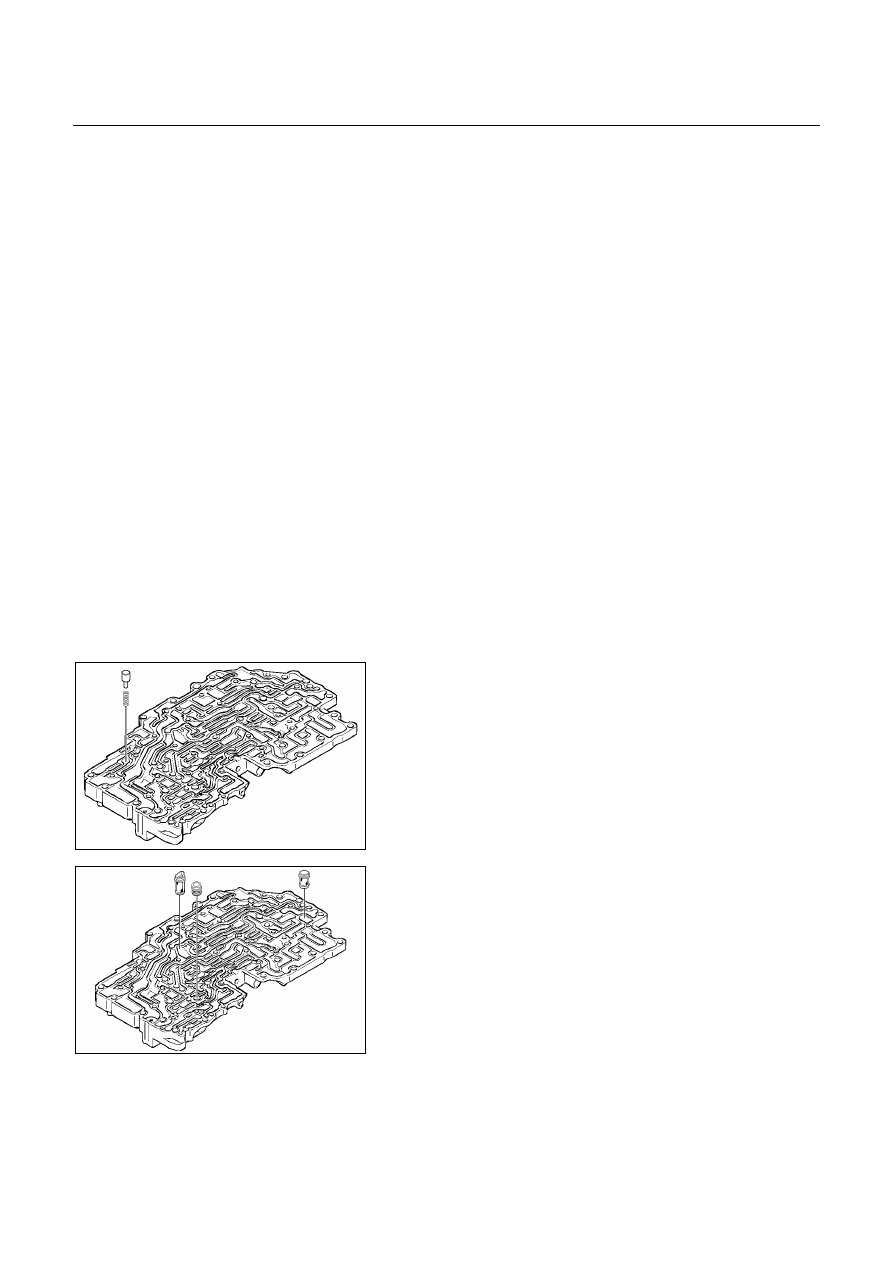

Disassembly steps

1. By-pass valve
2. Spring

Remove by-pass valve and spring.



244R200064



3. Strainer

Remove three strainers.

7A-254  AUTOMATIC TRANSMISSION (AW30-40LE)



244R200066



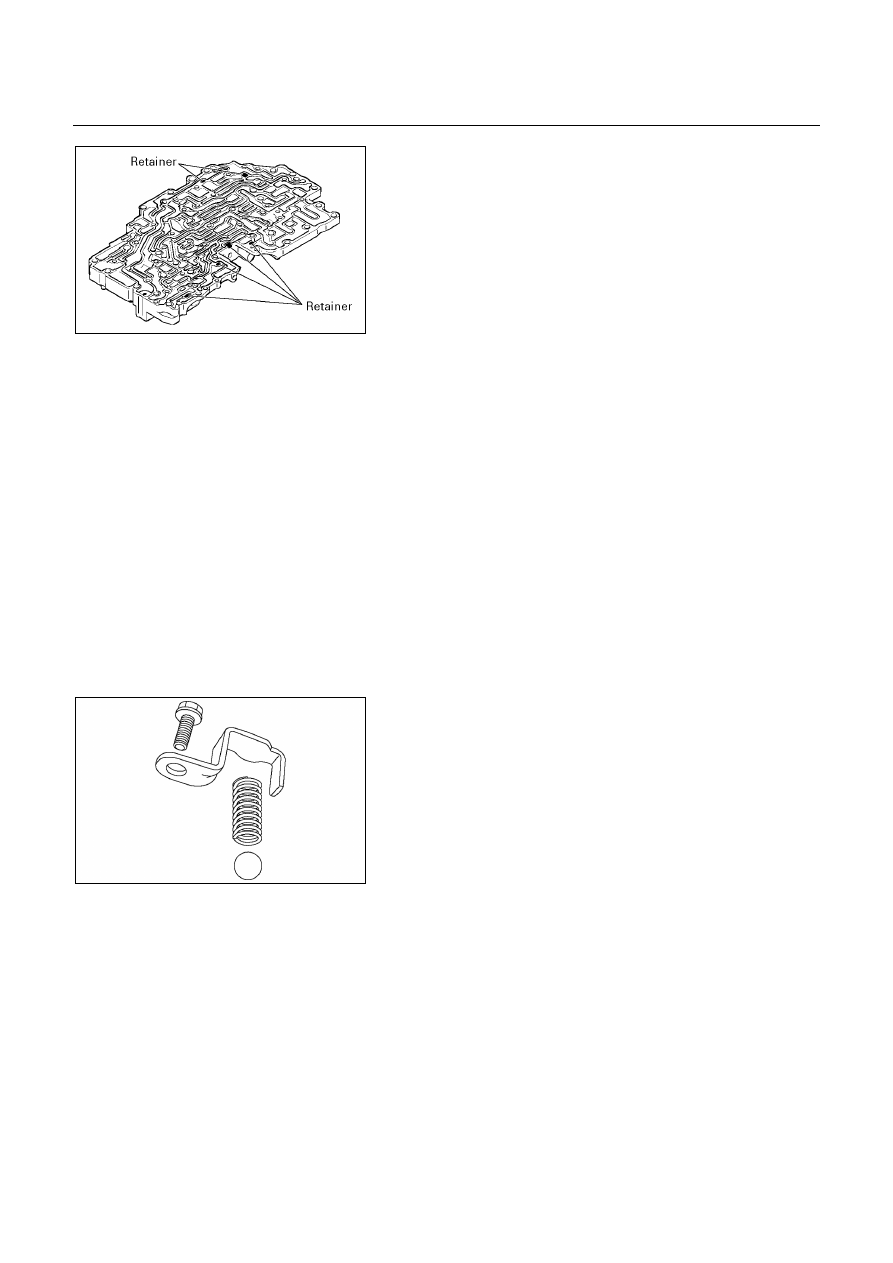

NOTE:
Confirm six retainers are installed correctly.







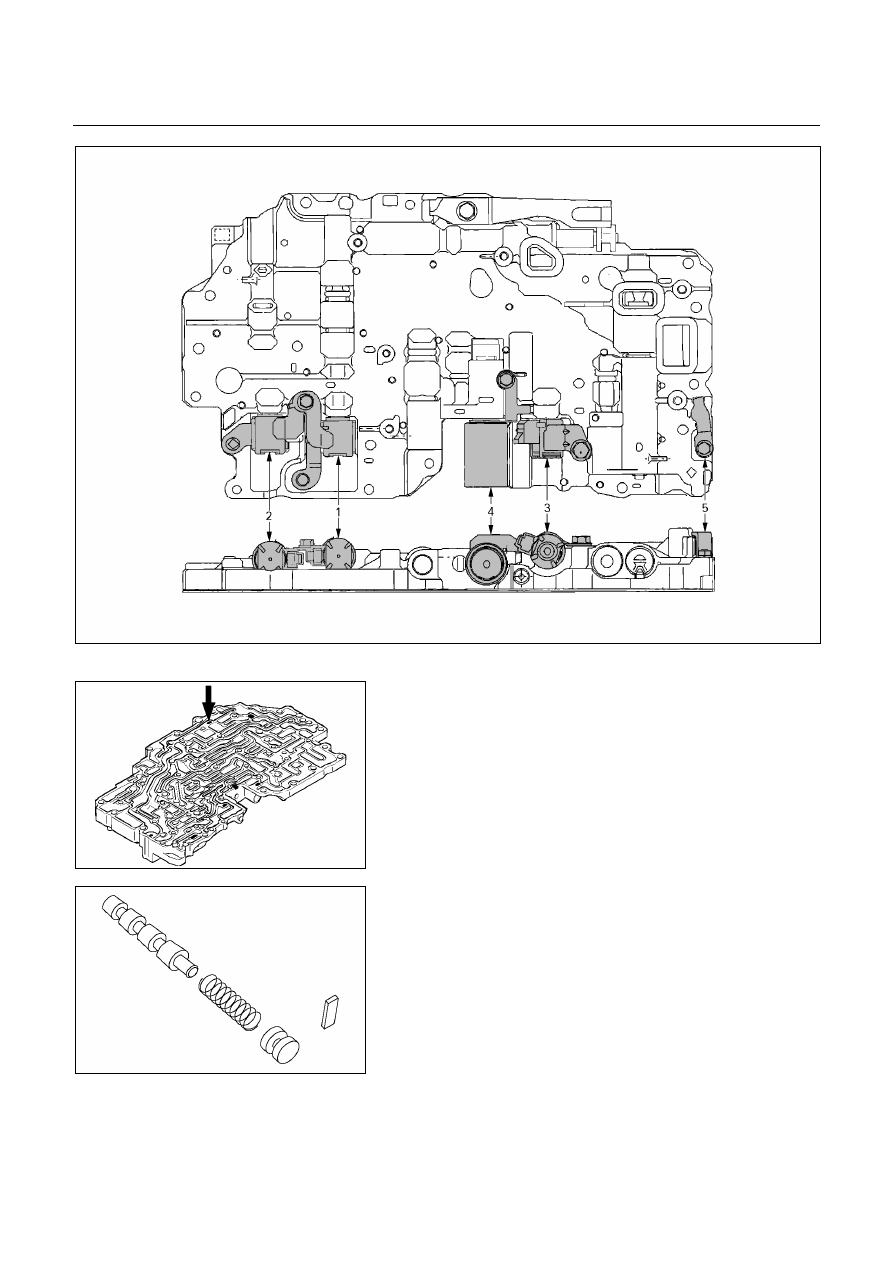

4.  Shift solenoid S1
5.  Shift solenoid S2

Remove the fixing bolt.
Remove the shift solenoid S1 (2) and S2 (1) from each
bore.
Remove the O-rings from each solenoid.

6. Lock-up solenoid SL

Remove the fixing bolt.
Remove the lock-up solenoid SL (3) from the bore.
Remove the O-ring from solenoid.

7. Clamp
8. Accumulator sub-assembly

Remove the clamp.
Remove the accumulator sub-assembly (4) from the
bore.



244R200052



9. Retainer
10. Spring
11. Ball

Remove the retainer (5).

Remove the spring and ball from the valve body.

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-255



240R200042





244R200067



12. Retainer

Remove the retainer with a magnetic finger by pushing
in the plug.

13. Plug
14. Spring
15. 1-2 shift valve

Remove the plug, spring and 1-2 shift valve.




244R200054





7A-256  AUTOMATIC TRANSMISSION (AW30-40LE)



244R200068



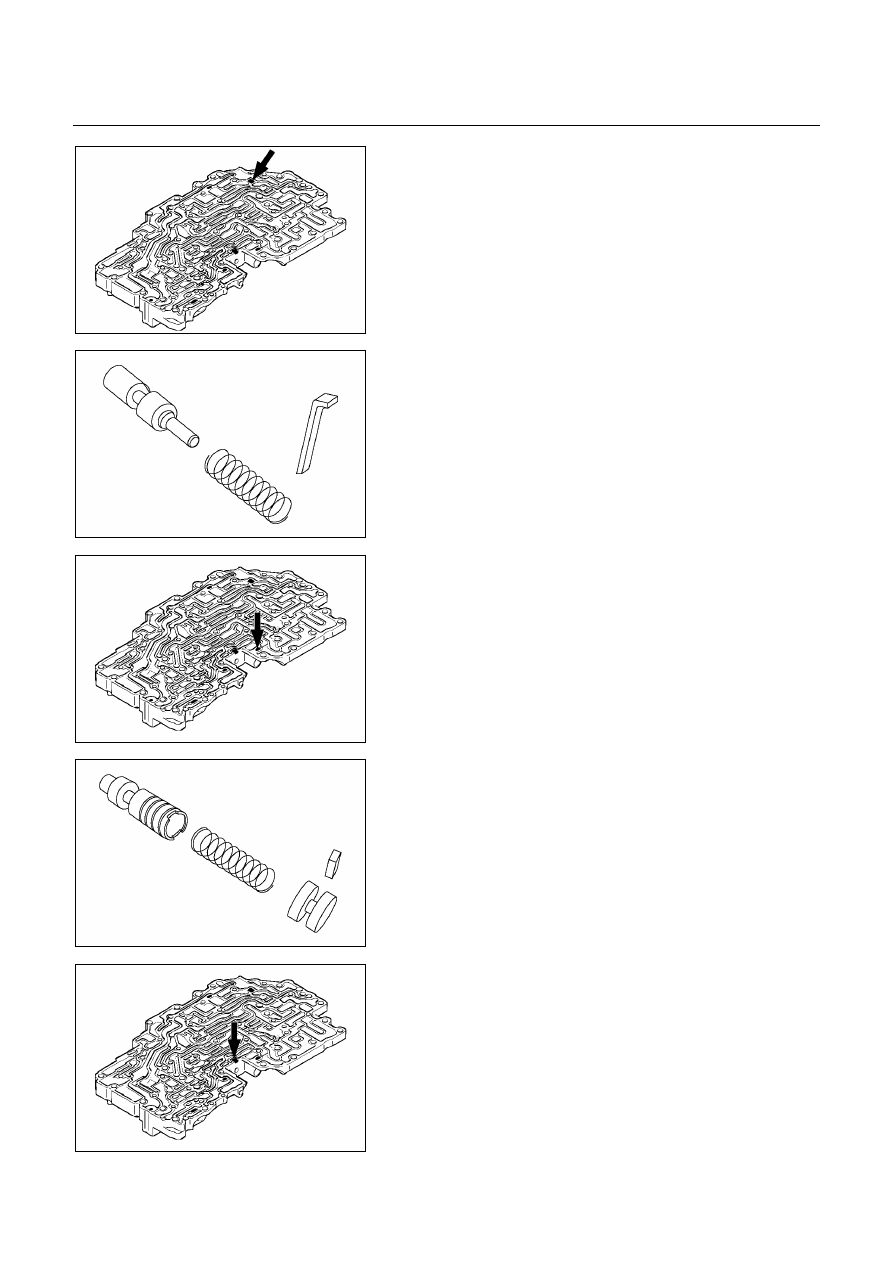

16. Retainer

Remove the retainer by pushing in the spring with a
screwdriver.

17. Spring
18. Low coast modulator valve

Remove the spring and low coast modulator valve.




244R200056







244R200069



19. Retainer

Remove the retainer with a magnetic finger by pushing
in the plug.

20. Plug
21. Spring
22. Accumulator control valve

Remove the plug, spring and accumulator control valve.




244R200057







244R200070



23. Retainer

Remove the retainer by pushing in the spring with a
screwdriver.

24. Spring
25. Coast modulator valve

Remove the spring and coast modulator valve.
