AUTOMATIC TRANSMISSION (AW30-40LE)  7A-21



UBS



825R200084

TFR/S



825R200085



SELF DIAGNOSIS

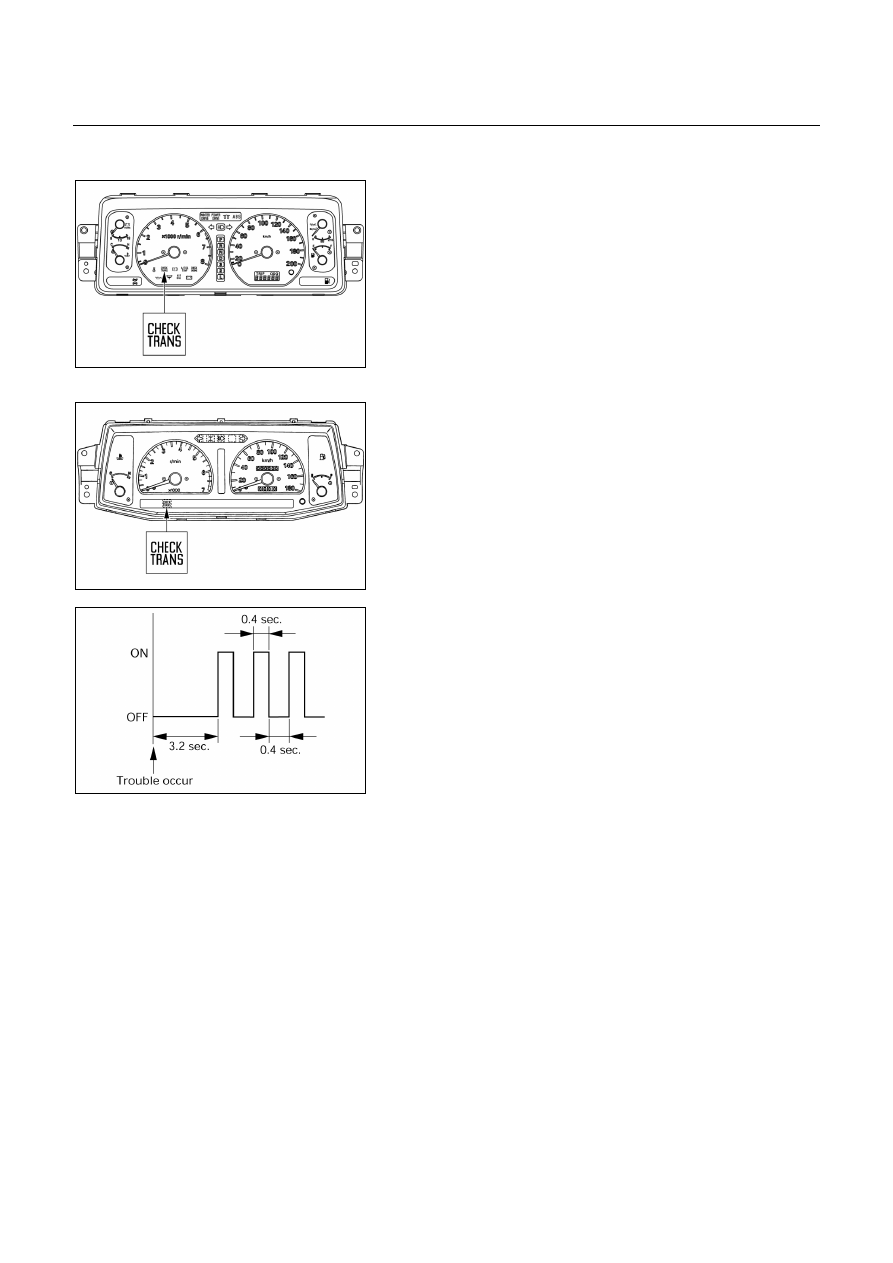

Warning to the driver

・  When trouble has occurred to throttle position sensor,

vehicle speed sensor, or solenoid, “CHECK TRANS” lamp
is blinked (1.25 Hz) even during driving to warn the driver.

・  The trouble is recorded by trouble code is TCM.

・  When temporary trouble has been shooted, the “CHECK

TRANS” lamp stops blinking. This blinking can be stopped
by setting the ignition key off. But the trouble code
remains memorized in TCM.





F07LV002





7A-22  AUTOMATIC TRANSMISSION (AW30-40LE)

UBS (RHD)



740RY00013

UBS (LHD)



740RY00014



Self-diagnosis code display

・  For quick search for faulty parts, 11 (TF) or 12 (UBS)

different items of trouble code are indicated by “CHECK
TRANS” lamp blinking.

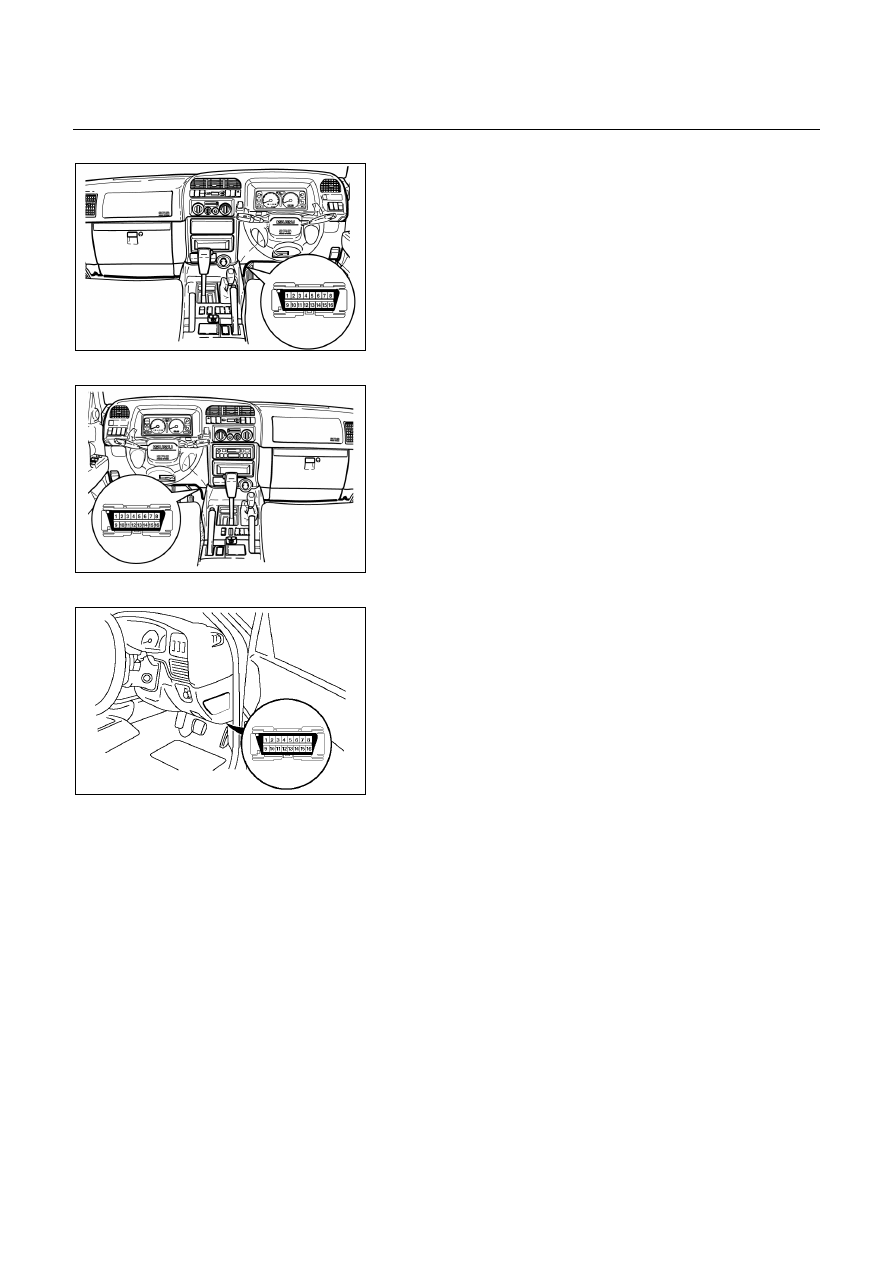

・  The storaged trouble codes can be identified by shorting

the terminals No.11 and No.4 or 5 (ground) of diagnosis
connector with a lead wire.



TFR/S (RHD)



826LV002





AUTOMATIC TRANSMISSION (AW30-40LE)  7A-23



F07LV001

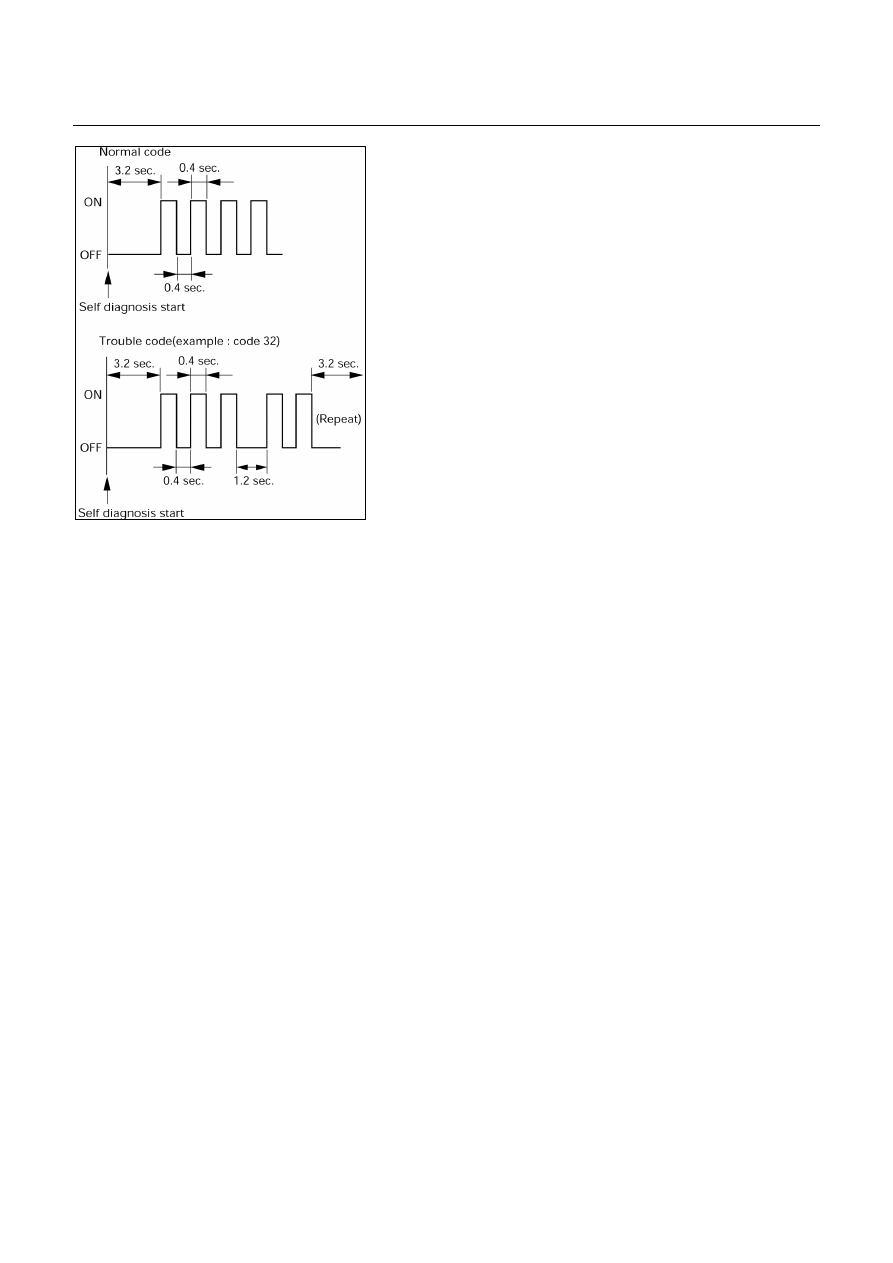

Indication Method:
(1) Terminals No.11 and No.4 or 5 (ground) of diagnosis

connector are short circuited.

(2)  Turn the ignition key to the ON position.
(3)  In case there no trouble, normal code is indicated.
(4) In case a plurality of trouble codes have occurred at a

time, each code is indicated three times in numerical
order.



NOTE:
Power line runs through diagnosis connector.
Be careful shorting with a lead wire, etc.
(The vehicle side of control module may be damaged.)
For identification of trouble code, connect Tech 2 to
diagnosis connector.







Clear of trouble code memory
1.  Clear the trouble code memory using F1: Clear DTC

Information for Tech 2.

2.  After more than 1 second has elapsed after the ignition

key has been turned ON, short between NO.11 and No.4
or 5 (ground) of data link connector. Then, after 1 second,
but within 6 seconds, discontinue shorting.

After erasing trouble code, check to see if the normal code is
outputted through running test.





7A-24  AUTOMATIC TRANSMISSION (AW30-40LE)

Flashing code





Trouble Code

(P-Code)

Mode

Diagnostic area and Failure

11

(P0722)



Output revolution sensor failure (SP2)

13

(P0727)



Engine revolution signal failure (NE)

14

(P0717)



Input revolution sensor failure (NC0)

16

(P0710)



Oil temperature sensor failure (OT2)

17

(P0705)



Gear selector failure (PRND2L)

21

(P0120)



Analog throttle signal failure (VTH)
(For UBS)

22

(P1120)



PWM throttle signal failure (TH)
(For TFR/S)

23

(P1121)



Analog throttle signal failure (VREF, VGND)
(For UBS)

24

(P0502)



Speed meter sensor failure (SP1)

31

(P0753)



Solenoid 1 failure (S1)

32

(P0758)



Solenoid 2 failure (S2)

33

(P0743)



Torque converter clutch control lock-up
(ON/OFF) solenoid failure (SL)

35

(P0748)



Pressure control solenoid failure (STH)

F07R200014
