Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 290

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-9

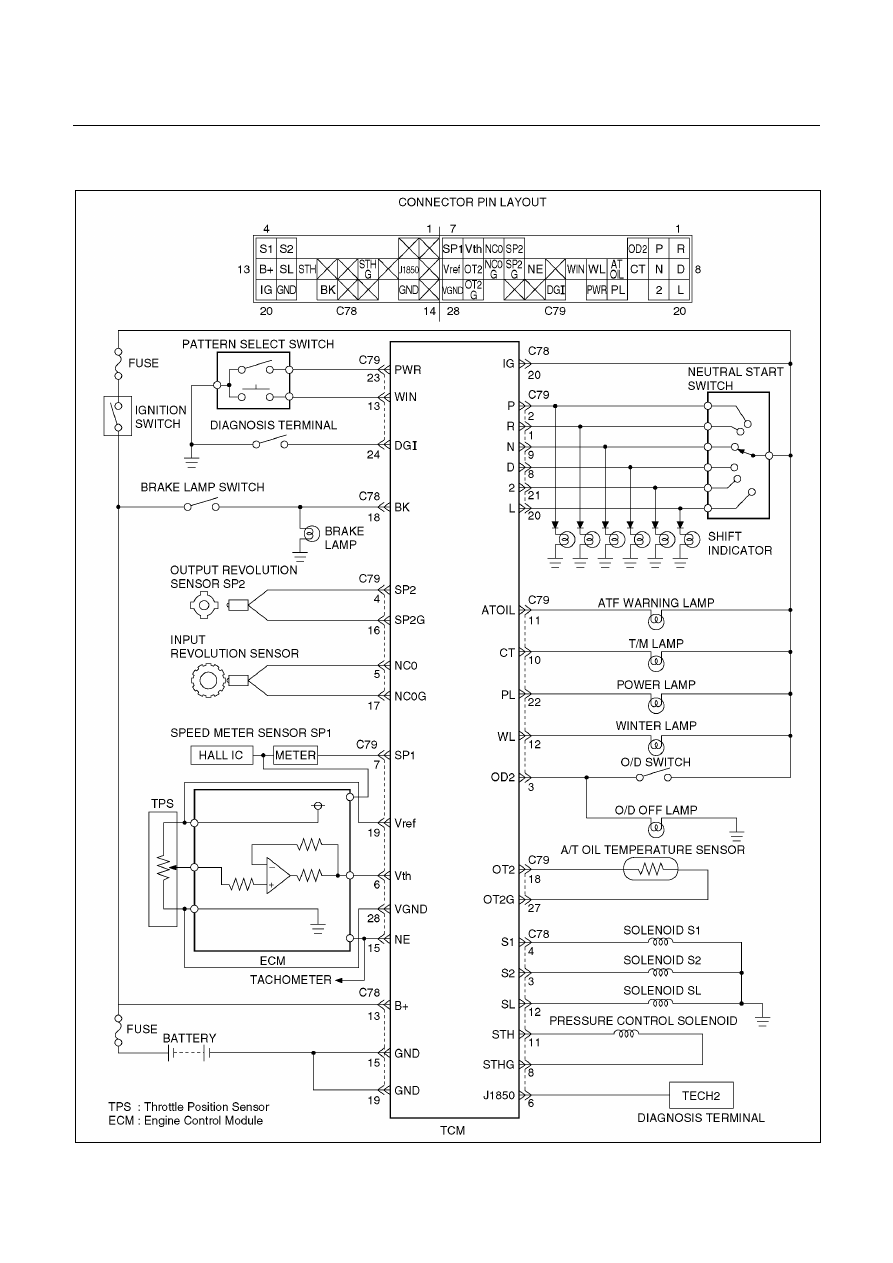

TRANSMISSION CONTROL MODULE (TCM)

UBS

C07R200025

7A-10  AUTOMATIC TRANSMISSION (AW30-40LE)

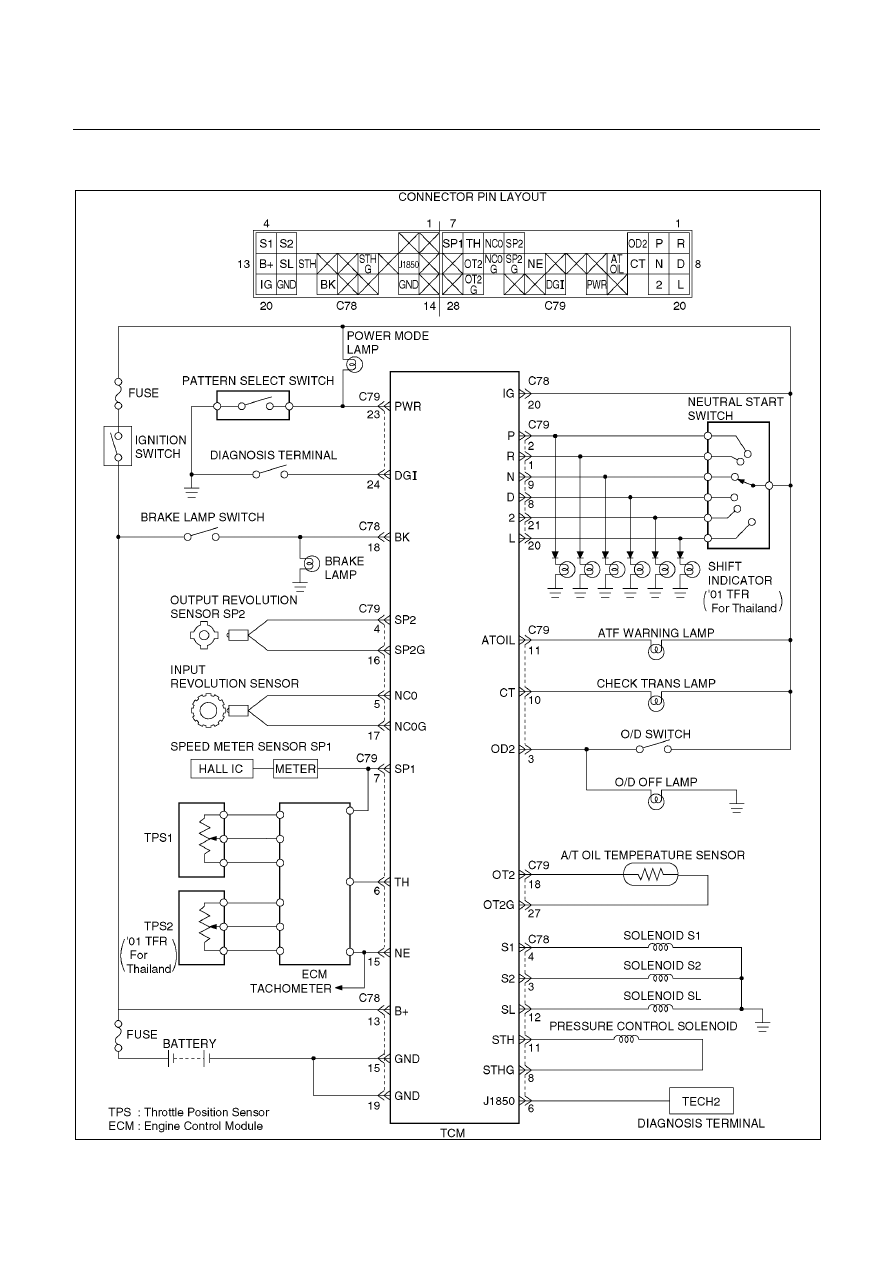

TRANSMISSION CONTROL MODULE (TCM) (Cont’d)

TFR/S

C07L200002

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-11

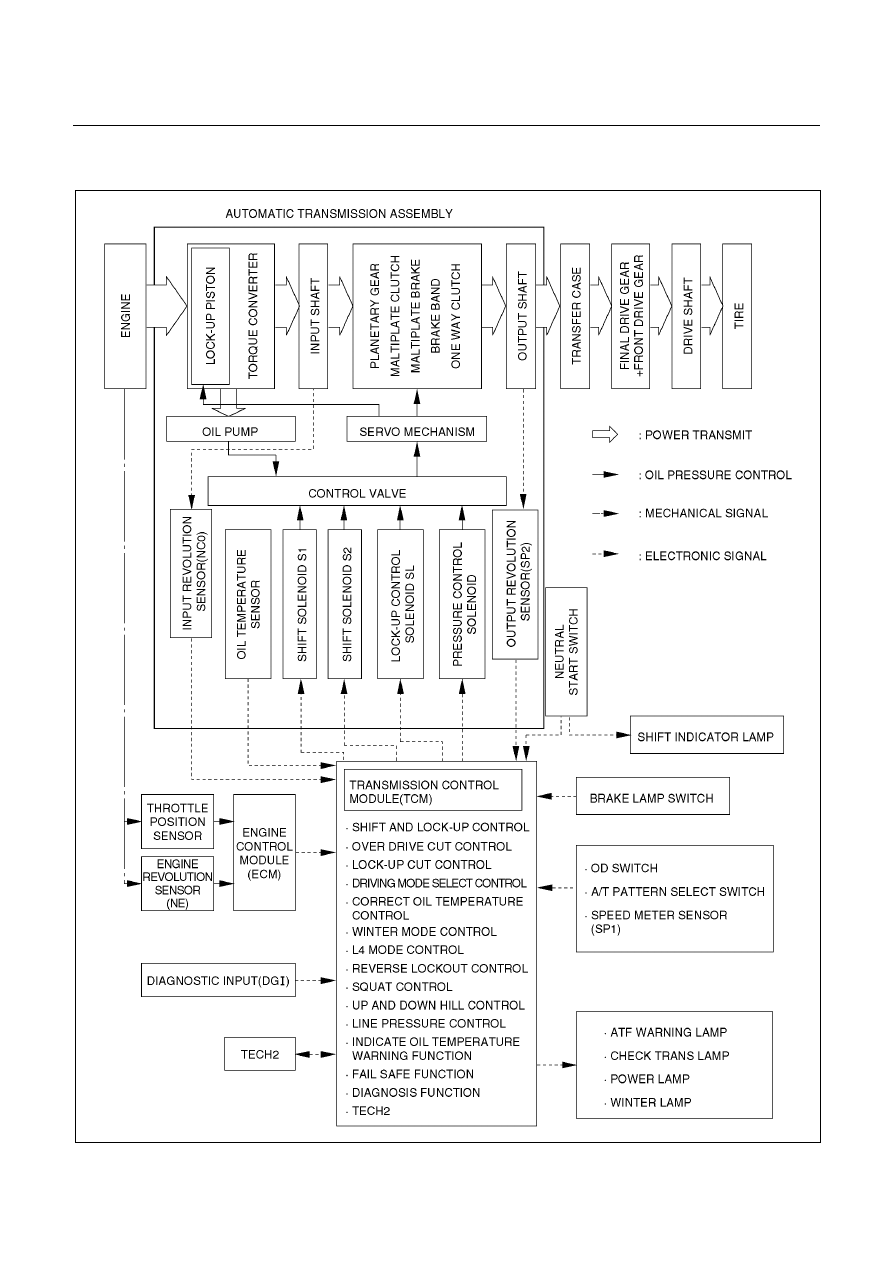

CONTROL SYSTEM DIAGRAM

UBS

C07R200021

7A-12  AUTOMATIC TRANSMISSION (AW30-40LE)

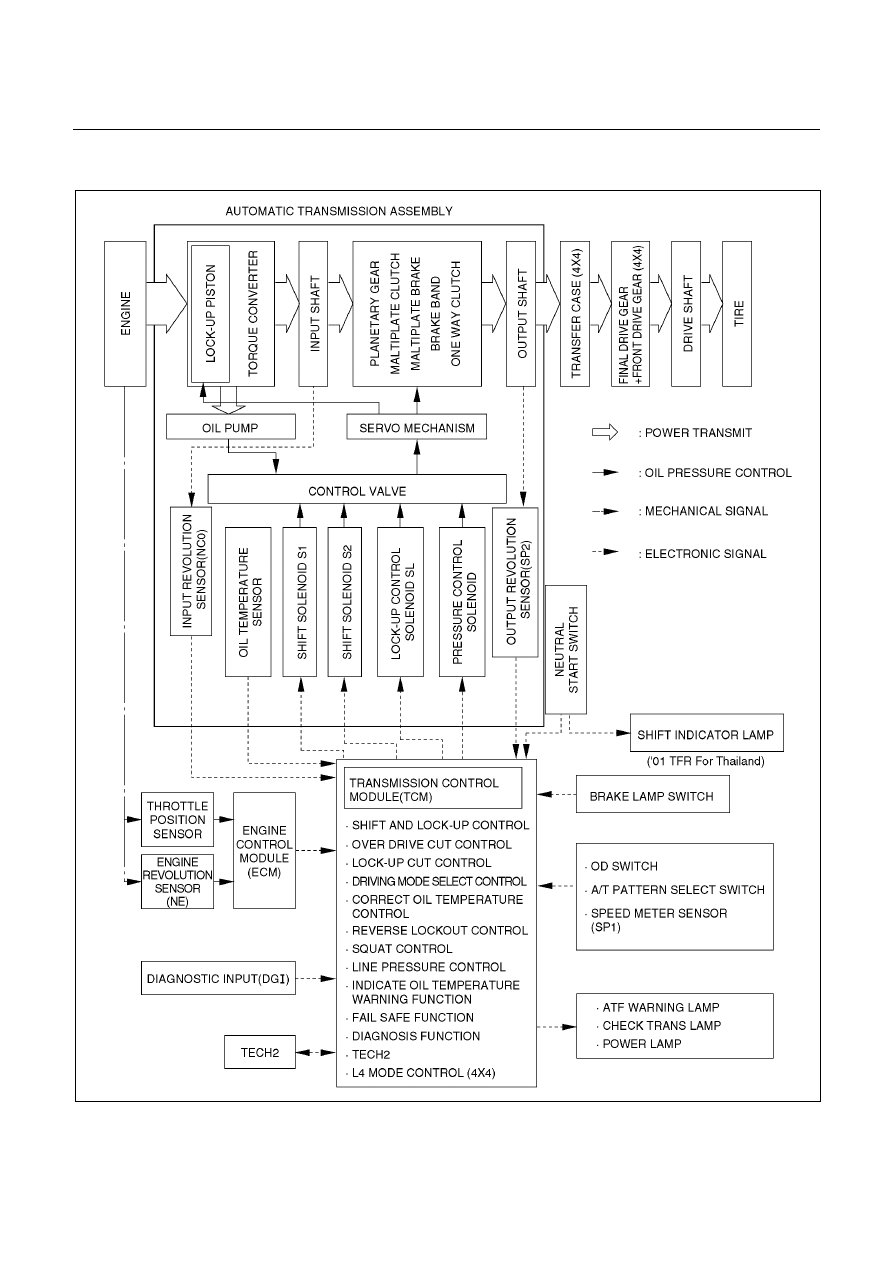

CONTROL SYSTEM DIAGRAM (Cont’d)

TFR/S

C07L200003
