Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 289

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-5

GENERAL DESCRIPTION

CONSTRUCTION

A07RY00001&A07L200001

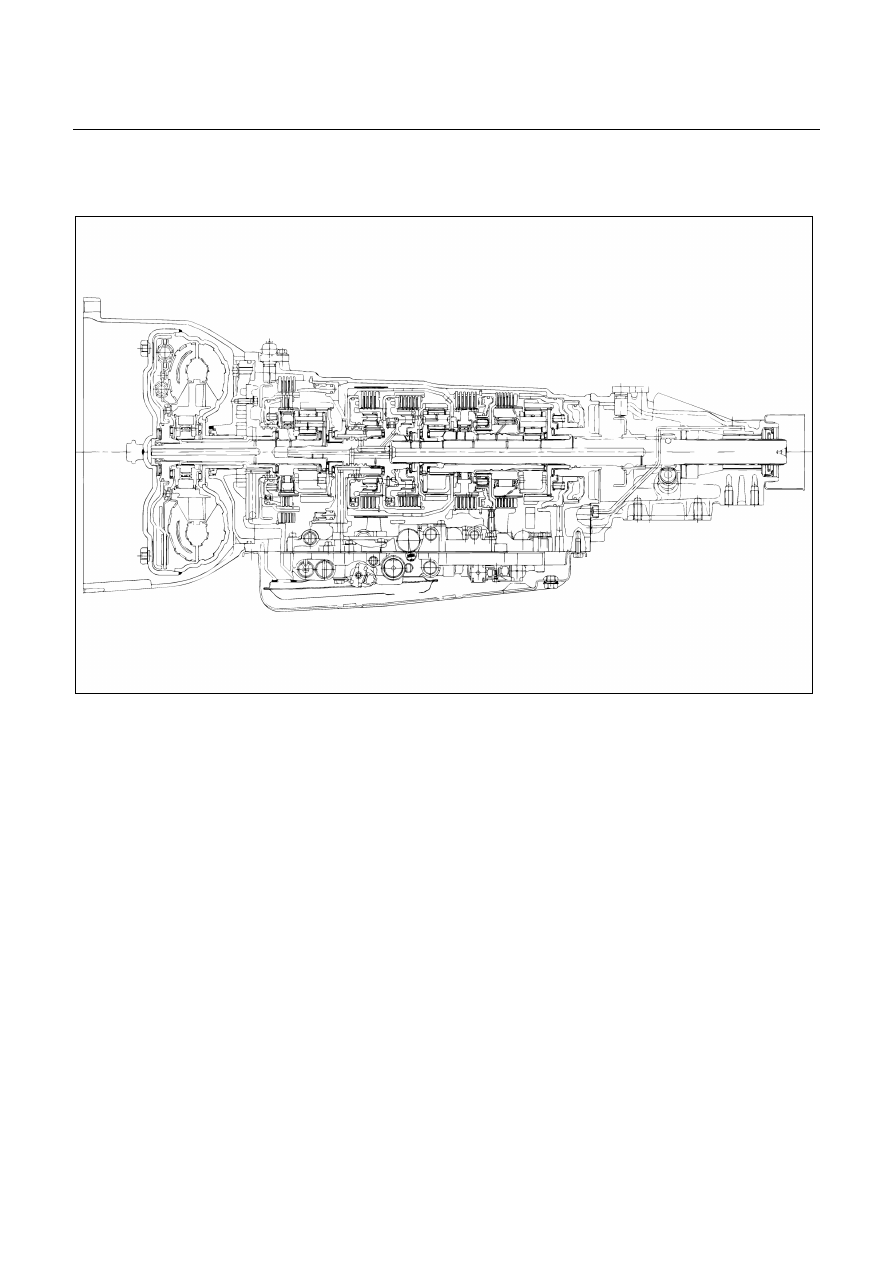

7A-6  AUTOMATIC TRANSMISSION (AW30-40LE)

CONSTRUCTION (Cont’d)

A07L100001

’01 TFR (4×2, For Thailand)

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-7

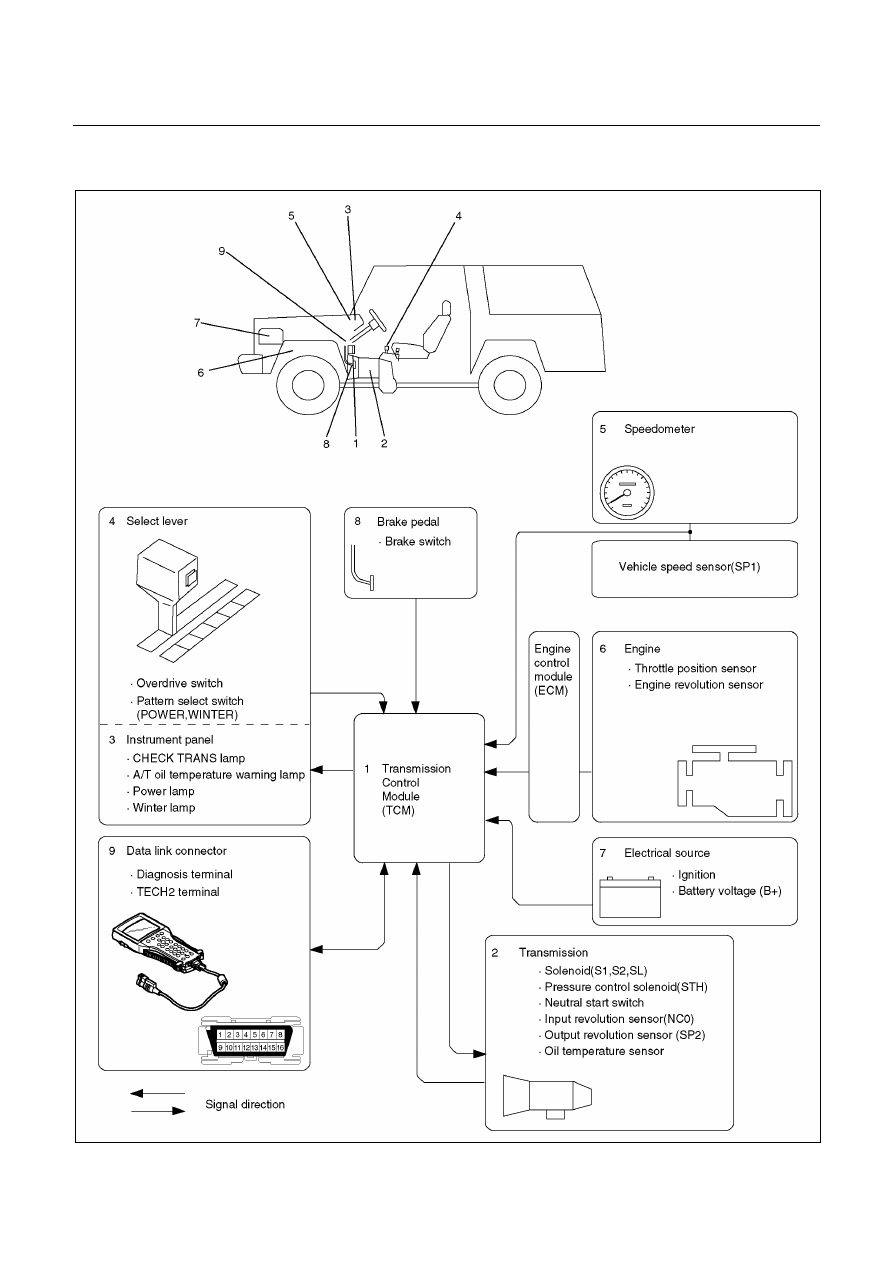

ELECTRONIC CONTROL COMPONENTS

UBS

C07R200024

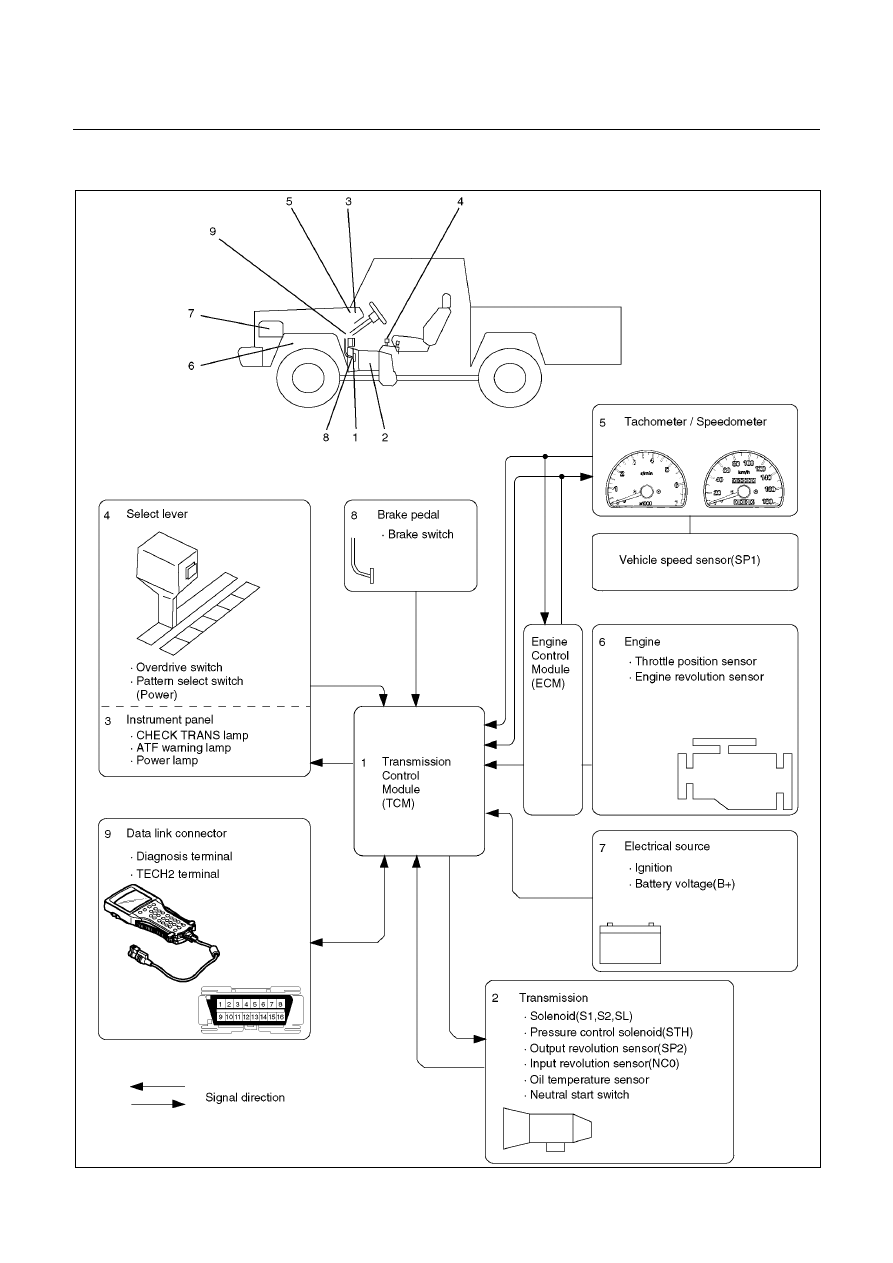

7A-8  AUTOMATIC TRANSMISSION (AW30-40LE)

ELECTRONIC CONTROL COMPONENTS (Cont’d)

TFR/S

C07L200001
