Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 1839

7A1-18  CONSTRUCTION AND FUNCTION

Terminal Assembly

Pin No.

Connected to

Connected TCMPin No.

6 Line

Pressure

Solenoid

B23

12

Low & Reverse Brake Oil Pressure Switch

B12

5

Low & Reverse Brake Duty Solenoid

B6

11 Ground

Return

B22

4

Lock-up Duty Solenoid

B17

10

High Clutch Duty Solenoid

B8

3

Low Clutch Duty Solenoid

B9

9

2-4 Brake Duty Solenoid

B7

2 Oil

Thermo

Sensor

B4

8

Oil Thermo Sensor Ground

B14

1

High Clutch Oil Pressure Switch

B20

7

2-4 Brake Oil Pressure Switch

B1





1

2

3

4

5

6

8

9

10

11

12

7





Terminal Assembly

Inhibitor Switch

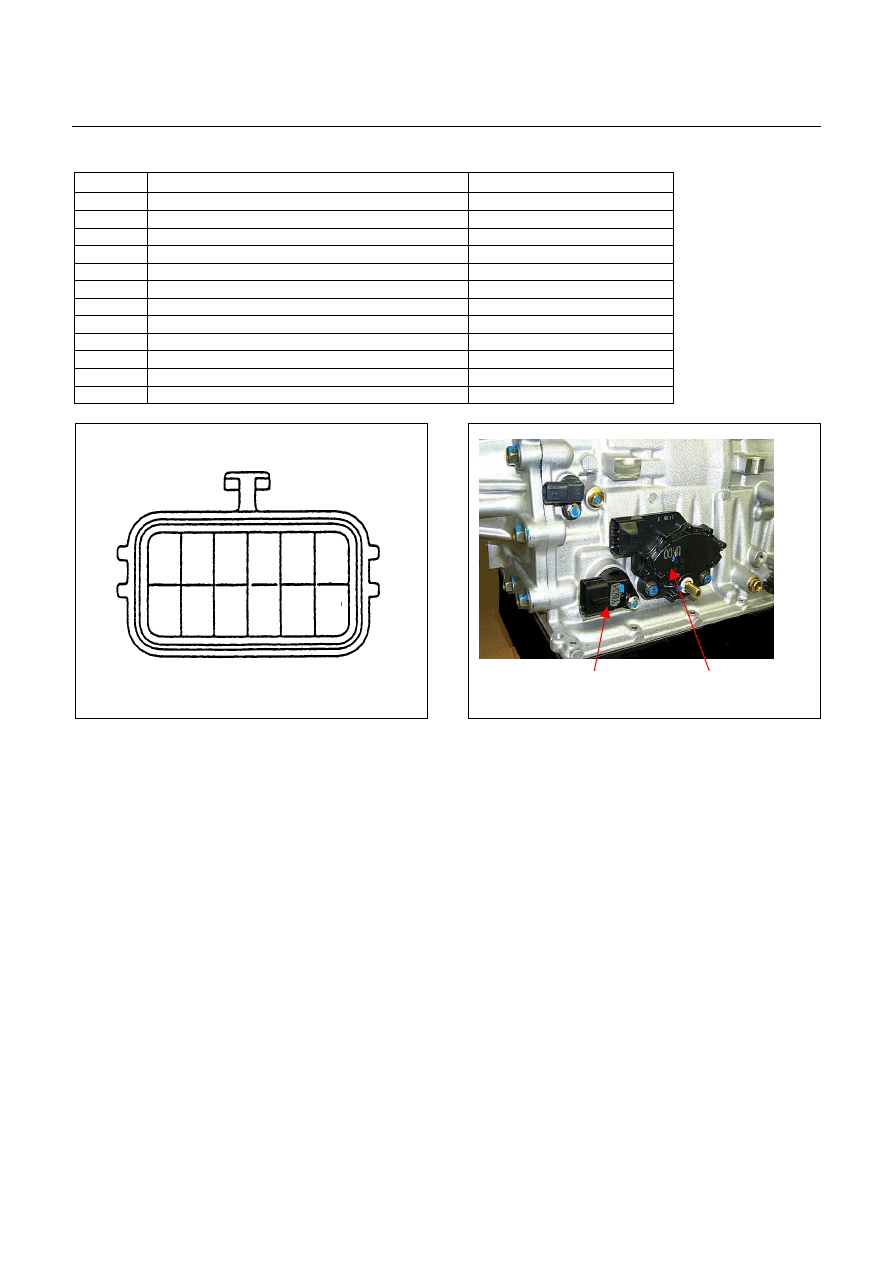

Figure 31. Pin Assignment



Figure 32. Location of Terminal Assembly



CONSTRUCTION AND FUNCTION  7A1-19



OIL PASSAGE

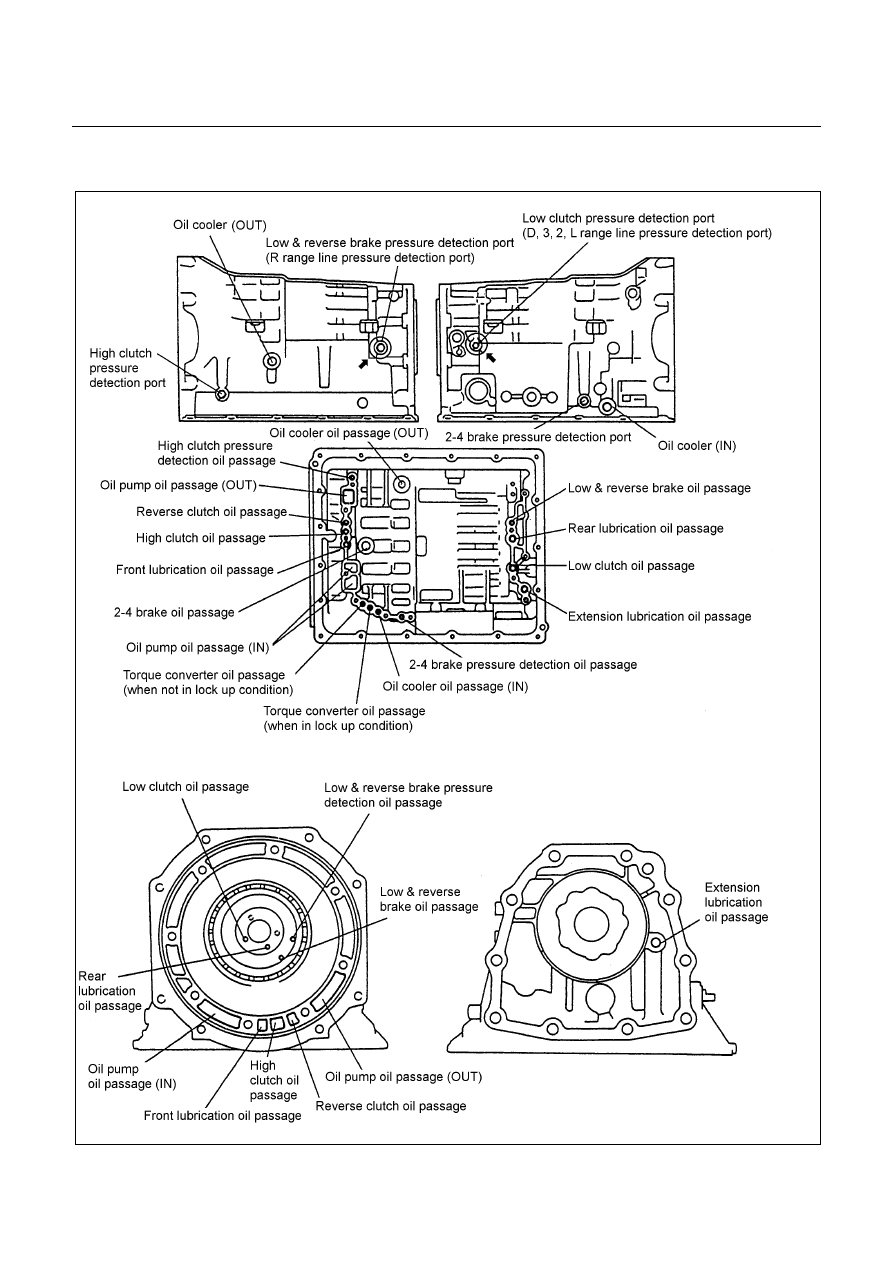

Figure 33. Oil Passage of Transmission Case

7A1-20  CONSTRUCTION AND FUNCTION

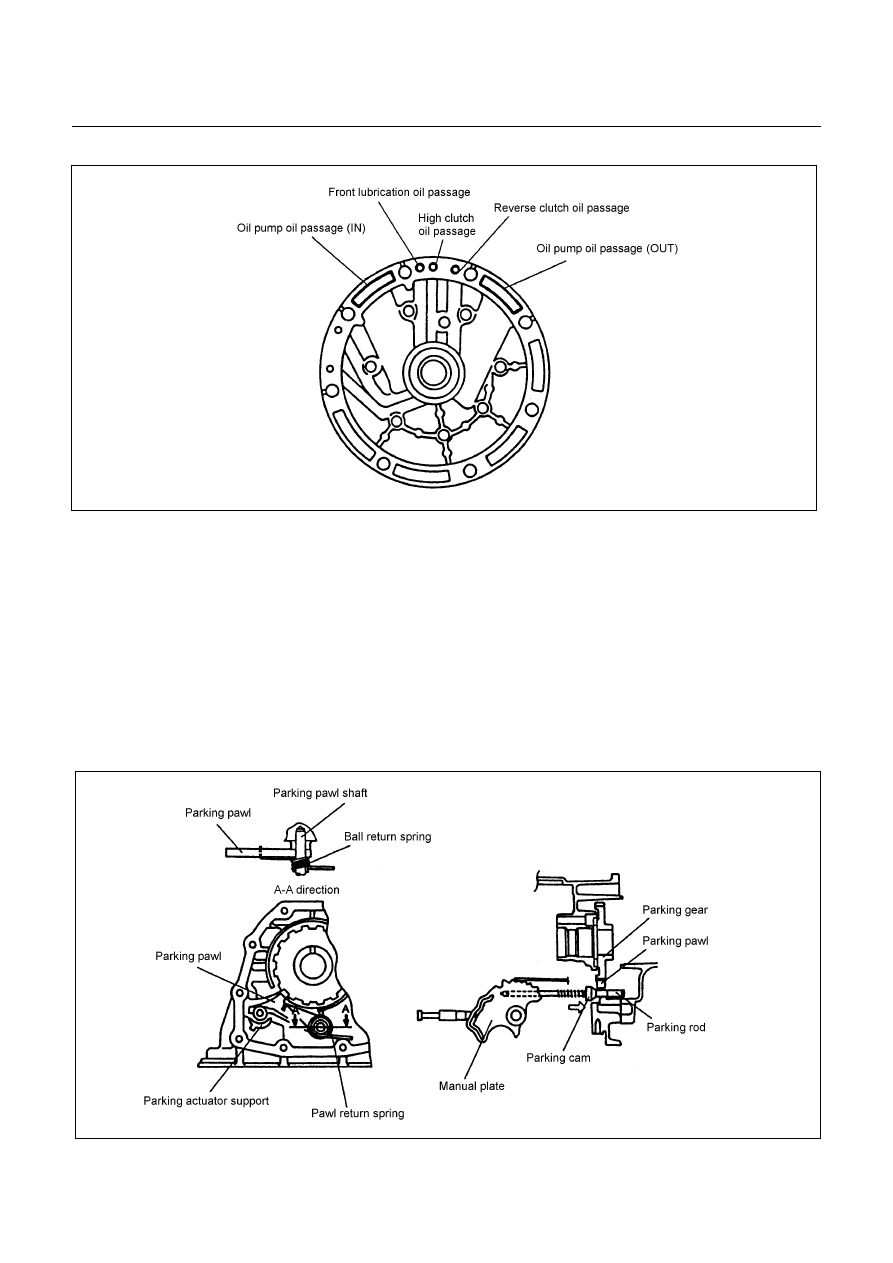

Figure 34. Oil Passage of Oil Pump



PARKING FUNCTION

•

 By setting the select lever to the P range, the parking pawl is engaged with the parking gear and fixes the

output shaft.

•

 By the movement of the select lever, the manual shaft on the side surface of the AT is moved.  The

manual plate and parking rod in the AT are interlocked with the manual shaft.   When the manual shaft
moves, the parking rod end pushes up the parking pawl.

•

 The parking pawl is engaged with the parking gear when pushed up, and fixes the output shaft.

•

 When the clutch is disengaged, it returns to the original position by the force of the return spring fixed to

the parking pawl.





Figure 35. Parking Function



CONSTRUCTION AND FUNCTION  7A1-21



INHIBITOR SWITCH

•

 The inhibitor switch is installed on the right side of the transmission main unit to detect the select lever

position.

•

 The inhibitor switch is connected with the starter SW circuit.  The engine cannot be started when the

select lever is at any position other than the P or N range.

•

 By moving the select lever, the combination of the inhibitor switch pins is changed.  The current range of

TCM is detected based on the combination of the pins.







10 7 3 2 4 8 5 1 9 6

P





















R





















N





















D





















3





















2





















L































6

3

4

5

10

9

8

7

2

1









Terminal Assembly

Inhibitor Switch



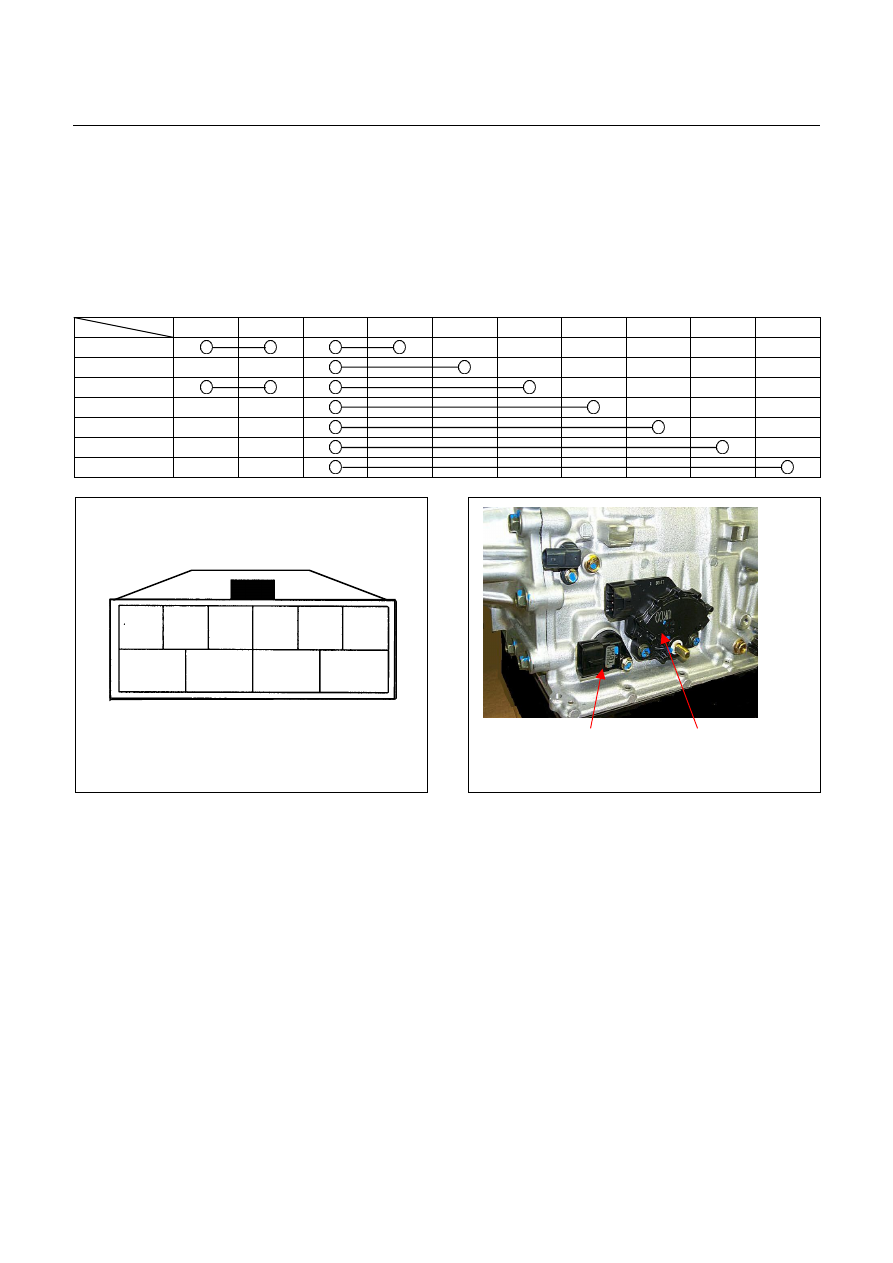

Figure 36. Pin Assignment





Figure 37. Location of Inhibitor Switch
