7A1-6  CONSTRUCTION AND FUNCTION

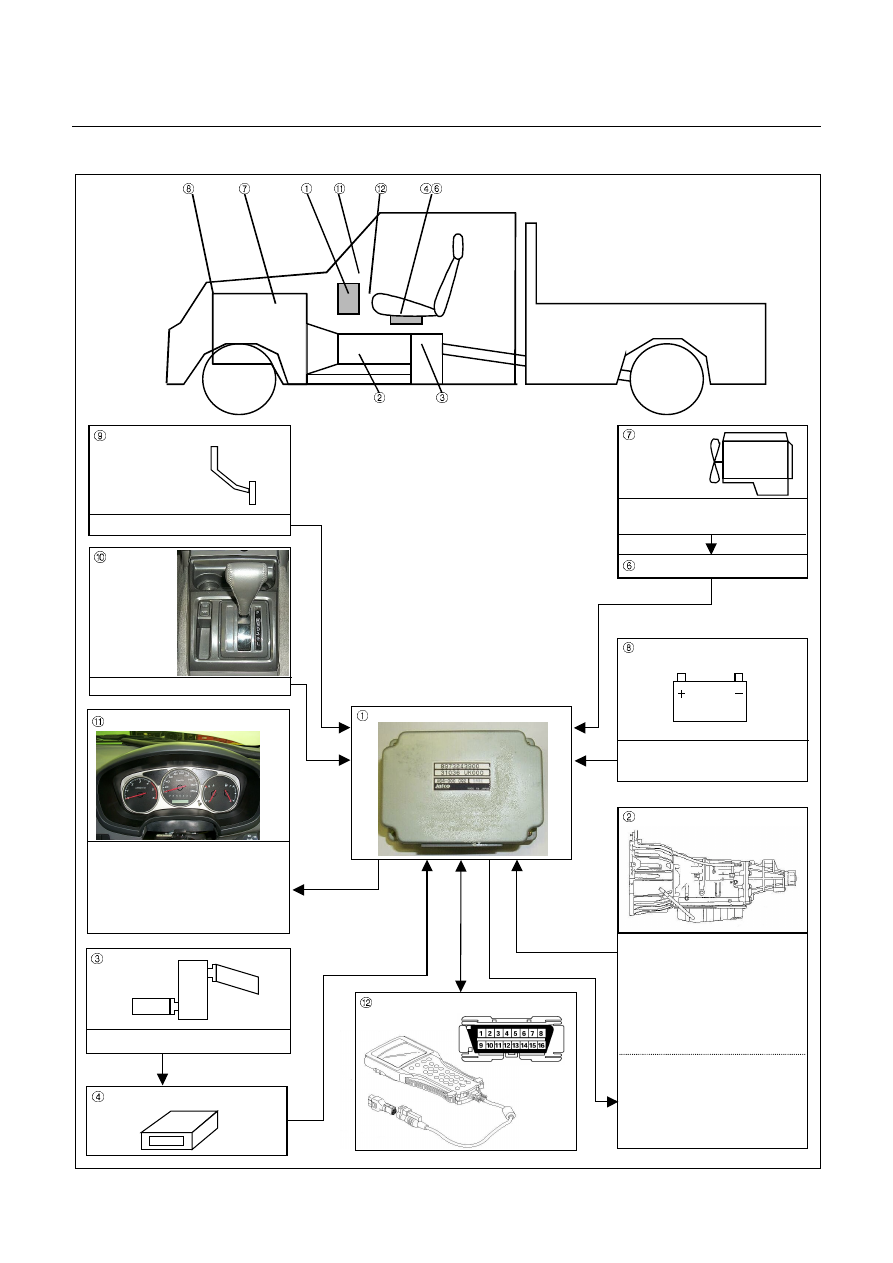

ELECTRONIC CONTROL COMPONENTS LOCATION



4WD Only

4WD Only

 Instrument panel (Meter)












Speed meter (2WD Only)
Shift position indicator lamp
POWER DRIVE, 3rd START
indicator lamp
A/T OIL TEMP indicator lamp
CHECK TRANS indicator lamp









 Brake pedal






Brake Switch

 Select lever










Power Drive, 3rd Start select switch

 Transmission Control Module (TCM)

 Electrical source







Ignition
Battery voltage

Speed sensor
Turbine sensor
Inhibitor switch
ATF thermo sensor
High clutch oil pressure switch
2-4 brake oil pressure switch
Low & Reverse brake oil pressure
switch

Line pressure solenoid
Low clutch solenoid
High clutch solenoid
2-4 brake solenoid
Low & Reverse brake solenoid
Lock-up solenoid

 Transmission

 Transfer Control Module

 Transfer






4L mode switch

 Engine





Engine speed sensor
Throttle Position Sensor



 Engine Control Module (ECM)

 Data link connector

CONSTRUCTION AND FUNCTION  7A1-7



TRANSMISSION CONTROL UNIT (TCM) PERIPHERAL CIRCUIT

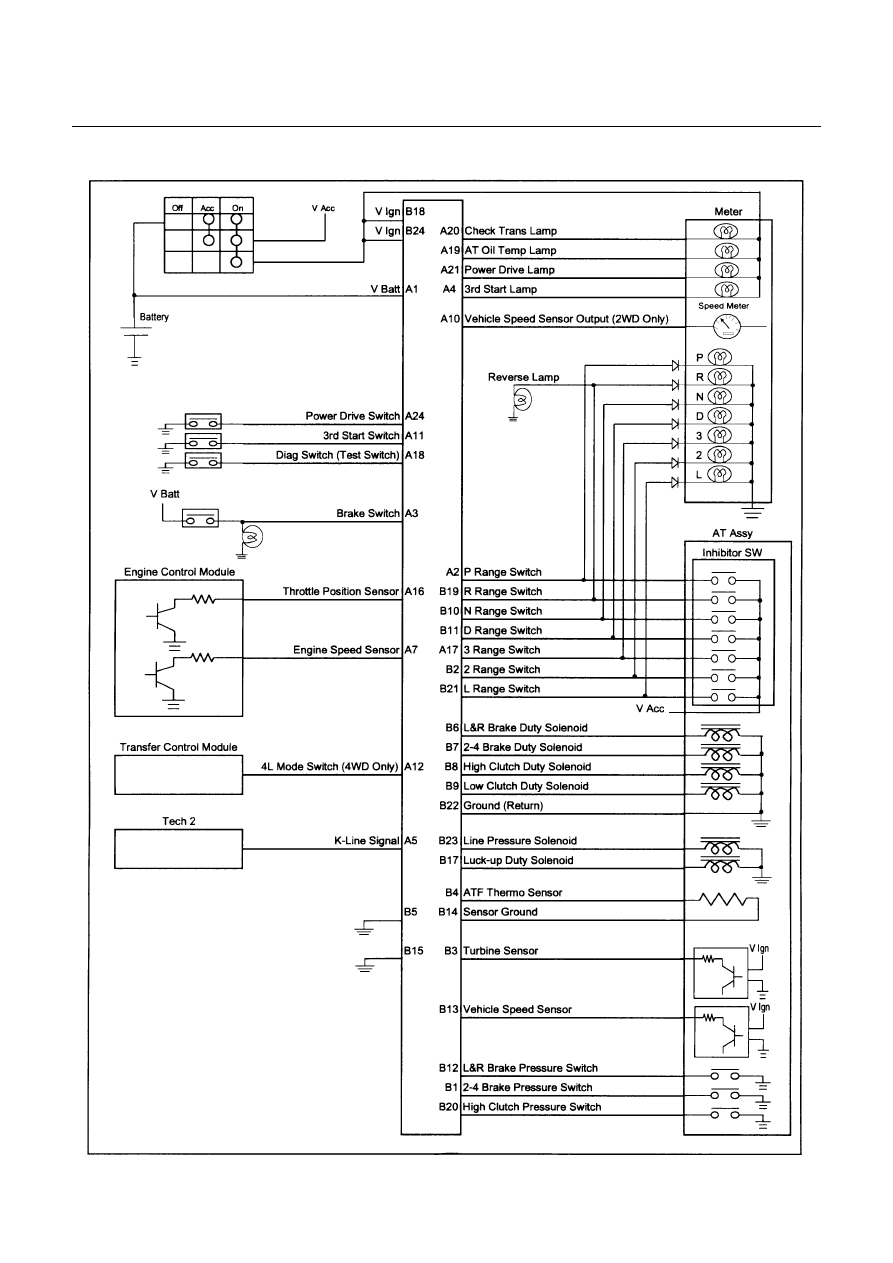

Figure 4. TCM Peripheral Circuit

7A1-8  CONSTRUCTION AND FUNCTION

STRUCTURE AND FUNCTION OF COMPONENT

TORQUE CONVERTER (WITH LOCK-UP FUNCTION)

•

 The torque converter is a device for transmitting the engine torque to the transmission. It transmits power

by means of oil when the lock-up is disengaged and by means of a lock-up piston when it is engaged.

•

 The torque converter is of the symmetrical, three-element, single-stage, two-phase type.

•

 As shown in the drawing, the symmetrical three-elements refer to three elements (components) consisting

of impeller (1), turbine (2) and stator (3) that are arranged symmetrically (figure 5).

•

 "Single-stage" means that there is only one turbine as an output element; "two-phase" means that the

pump impeller acts as a torque converter when the turbine speed is comparatively low, and as a fluid
coupling when the speed is high.





































1. Pump Impeller

2. Turbine Runner

3. Stator































1. Pump Impeller

2. Turbine Runner

3. Stator

4. Converter Cover

5. One-way Clutch

6. Lock-up Piston

7. Torsion Damper

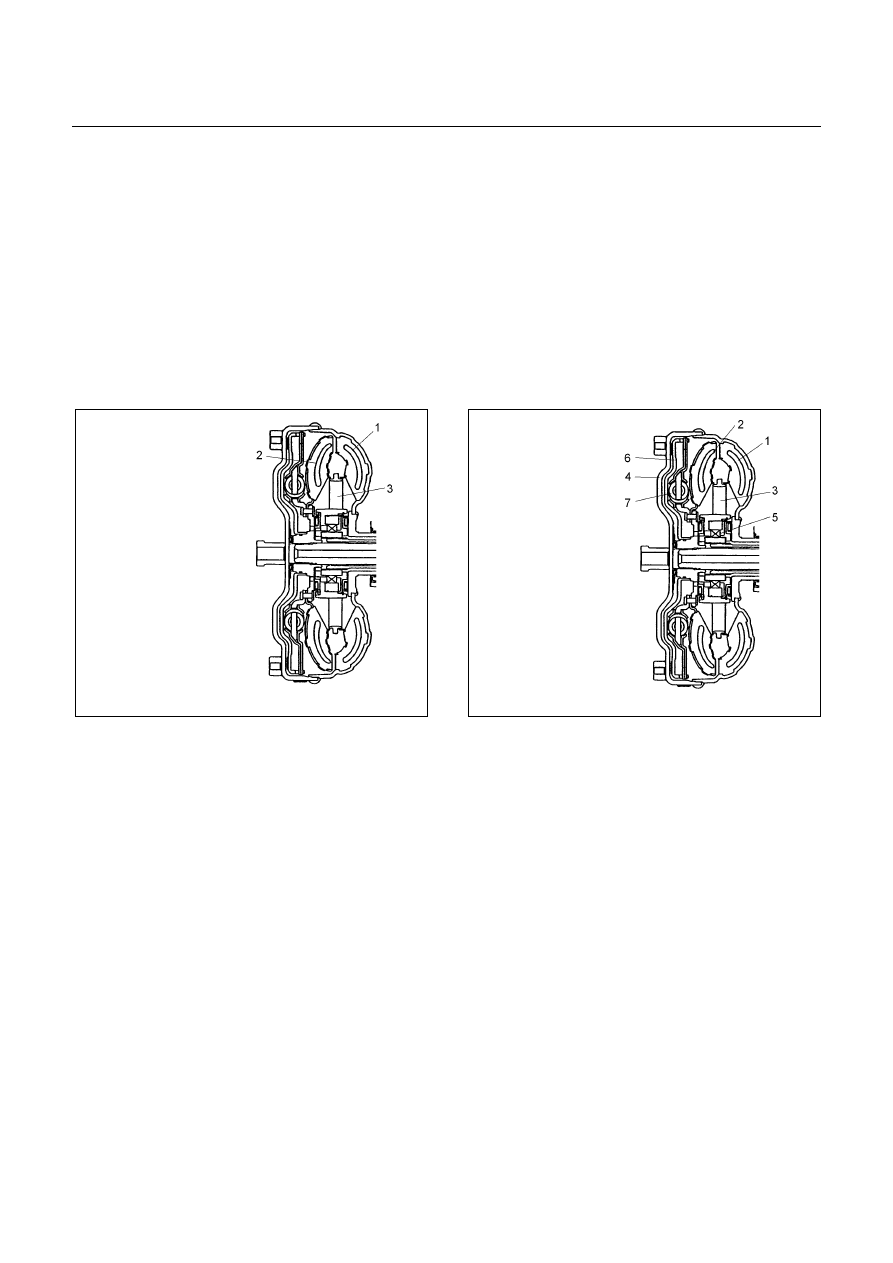

Figure 5. Torque Converter



Figure 6. Construction of Torque Converter



Lock-up mechanism

•

 "Lock-up" refers to a fixed state of the lock-up piston inside the torque converter and thus connects the

engine directly to the transmission.

•

 The hydraulic pressure for the lock-up control is supplied from two circuits.



When the lock-up is disengaged (Figure 7)

•

 When the lock-up is disengaged, the torque converter operating pressure is supplied from the oil passage

(A) to between the cover and the lock-up piston, and separates the lock-up piston clutch facing and
converter cover.

•

 As a result, the engine drive power is transmitted from the converter cover to the pump impeller, the ATF

and to the turbine. The torque converter function as a fluid connector in this condition.

•

 The torque converter operating pressure is supplied from the oil passage (A), passes through the oil

passage (B).



When the lock-up is engaged (Figure 8)

•

 When the lock-up is engaged, the torque converter operating pressure is supplied from oil passage (B) to

the oil pump impeller, turbine, then to the stator side. The oil between the lock-up piston and converter
cover is drained.

•

 Since the force acting on the right side of the lock-up piston is greater than force on the left side, it

connects the lock-up piston clutch facing with the converter cover, thereby increasing the transmission
efficiency.

CONSTRUCTION AND FUNCTION  7A1-9

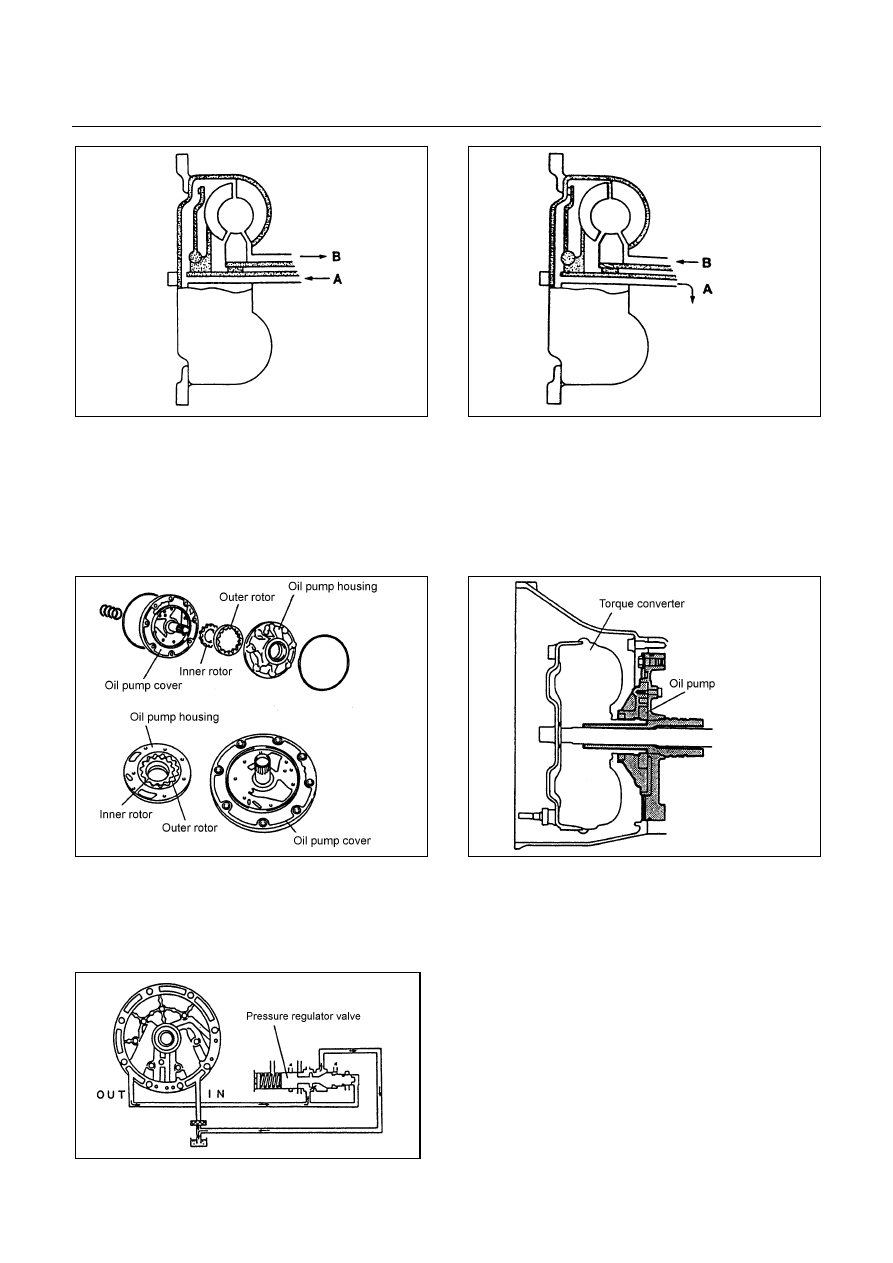

Figure 7. Lock-up Control (Disengaged)



Figure 8. Lock-up Control (Engaged)

OIL PUMP

•

 The oil pump generating oil pressure is a small-size trochoid gear type oil pump.    It feeds oil to the torque

converter, lubricates the power train mechanism, and feeds the oil pressure to the oil pressure control unit
under pressure.

•

 The oil pump is located behind the torque converter.    Sine the inner rotor in the oil pump is fitted with the

drive sleeve of the torque converter, it works by the power from the engine.







Figure 9. Construction of Oil Pump



Figure 10. Location of Oil Pump

•

 When the inner rotor in the oil pump rotates, ATF is sucked in from the oil pan, passed between the inner

rotor, outer rotor and crescent and discharged.  This pressure discharged is sent to the pressure
regulator valve in the control valve and adjusted as required for operating the A/T.    The flow rate under
pressure increases or decreases in proportion of the number of rotations.







Figure 11. Operation of Oil Pump
