DIAGNOSIS  7A2-63



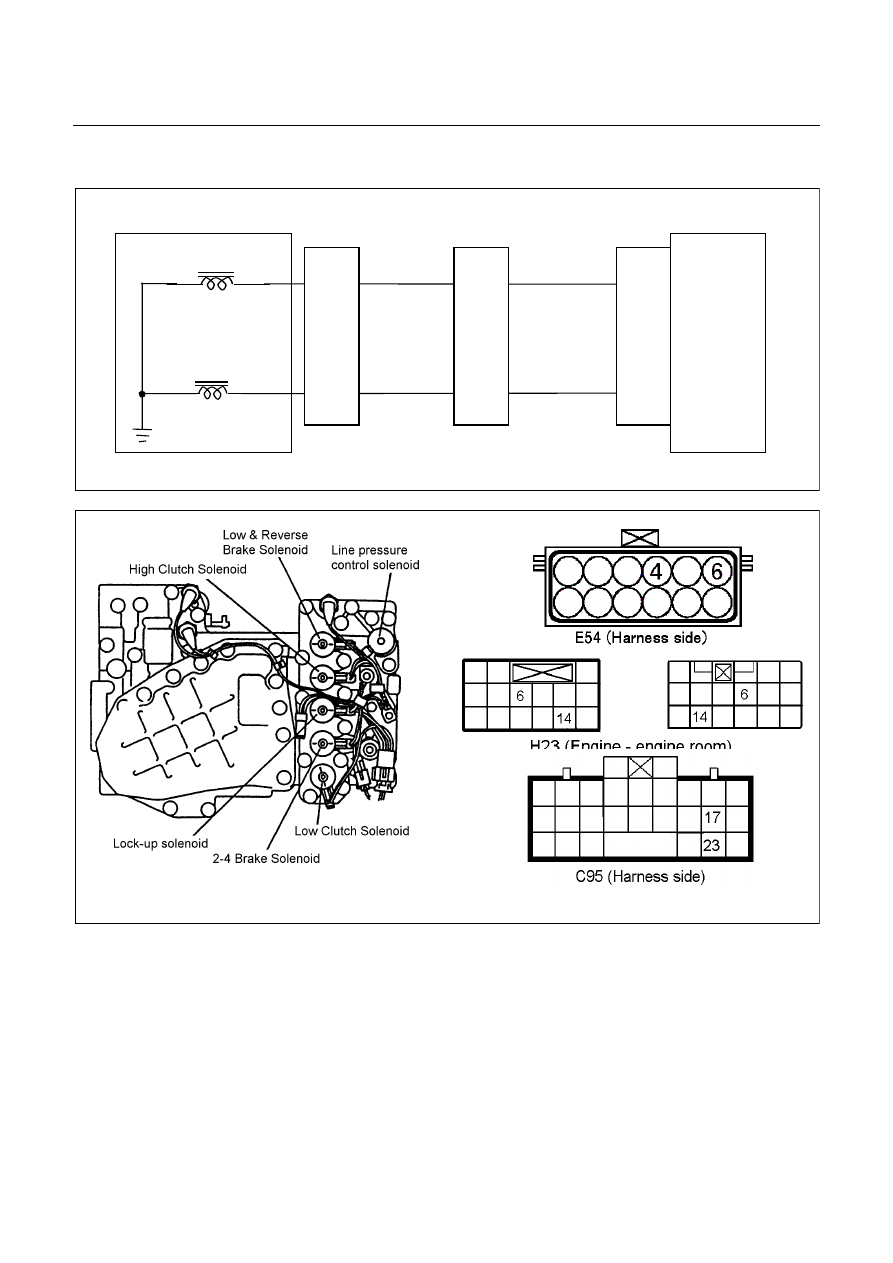

DTC P1860 (Flash Code 36) Lock-up Duty Solenoid Failure









Control Valve




TCM

B17

B23

B

Lock-up Solenoid



Terminal

Assembly

V

Line Pressure Solenoid



E54

(4)

(6)

H23

(14)

(6)

C95

(17)

(23)

  B

V













Setting Condition:

•

  The lock-up duty solenoid signal is open circuit or short circuit.



(The voltage different from the output ON/OFF signals was detected while the TCM monitors the solenoid output

voltage.)


Fail Safe:

•

  The lock-up is inhibited.


Possible Cause:

•

  Lock-up duty solenoid malfunction.

•

  Open (Off) circuit or short (On) circuit of the lock-up duty solenoid.

7A2-64  DIAGNOSIS



•

  Open circuit, short circuit to battery or short circuit to ground between lock-up duty solenoid terminal 4 and TCM

terminal B17 (C95).

•

  Insufficient ground condition of the lock-up duty solenoid.

•

  Poor connection of each connector.


Reference:
When the lock-up duty solenoid is operated, following signal is outputted.
Measurement terminal: B17 (C95) and B5 (C95)
-AC range by circuit tester: Approximately 7.2V






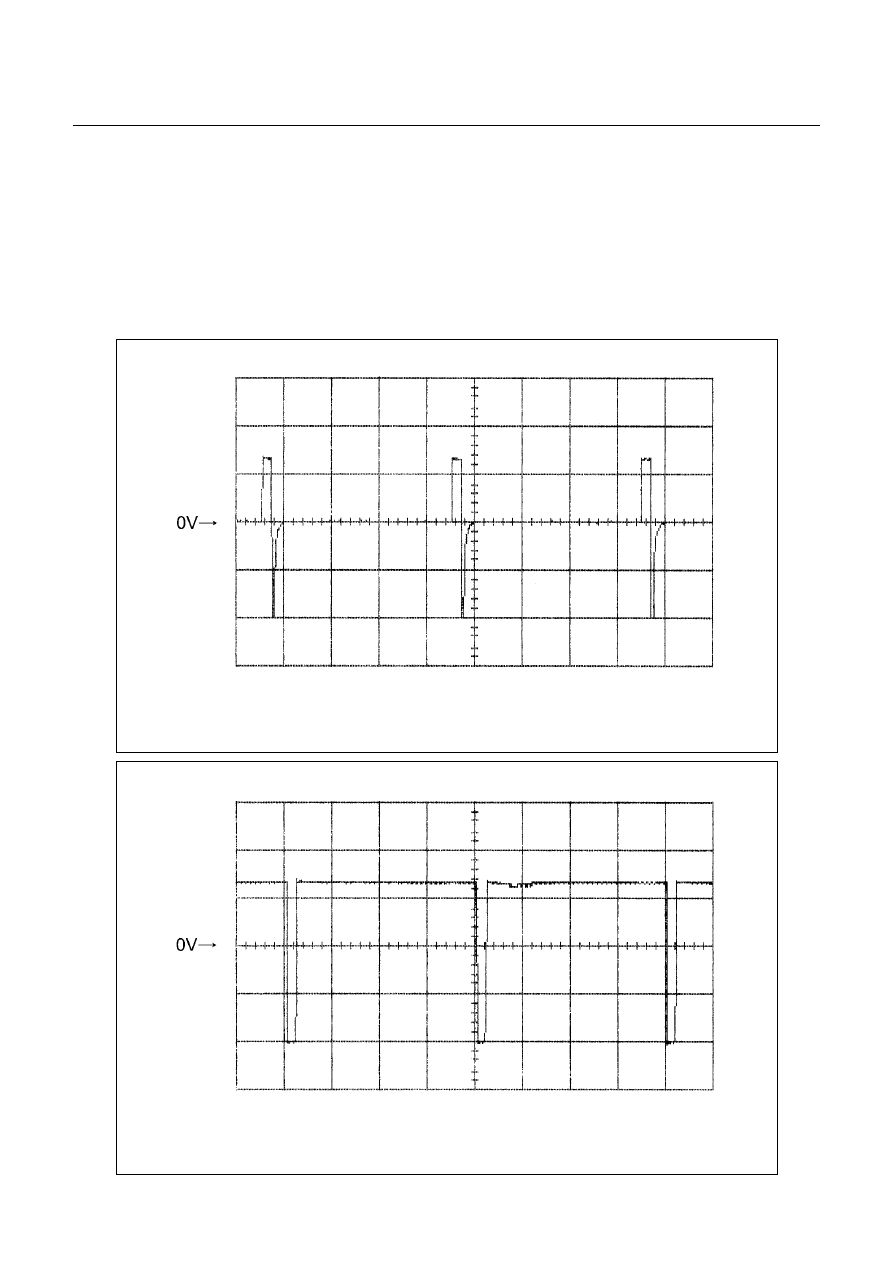

Lock-up Duty Solenoid Reference Wave Form





Measurement Terminal: B17 (+)

B5 (-)

Measurement Scale: 10V/div

5ms/div

Measurement Condition: Unlock-up condition









Lock-up Duty Solenoid Reference Wave Form





Measurement Terminal: B17 (+)

B5 (-)

Measurement Scale: 10V/div

5ms/div

Measurement Condition: Lock-up condition



DIAGNOSIS  7A2-65



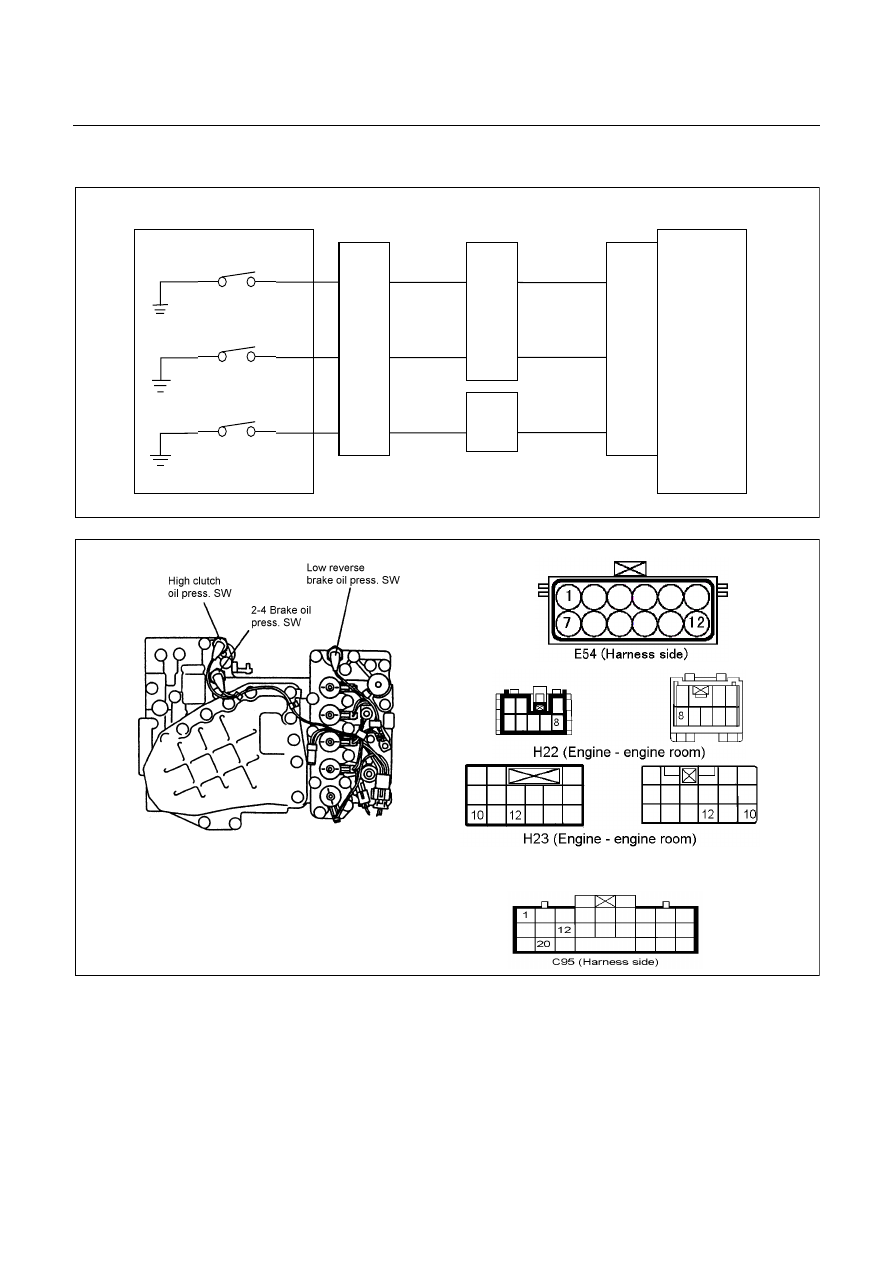

DTC P1853 (Flash Code 26) Low & Reverse Brake Pressure Switch Failure









Control Valve




TCM

B1

B12

B20

RED/YEL

 WHT/BLK

  2-4 Brake Pressure SW

Terminal

Assembly

 YEL

E54

(7)

(12)

(1)

H23

(12)

(10)

C95

(1)

(12)

(20)

RED/YEL

 YEL

 WHT/BLK

  L&R Brake Pressure SW

High Clutch Pressure SW

H22

(8)












Pre-setting Condition:

•

  No gear shifting.

•

  No Check Trans indicator lamp.

•

  No system voltage failure.

•

  No inhibitor switch failure.

•

  Low & reverse brake duty solenoid 0 or 100 %.

•

  ATF temperature more than 60

°

C.

•

  ATF input voltage more than 0.1V.

•

  Engine speed more than 500 rpm.

7A2-66  DIAGNOSIS



Setting Condition:

•

  During the running, the low & reverse brake pressure switch does not turn on though hydraulic pressure is

supposed to be generated in the low & reverse brake.



(All pre-setting conditions are met for 2.5 seconds, Low & reverse brake duty solenoid 0% and low & reverse

brake pressure switch off in R range)



Or

•

  During the running, the low & reverse brake switch does not turn off though no hydraulic pressure is supposed to

be generated in the low & reverse brake.



(All pre-setting conditions are met for 2.5 seconds, 4th gear, all pressure switch on and gear ratio 0.652 - 0.735

in D range.)


Fail Safe:

•

  No fail safe function


Possible Cause:

•

  Low & reverse brake duty solenoid malfunction.

•

  Low & reverse brake pressure switch wire open circuit or short circuit.

•

  Open circuit, short circuit to battery or short circuit to ground between low & reverse brake pressure switch

terminal 12 and TCM terminal B12 (C95).

•

  Low & reverse brake hydraulic circuit malfunction in the control valve.

•

  Poor connection of each connector.


Reference:

When the low & reverse brake pressure switch is operated, following signal is outputted.

Measurement terminal: B12 (C95) and B22 (C95)

-At other than R rage or L range in 1st gear: More than 10V

-At R range or L range in 1 st gear: Less than 1V
