DIAGNOSIS  7A2-55



DTC P0763 (Flash Code 33) High Clutch Duty Solenoid Failure









Control Valve




TCM

B6

B7

B8

B9

B22 (GND)

BLU/BLK

 WHT/BLU

  L&R Brake Solenoid



Terminal

Assembly

BLK/YEL

RED

 2-4 Brake Solenoid



 High Clutch Solenoid



Low Clutch Solenoid



E54

(5)

(9)

(10)

(3)

(11)

H23

(11)

(5)

(7)

(2)

(1)

 GRY/RED

C95

(6)

(7)

(8)

(9)

(22)

BLU/BLK

BLK/YEL

RED

WHT/BLU

 GRY/RED












7A2-56  DIAGNOSIS



Gear Position & Shift Solenoid Operation



Range

TCM terminal





Gear

B8



(High clutch

solenoid)

B9



(Low clutch

solenoid)

B7



(2-4 brake

solenoid)

B6



(Low & reverse

brake solenoid)

P







×







R Reverse



×





×



N







×







D, 3, 2

1st



×







 2nd



×



×





 3rd

×



×







 4th

×





×





L 1st



×





×



 2nd



×



×





 3rd

×



×







 4th

×





×





 : On (Operated)

×

 : Off (Not operated)





Setting Condition:

•

  The high clutch duty solenoid signal is open circuit or short circuit.



(The voltage different from the output ON/OFF signals was detected while the TCM monitors the solenoid output

voltage.)


Fail Safe:

•

  When the vehicle is running, the operation of the high clutch duty solenoid and the lock-up solenoid is stopped

(OFF), the gear position selected at the trouble detection is held, and the lock-up is inhibited.

•

  After the vehicle stopped, all solenoid operations stop (OFF) and the gear is fixed to the 3rd.


Possible Cause:

•

  High clutch duty solenoid malfunction.

•

  Open (Off) circuit or short (On) circuit of the high clutch duty solenoid.

•

  Open circuit, short circuit to battery or short circuit to ground between high clutch duty solenoid terminal 10 and

TCM terminal B8 (C95).

•

  Insufficient ground condition of the high clutch duty solenoid.

•

  Poor connection of each connector.



DIAGNOSIS  7A2-57



Reference:
When the high clutch duty solenoid is operated, following signal is outputted.
Measurement terminal: B8 (C95) and B22 (C95)
-AC range by circuit tester: Approximately 6.2V

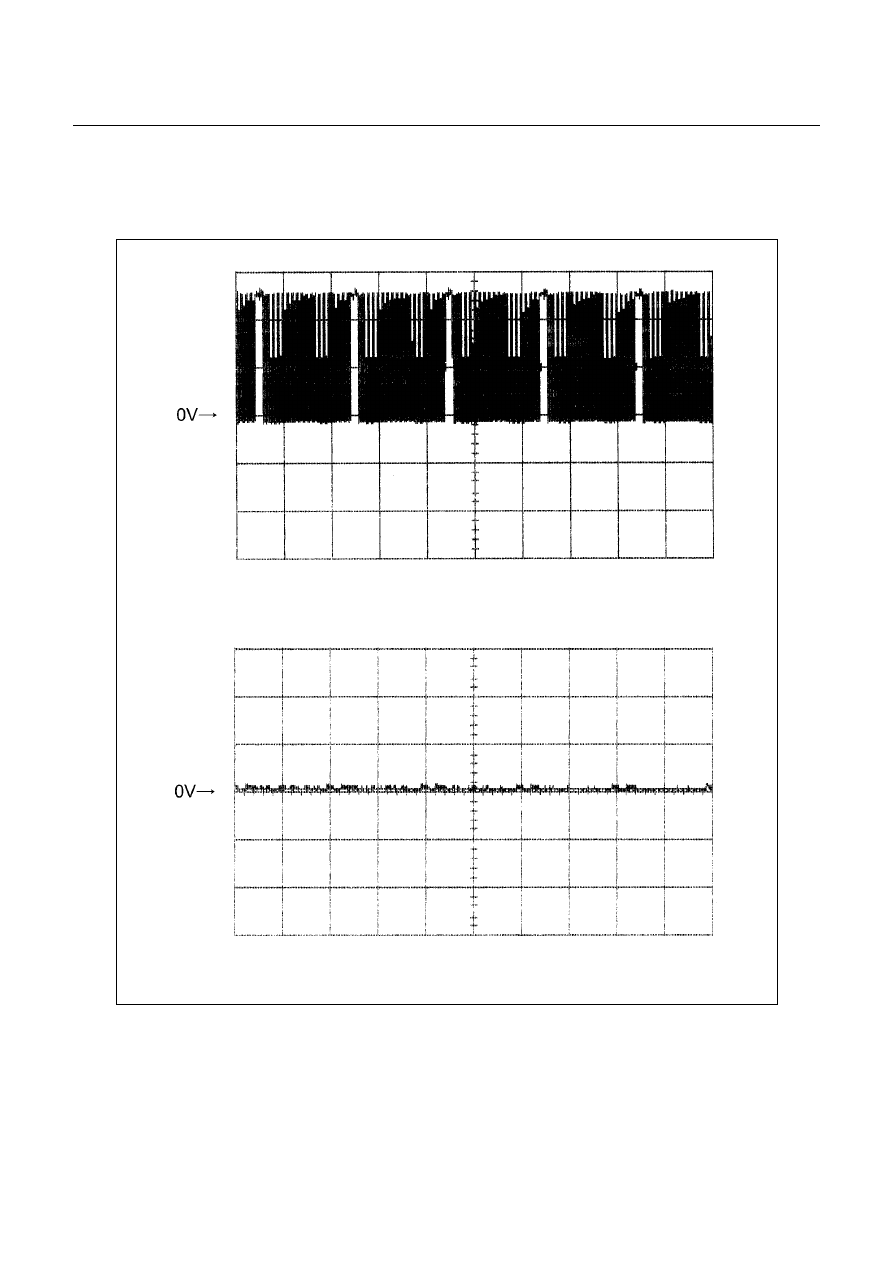

High Clutch Duty Solenoid Reference Wave Form



Measurement Terminal: B8 (+)

B22 (-)

Measurement Scale: 5V/div

20ms/div

Measurement Condition: P, N range in idle




Measurement Terminal: B8 (+)

B22 (-)

Measurement Scale: 5V/div

20ms/div

Measurement Condition: D range 3rd, 4th gear





7A2-58  DIAGNOSIS



DTC P0768 (Flash Code 34) Low Clutch Duty Solenoid Failure









Control Valve




TCM

B6

B7

B8

B9

B22 (GND)

BLU/BLK

 WHT/BLU

  L&R Brake Solenoid



Terminal

Assembly

BLK/YEL

RED

 2-4 Brake Solenoid



 High Clutch Solenoid



Low Clutch Solenoid



E54

(5)

(9)

(10)

(3)

(11)

H23

(11)

(5)

(7)

(2)

(1)

 GRY/RED

C95

(6)

(7)

(8)

(9)

(22)

BLU/BLK

BLK/YEL

RED

WHT/BLU

 GRY/RED
