DIAGNOSIS  7A2-51



Reference:
When the low & reverse brake solenoid is operated, following signal is outputted.
Measurement terminal: B6 (C95) and B22 (C95)
-AC range by circuit tester: Approximately 6.8V



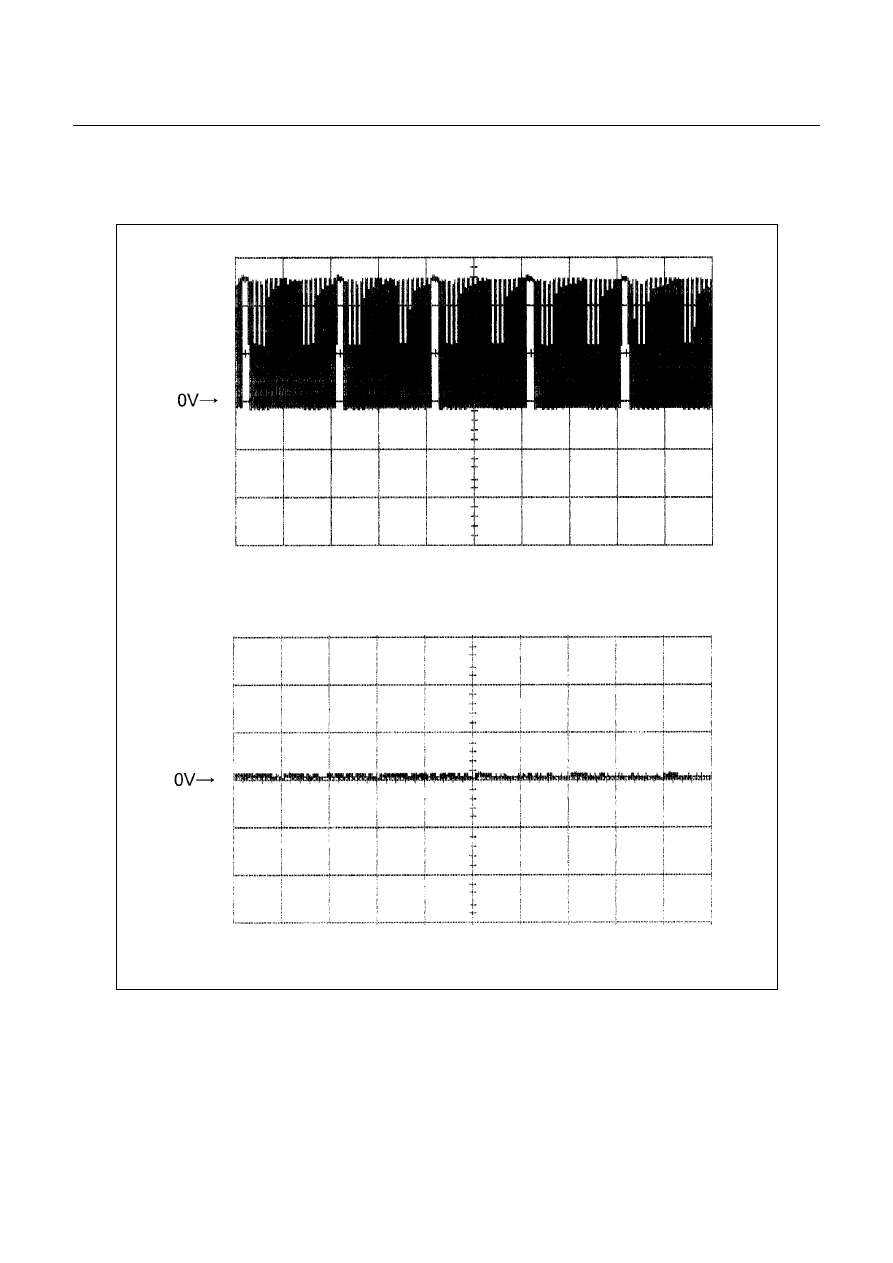

Low & Reverse Brake Duty Solenoid Reference Wave Form



Measurement Terminal: B6 (+)

B22 (-)

Measurement Scale: 5V/div

20ms/div

Measurement Condition: P, N range in idle





Measurement Terminal: B6 (+)

B22 (-)

Measurement Scale: 5V/div

20ms/div

Measurement Condition: R range in idle





7A2-52  DIAGNOSIS



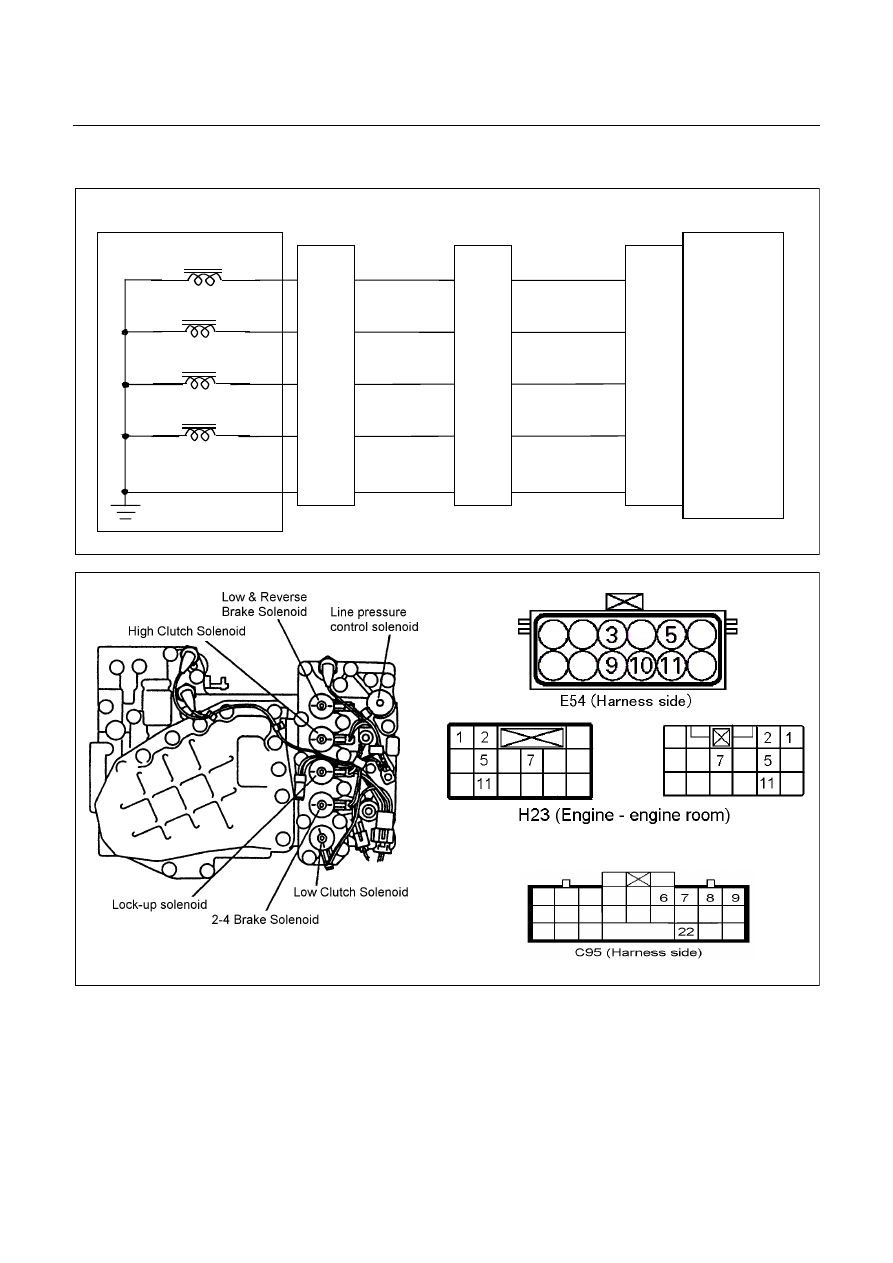

DTC P0758 (Flash Code 32) 2-4 Brake Duty Solenoid Failure









Control Valve




TCM

B6

B7

B8

B9

B22 (GND)

BLU/BLK

 WHT/BLU

  L&R Brake Solenoid



Terminal

Assembly

BLK/YEL

RED

 2-4 Brake Solenoid



 High Clutch Solenoid



Low Clutch Solenoid



E54

(5)

(9)

(10)

(3)

(11)

H23

(11)

(5)

(7)

(2)

(1)

 GRY/RED

C95

(6)

(7)

(8)

(9)

(22)

BLU/BLK

BLK/YEL

RED

WHT/BLU

 GRY/RED












DIAGNOSIS  7A2-53



Gear Position & Shift Solenoid Operation



Range

TCM terminal





Gear

B8



(High clutch

solenoid)

B9



(Low clutch

solenoid)

B7



(2-4 brake

solenoid)

B6



(Low & reverse

brake solenoid)

P







×







R Reverse



×





×



N







×







D, 3, 2

1st



×







 2nd



×



×





 3rd

×



×







 4th

×





×





L 1st



×





×



 2nd



×



×





 3rd

×



×







 4th

×





×





 : On (Operated)

×

 : Off (Not operated)





Setting Condition:

•

  The 2-4 brake duty solenoid signal is open circuit or short circuit.



(The voltage different from the output ON/OFF signals was detected while the TCM monitors the solenoid output

voltage.)


Fail Safe:

•

  When the vehicle is running, the operation of the 2-4 brake duty solenoid and the lock-up solenoid is stopped

(OFF), the gear position selected at the trouble detection is held, and the lock-up is inhibited.

•

  After the vehicle stopped, all solenoid operations stop (OFF) and the gear is fixed to the 3rd.


Possible Cause:

•

  2-4 brake duty solenoid malfunction.

•

  Open (Off) circuit or short (On) circuit of the 2-4 brake duty solenoid.

•

  Open circuit, short circuit to battery or short circuit to ground of the harness between 2-4 brake duty solenoid

terminal 9 and TCM terminal B7 (C95).

•

  Insufficient ground condition of the 2-4 brake duty solenoid.

•

  Poor connection of each connector.



7A2-54  DIAGNOSIS



Reference:
When the 2-4 brake duty solenoid is operated, following signal is outputted.
Measurement terminal: B7 (C95) and B22 (C95)
-AC range by circuit tester: Approximately 6.8V




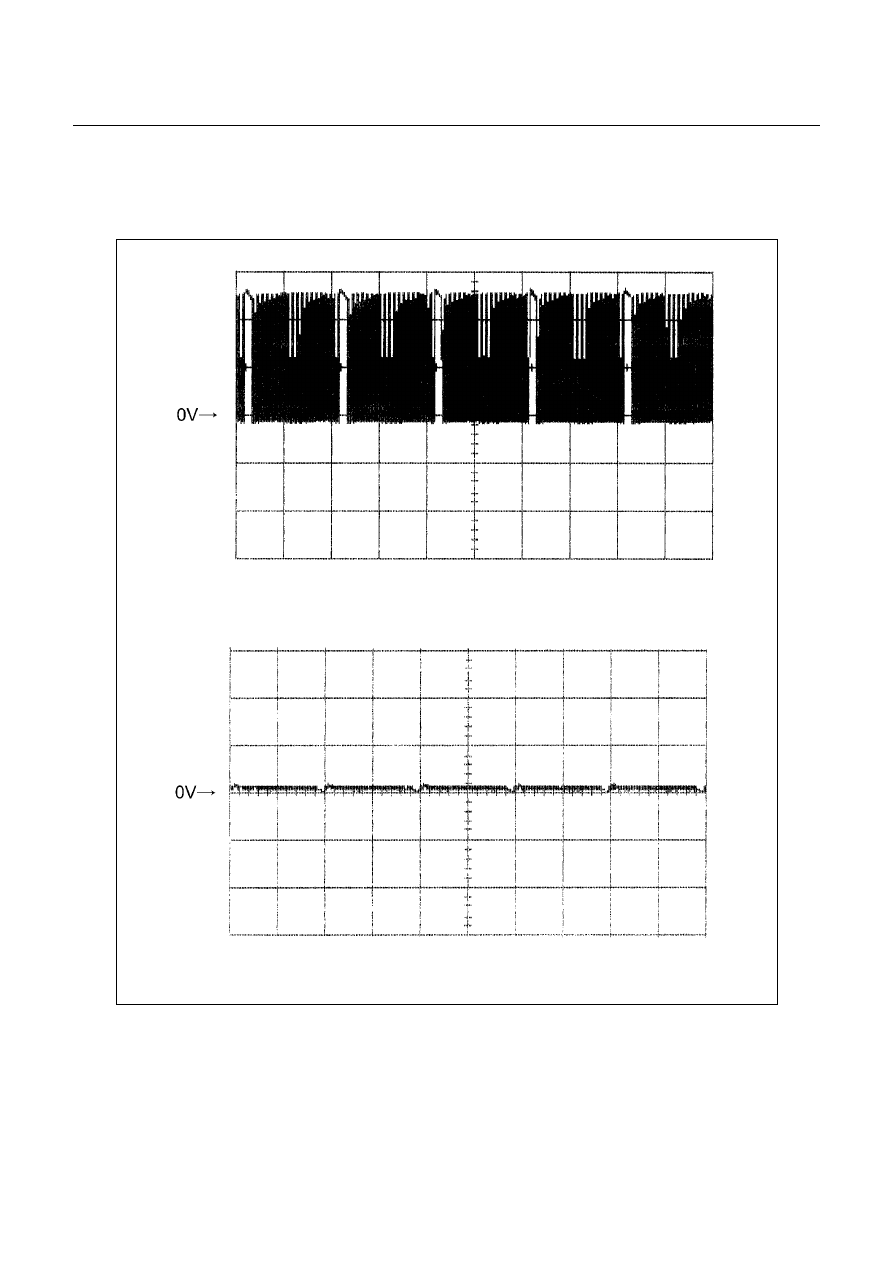

2-4 Brake Duty Solenoid Reference Wave Form





Measurement Terminal: B7 (+)

B22 (-)

Measurement Scale: 5V/div

20ms/div

Measurement Condition: P, N range in idle







Measurement Terminal: B7 (+)

B22 (-)

Measurement Scale: 5V/div

20ms/div

Measurement Condition: D range 4th gear
